iPhone 12 落下で電源が入らない|CPU移行でデータを取り出せる状態に(基板修理)

iPhone 12 落下で電源が入らない|CPU移行でデータを取り出せる状態に(基板修理)

高い所から落としてしまい、電源が入らなくなったiPhone 12の基板修理を、個人のお客様からご依頼いただきました。コンデンサのショートを取り除き、外れていたコイルを戻しても起動しなかったため、最終的にCPUなどを正常な基板へ移してデータを取り出せる状態にした事例です。

全国から郵送で受付中:iPhoneの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

ご依頼の内容

  • 機種:iPhone 12
  • 症状:高所からの落下後、電源が入らない(画面は真っ暗)
  • 依頼元:個人のお客様
  • 確認済みのこと:端末到着後、パーツを付け替えて動作確認しても電源が入らず、基板そのものに異常がある状態

分解と診断

iPhone 12 取り出したメイン基板

iPhoneを分解してメイン基板を取り出し、故障箇所を詳しく調べました。

ショートしている箇所を探す

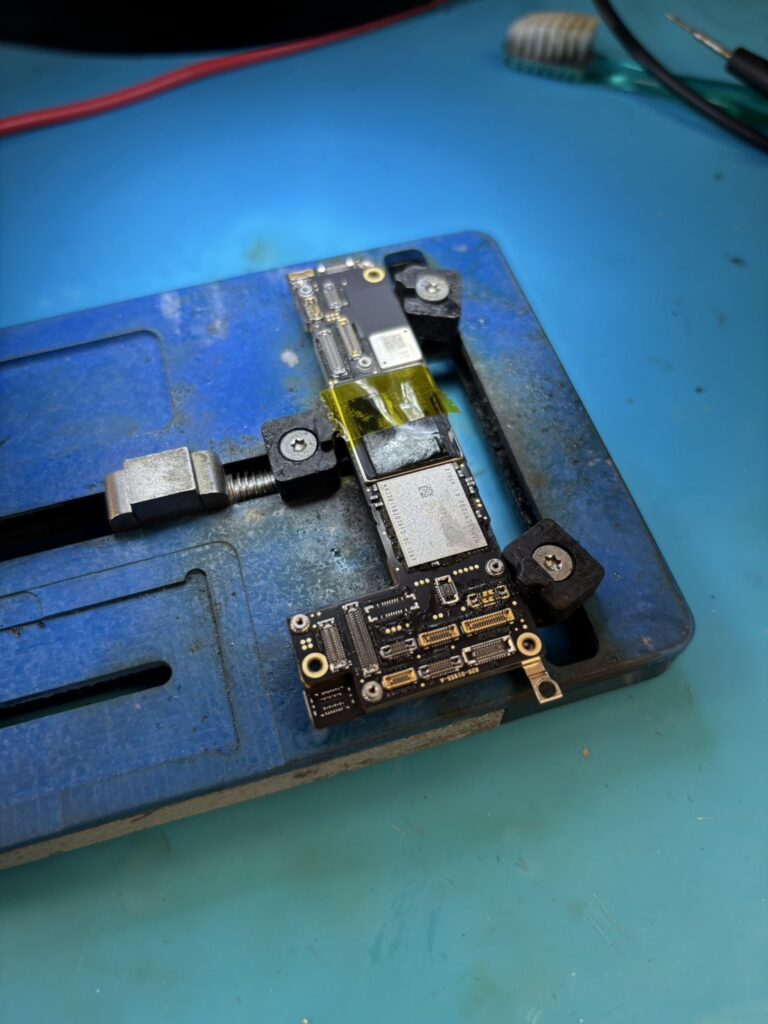

iPhone 12 基板を固定して通電

基板に直接電流を流して起動を試みたところ、ストレージ(データが保存されているチップ)の近くでショートしている電流の流れが確認できました。

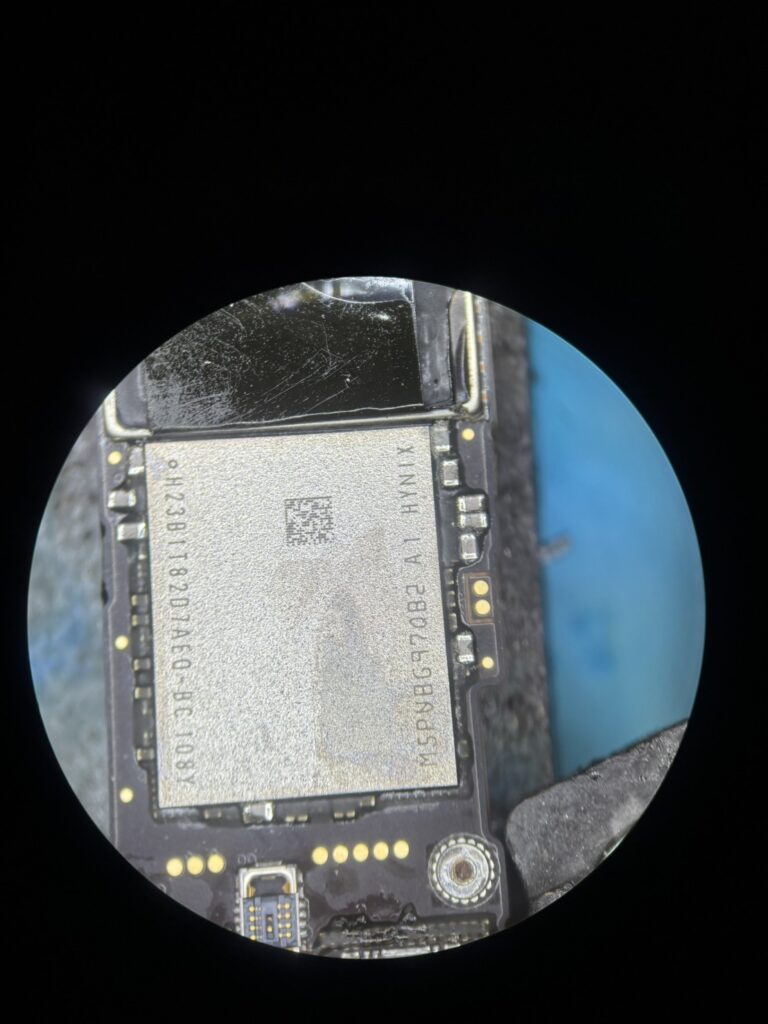

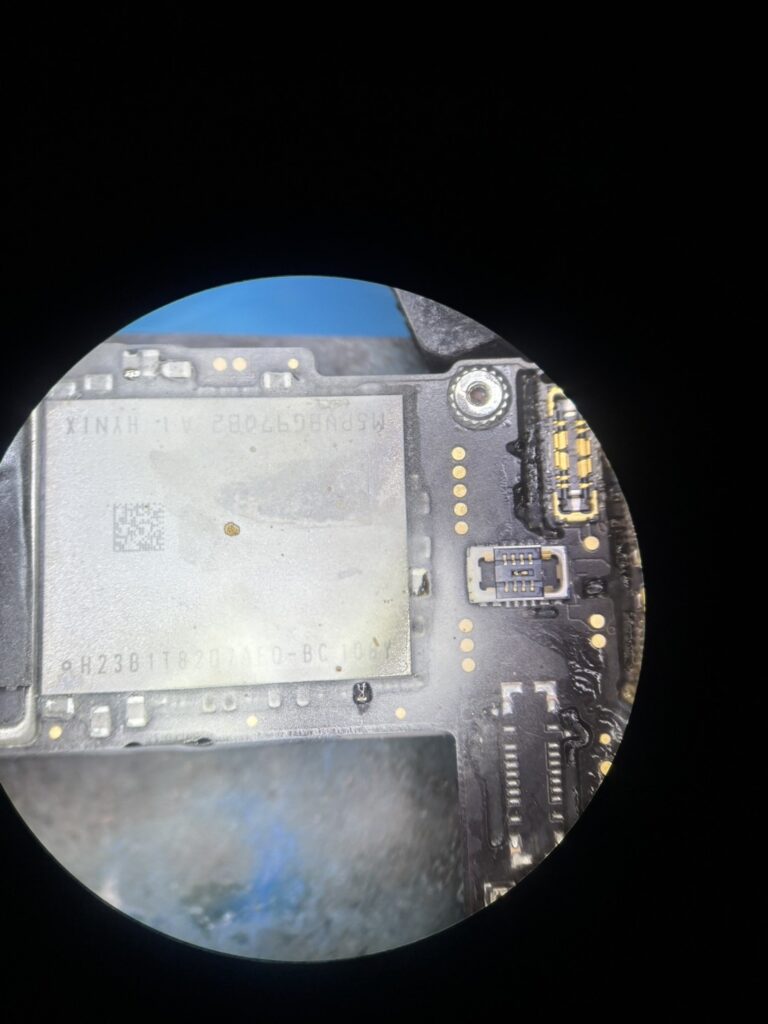

iPhone 12 ストレージ周辺のコンデンサ

ストレージ周りのコンデンサは樹脂で覆われていて、そのままでは抵抗値が測れないため、樹脂を取り除きました。

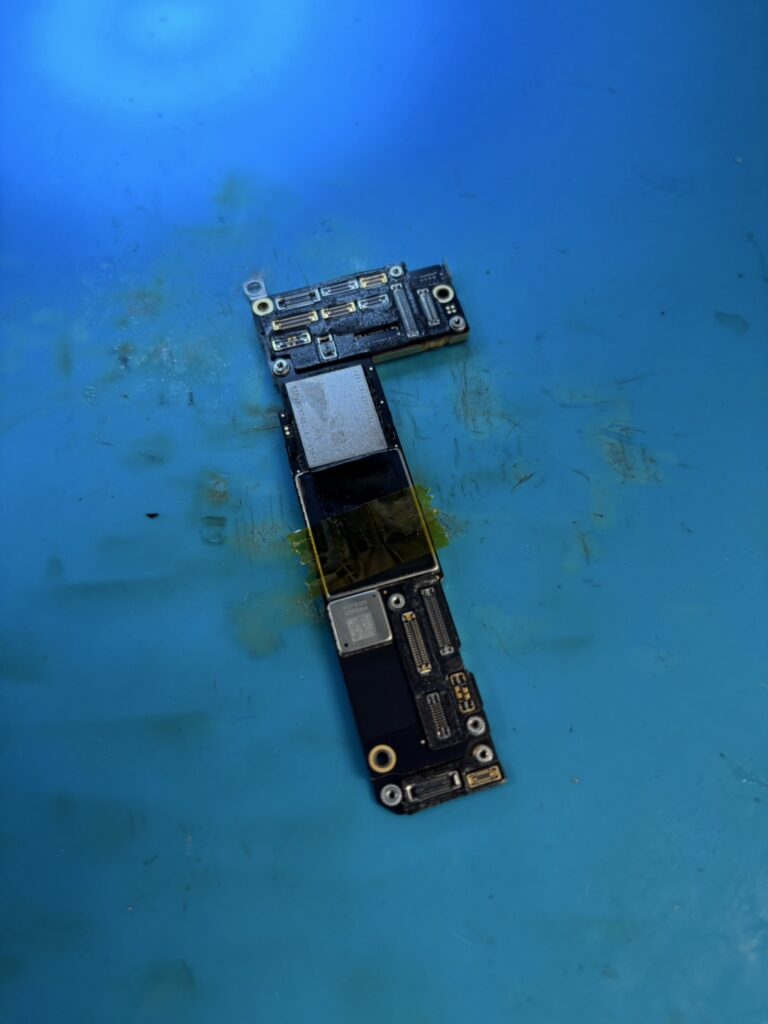

iPhone 12 マツヤニで発熱箇所を確認

マツヤニを塗ってショートしているラインに電流を流すと、故障しているコンデンサが発熱しました。

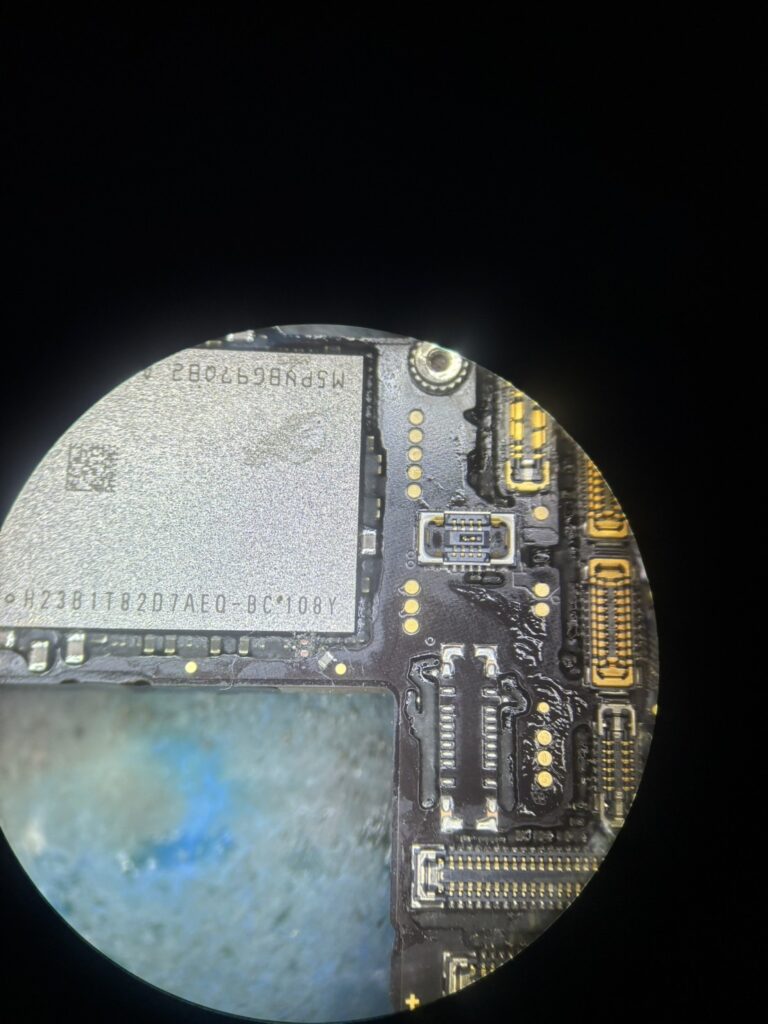

iPhone 12 ショートしていたコンデンサ

このコンデンサを処置してショートは取り除けましたが、まだ端末は正常に起動しませんでした。

基板を分離して内部を確認

iPhone 12 基板の分離

さらに詳しく調べるため、二層になっている基板を分離しました。基板を分離して修理した別の事例は こちらの記事 でも紹介しています。

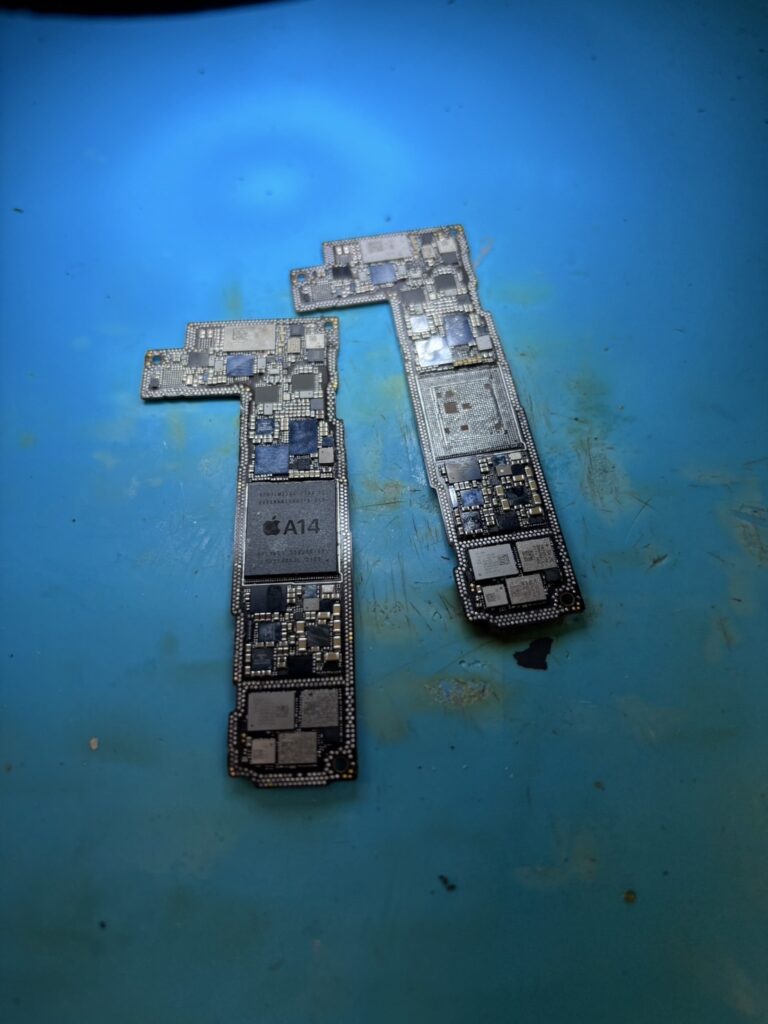

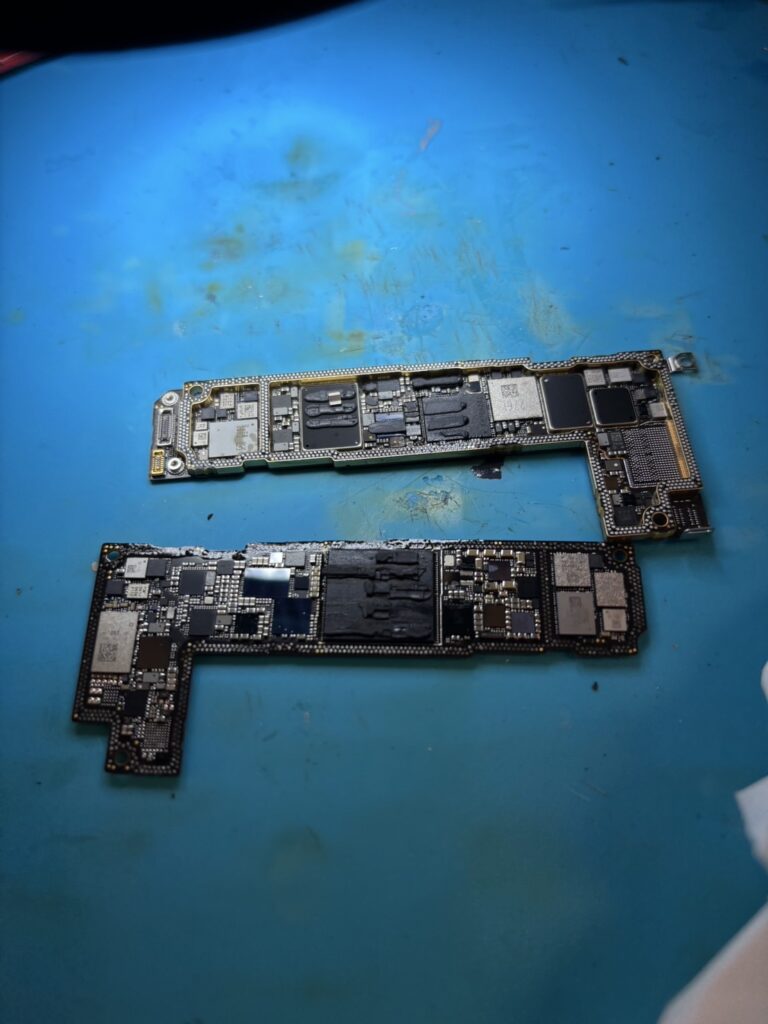

iPhone 12 分離した上下の基板

分離した基板を目で確認すると、コイルが取れてしまっているのが分かりました。

iPhone 12 下の基板に落ちていたコイル

本来は上の基板にあるはずのコイルが、下の基板側に落ちていました。

原因

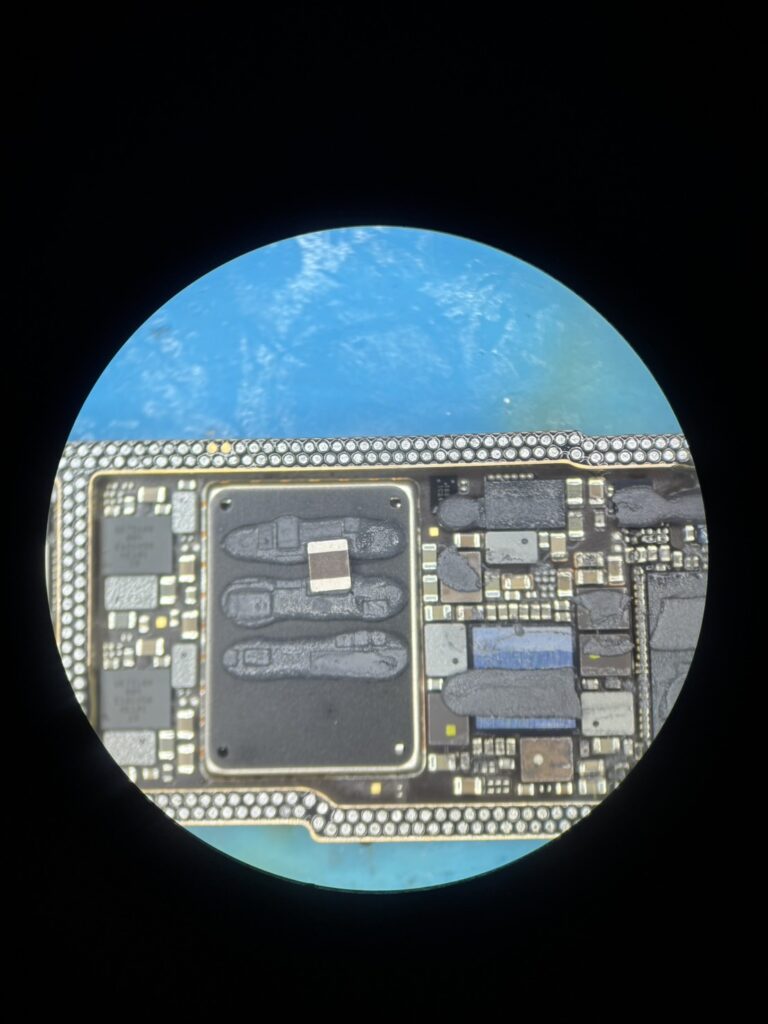

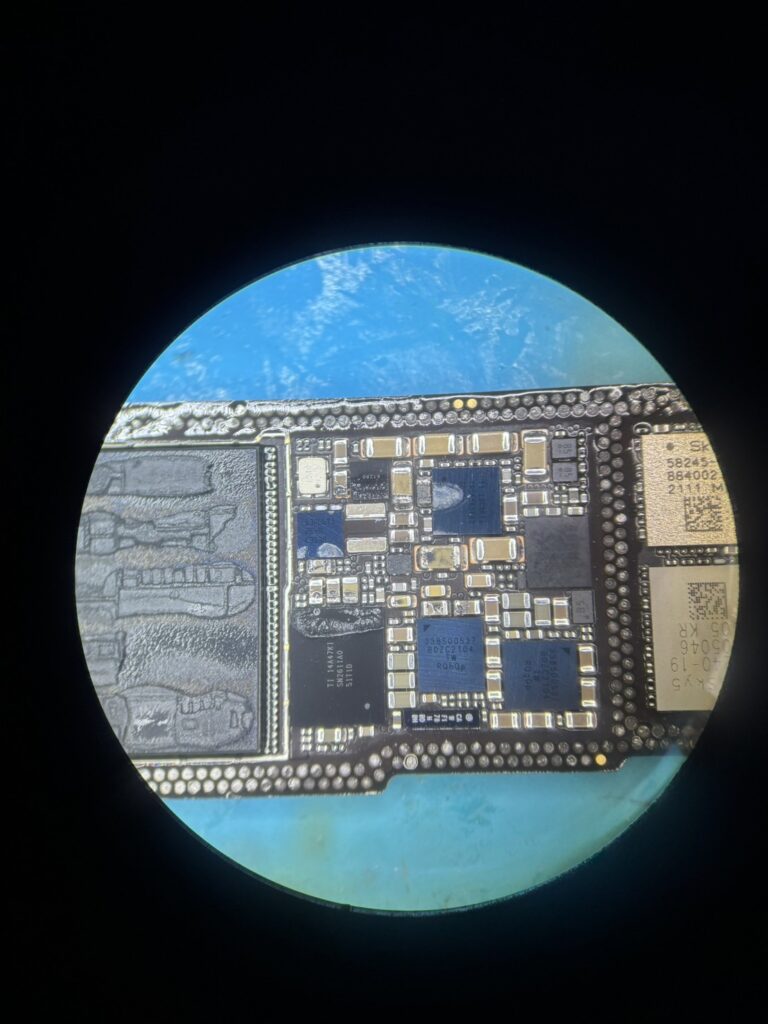

iPhone 12 コイルがなくなっていた箇所

落下の衝撃で、上の基板からコイルが外れていました。外れていた位置にコイルを戻しました。

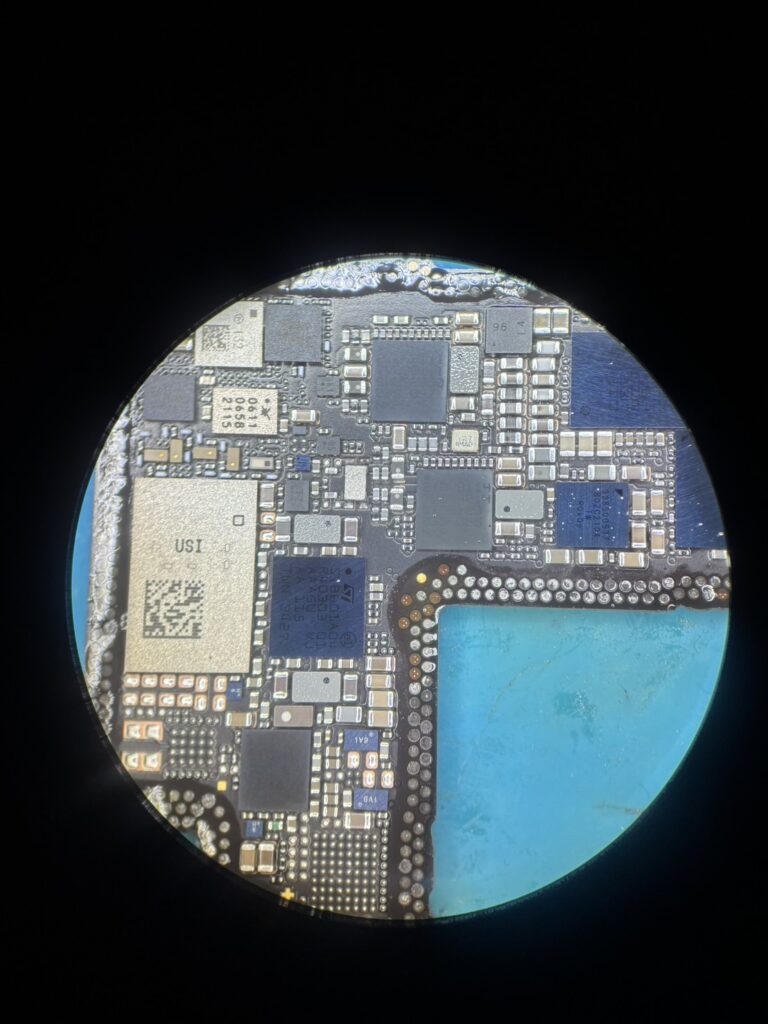

iPhone 12 上下の基板をつなぐ部分の剥離

また、衝撃によって上下の基板をつなぐ部分も剥離していました。コイルを戻しても起動する様子はなく、ほかにも故障箇所がありそうで、原因をすべて特定するのは難しい状態でした。

行った作業:正常な基板へのCPU移行

iPhone 12 依頼品の基板と正常な基板

そこで、正常な基板にCPUやストレージを移して起動させる「CPU移行」を行いました。写真の左が今回の基板、右が移行先の正常な基板です。

修理結果

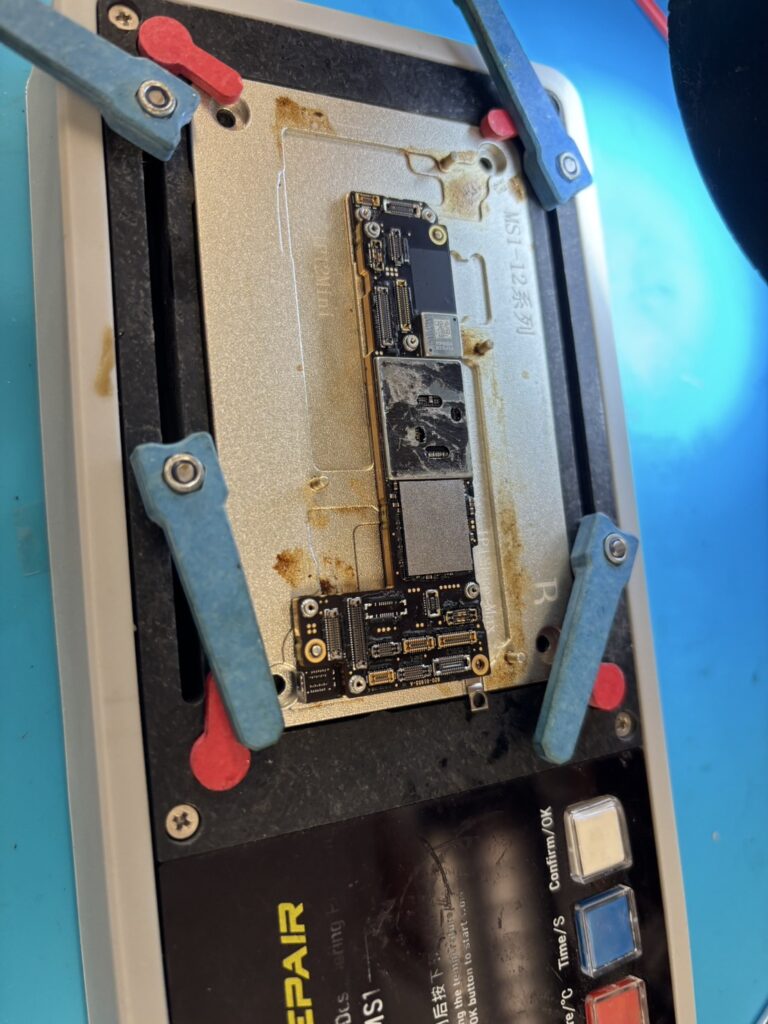

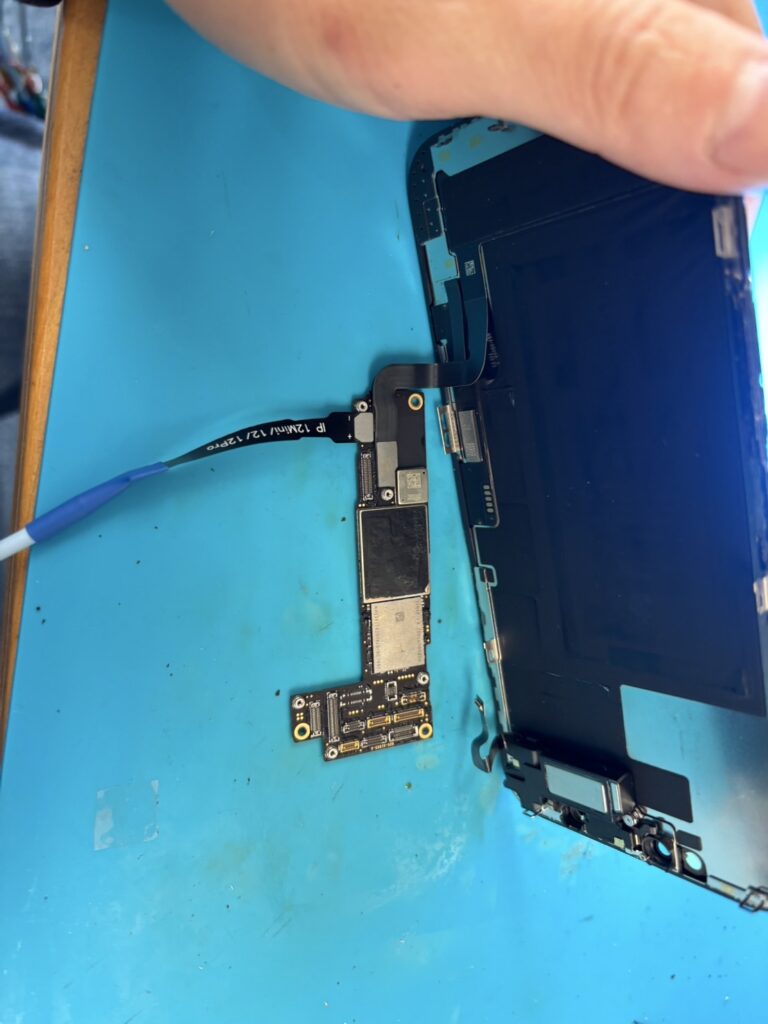

iPhone 12 CPU移行後の基板単体での起動確認

CPU移行のあと、基板だけの状態で起動を確認しました。

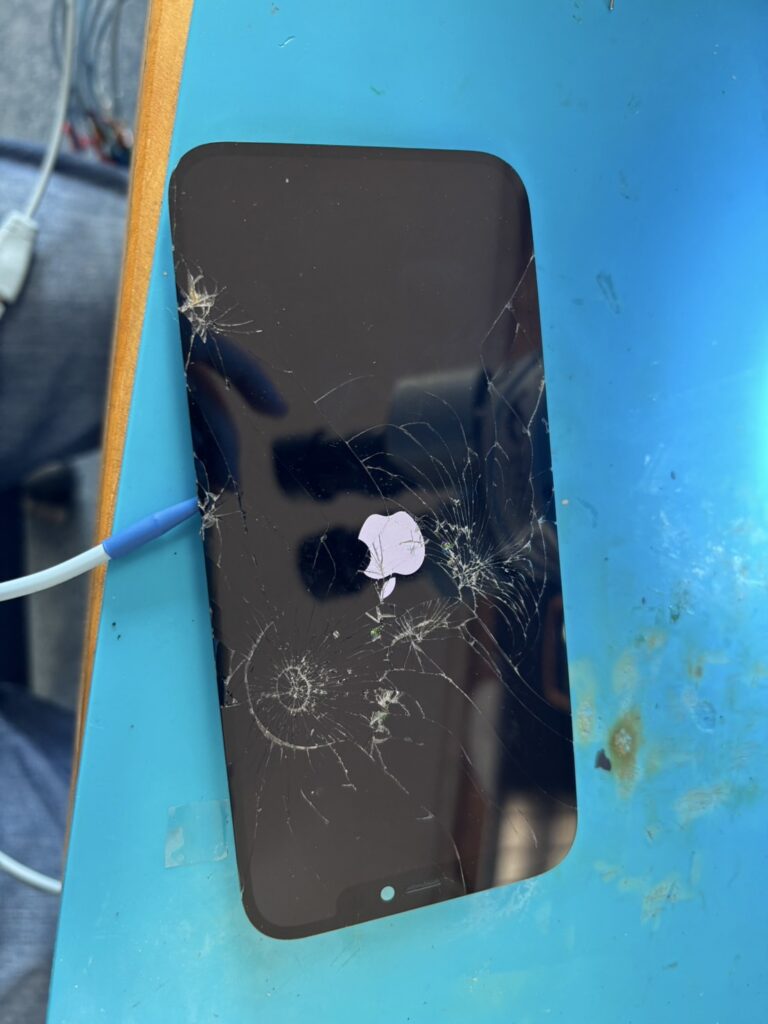

iPhone 12 起動時のロゴ表示

起動時のロゴマークが表示されました。

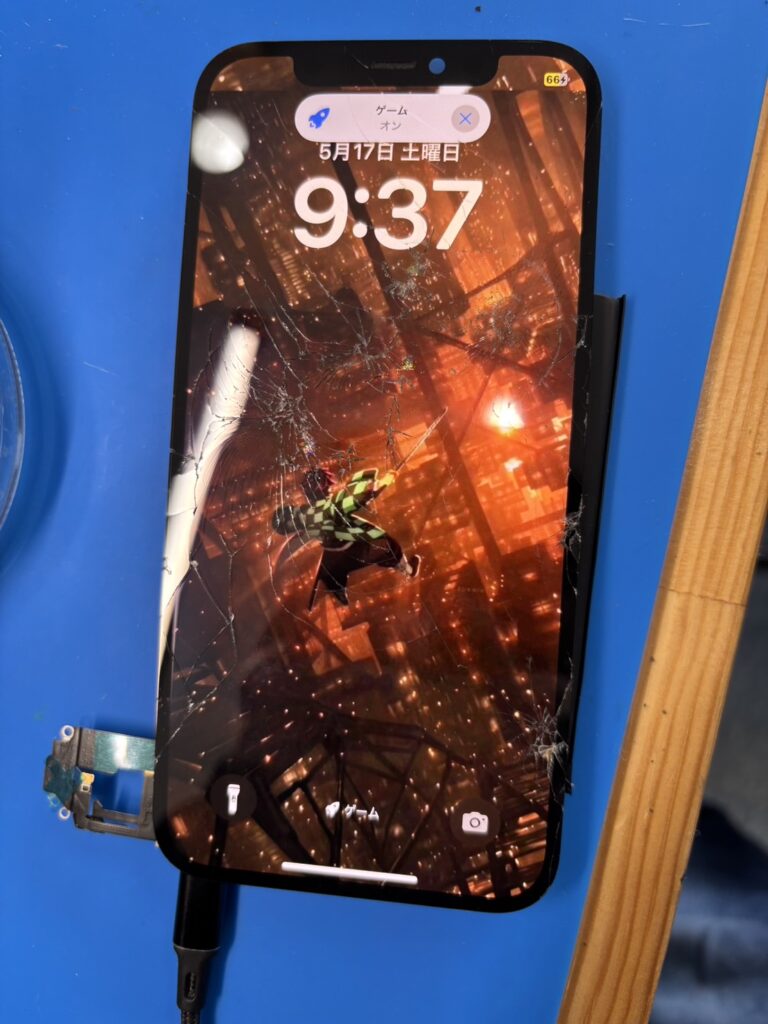

iPhone 12 起動してデータを取り出せる状態

端末が起動し、データを取り出せる状態になりました。

同じ症状でお困りの方へ

落下のあとに電源が入らなくなったiPhoneは、基板の中で部品が外れたり、上下の基板が剥離したりしていることがあります。故障箇所が多く基板そのものを直しきれない場合でも、CPUなどを正常な基板へ移す方法でデータを取り出せることがあります。他店で修理できないと言われた場合もご相談ください。
