iPhone14衝撃で電源が入らなくなった「iPhone基板修理」

iPhone14衝撃で電源が入らなくなった「iPhone基板修理」

修理店様から修理依頼をいただきました。
iPhoneが起動しないとご相談頂きました、端末の電源が入らなくなる前は端末がかなり熱くなったようです。パーツ交換などでも改善しなかったということで基板修理ご依頼いただきました。
モデル番号A2649,A2881,A2884,A2883,A2882

全国から郵送で受付中:iPhoneの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

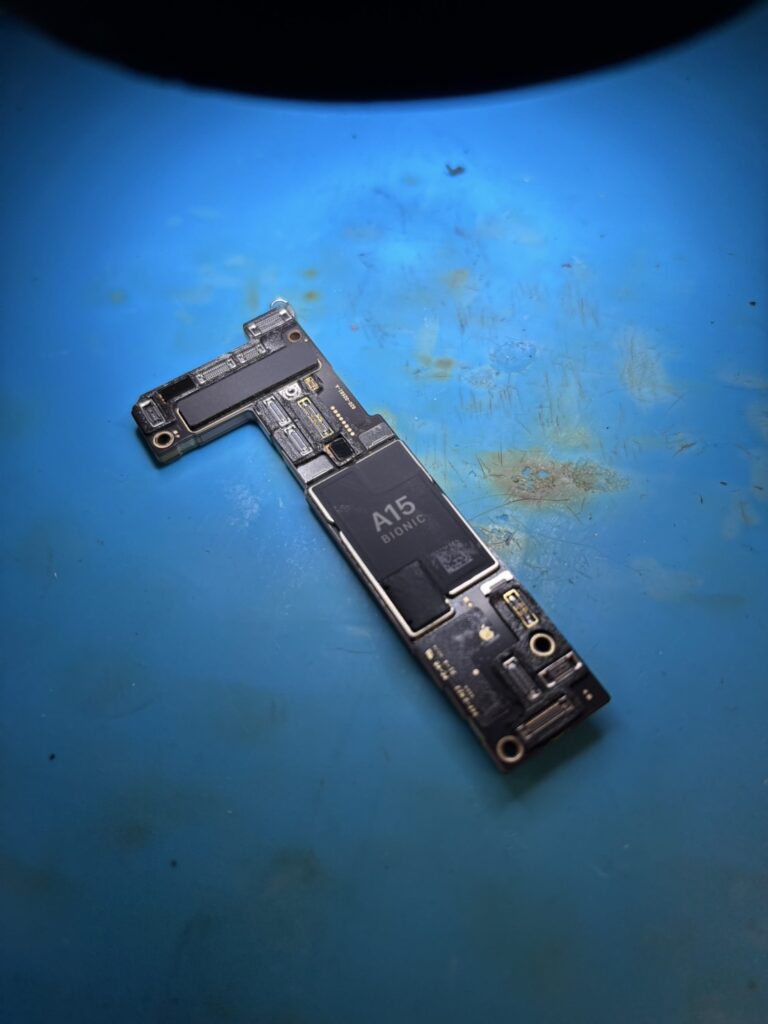

iPhone14メイン基板

端末からメイン基板を取り出しました。
基板が熱くなって端末の外側が熱く感じたということはかなり熱を発していたのだと思います、基板のみに電流を流して熱が発生している箇所がないかサーモグラフィーを利用して故障個所を探してみたところ端末内部に原因箇所がありそうでした。
iPhoneの基板は二層で構成されているため基板の分離が必要になります、基板を分離して基板内部の故障個所を特定していきます。

iPhone基板分離台

iPhoneの基板を分離するツールです、このツールを用いて基板の分離を行っていきます、iPhoneは新しい機種程高温でないと分離が難しくなっています、慎重に作業を進めていきます。

iPhone14基板分離

基板を分離した状態です。基板の上下には表側、裏側があります、そのどこに故障個所があるか特定できるようにまずは上下基板のどちらに故障個所があるか電流を流して確認していきます。するとCPUや電源に関する側の基板が故障しているのがわかりました。そちらの基板の中に故障個所があるのでさらに詳しく調べていきます。

iPhone14オーディオチップ

写真の中央にある大きいチップはオーディオチップです、このチップが熱を発しているのがわかりました、熱を発しているということはショートを起こしてしまっているということです。よく見るとチップの左上角がかけてしまっているのがわかりました。より詳細に見てみます。

iPhone14オーディオチップ故障

やはりチップの角がかけてしまっています、このチップを取り外して新しいものに交換して修理を行っていきます。
衝撃によってこのチップ割れてしまったのだと思います、かなり大きい衝撃だったのだと思います。

iPhone14オーディオチップ

オーディオチップを取り外しました。新しいチップは同じiPhone14の基板についているものから取り外して交換を行っていきます。

iPhone二層基板リボール

基板の故障したチップを交換を行ったので次に二層になっていた基板をもとに戻していきます、二つの基板ははんだボールによって接着されていました、元々ついていたはんだをきれいに取り除いて新しいはんだボールを形成して再度取付を行います。写真は基板の上にのせてはんだボールを形成するツールです。基板の外周にはんだペーストを塗布してはんだボールを形成します。

iPhone14はんだリボール

写真で確認しにくいかもしれませんが基板の外周に細かい丸がたくさんあると思います、この部分が均等にならないと2つに分かれた基板を正常に戻すことはできません。丁寧に作業を進めていきます。
2つの基板をもとに戻したら端末に基板を戻して動作確認を行っていきます。

iPhone14充電マーク

画面表示がされるようになりました。充電が全くされていなかったようで充電マークが表示されました。

iPhone14起動前

ロゴマークが表示されました、このまま待てば電源が入りそうです。

iPhone14基板修理完了

基板修理で端末は起動する状態になりました。
データそのまま修理完了です。
