今回は、iPhone 12が突然起動しなくなった症例をご紹介します。同業の修理店様からのご依頼で、基板側の故障を切り分けながら原因を追っていった結果、基板修理で完全復旧しました。

iPhone 12の基板修理では、症状が同じでも故障箇所は1か所とは限りません。特に二層構造の基板は、内部の状態を確認するために慎重な分離が必要になることがあります。

今回の症例

機種はiPhone 12です。症状は起動不良で、突然電源がつかなくなった状態でした。

今回は同業の修理店様からのご依頼です。外観だけでは原因の特定が難しいため、基板修理を前提に詳しく診断を進めました。

今回の端末では、基板を分離した状態で確認を進めています。iPhone 12のような二層式基板は、内部回路の不具合を調べるために分解工程が重要になるケースがあります。

分解と顕微鏡での確認

まずは端末を分解し、基板の状態を確認します。突然電源が入らない症状では、バッテリーや充電口だけでなく、基板内部の電源ラインに異常が起きていることもあります。

iPhone 12は二層式のロジックボードを採用しているため、表面から見える範囲だけで判断できない故障も少なくありません。そのため、必要に応じて上下の基板を丁寧に分離しながら確認していきます。

分離作業は力任せに行うと、周辺パターンや接合部を傷めるおそれがあります。基板修理ではこの工程の精度が、その後の診断や復旧結果に大きく関わります。

診断(原因の切り分け)

今回の診断では、直流電源を使って基板に電流を流し、どこで異常な発熱が起きているかを確認しました。ショートとは、本来つながらない回路同士が電気的につながってしまう状態のことです。

サーモグラフィーカメラで確認すると、基板内部に発熱箇所があることが分かりました。この時点で、表面上の部品交換ではなく、内部回路まで踏み込んだ確認が必要と判断しています。

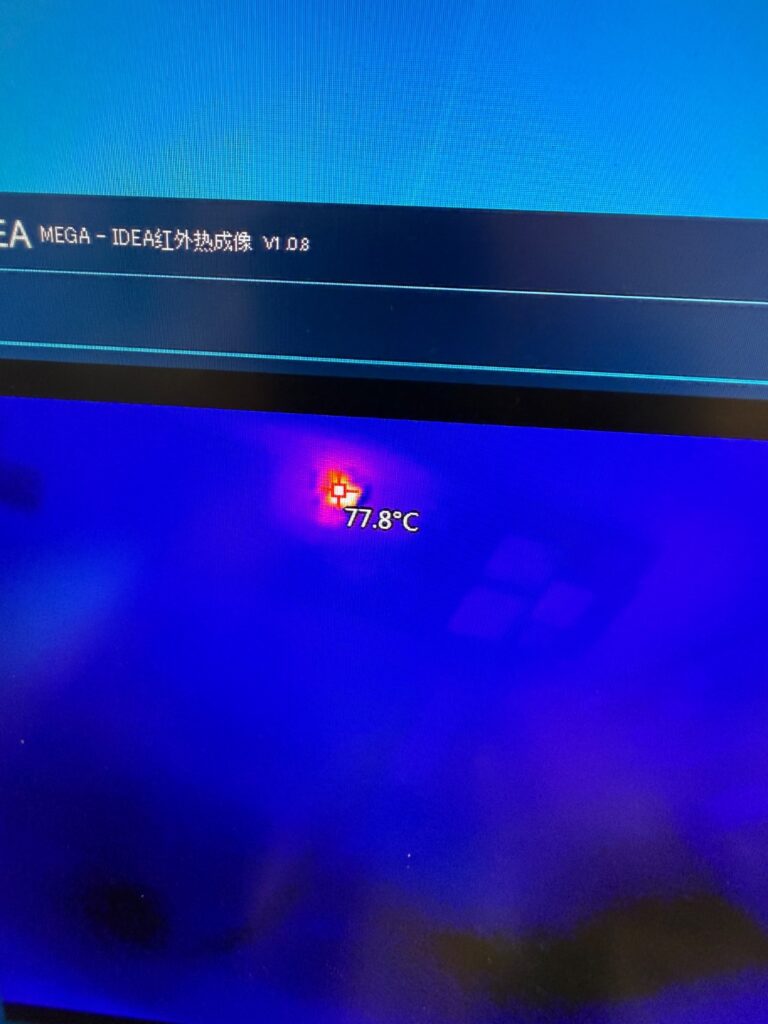

サーモグラフィーカメラでは、異常発熱している位置の見当を付けることができます。

発熱箇所の切り分けをさらに進めるため、基板を分離しました。二層式はどうしても分解が必要になることがあり、接合面を傷めないよう丁寧に作業することが大切です。

基板分離後に上基板へ電流を流したところ、boostラインのICが発熱していました。ここから、vdd-boostラインのショートが起きており、該当ICそのもの、または近くのコンデンサ故障が疑われる状態まで絞り込めました。

原因追及のために回路図も参照し、boost系統の周辺部品を重点的に確認しています。回路図を使うことで、発熱箇所の近くにある部品の役割や、どのラインに異常が出ているかを整理しやすくなります。

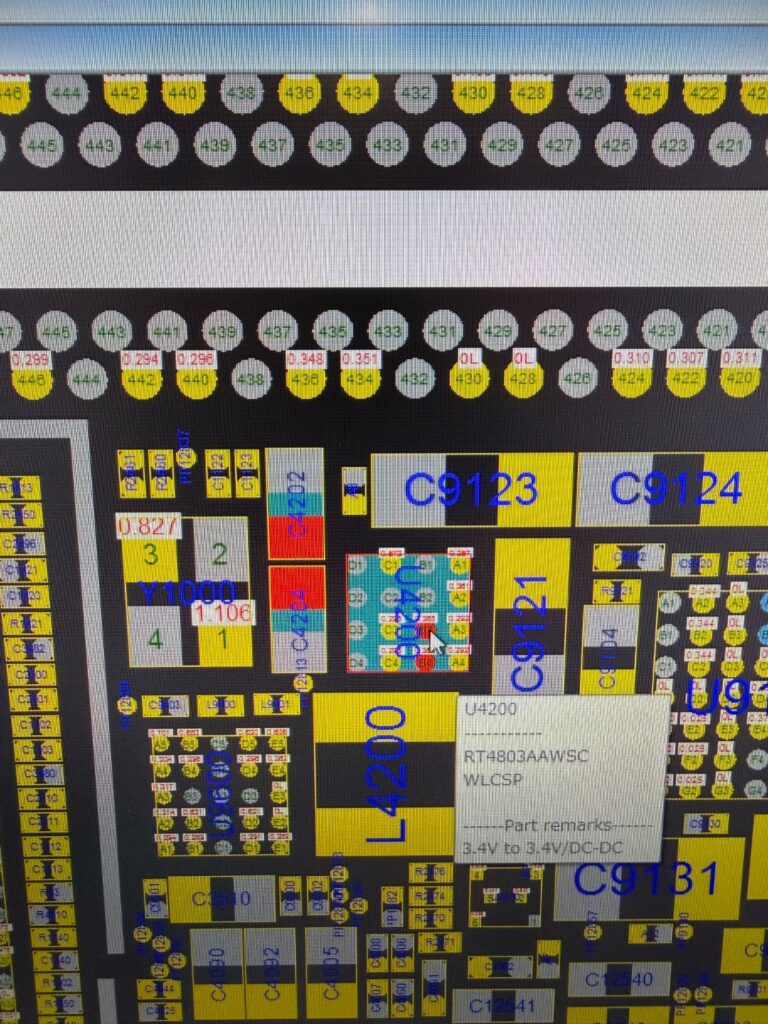

回路図を参照することで、発熱している周辺回路の関係を追いやすくなります。

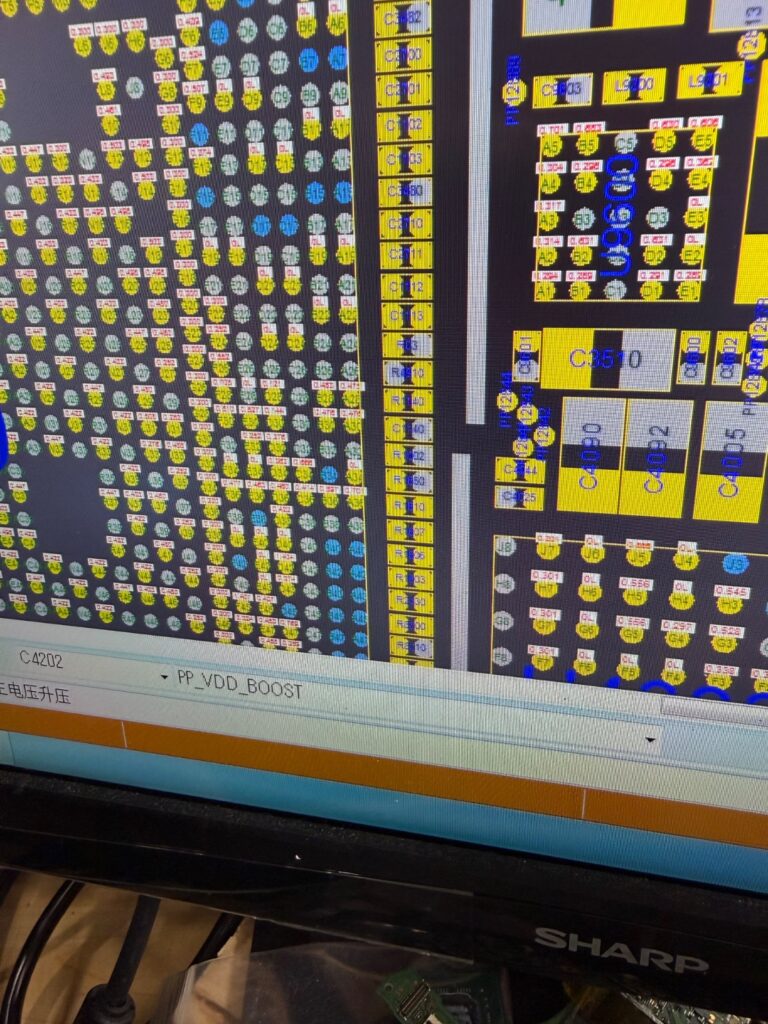

boost回路の構成を確認しながら、故障候補をICとコンデンサ周辺へ絞り込みました。

行った作業

発熱箇所の特定

まずは直流電源を用いた通電確認で、基板内部の異常発熱を探しました。電源が入らないiPhoneでは、電流の流れ方と発熱位置を組み合わせることで、見えないショート箇所の特定に近づけます。

今回のように内部発熱が見つかった場合、外側からの確認だけでは原因に届かないため、次の工程へ進めます。

基板分離

発熱箇所が基板内部にあることを踏まえ、ロジックボードを分離しました。iPhone 12の二層基板は、故障原因の切り分けのために分離が必要になることがあります。

この工程は非常に繊細です。丁寧に分離することで、診断に必要な部分へアクセスしやすくなり、その後の作業精度も保ちやすくなります。

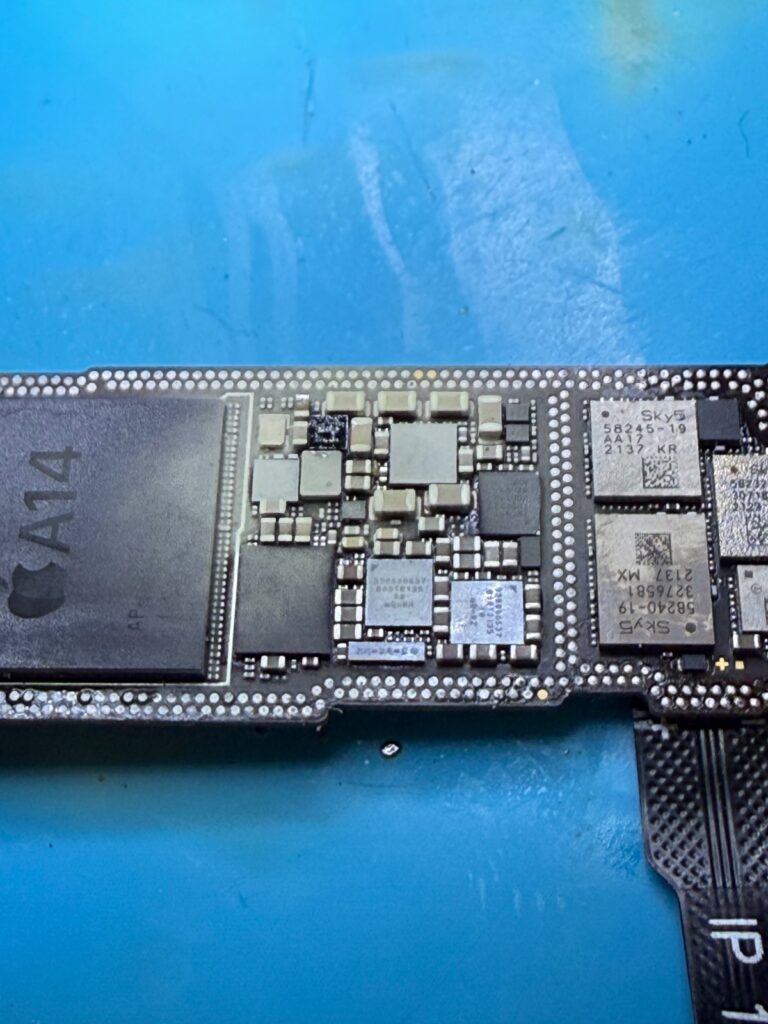

マツヤニを使うことで、局所的な発熱の有無を確認しやすくなります。

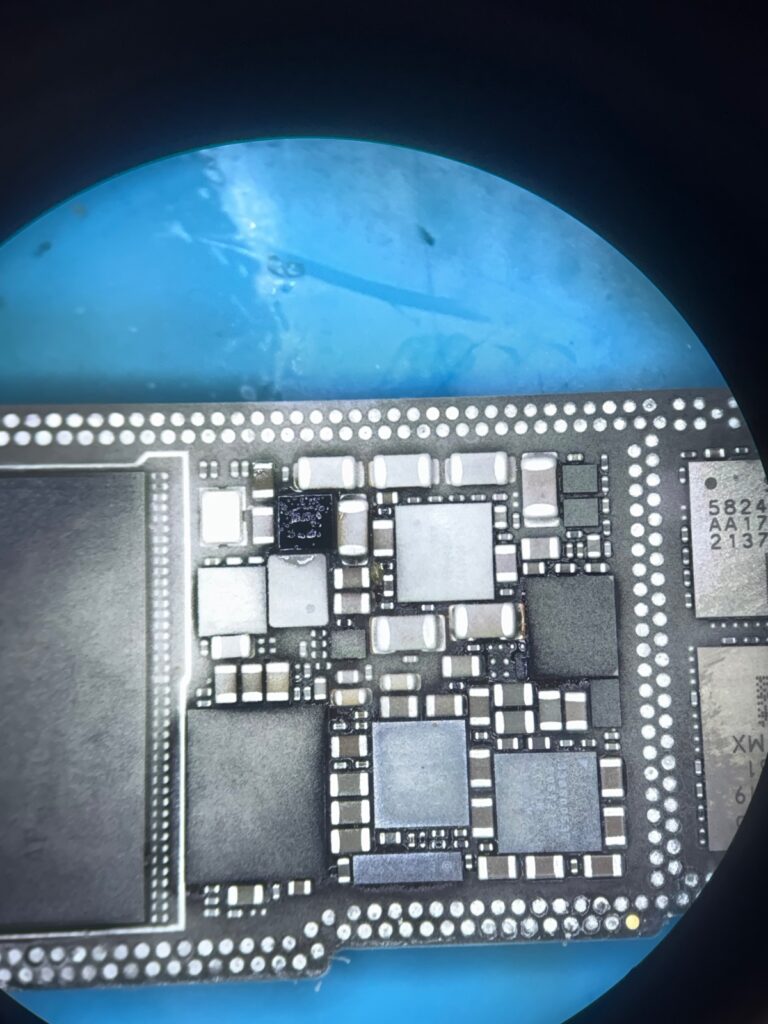

マツヤニが熱で溶けることで、どの部品周辺が強く発熱しているか判断できます。

故障部品の特定と修復

上基板に絞って通電確認を行った結果、boostラインのICが発熱していることを確認しました。ただし、発熱している部品そのものが必ずしも原因とは限らないため、周辺のコンデンサも含めて故障箇所を追っていきます。

最終的に、原因となっていたコンデンサを見つけて修復し、症状の改善を確認しました。ショート故障では、近くの複数部品が熱を持つこともあるため、順序立てて切り分けることが重要です。

修理結果

修復後はiPhone 12が正常に起動し、完全に復旧しました。そのまま使える状態まで改善しています。

起動確認ではAppleロゴの表示、その後のロック画面表示まで確認できました。電源が入らない状態からここまで戻っていれば、基板修理としては良好な結果です。

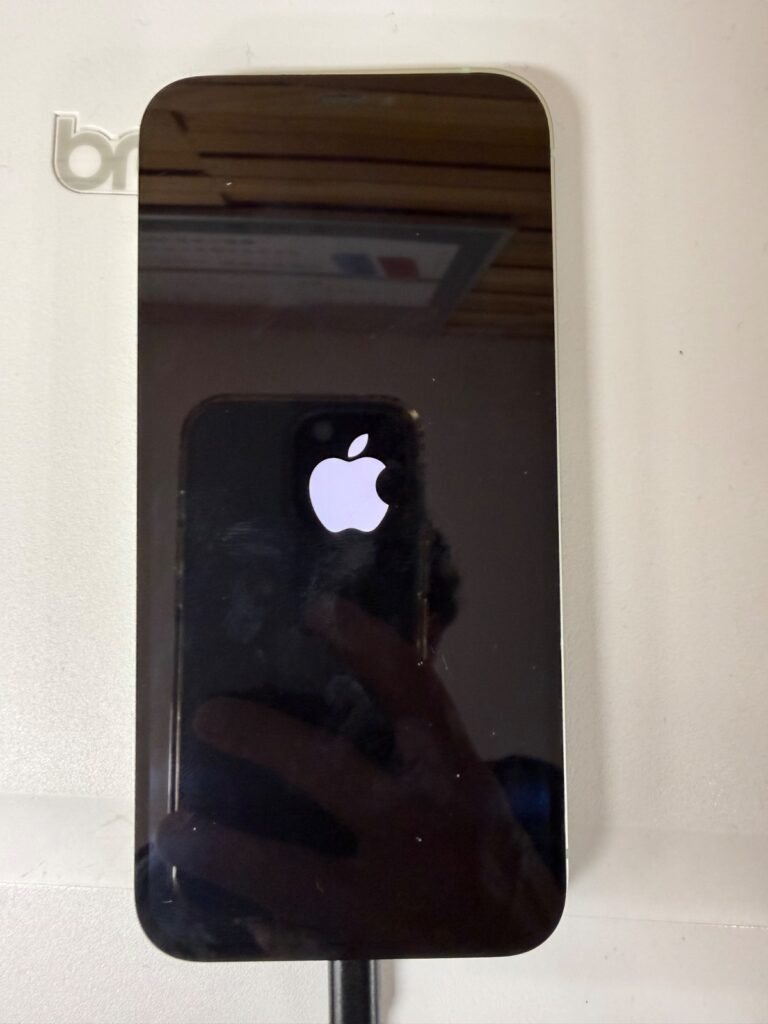

Appleロゴが表示され、起動シーケンスが正常に進んでいることを確認できます。

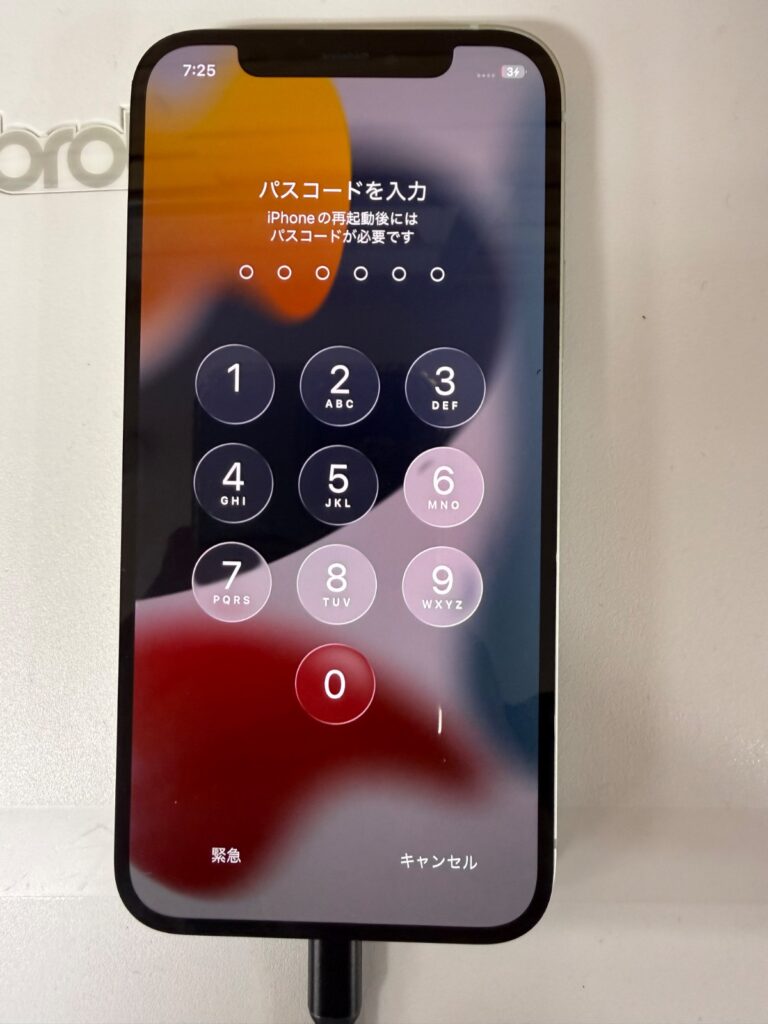

ロック画面まで立ち上がり、通常使用できる状態まで復旧しました。

今回は原因がvdd-boostラインのショートだったため、表面的な部品確認だけでは到達できない故障でした。こうした起動不良は、適切に切り分けを進めることで復旧できる可能性があります。
