こんにちは、埼玉県熊谷市のストックリペアです。今回は修理店様からご依頼いただいたXperia XZ3の起動不良について、基板修理の詳細をご紹介いたします。同じような症状でお困りの方や、大切なデータが取り出せずにお悩みの方のご参考になれば幸いです。
ご相談内容と初期症状
今回お預かりしたXperia XZ3は、突然起動しなくなってしまったという症状でした。お客様によると、最初のうちは画面がフリーズして再起動が繰り返される状態だったものの、なんとか操作は可能だったとのこと。しかし次第に症状が悪化し、完全に電源が入らなくなってしまったそうです。
端末内には仕事関連の重要なデータや、お子様の写真など、どうしても取り出したい大切なデータが保存されているとのことで、修理店様を通じてデータ復旧のご相談をいただきました。
初期診断 – 電流チェックで異常を発見
まず最初に行ったのが、充電器を接続しての電流測定です。正常な状態であれば起動時には一定の電流が流れるはずですが、この端末では約190mA程度しか電流が流れていませんでした。これは明らかに異常値です。正常なXperia XZ3であれば、起動時にはもっと大きな電流が流れるはずなのです。
この時点で、単なるバッテリーの問題ではなく、基板レベルでの不具合が発生している可能性が高いと判断しました。
分解調査 – メイン基板を取り出して詳細チェック

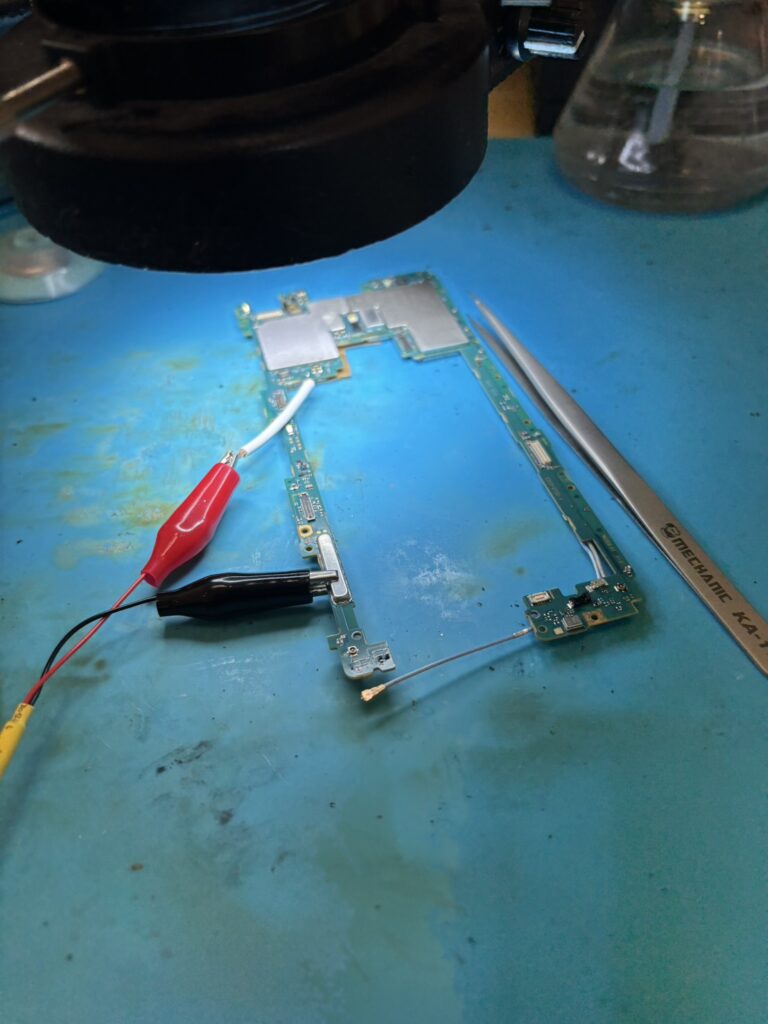

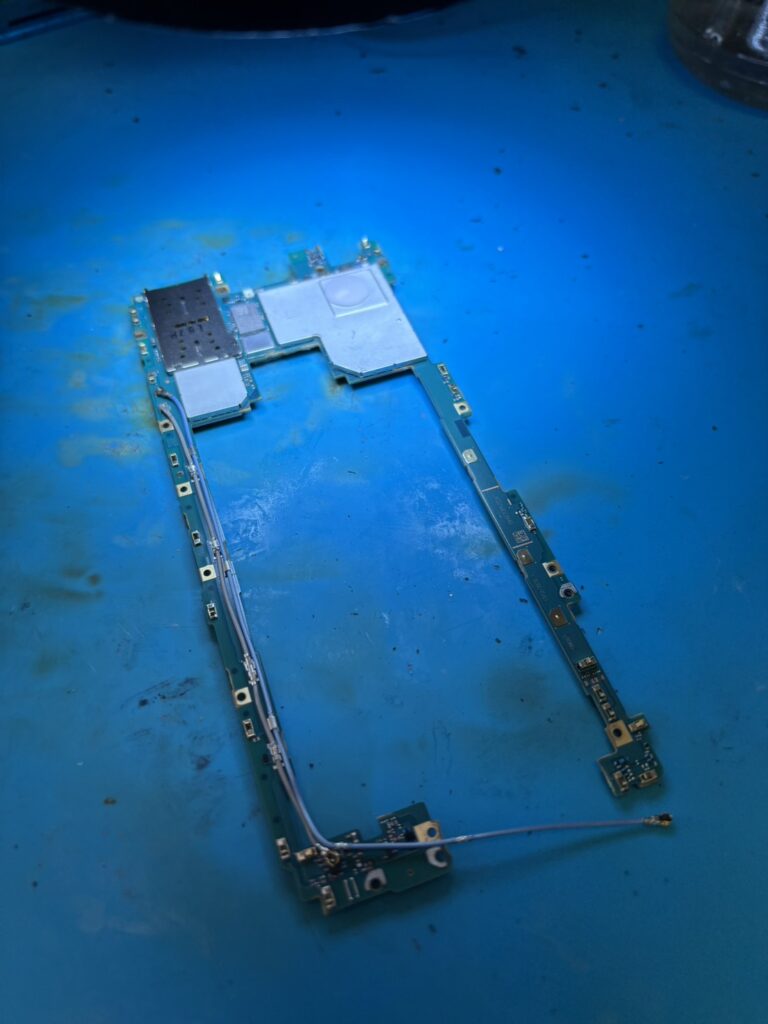

次に端末を慎重に分解し、メイン基板を取り出しました。Xperia XZ3は防水構造になっているため、分解には細心の注意が必要です。基板を取り出した後、直接電源供給装置に接続して起動を試みます。

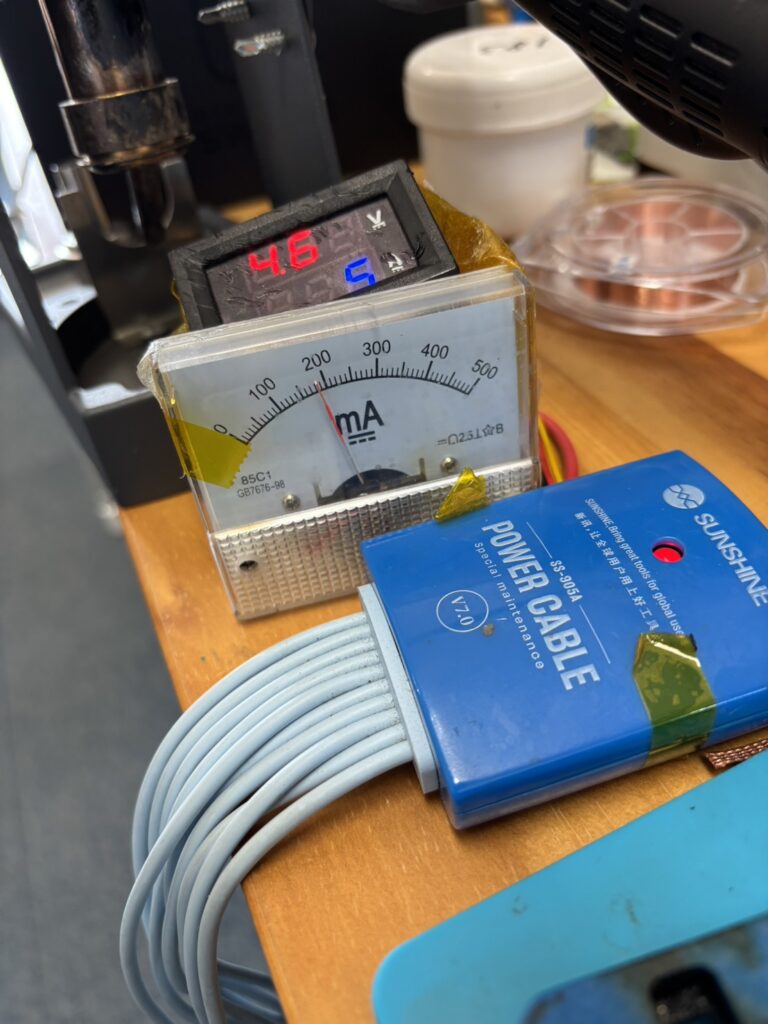

電源を投入すると、電流計の針は0.15アンペア付近で停止してしまいました。これは起動プロセスの途中で何らかの障害が発生し、そこでストップしてしまっている状態を示しています。まるでエンジンがかかりかけて止まってしまう車のような状態です。
サーモグラフィーカメラでの熱源調査
基板修理では、サーモグラフィーカメラが非常に有効なツールとなります。通常、ショートしている箇所や異常に電流が流れている部分は発熱するため、熱源を特定することで故障箇所を絞り込むことができるのです。
しかし今回のケースでは、サーモグラフィーカメラで基板全体をスキャンしても、全く熱を発している箇所がありませんでした。これは逆に、電源供給ライン自体に問題があり、CPUなどの主要チップまで電力が正常に届いていない可能性を示唆しています。
顕微鏡での詳細観察と故障原因の特定
次に実体顕微鏡を使用して基板を詳細に観察していきます。電流値、起動時の挙動、サーモグラフィーの結果を総合的に判断すると、この症状はCPUの半田クラックである可能性が極めて高いと考えられました。
半田クラックとは、CPUと基板を接続している微細な半田ボールに亀裂が入り、電気的な接続不良が発生する現象です。Xperiaシリーズ、特にXZ3の端末では、CPUへの負荷や熱サイクルの繰り返しにより、この半田クラックが発生することが知られています。
初期段階では接触不良が断続的に発生するため、フリーズや突然の再起動といった症状として現れます。そして症状が進行すると、完全に起動しなくなってしまうのです。今回の症状の推移もまさにこのパターンに合致していました。
CPU再実装作業 – 高度な技術が要求される修理
CPU半田クラックの修理には、CPUの再実装(リボール)という作業が必要になります。これは基板修理の中でも特に高度な技術と専用設備が必要な作業です。
まずCPUを基板から慎重に取り外します。温度管理が非常に重要で、熱をかけすぎると基板やCPU自体にダメージを与えてしまいます。当店では温度プロファイルを厳密に管理できるリワークステーションを使用しています。

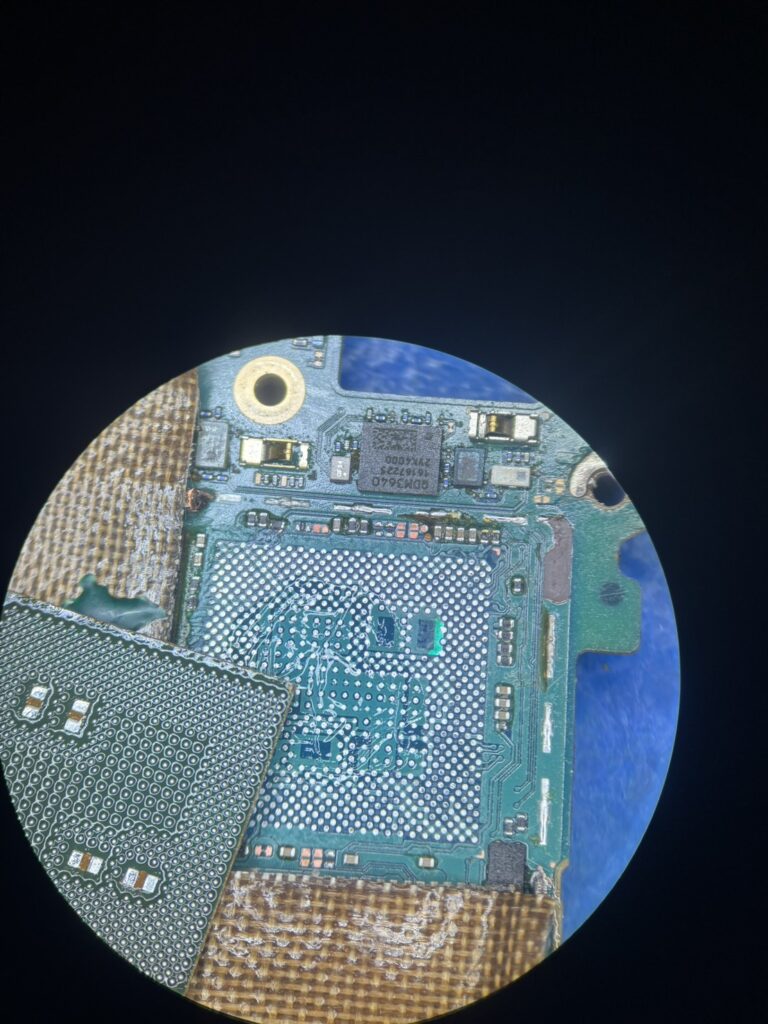

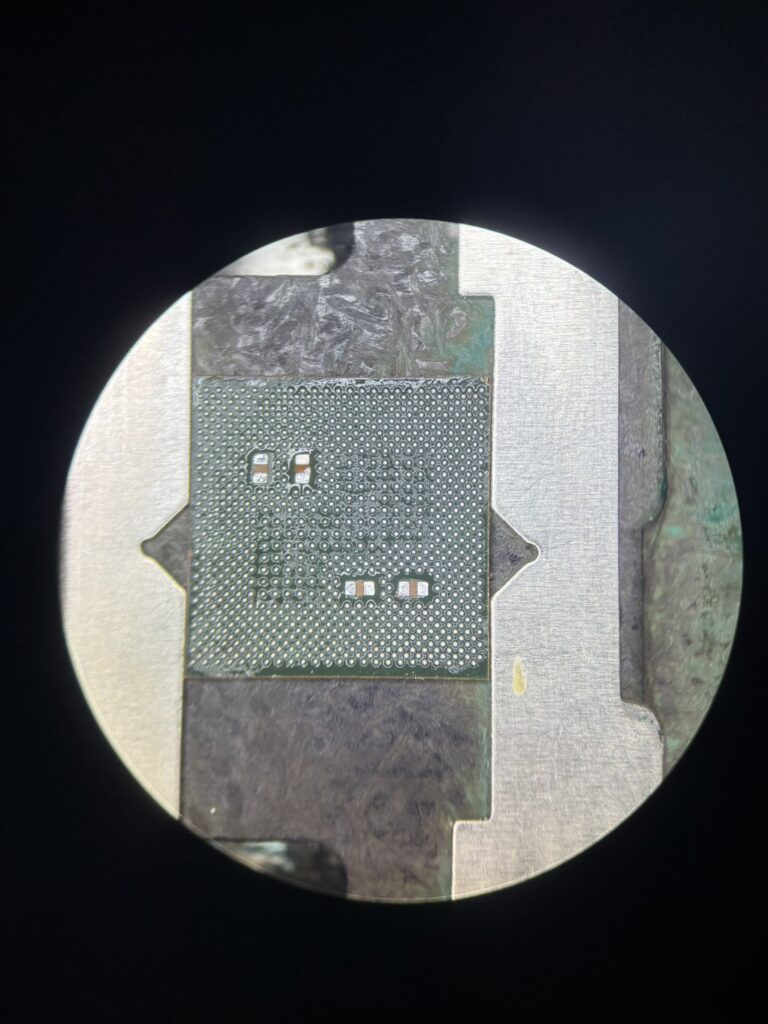

CPUを取り外した後、古い半田を完全に除去し、基板側とCPU側の両方をクリーニングします。そして新しい半田ボールを正確に配置してCPUを再実装していきます。この作業には熟練の技術と経験が必要で、ミクロン単位の精度が求められます。
修理完了 – 無事にデータ復旧に成功

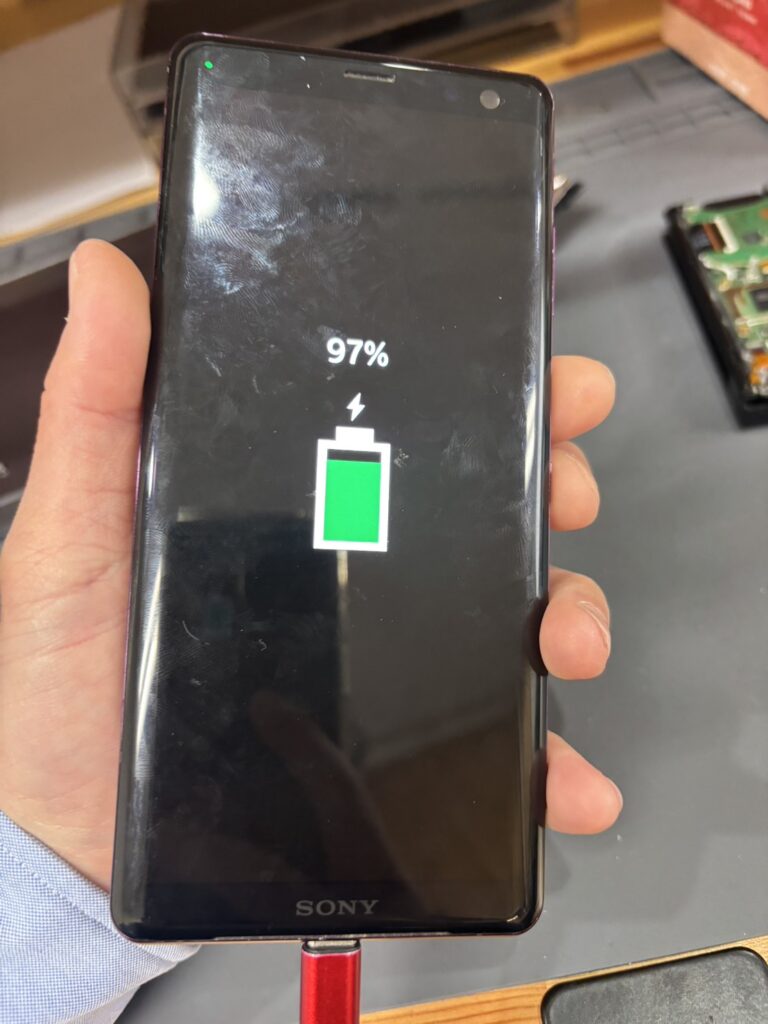

CPU再実装作業を完了後、再度基板に電源を供給して起動テストを行いました。電流値を確認すると、正常な起動シーケンスで電流が流れていくのが確認できます。そして無事にXperia XZ3が起動しました!
画面表示も正常で、タッチ操作にも問題ありません。最も重要なデータ領域へのアクセスも確認でき、お客様の大切なデータは全て無事に保存されていることが確認できました。
