iPad 9世代 起動不良の基板修理事例 – VDD-MAINラインのショート修復

こんにちは、埼玉県熊谷市のストックリペアです。今回は「iPadが急に起動しなくなってしまった」とご相談いただいたiPad 9世代の基板修理事例をご紹介します。データ復旧や基板修理をお考えの方に、実際の修理工程を詳しくお伝えしていきます。

全国から郵送で受付中：iPadの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

症状と初期診断

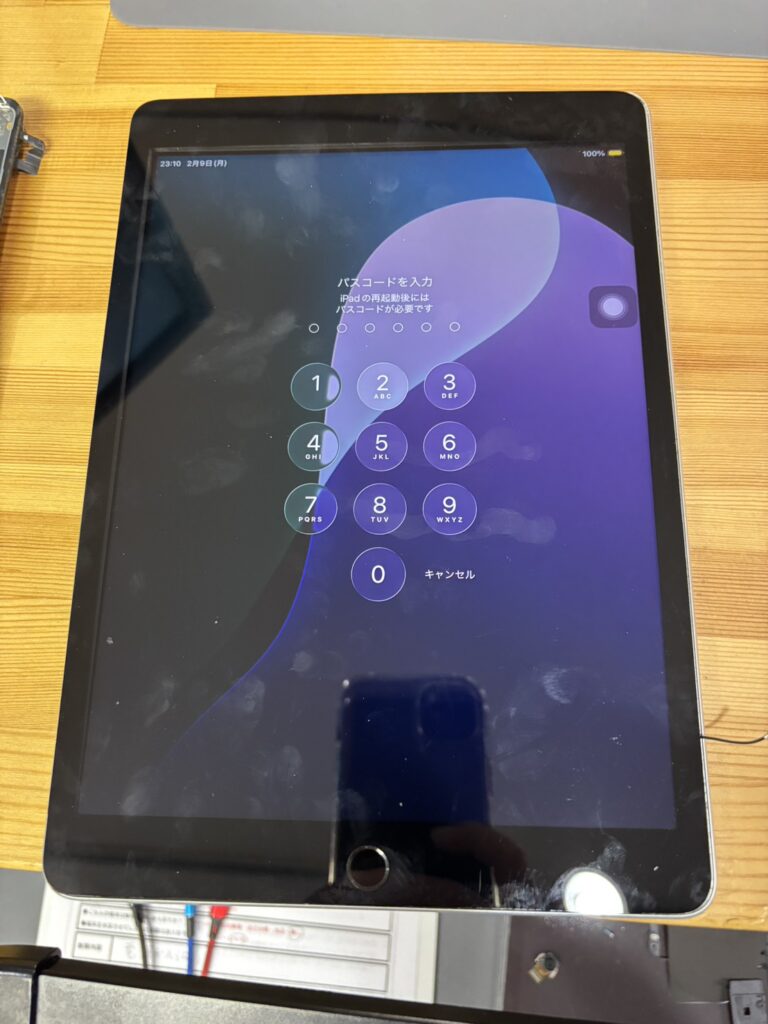

お客様からお預かりした端末は、使用中に突然電源が落ち、その後一切起動しなくなってしまったとのことでした。充電器を接続しても反応がなく、強制再起動を試みても画面は真っ暗なまま。このような症状の場合、バッテリーの問題か、基板内部の故障が考えられます。

当店では、まず外観チェックを行い、落下や水没の痕跡がないか確認しました。今回は外傷もなく、水没反応シールにも異常は見られなかったため、基板内部の電気的な故障が濃厚と判断し、分解修理を進めることになりました。

分解と基板の取り出し

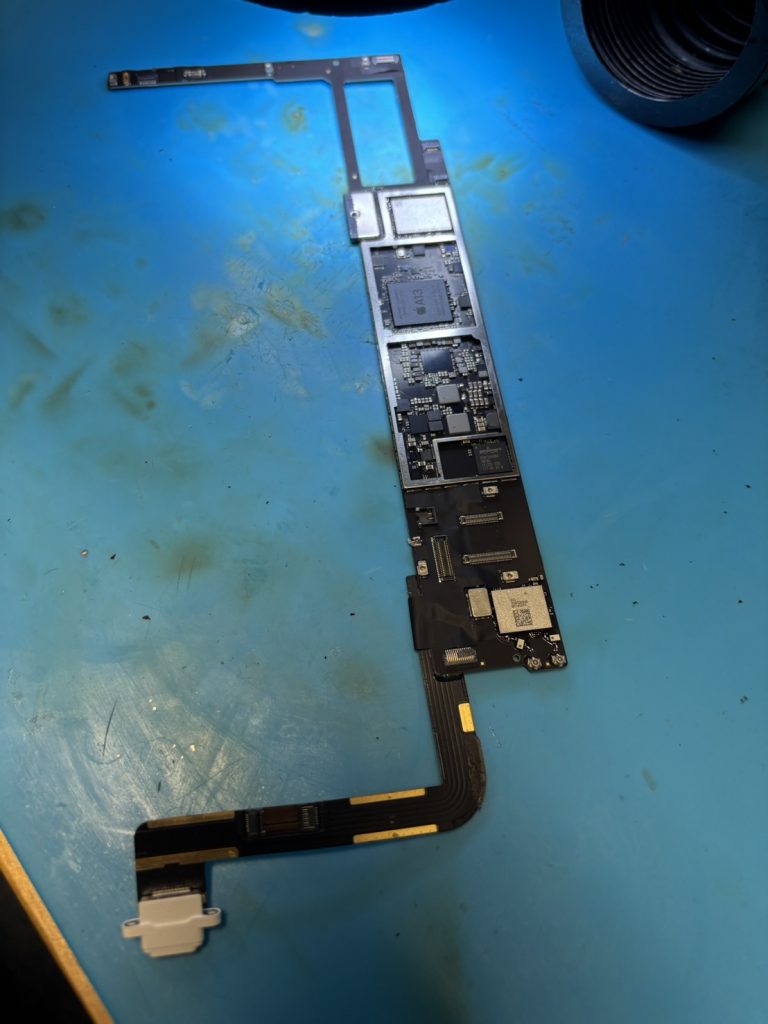

iPad 9世代は接着剤でディスプレイが固定されているため、慎重に熱を加えながら分解していきます。ディスプレイケーブルやバッテリーコネクタを外し、ネジを順番に取り外して基板を取り出しました。この作業は細心の注意が必要で、ケーブル類を傷つけないよう丁寧に行います。

基板を取り出したら、まずは目視でコンデンサやICチップに焦げや変色がないか確認します。しかし、今回は外観上の異常は確認できませんでした。

電気的診断 – ショート箇所の特定

次に、直流電源装置を基板に接続して通電テストを行いました。すると、VDD-MAINライン(メイン電源ライン)でショートが発生していることが判明しました。このラインは複数の重要な部品に電力を供給する基幹回路のため、ここがショートすると端末全体が起動しなくなります。

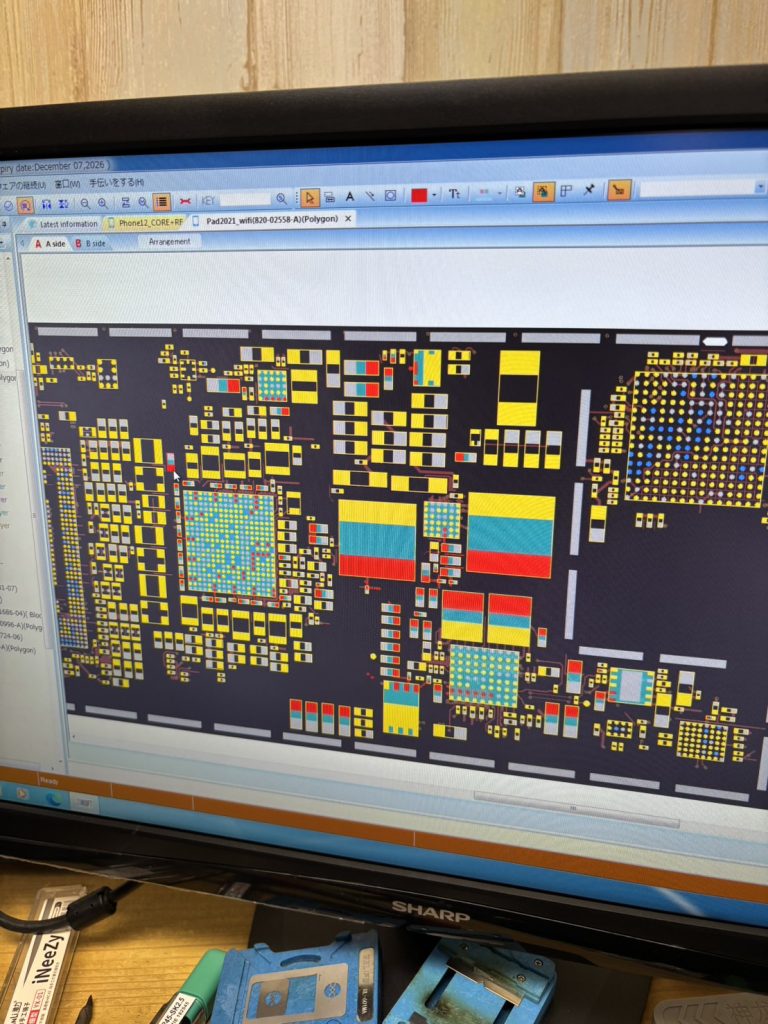

問題は、このVDD-MAINラインには数十個ものコンデンサやICが接続されており、どの部品が原因でショートしているのか特定する必要があるということです。

顕微鏡による詳細検査

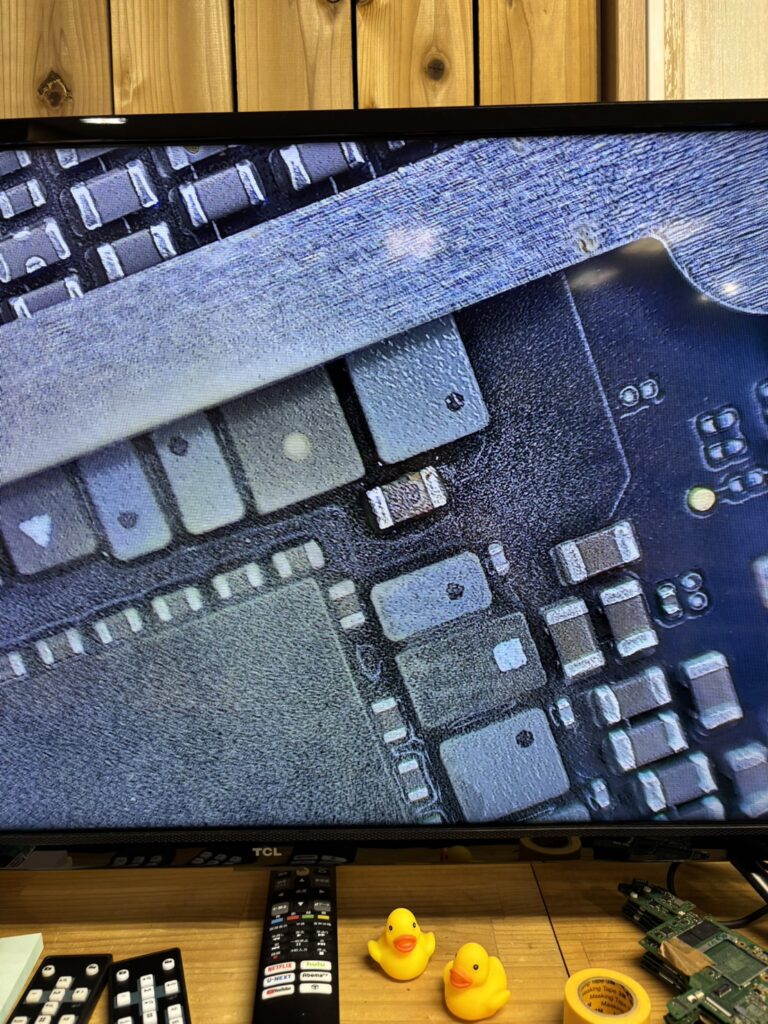

ここからが基板修理技術者の腕の見せ所です。実体顕微鏡を使用して、VDD-MAINラインに接続されている全ての部品を一つずつチェックしていきます。倍率を上げて観察すると、通常では見えない微細なクラックや焼損、変色なども発見できます。

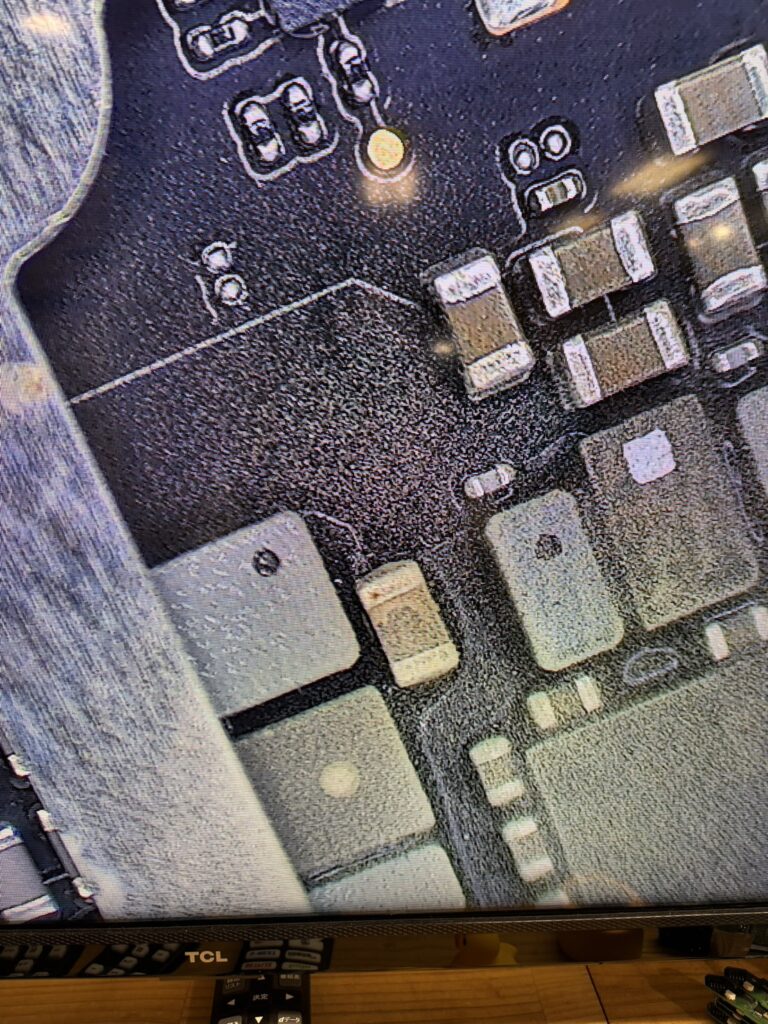

今回は幸いにも、顕微鏡での目視確認である一つのコンデンサに微妙な変色を発見しました。しかし、これだけでは確証が持てません。

マツヤニテストによる発熱箇所の特定

疑わしいコンデンサを特定したら、次は「マツヤニテスト」を実施しました。これは基板修理の現場でよく使われる手法で、基板の疑わしい箇所にマツヤニ(フラックス)を薄く塗布し、通電させることで発熱している部品を特定する方法です。

直流電源から制限をかけた電流を流すと、ショートしている部品だけが発熱し、その熱でマツヤニが溶けて煙が上がります。今回も予想通り、先ほど目視で確認したコンデンサからマツヤニが溶け始めました。これで故障箇所が確定です。

サーモグラフィーカメラによる確認

今回はマツヤニテストで故障箇所を特定できましたが、より確実に、または目視で発見できない場合には、サーモグラフィーカメラを使用します。このカメラを使えば、基板上の温度分布が色で表示され、異常発熱している部品が一目瞭然になります。

高度な基板修理では、こうした専門機材を駆使することで、従来では修理不可能とされていた症状にも対応できるようになっています。

部品交換と修復作業

故障したコンデンサを特定したら、次は交換作業です。はんだごてと熱風リワークステーションを使用して、故障したコンデンサを慎重に取り外します。基板を過度に加熱するとパターンが剥離してしまうため、温度管理が重要です。

古いコンデンサを除去したら、はんだ吸取線できれいにパッドを清掃し、新しいコンデンサを実装します。適切な容量と耐圧を持つ部品を選定し、正確な位置に配置して、最小限のはんだで確実に接合します。

動作確認と起動成功

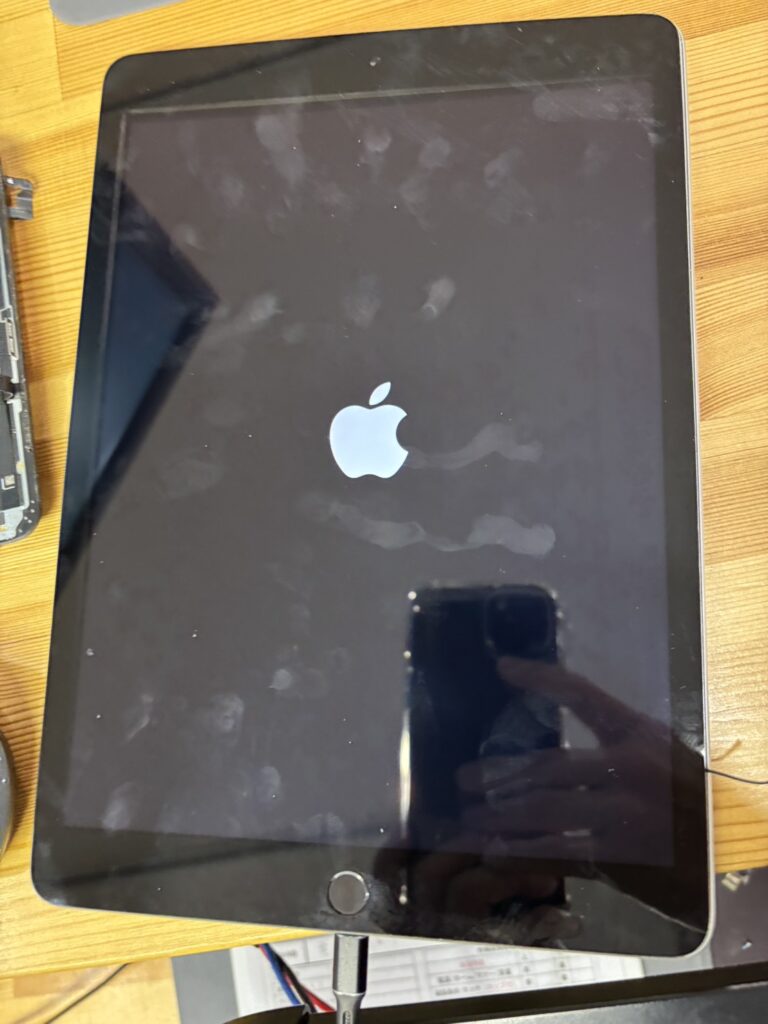

部品交換後、再度直流電源で通電テストを行いました。今度はショートが解消され、正常な電流値を示しています。基板をiPad本体に戻し、バッテリーを接続して電源ボタンを押すと…見事にAppleロゴが表示され、無事起動に成功しました!

お客様の大切なデータもすべて保持されており、写真や連絡先、アプリのデータもそのまま残っていることを確認しました。

まとめ – iPhone・iPad基板修理とデータ復旧について

今回のような「突然起動しなくなった」という症状は、多くの場合、基板上の部品故障が原因です。メーカー修理では基板交換となりデータは失われてしまいますが、当店のような基板修理専門店であれば、データを保持したまま修復できる可能性があります。

埼玉県熊谷市のストックリペアでは、iPhone・iPadの基板修理やデータ復旧に豊富な経験と専門機材を持って対応しております。「大切なデータを諦めたくない」「メーカーで修理不可と言われた」という方も、ぜひ一度ご相談ください。顕微鏡レベルの精密修理で、あなたの端末を復活させます。
