iPhone 13 突然起動しない・充電できない｜コンデンサ交換でデータを救出（基板修理）

同業の修理店様から、突然起動しなくなったiPhone 13の基板修理をご依頼いただきました。NAND（データを保存するチップ）周辺でショートしていたコンデンサを見つけて交換し、データが残ったまま起動する状態に戻した事例です。

全国から郵送で受付中：iPhoneの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

ご依頼の内容

• 機種：iPhone 13
• 症状：前日まで使えていたのに、急に起動しなくなった（画面は真っ暗で反応なし）
• 依頼元：同業の修理店様
• 確認済みのこと：充電器をさしても充電マークが表示されない
• ご要望：端末の中に大切なデータがあり、取り出したい

分解と診断

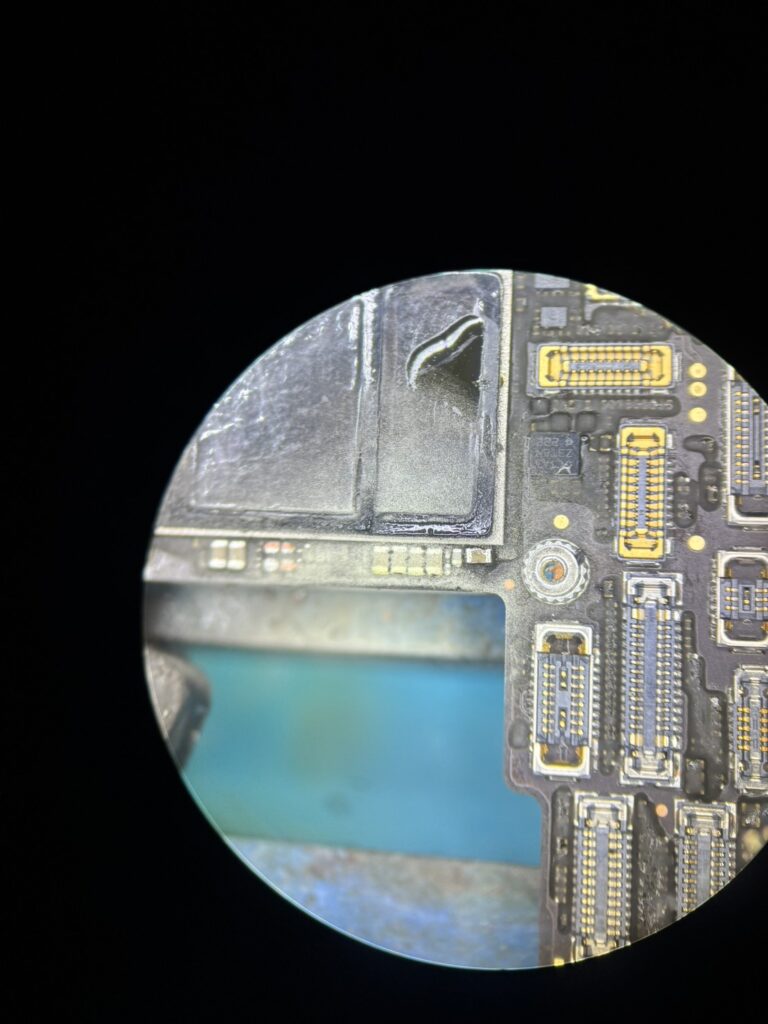

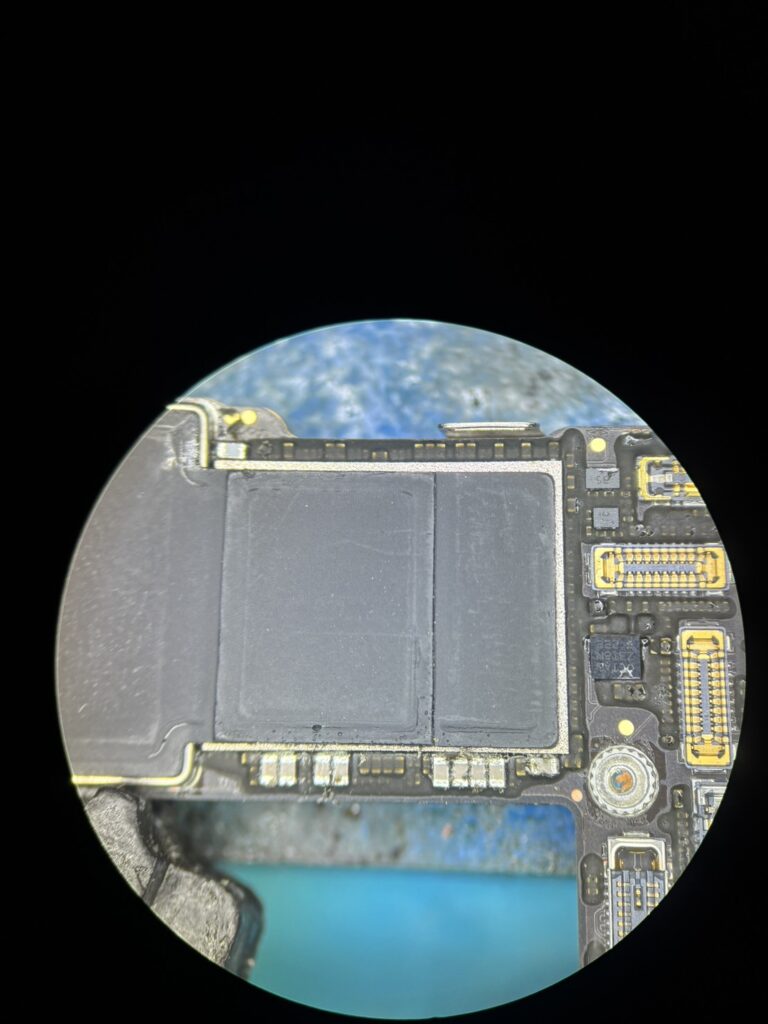

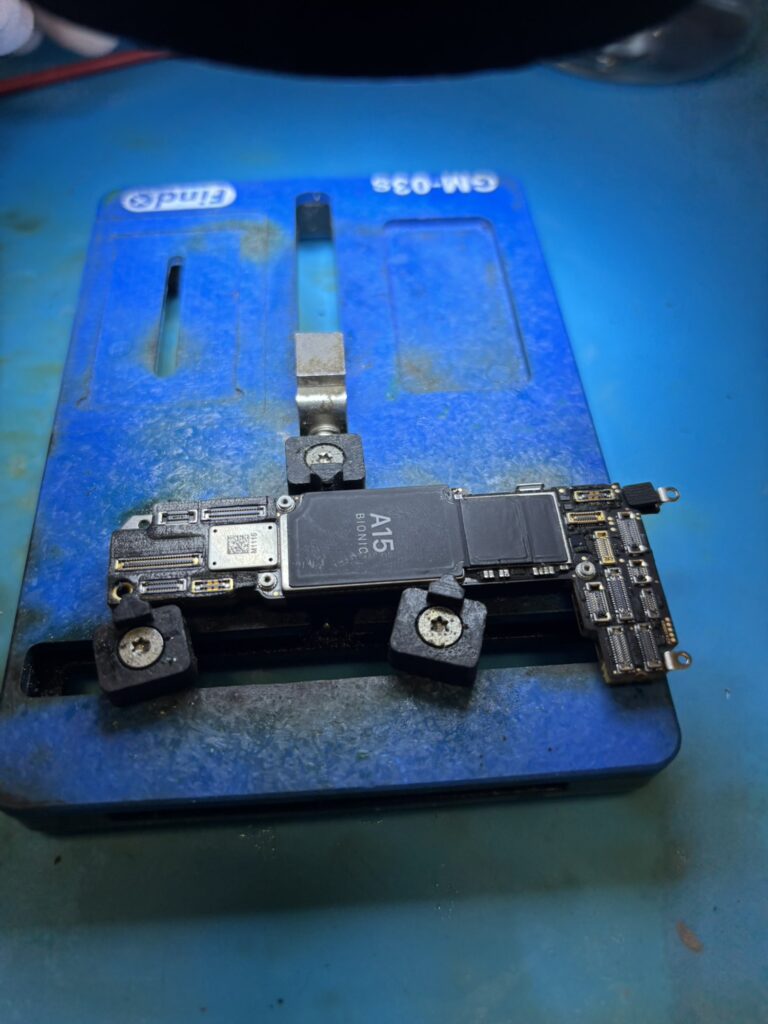

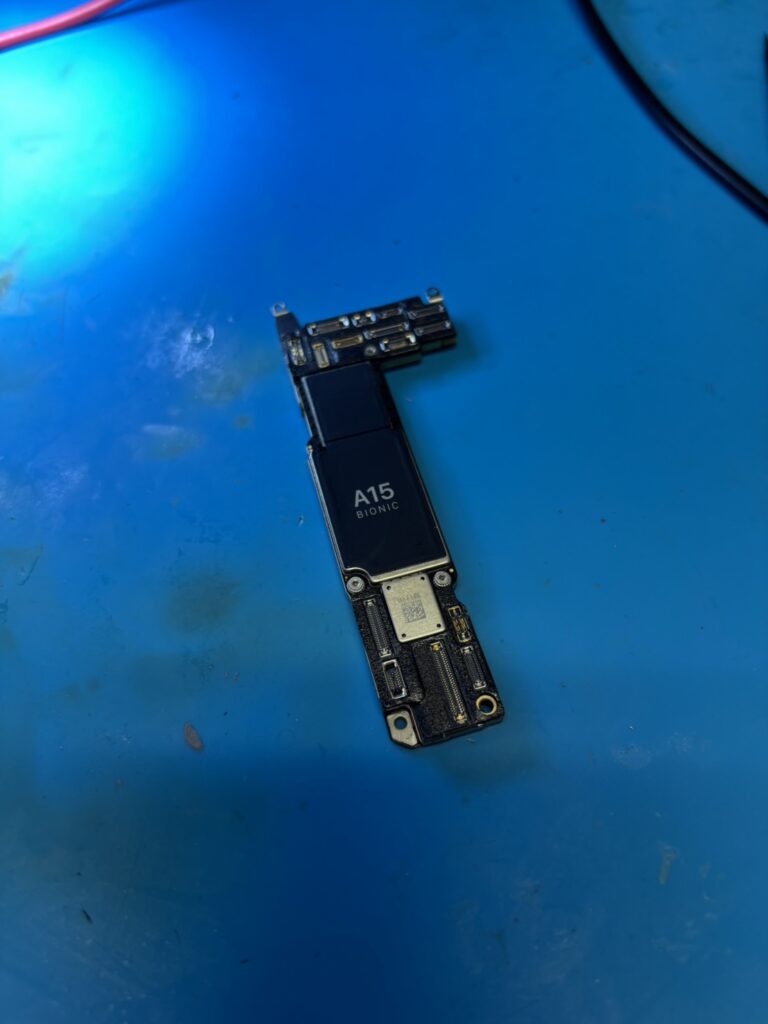

端末を分解してメイン基板を取り出し、顕微鏡で細かい傷やショートの跡がないかを確認しました。

電流の流れを確認

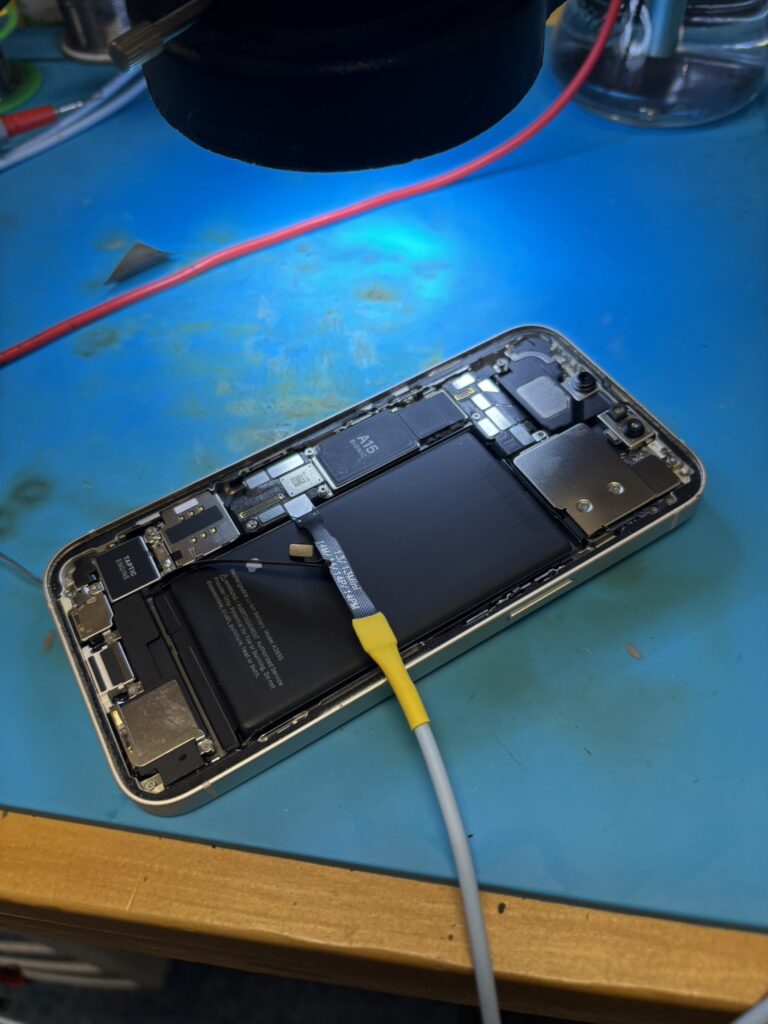

基板に直接電流を流して起動を試したところ、電流計の針が0mAから50mAの間を行き来する、不安定な反応でした。

この電流の動きから、NAND周辺のコンデンサに問題がある可能性が高いと判断しました。

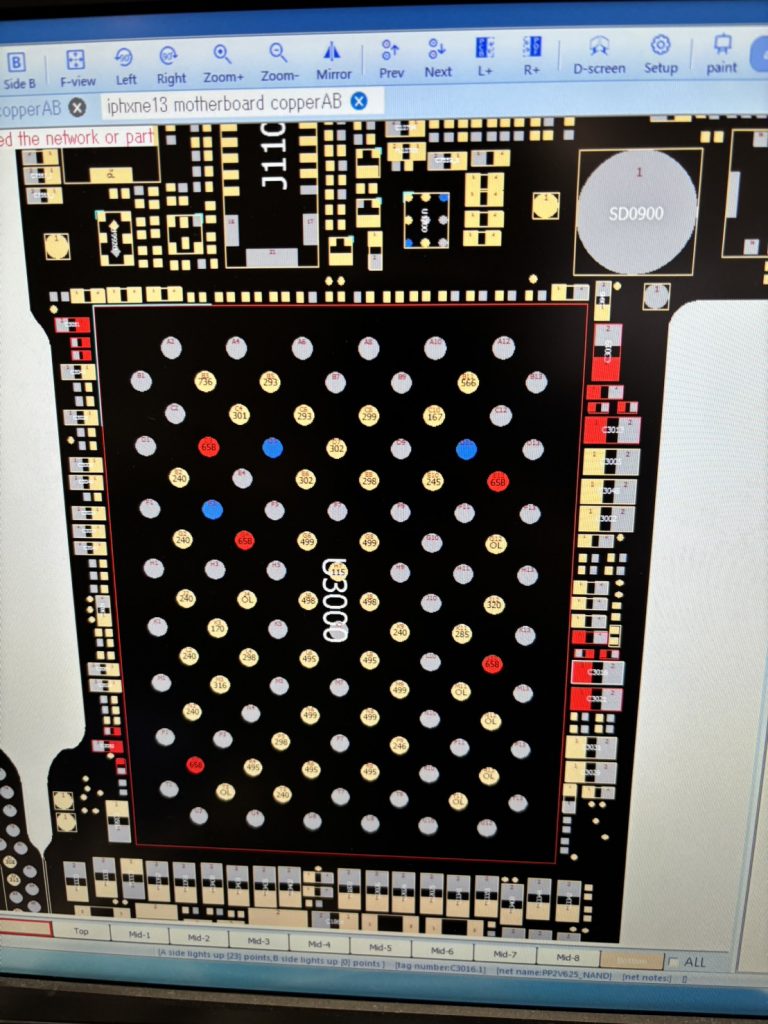

テスターでショートしているラインを探す

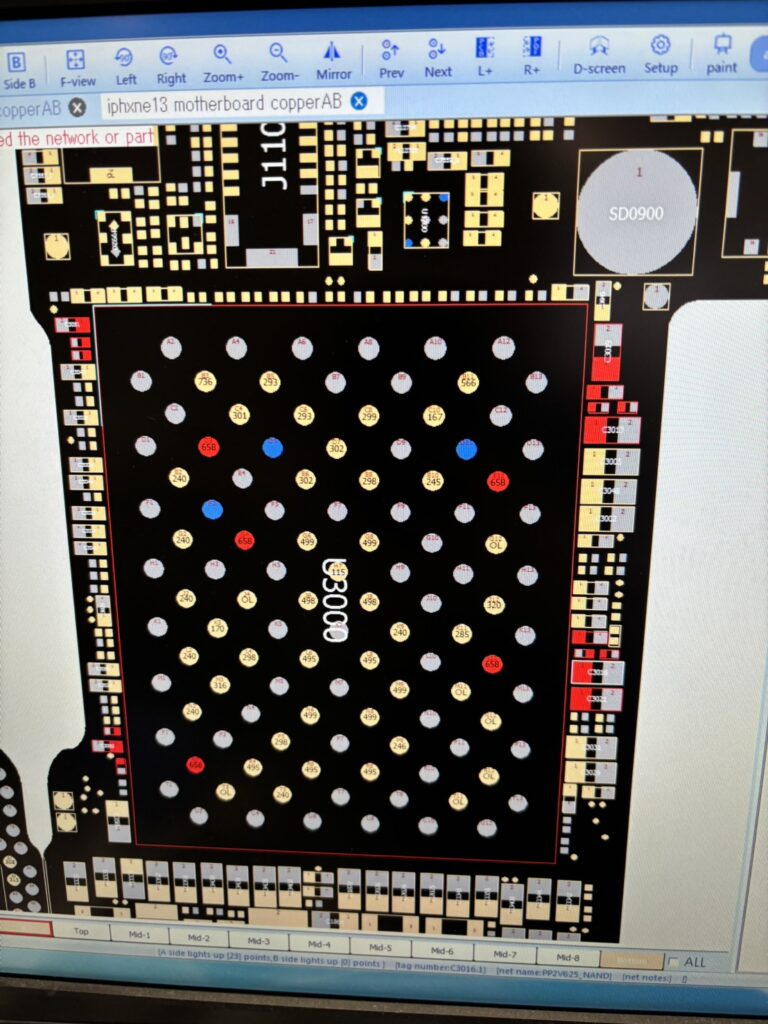

NAND周辺のコンデンサを1つずつテスターで測り、抵抗値からショート（本来つながらない回路同士がつながってしまう状態）している箇所を探しました。

ショートしているラインは見つかりました。しかし、そのラインにあるコンデンサをいくつか取り除いても、症状は変わりませんでした。

原因：見落としていたコンデンサのショート

ショートしているラインに直接電流を流し、どの部品が熱を持つかを確かめました。すると、最初に見落としていたコンデンサが異常に発熱していました。

行った作業

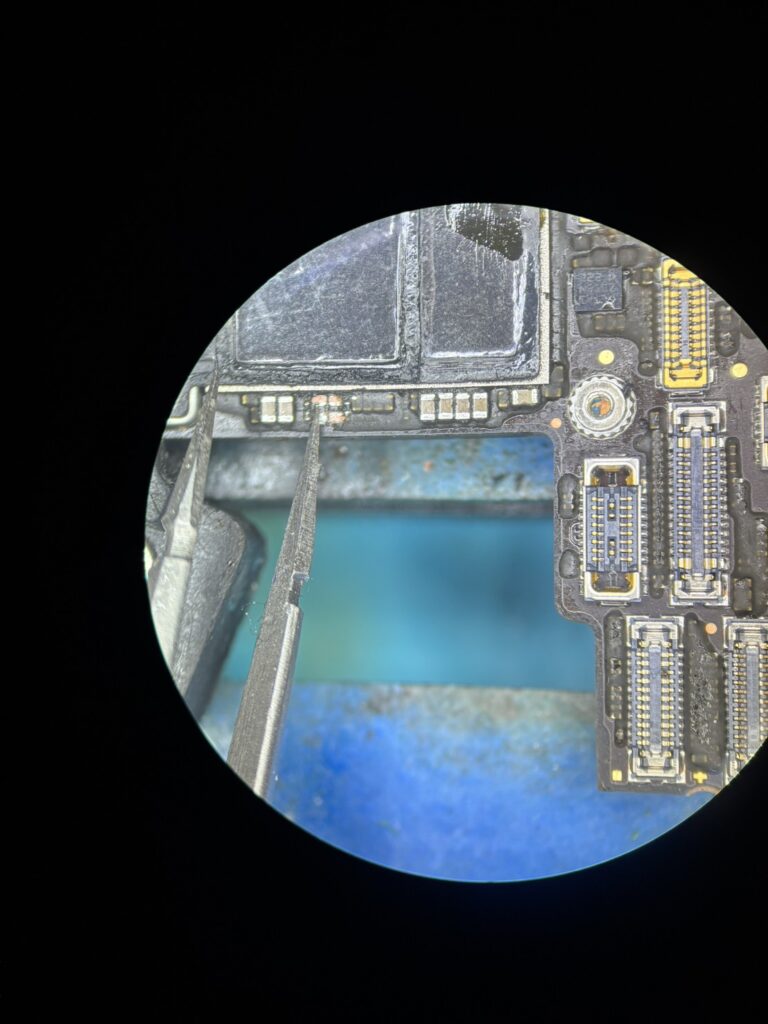

発熱していたコンデンサを取り外し、新しい部品に交換しました。顕微鏡をのぞきながらの細かい作業です。

修理結果

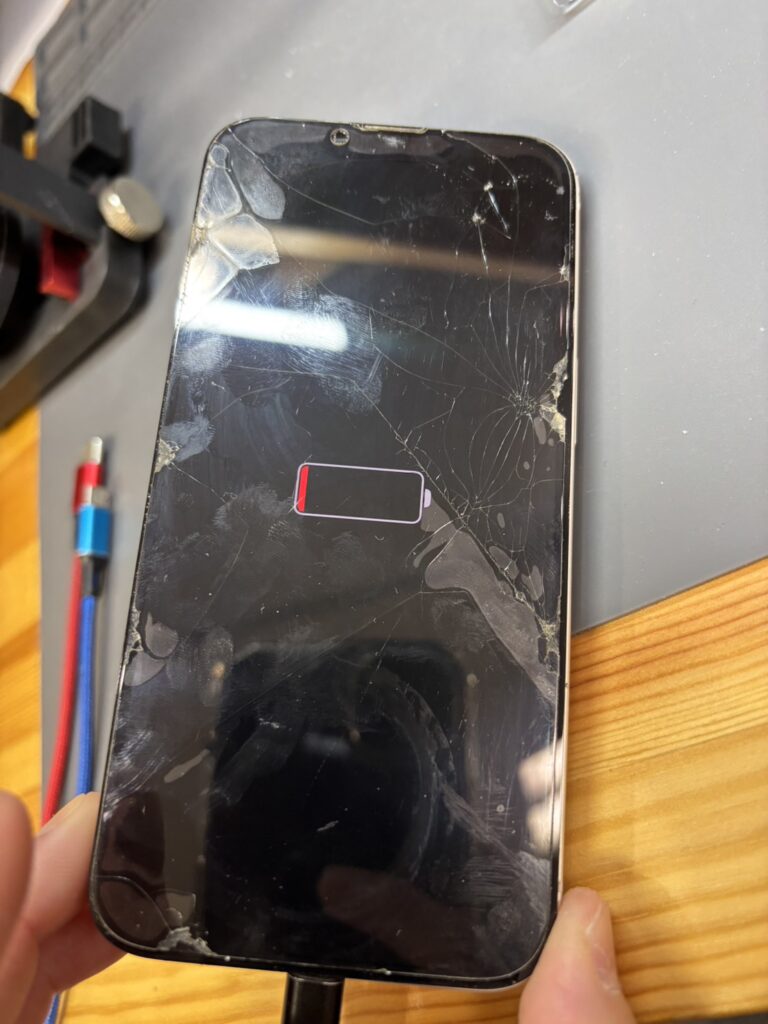

基板を端末に戻して充電器をさしたところ、画面に充電マークが表示されました。

そのまま充電を進めると無事に起動し、機能が正常に動くことを確認しました。端末の中のデータもすべて残っており、データを取り出すことができました。

同じ症状でお困りの方へ

iPhone 13が突然起動しなくなり、充電マークも出ない場合は、基板のコンデンサのショートが原因のことがあります。基板修理なら、データを残したまま起動する状態に戻せることがあります。他店で修理できないと言われた場合も、あきらめる前にご相談ください。
