AQUOS wish2 突然起動しない｜CPUはんだクラックを再実装で修理しデータ復旧

同業の修理店様から、突然起動しなくなったAQUOS wish2の基板修理をご依頼いただきました。CPUのはんだクラックと判断してCPUを取り付け直し、端末が起動してデータを残せる状態に戻した事例です。

全国から郵送で受付中：Androidスマホの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

ご依頼の内容

• 機種：SHARP AQUOS wish2
• 症状：前触れなく画面が真っ暗になり、それ以降まったく反応しない
• 依頼元：同業の修理店様からの代行依頼
• ご要望：端末内のデータを取り出したい

分解と診断

充電時の電流を確認

まず、USB電流チェッカーで充電時の電流を確認しました。1A以上の電流は流れていましたが、画面は真っ暗のままです。電気は流れているものの、起動の途中で止まっていると考えられました。

基板単体で起動テスト

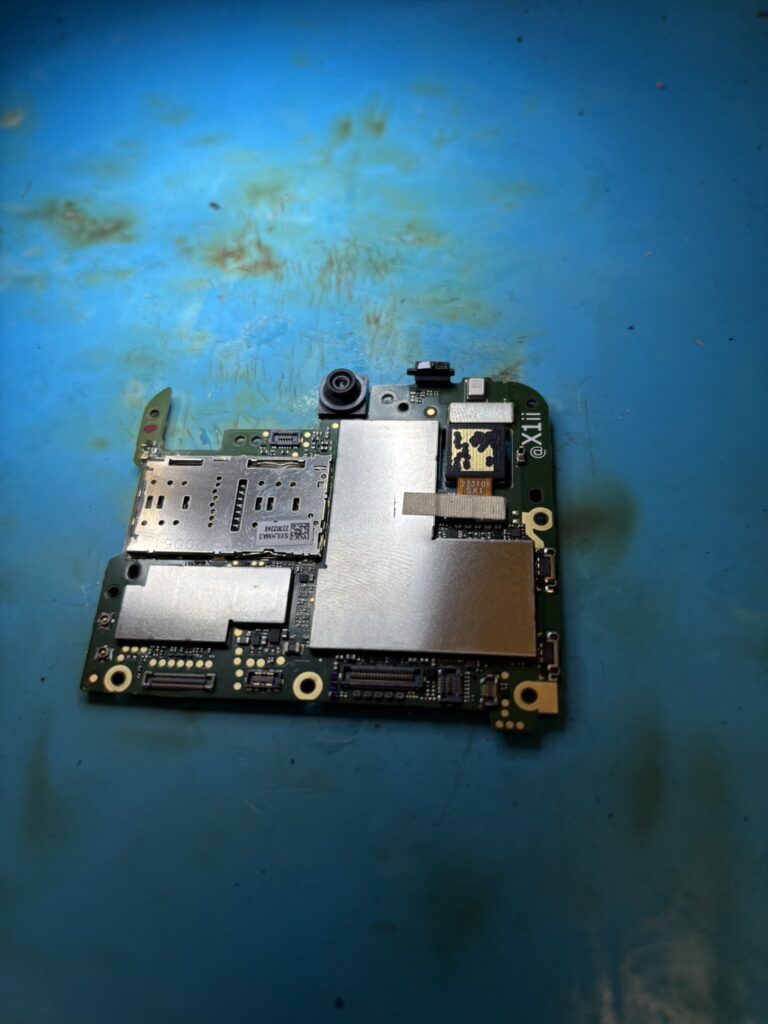

端末を分解してメイン基板を取り出し、基板に直接電源をつないで起動を試しました。電流計の針は0.2アンペアのところで止まり、それ以上は上がりませんでした。正常に起動する場合は、ここからさらに電流が上がっていきます。

原因：CPUのはんだクラック

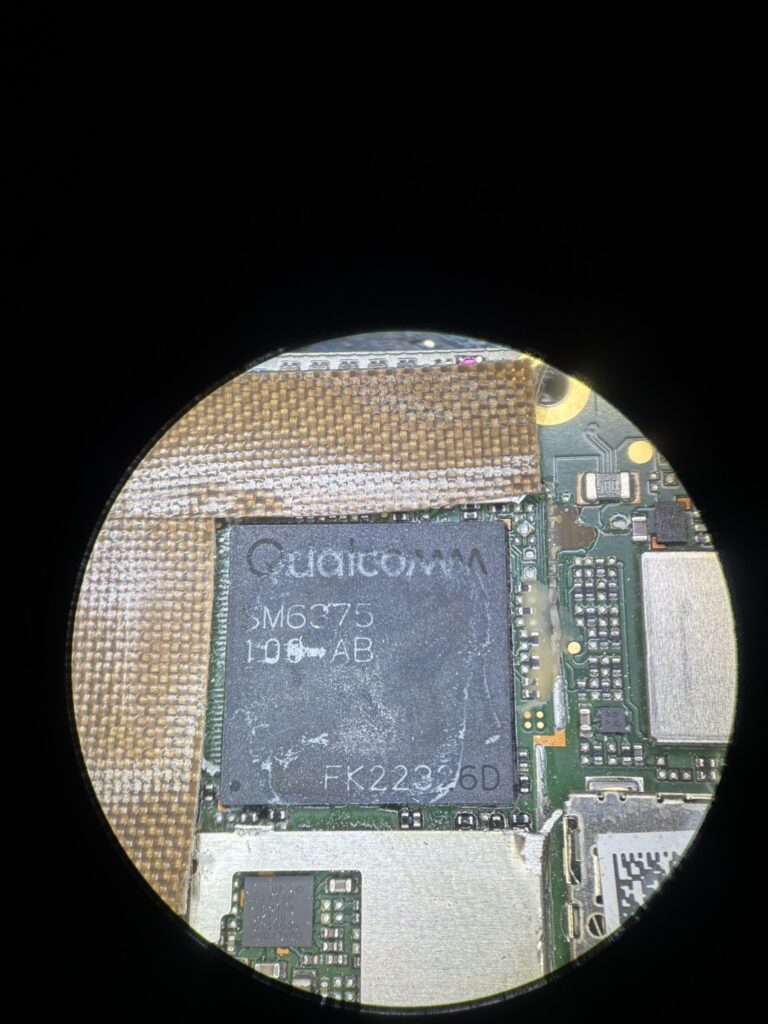

実体顕微鏡で基板を観察し、これまでの結果から、CPUのはんだクラックが原因の可能性が高いと判断しました。はんだクラックとは、CPUと基板をつなぐはんだに細かいひびが入り、電気の通り道が不完全になる状態です。

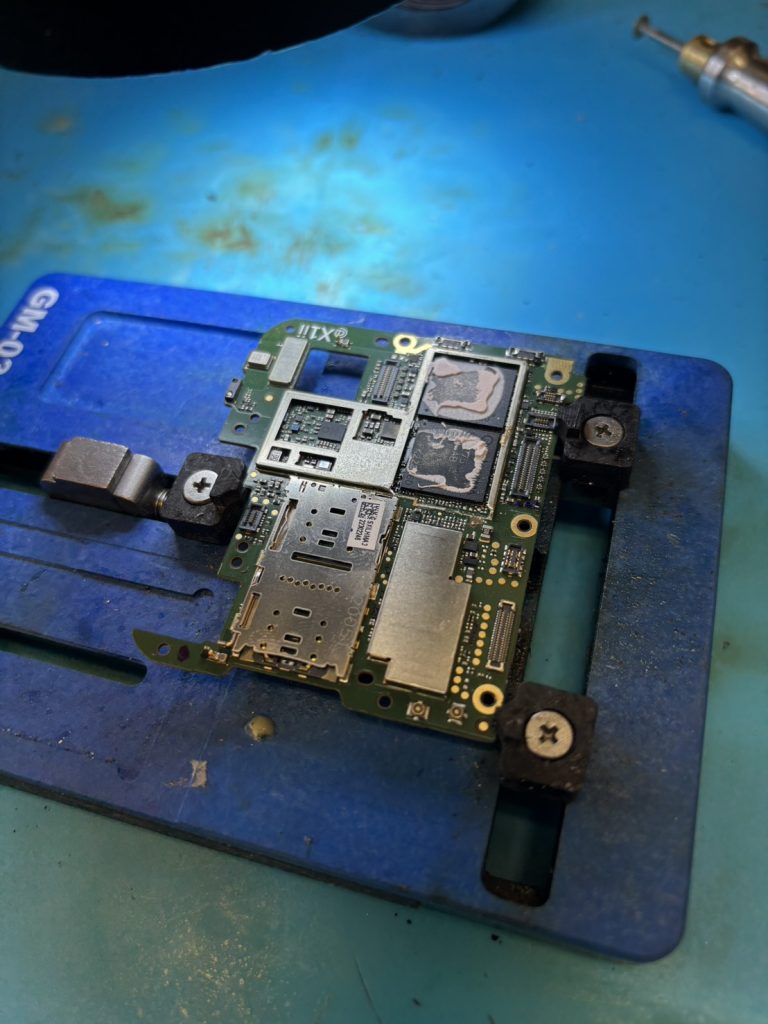

行った作業：CPUの再実装

基板や周りの部品に熱のダメージが出ないよう温度に気をつけながら、CPUを取り外しました。

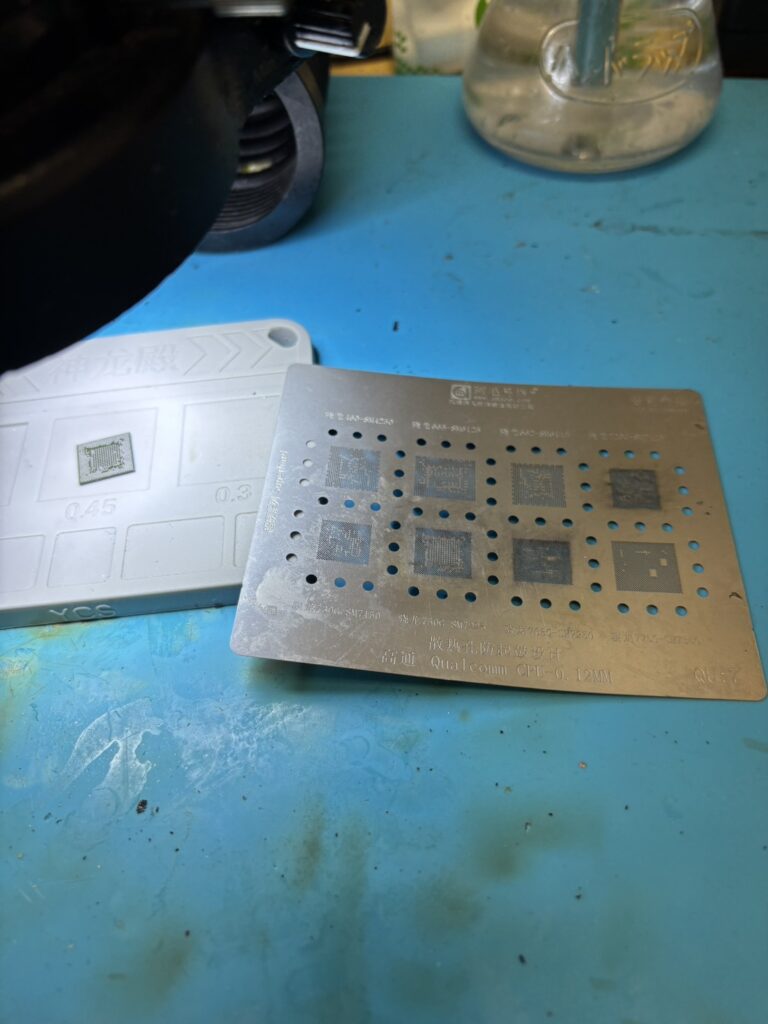

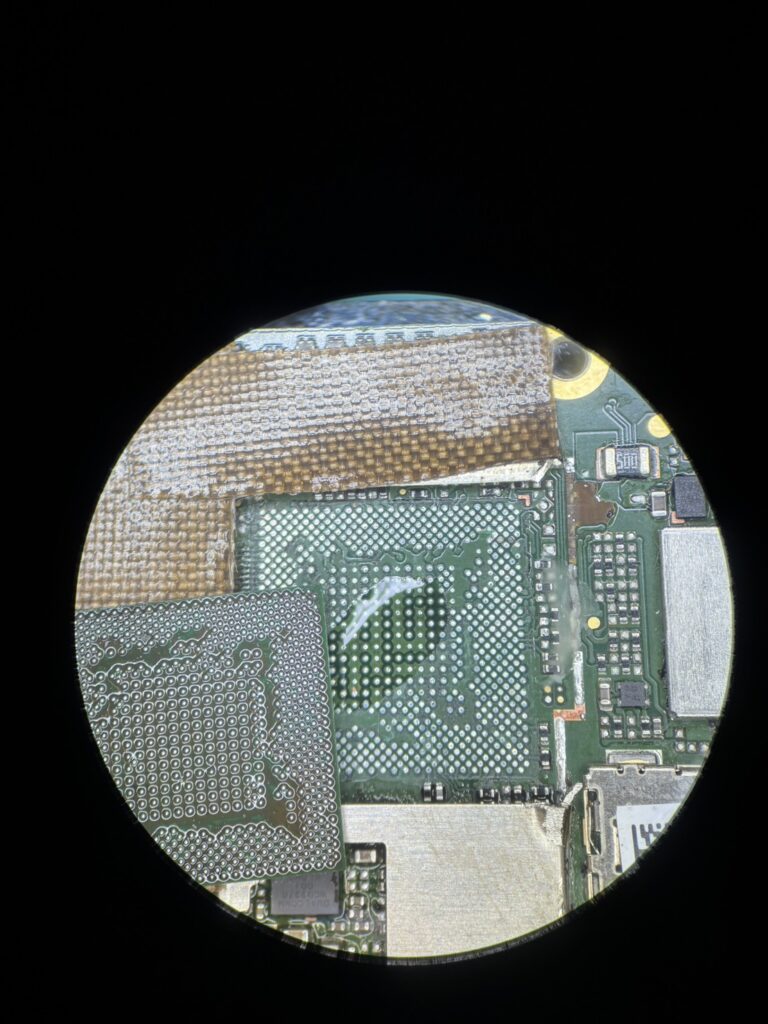

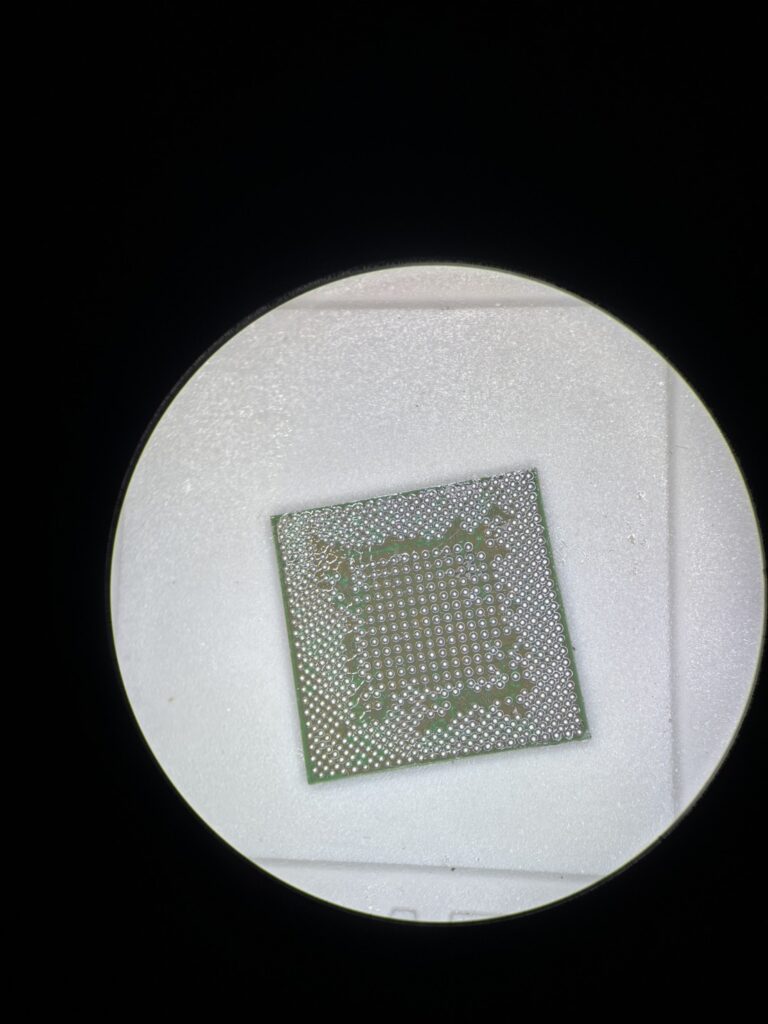

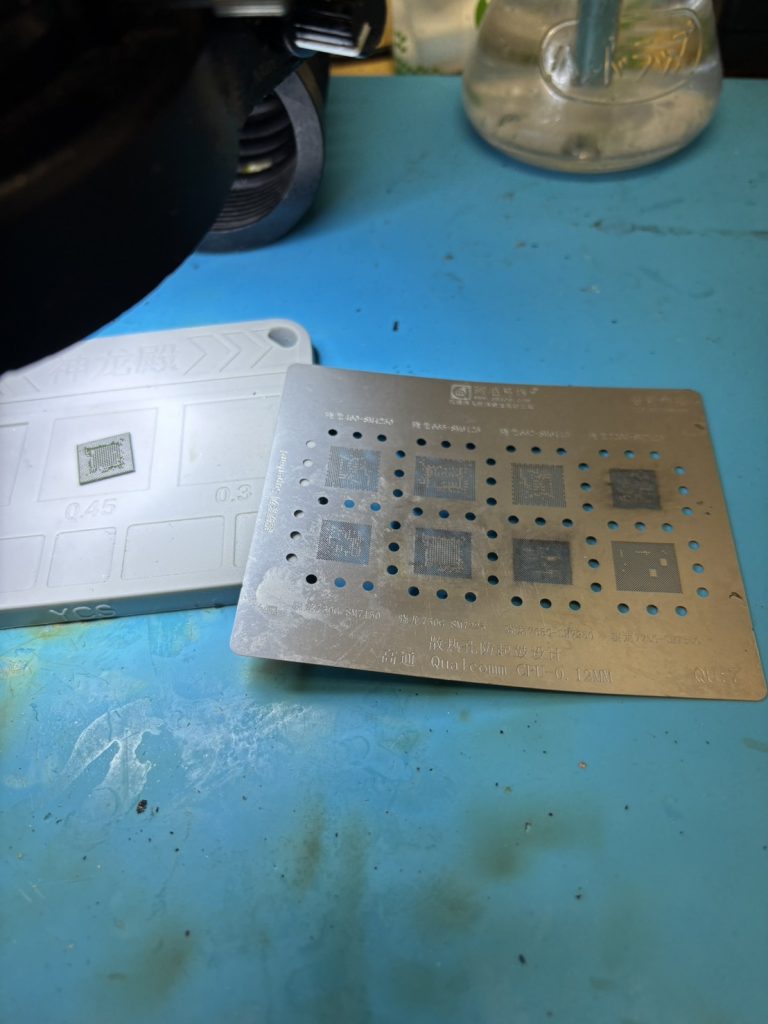

取り外したあとは、基板側とCPU側の古いはんだをきれいに取り除きます。そのうえで新しいはんだボールを並べ（リボール）、CPUを元の位置に載せました。位置がずれると接続不良の原因になるため、顕微鏡で確認しながら作業しています。

最後に再加熱（リフロー）してはんだを溶かし、CPUと基板をしっかり接合しました。冷えたあと顕微鏡で確認し、はんだ同士がつながるブリッジや気泡（ボイド）がないことを確かめました。

修理結果

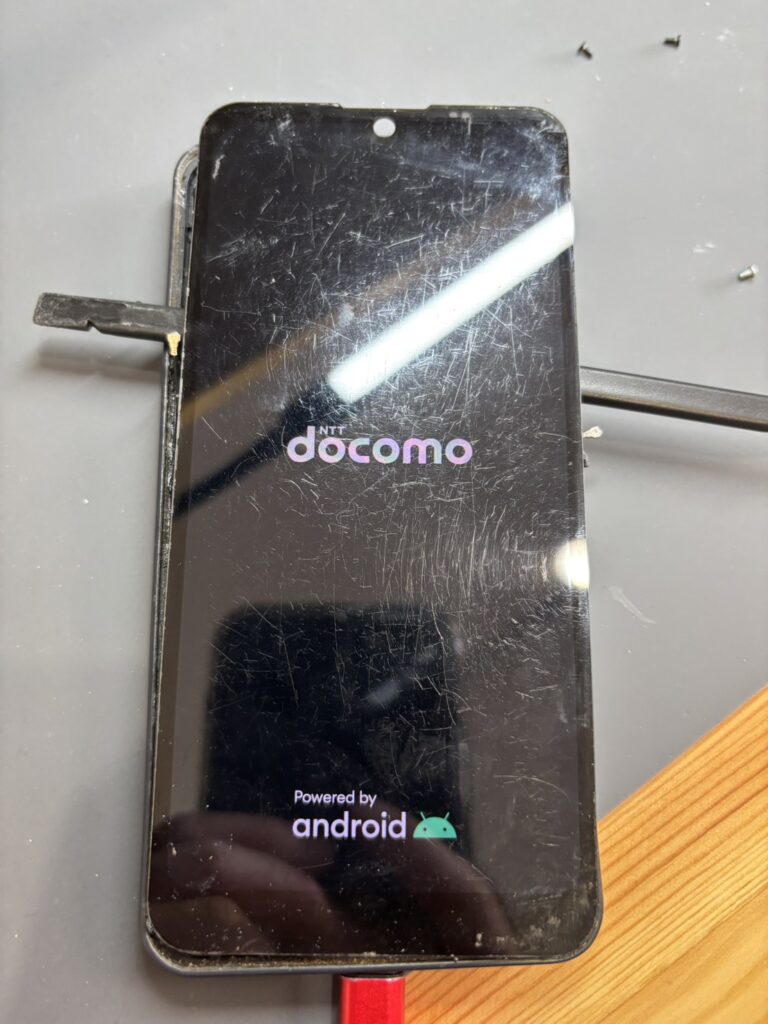

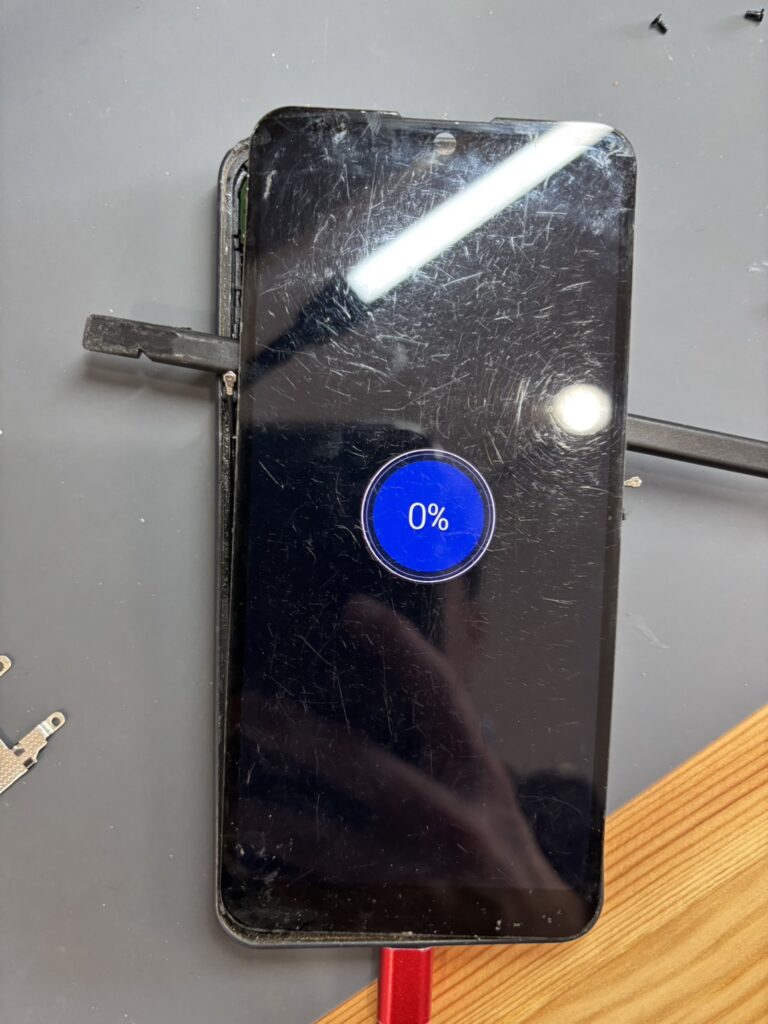

CPUを取り付け直したあと、基板に電源をつないで起動テストを行ったところ、端末は問題なく起動するようになりました。画面も正常に表示され、タッチ操作にも反応します。

端末内のデータを残したいというご希望でしたが、無事に起動し、写真や連絡先などのデータを守ることができました。

同じ症状でお困りの方へ

AQUOS wish2が突然起動しなくなった場合、CPUのはんだクラックが原因のことがあります。メーカー修理では初期化されてデータが消えてしまいますが、基板修理ならデータを残したまま直せる可能性があります。データをあきらめる前にご相談ください。
