iPhone 12 Pro Max 突然電源が入らない｜充電制御チップ交換でデータ復旧（基板修理）

前日まで使えていたのに突然電源が入らなくなったiPhone 12 Pro Maxの基板修理を、個人のお客様からご依頼いただきました。上下2層の基板を分離して調べ、ひび割れていた充電制御チップ「STWPA1-3」を交換して、データを残したまま起動する状態に戻した事例です。

全国から郵送で受付中：iPhoneの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

ご依頼の内容

• 機種：iPhone 12 Pro Max
• 症状：前日まで正常だったが、朝になると電源が入らない
• 依頼元：個人のお客様
• 確認済みのこと：充電器につないでも反応がなく、強制再起動も効果なし
• ご要望：仕事で使う大切なデータが入っている

分解と診断

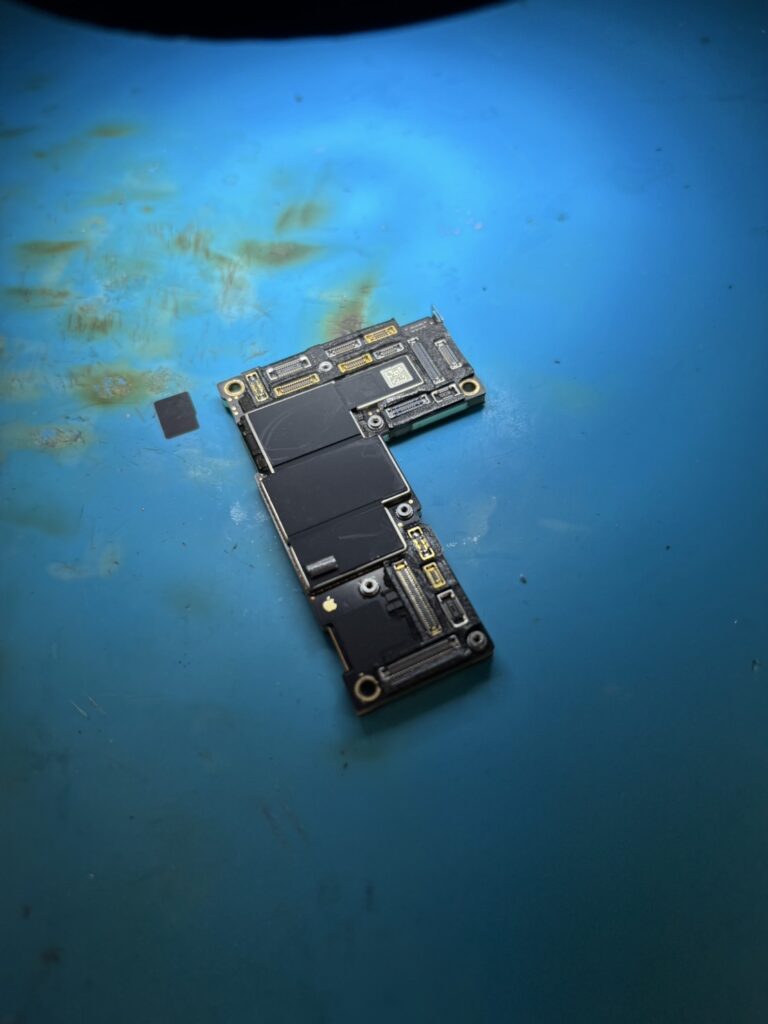

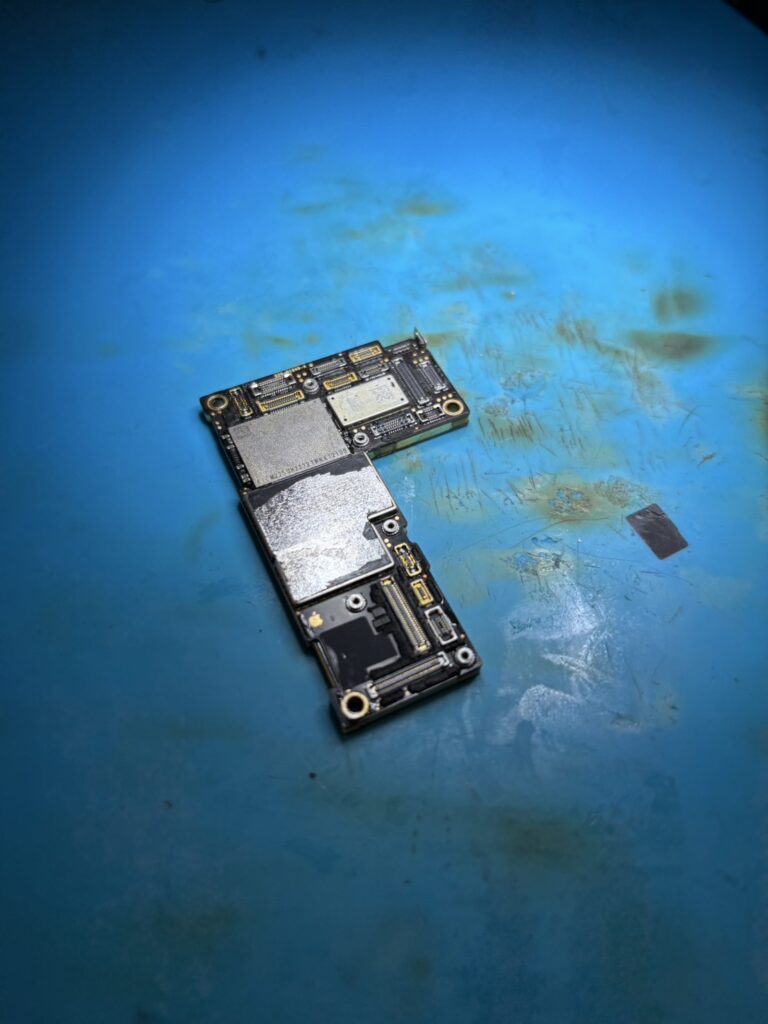

この症状では、バッテリー、充電コネクタ、基板のいずれかの故障が考えられます。まず端末を分解し、メイン基板を取り出しました。

顕微鏡と電流での確認

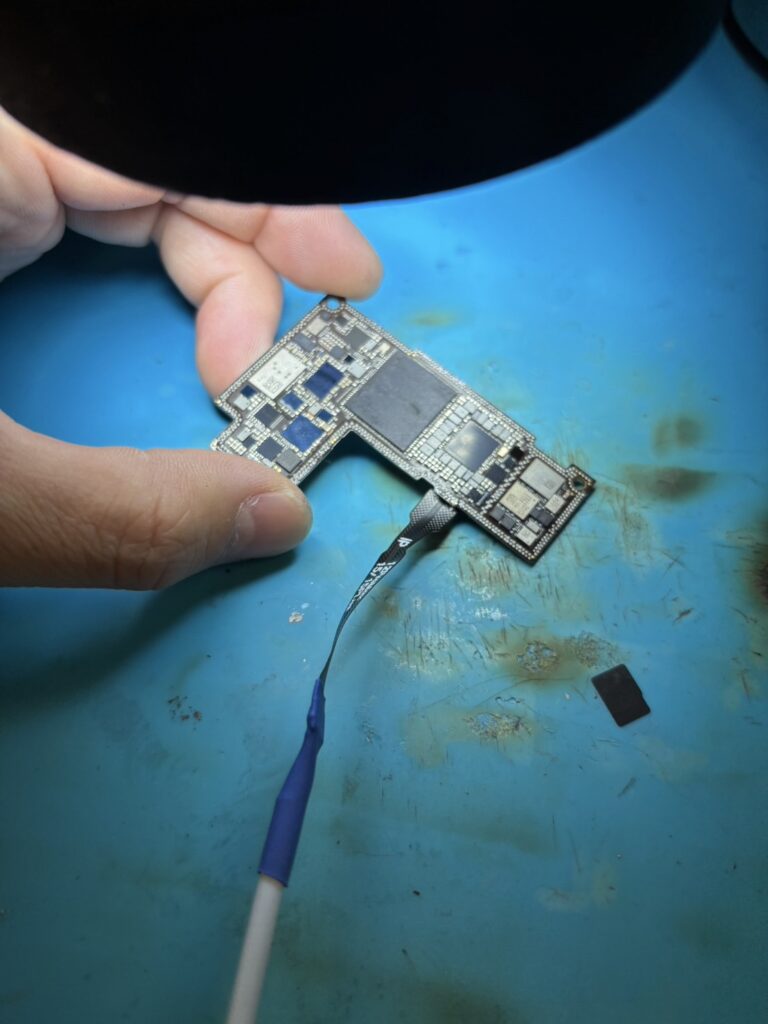

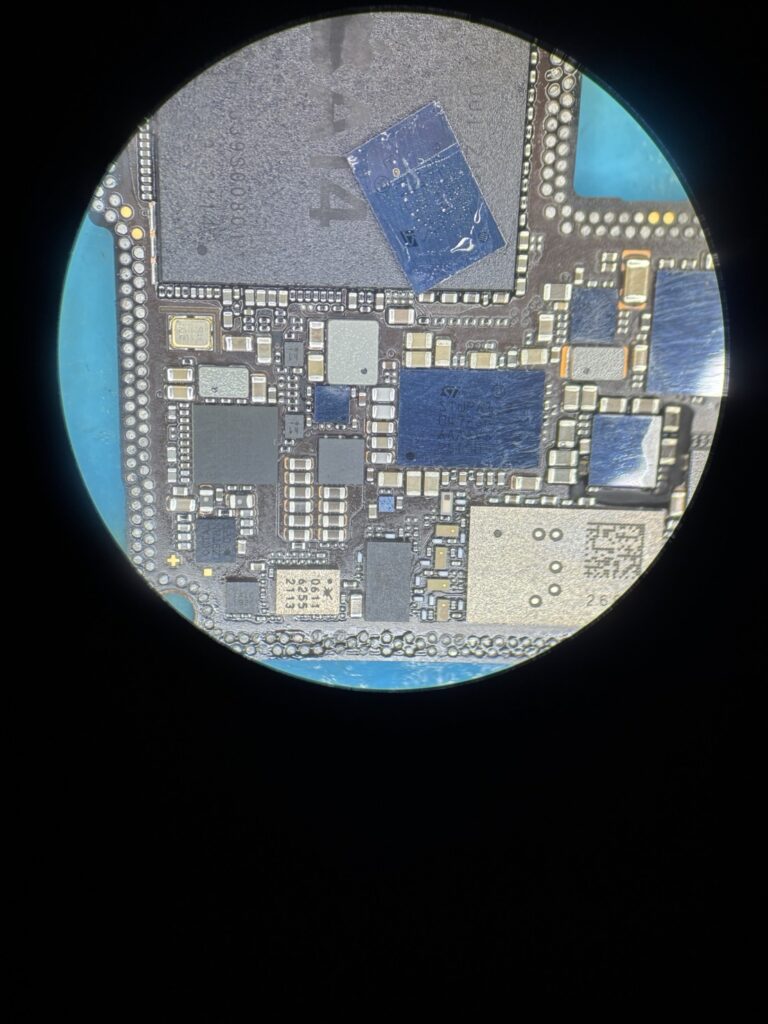

顕微鏡で見た限りでは、基板に大きな損傷は見当たりませんでした。そこで基板に直接電流を流して起動を試したところ、電源は入らず、電流の値に異常がありました。基板のどこかで漏電（電気が本来の道以外へ流れてしまうこと）が起きている状態です。

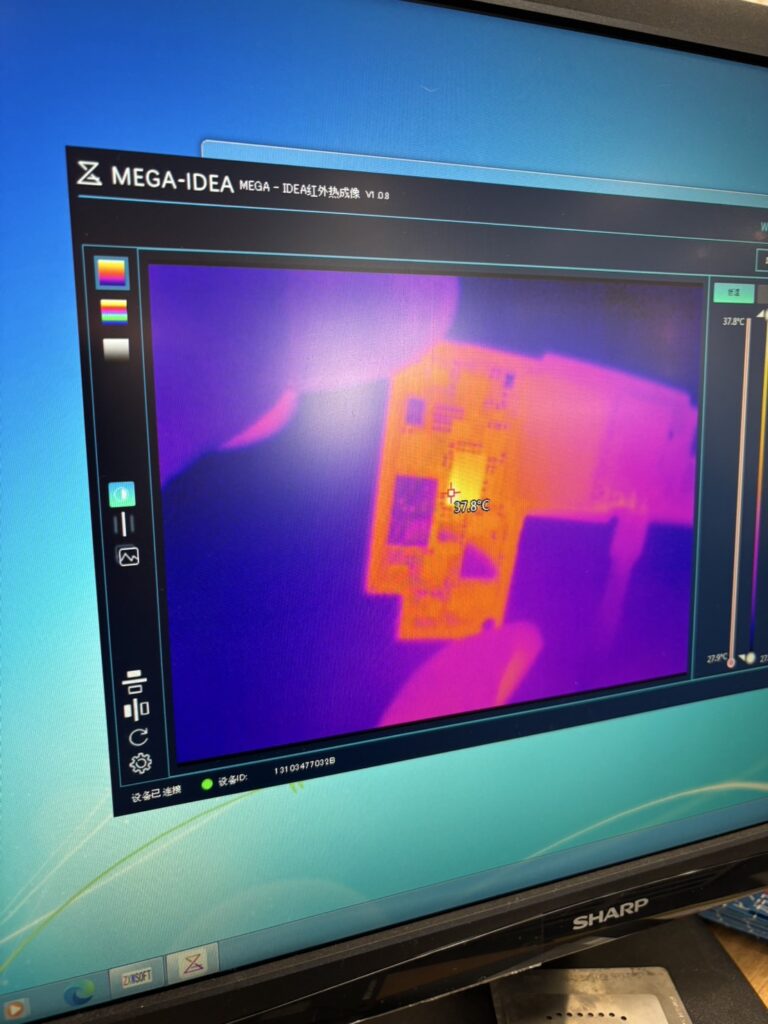

漏電している箇所は熱を持つため、サーモグラフィーカメラ（熱を色で見るカメラ）で熱の出ている場所を探しました。

基板を分離して調査

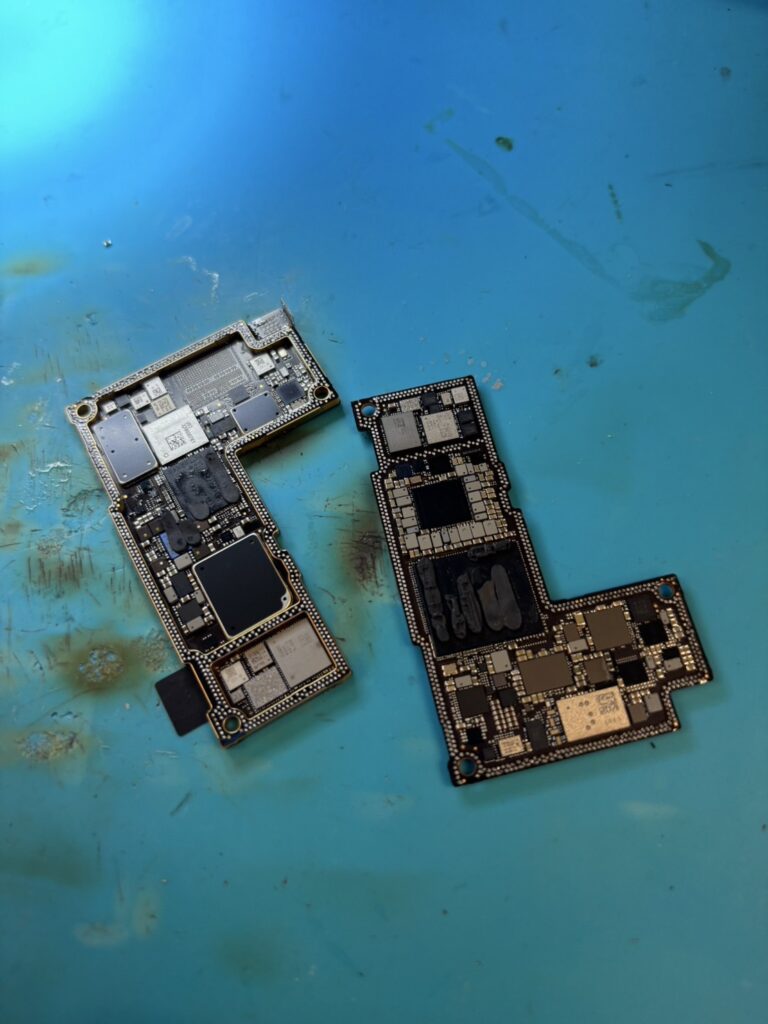

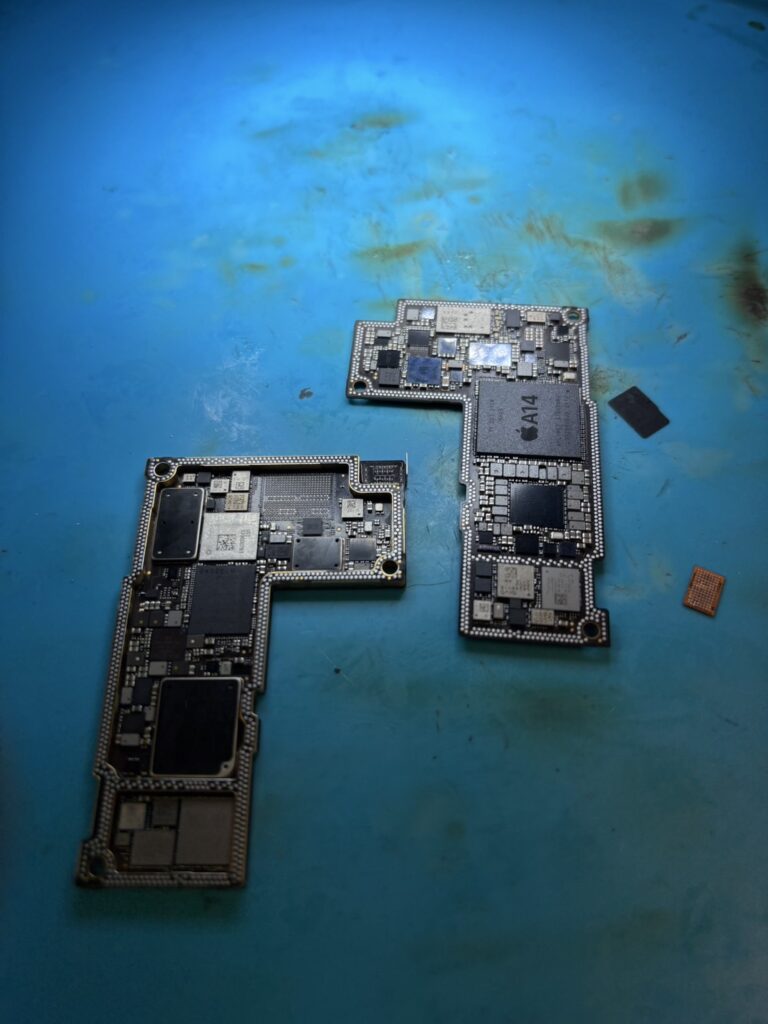

iPhone 12 Pro Maxの基板は上下2層になっています。CPUやストレージがある上の基板と、通信関係のチップがある下の基板に分離して、さらに詳しく調べました。

原因：充電制御チップ「STWPA1-3」の破損

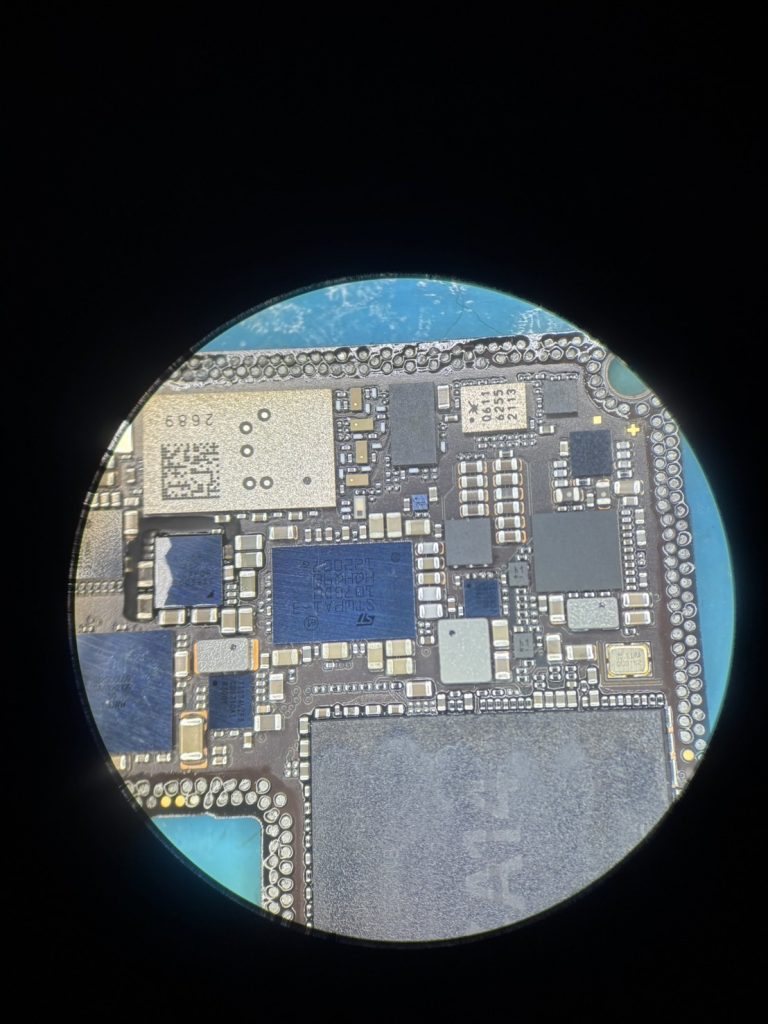

サーモグラフィーカメラで調べた結果、上の基板にある充電を制御するチップ「STWPA1-3」から異常な熱が出ていました。

行った作業

チップの取り外し

故障していたチップを取り外して調べると、チップ自体にクラック（ひび割れ）が入っていました。落下や圧迫などの強い衝撃で基板にゆがみが出て、チップが割れたものと考えられます。

新しいチップの取り付けと基板の再接合

新しいSTWPA1-3チップを取り付けてはんだ付けし、顕微鏡でショートや接触不良がないことを確認しました。

分離していた2層の基板を元の状態に戻し、動作確認に進みました。

修理結果

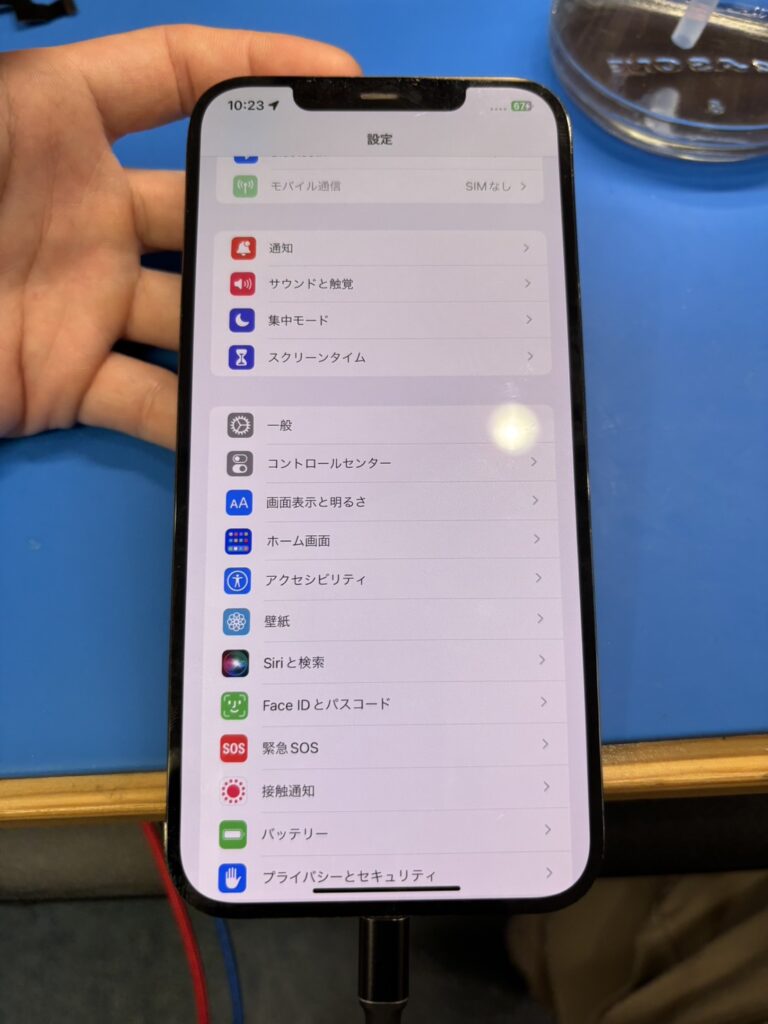

基板の動作テストで電源が入ることを確認し、端末を組み立てたあとも問題なく起動しました。データはすべて残ったままで、画面ロックの解除もでき、写真や連絡先、アプリのデータも無事でした。

お客様によると、故障する前日の夜に端末がかなり熱くなっていたそうです。割れたチップによる漏電で熱が出ていたと考えられます。

同じ症状でお困りの方へ

iPhone 12 Pro Maxが急に熱くなったあとに電源が入らなくなった場合は、基板のチップが壊れて漏電していることがあります。そのまま使い続けると、ほかの部品にも影響が出るおそれがあるため、早めに使用をやめてご相談ください。メーカー修理では初期化が前提になるため、データを残したい方は基板修理をご検討ください。郵送での修理も受け付けています。
