当店では通常のパーツ交換修理に加え、iPhone基板修理・iPhoneデータ復旧にも対応しております。今回は、修理店様から代行修理のご依頼をいただいた「iPhone 12 mini 起動不良」の修理事例をご紹介します。
「水没が原因では?」と思われていた端末でしたが、実際に基板を調べてみると意外な原因が隠れていました。データ復旧をご希望の方、他店で断られてしまった方の参考になれば幸いです。
ご依頼内容:水没が疑われるiPhone 12 miniの起動不良
今回お預かりしたのは、水没が原因と思われる起動不良のiPhone 12 mini。修理店様からの代行修理のご依頼です。
お客様は「端末内部に大切なデータがある」とのこと。こういったケースでは、端末を丸ごと交換するのではなく、基板を修理して元の端末を起動させることがデータ復旧への唯一の道になります。
分解・顕微鏡での確認 ― 水没の痕跡なし?

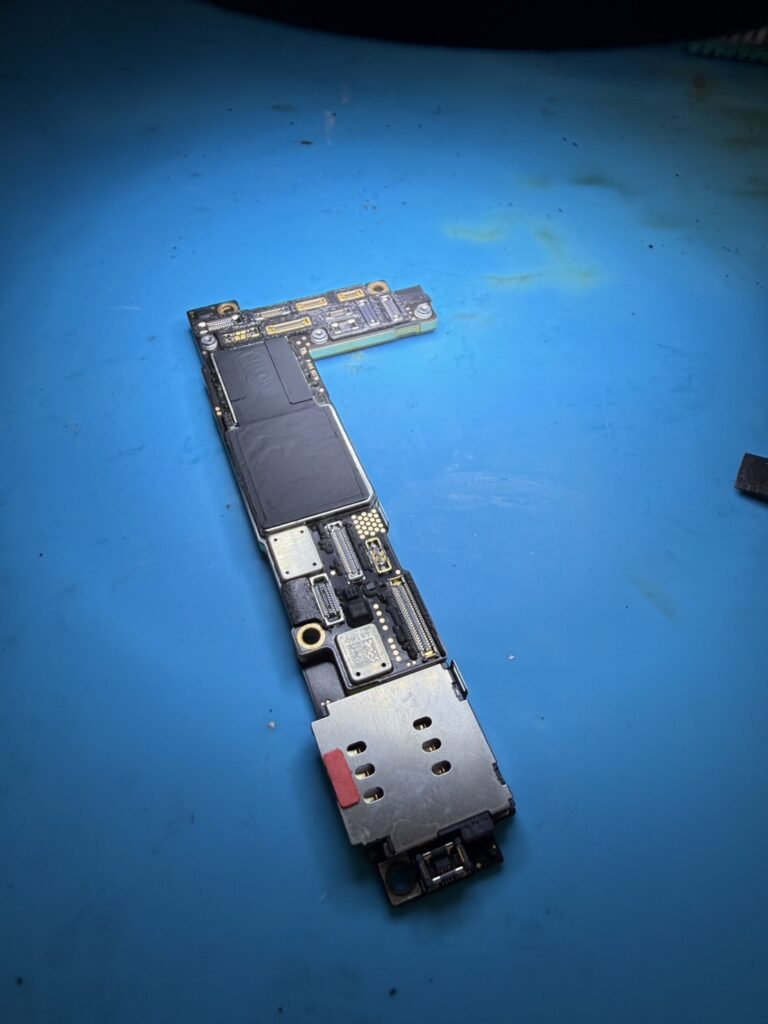

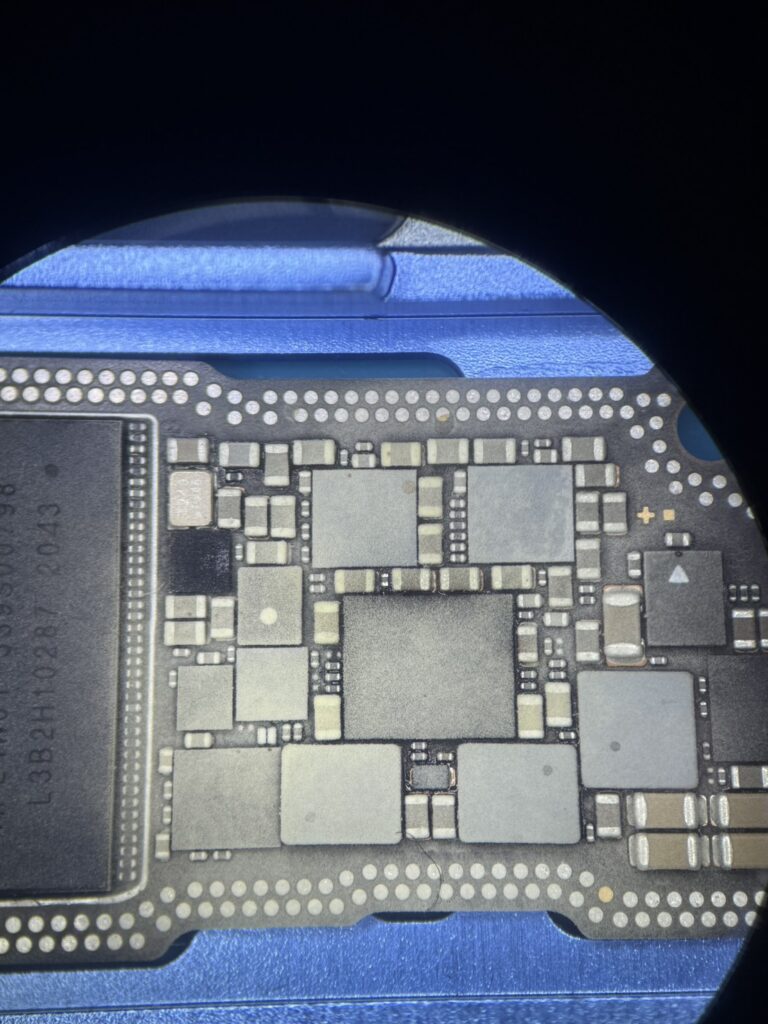

まずは端末を分解し、顕微鏡で基板内部を確認していきます。
ところが、内部をくまなく確認しても水没の痕跡が見当たりません。水没端末であれば腐食や液体侵入の跡が残っているはずですが、今回はそれがない。この時点で「原因は水没ではない可能性が高い」と判断し、電気的な故障を疑って調査を進めることにしました。
直流電源での通電チェック ― 基板のどこかでショートが発生

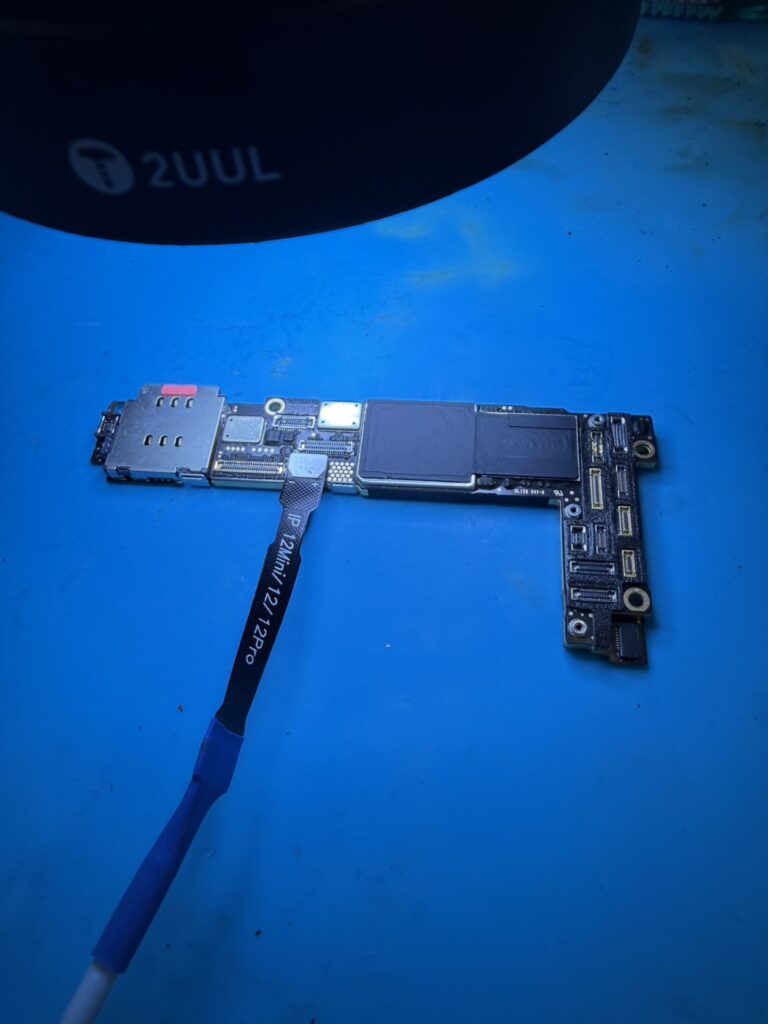

基板に直流安定化電源を接続して電流の流れを確認したところ、基板のどこかでショート(短絡)が発生し、熱を持っていることがわかりました。

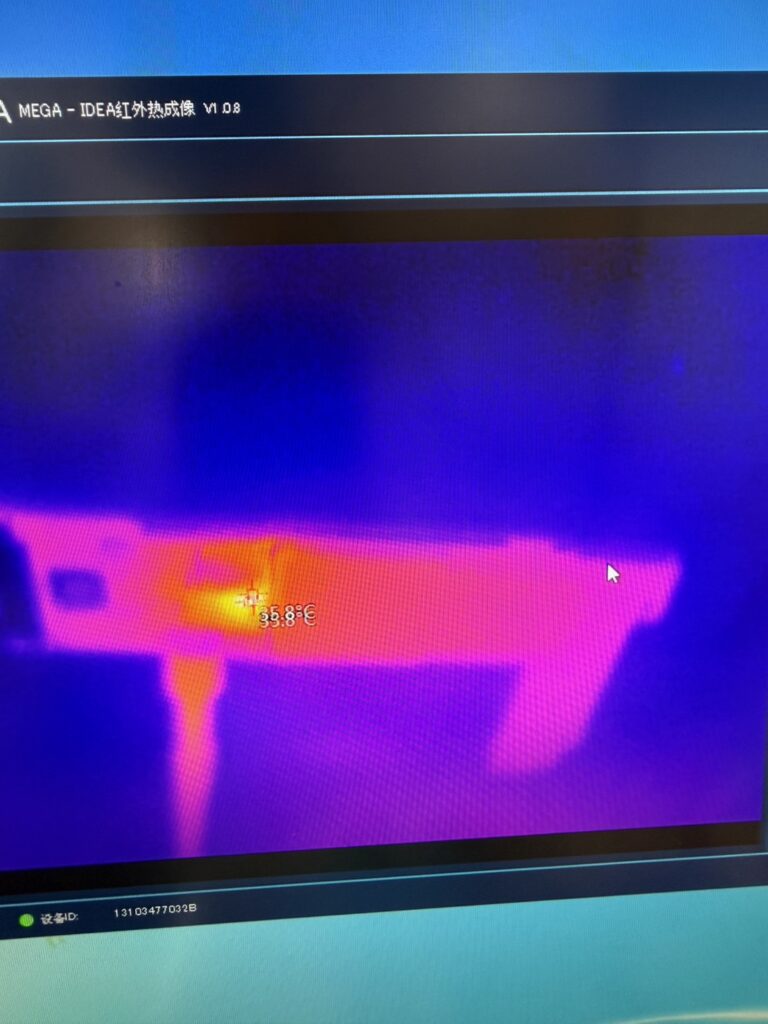

そこでサーモグラフィーカメラを使って発熱箇所を確認。すると、基板の表面ではなく基板の内部に異常箇所があることが判明しました。
iPhone 12 miniは「2階建て基板」― 基板分離作業へ

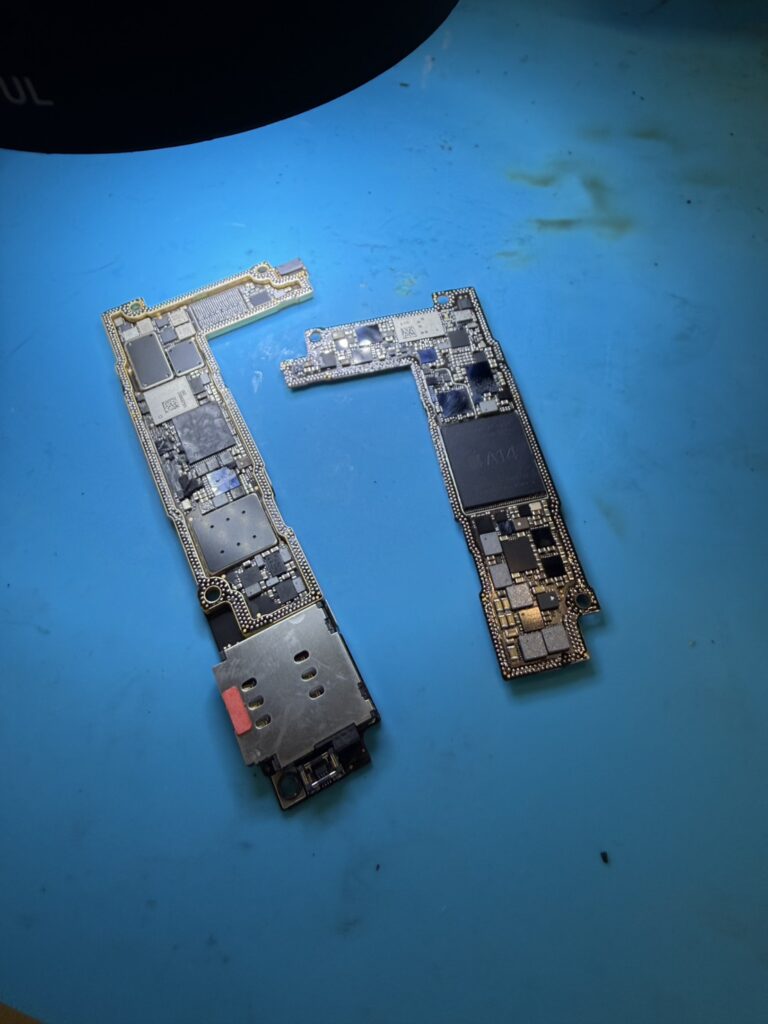

実はiPhone X以降の基板は、上基板と下基板がはんだで接合された**2階建て構造(サンドイッチ基板)**になっています。内部の異常を特定するには、この上下の基板を分離する必要があります。
基板分離は非常に繊細な作業ですが、当店では専用設備を用いて対応しています。

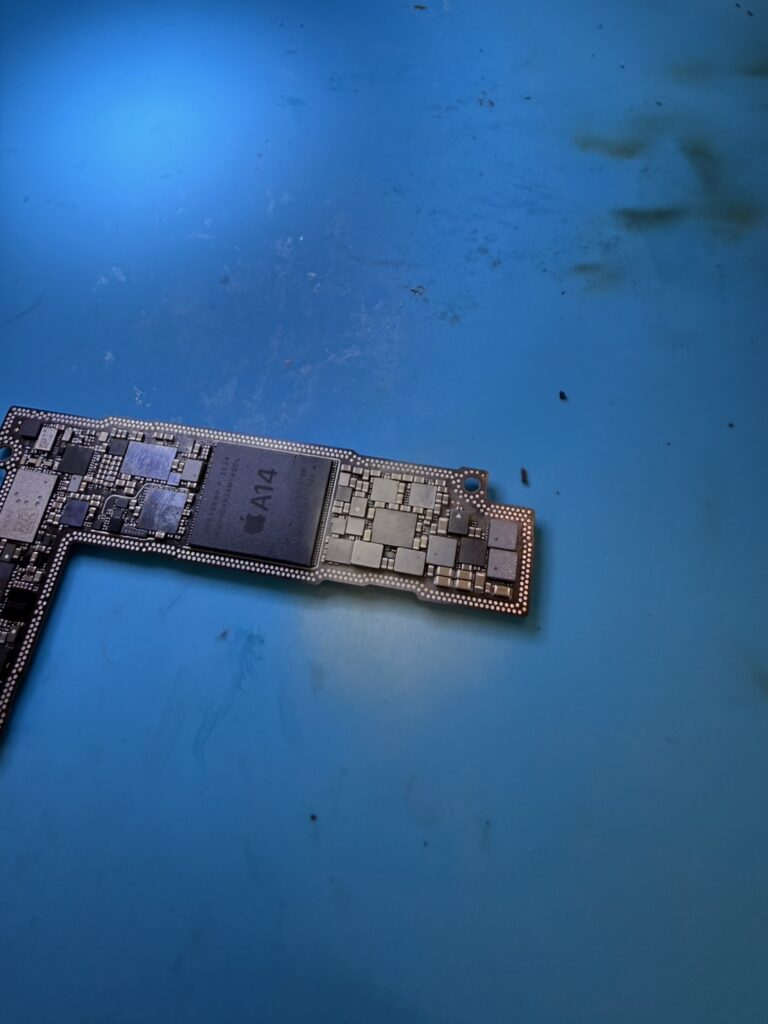

分離後、まず上基板だけに電気を流してみたところ、ショート反応が消えました。経験上、この構造の故障は上基板側に原因があることがほとんどなのですが、今回は珍しく下基板側に問題があるようです。
専用治具でショート箇所を徹底調査
上下の基板を単体でそれぞれ確認しましたが、下基板単体でも明確な異常箇所は見つかりません。

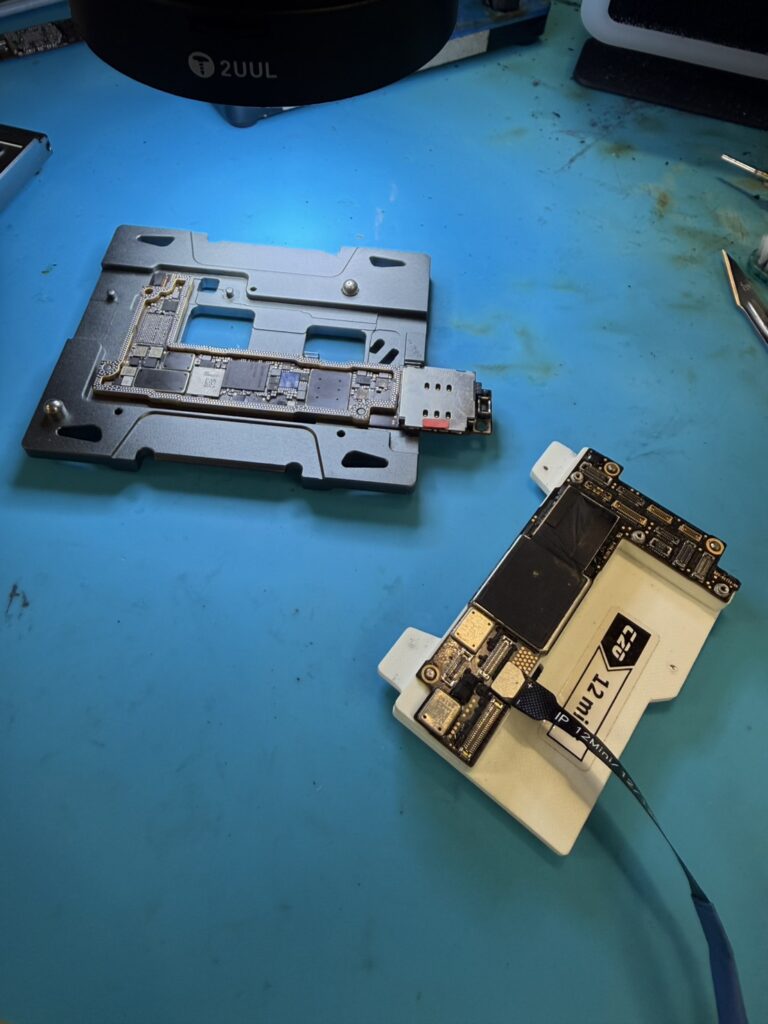

そこで、本来はんだで接合されている上下基板をテスト用の専用治具で仮接続しながら、通電状態での異常箇所を探っていきました。

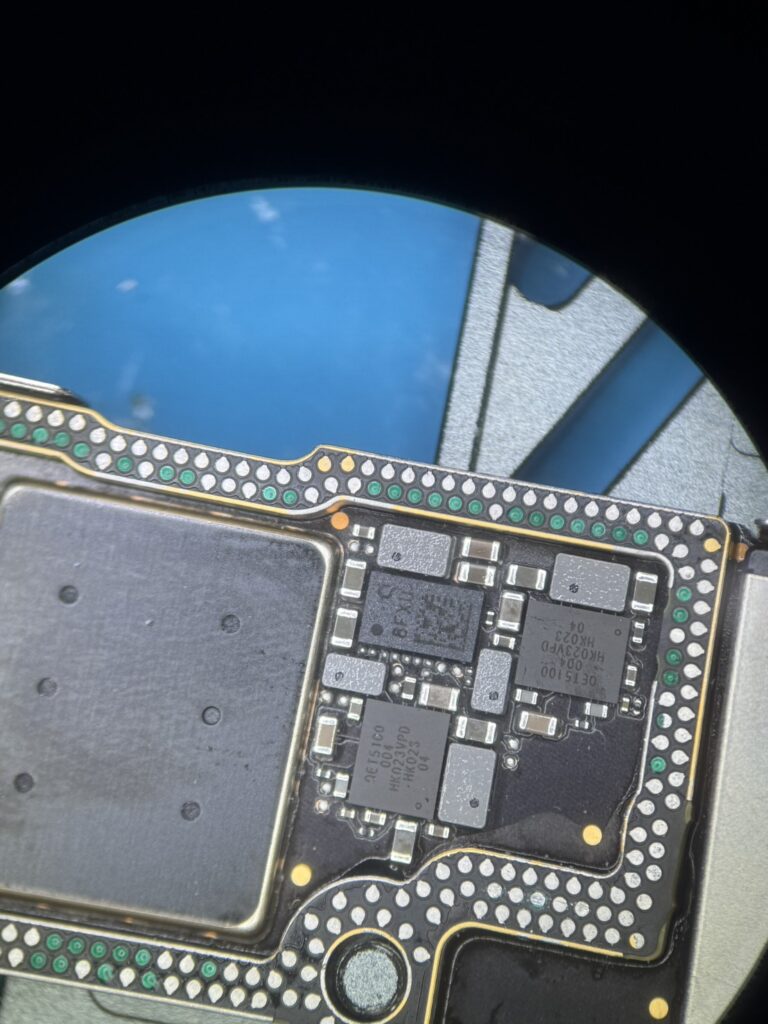

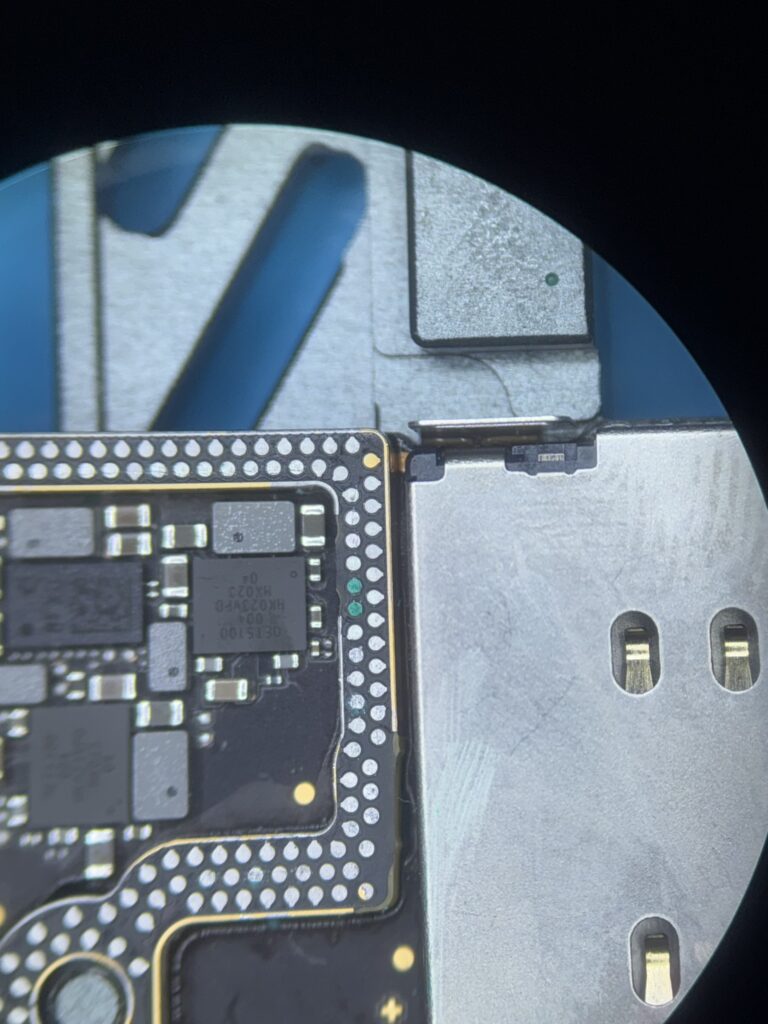

調査の結果、あるチップが発熱していることを確認。チップ交換を行い、さらにチップ下のパターン(配線)も調べましたが、そこには特段の異常はありませんでした。
さらに検証を重ねると、上下の基板が接続された時にだけショート反応が現れることが判明。つまり、本来つながってはいけない箇所同士が、どこかで導通してしまっているということです。

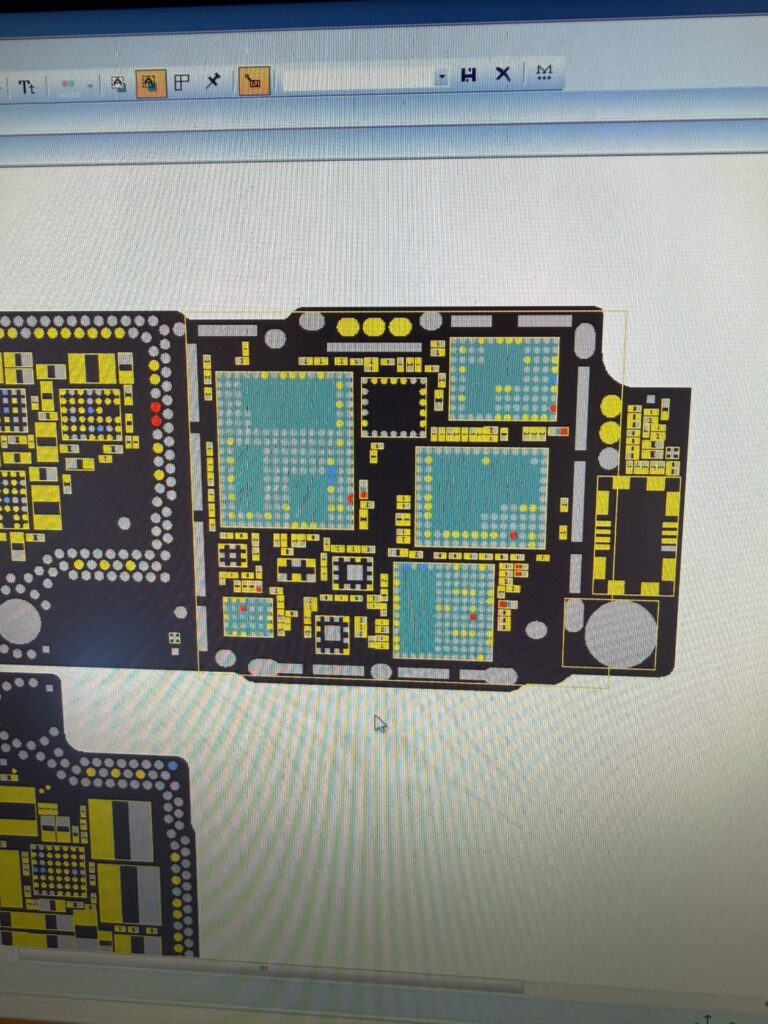

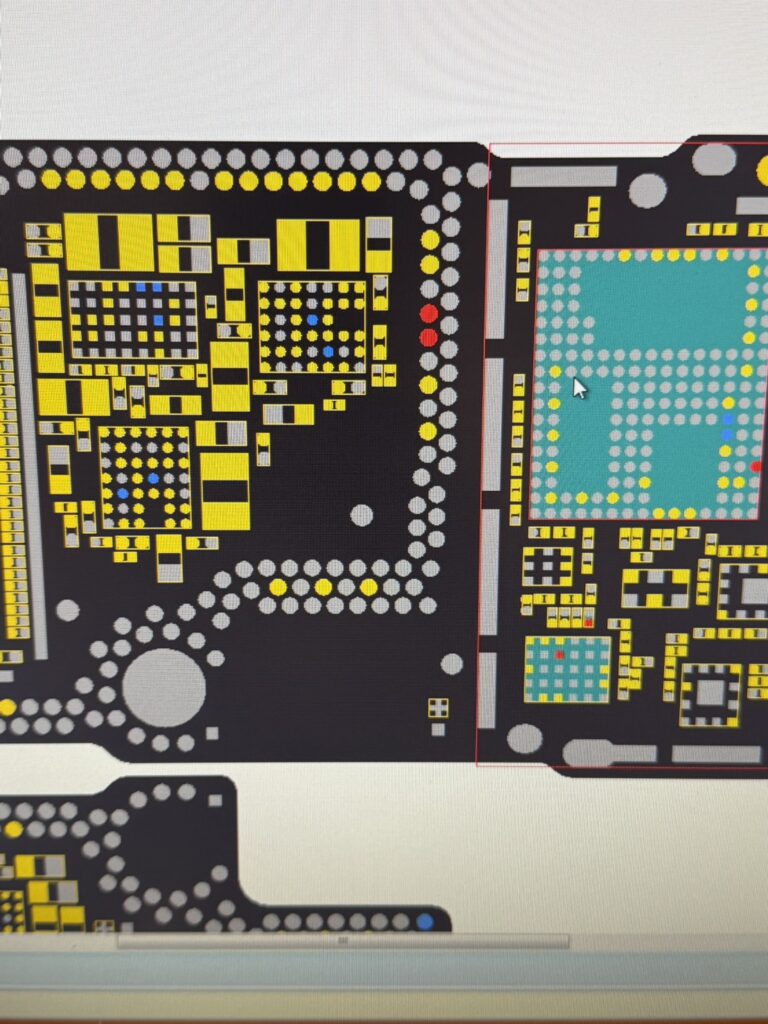

接続箇所を一つずつ丁寧に確認していき、ついに上基板と下基板の間で短絡している箇所を特定することができました。
修理完了 ― 無事に起動、大切なデータもそのまま
特定した短絡箇所を絶縁処理でふさぎ、上下基板を元通りに接合。端末に組み戻して電源を入れたところ――

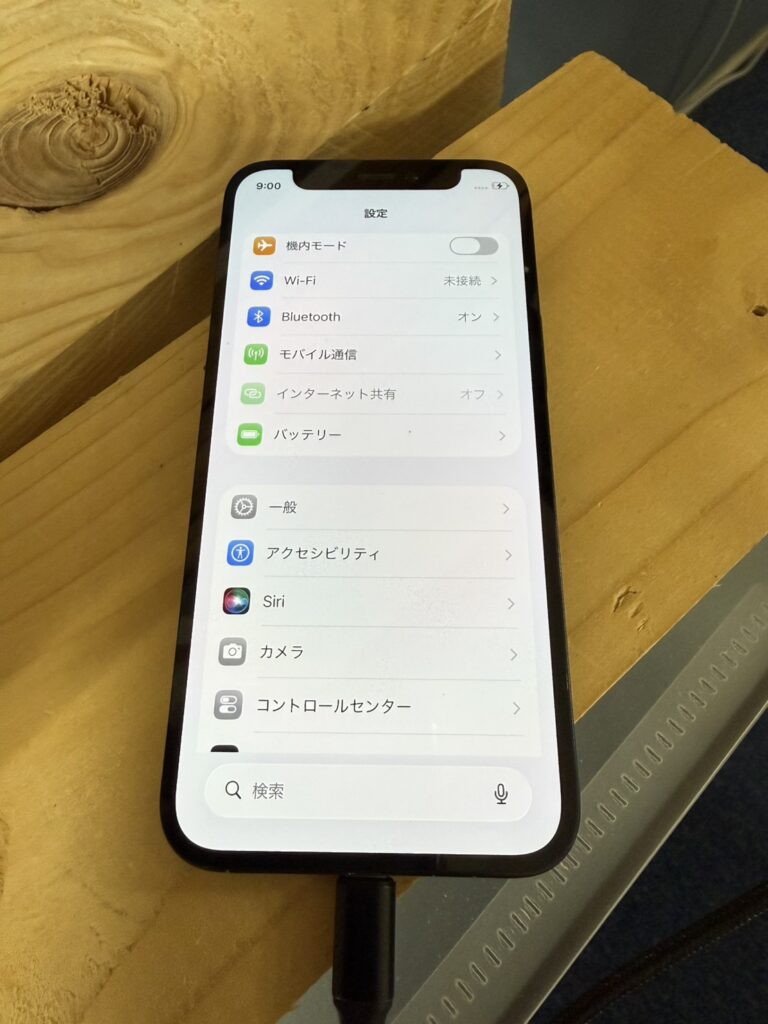

無事、問題なく起動しました。
画面表示などにも異常はなく、やはり今回の起動不良は水没が原因ではなく、基板内部の短絡が原因だったと考えられます。
お客様の大切なデータもそのまま。端末が起動すればデータの取り出しやバックアップも可能になりますので、無事にお返しできて本当に良かったです。
