iPhone・iPad基板修理ストックリペアのブログを拝見いただきありがとうございます。

修理店様から修理依頼をいただきました。
iPhoneの画面が表示されないとご相談頂いたそうでその後正常なディスプレイに交換を行ったようですが画面の表示の反応は変わらず真っ暗だったようです、たまに画面が白黒で表示される時があると報告がありました。
このiPhone11は画面の表示に関する故障がとても多いです、今回もメイン基板の画面表示に関する箇所の故障だと思われます、端末を分解して基板の調査を行っていきます。

端末を分解して基板を取り出していきます

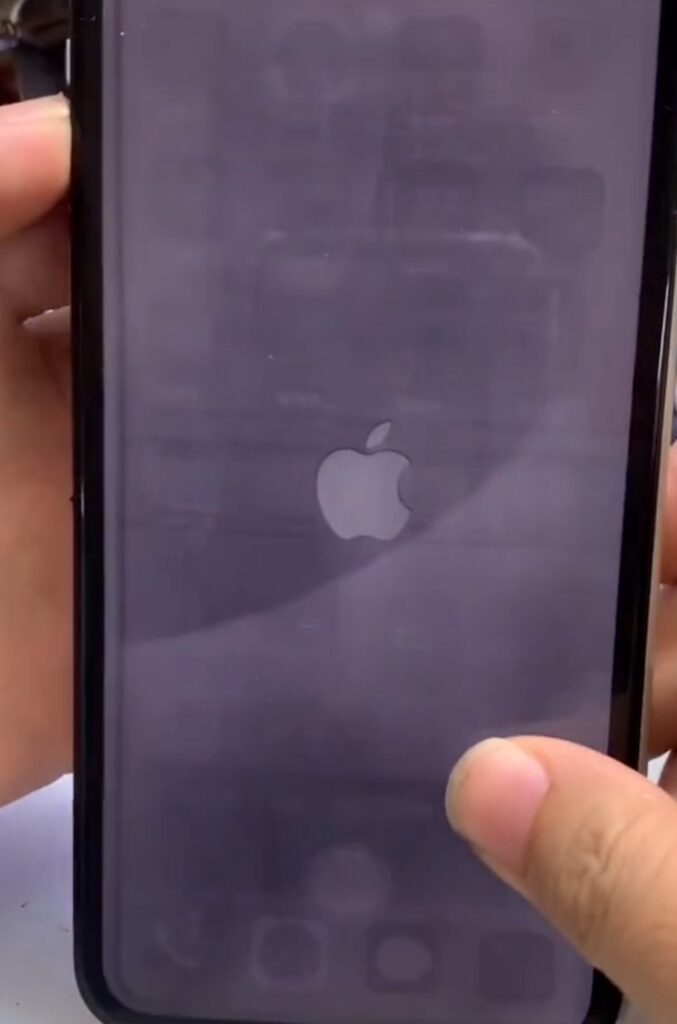

修理端末が届いてから動作確認を行ったところ端末自体は電源が入っているような状態でした、分解を行って正常な画面をつけて確認をしてみたところ確かにたまに画面表示がされることがありましたが写真のように画面が白黒に表示されました、その後画面表示は真っ暗になって操作ができる状態ではありませんでした。

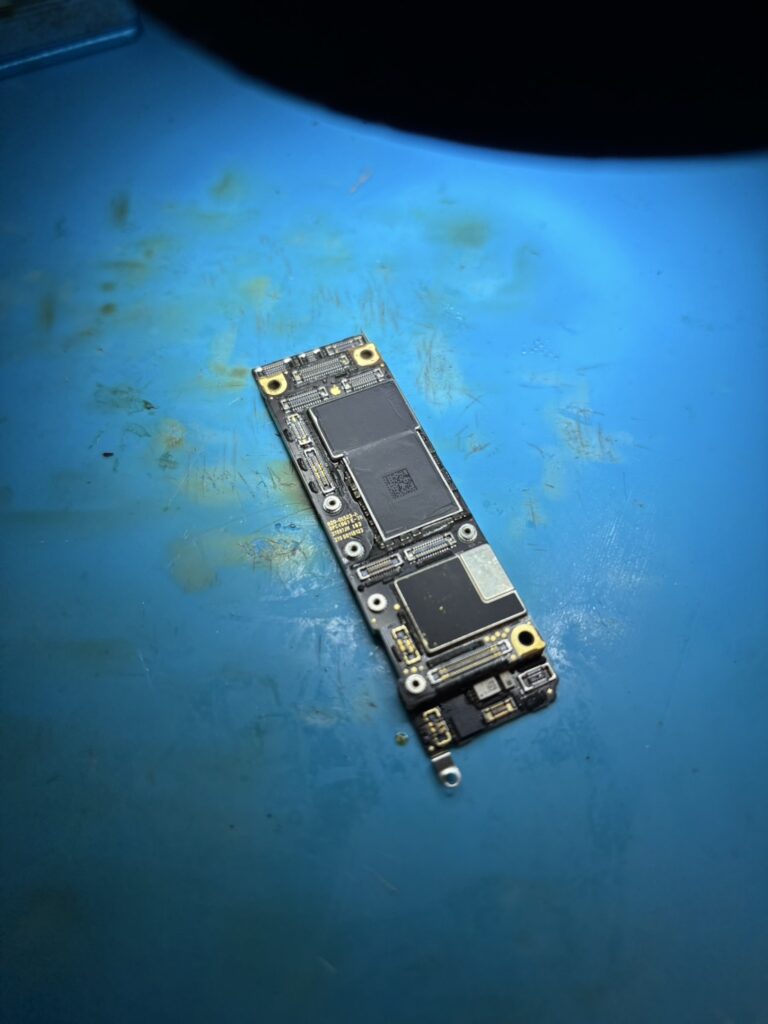

端末を分解してメイン基板を取り出しました。基板のどこが悪いか調査を進めていきます。

故障個所の特定

回路図を確認しながら基板の異常個所を探したところ基板の内部に故障個所があるようです、基板の分解を行って基板内部に異常個所がないか確認していきます。

以前に基板を分離して基板修理を行ったケース→iPhone基板修理基板分離

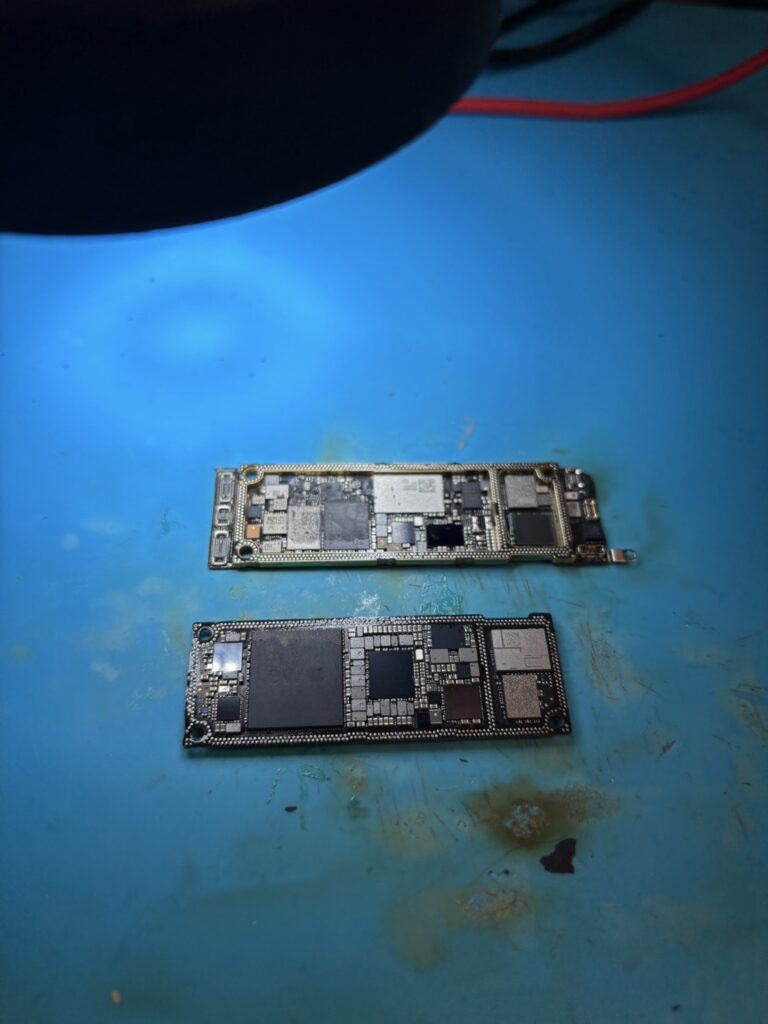

基板の分離を行いました、iPhoneの基板の下は通信関係の基板です、上は電源関係やハードディスクが配置されています。今回の故障個所は上の基板のようです。

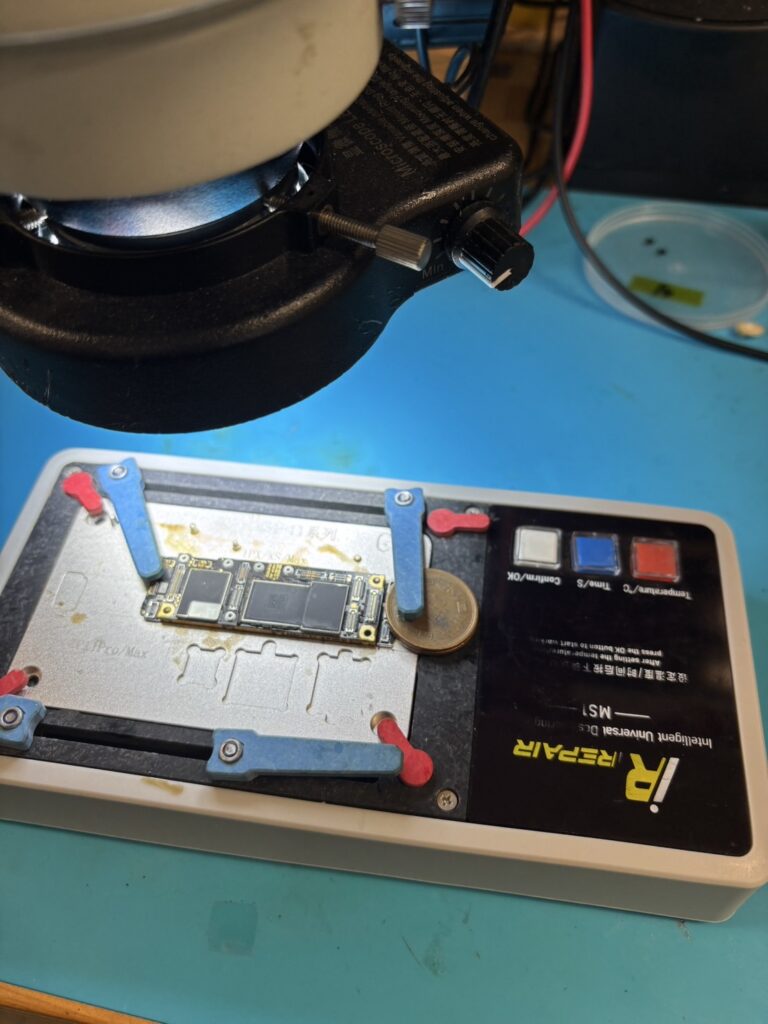

同じiPhone11の基板を用意して異常個所がないかテスターを使用して抵抗値は測っていきます。

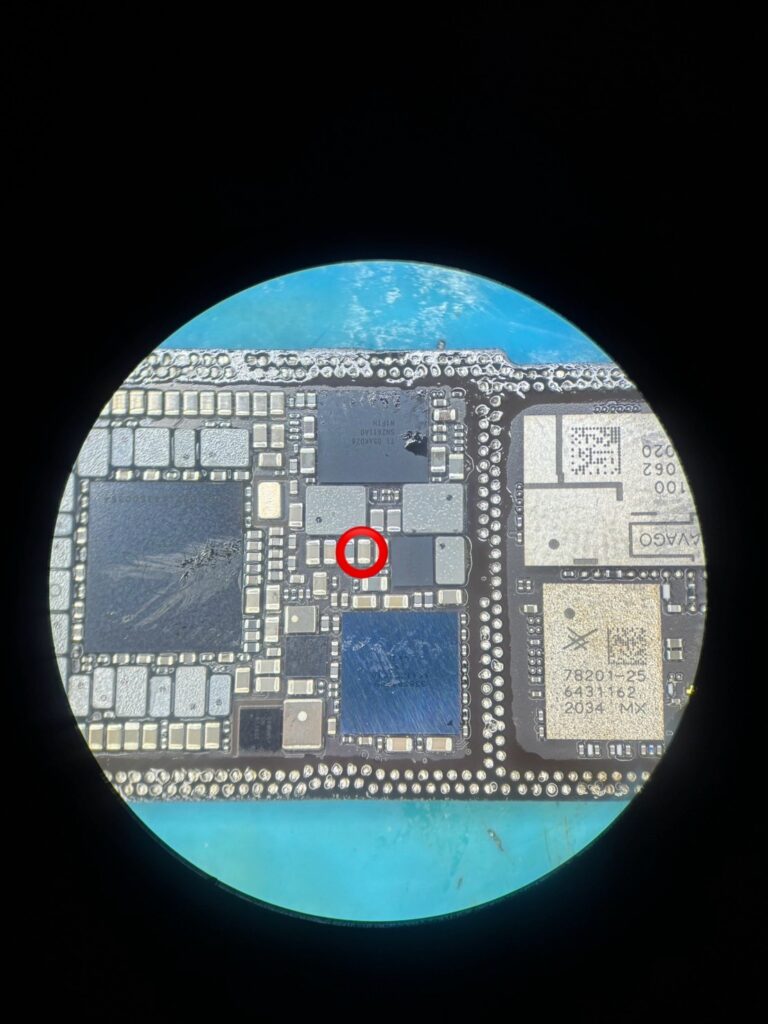

写真の箇所がショートしていることがわかりました。コンデンサの除去でショートは取り除かれました。

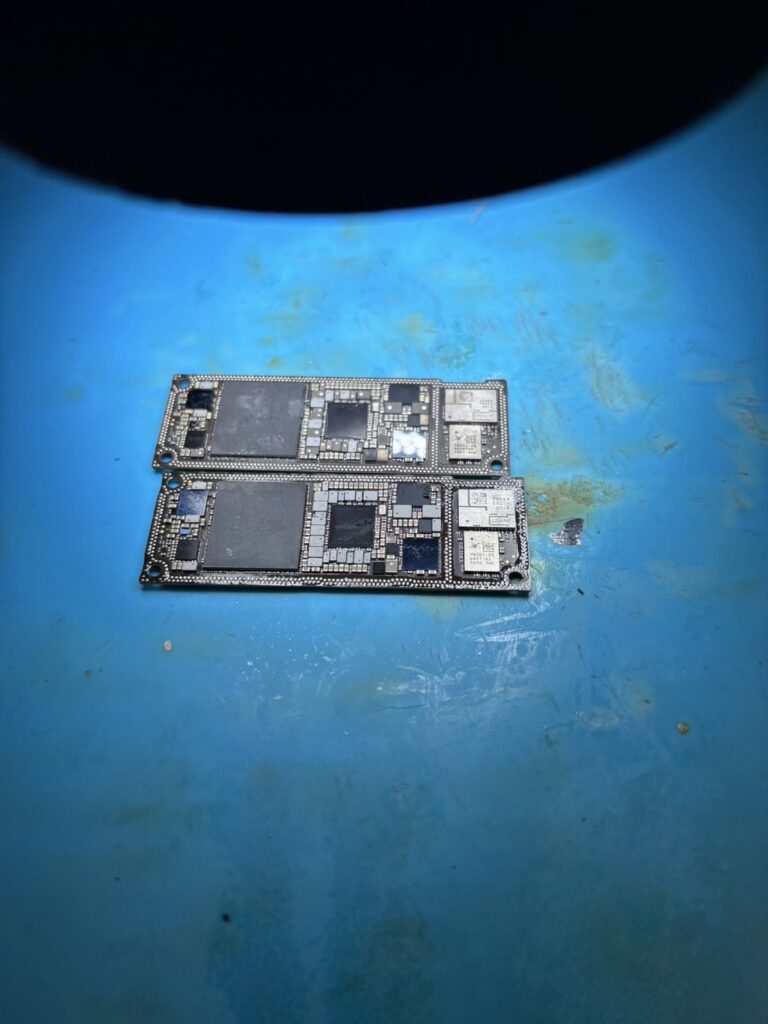

このコンデンサの先にディスプレイ表示の電源icチップがあります今回の故障原因はこの個所でした、さらに状況が悪化するとチップの故障が起きますが今回はコンデンサまでの故障でした。分離した基板を再度リボールを行って再度取付を行ってから端末に基板を戻して動作確認を行います。

基板を端末に戻して動作確認を行う。

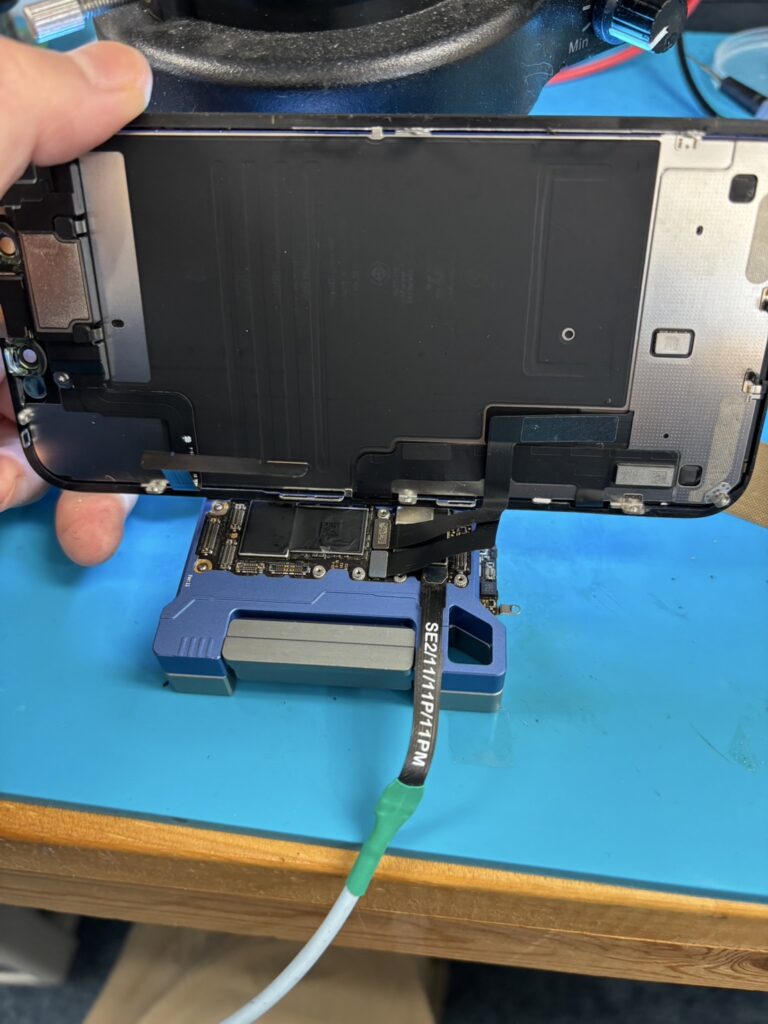

２層基板を戻す前にテストピースを用いて画面表示が問題ないか確認を行います。

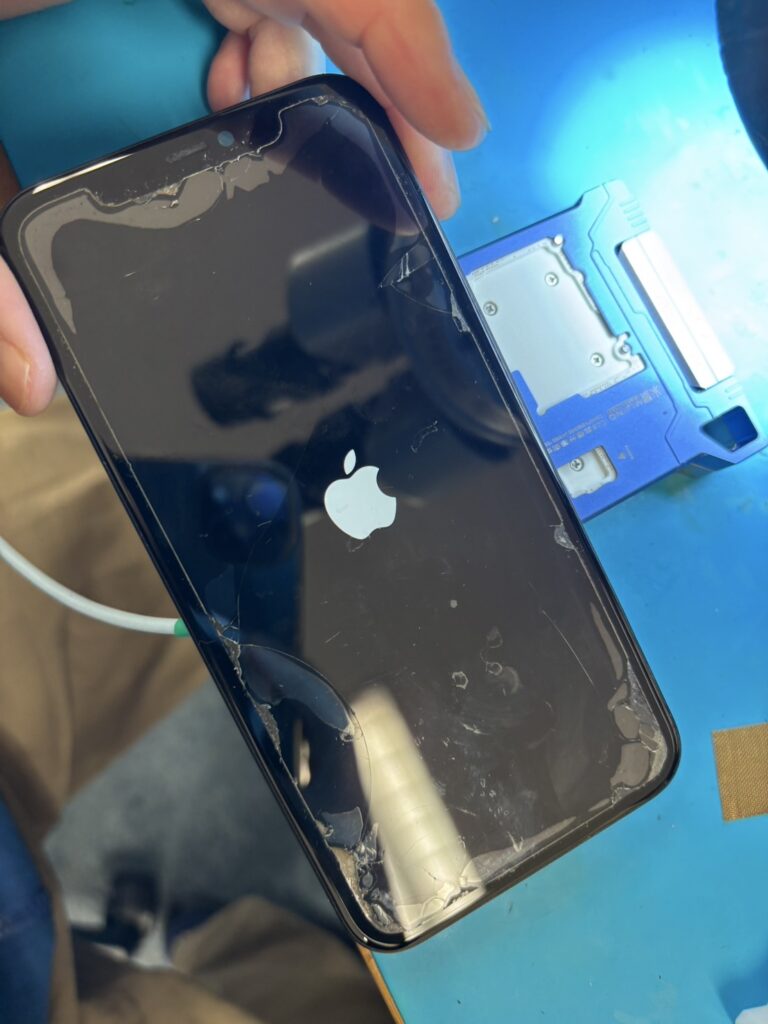

起動前のロゴマークが表示されました。

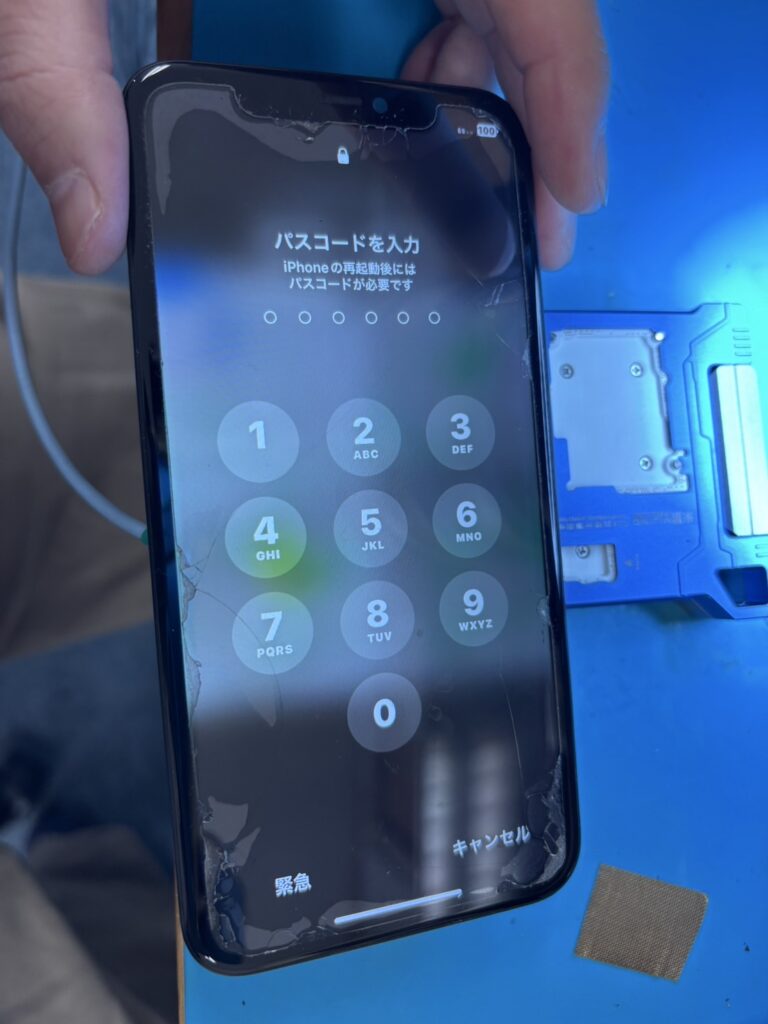

画面表示は問題ない状態になりました。
データそのまま修理完了です。
