iPad Pro 10.5インチ リンゴループで起動しない｜欠けたコイルを付け直し（基板修理）

Appleのロゴが出たまま起動しない（リンゴループ）iPad Pro 10.5インチの基板修理をご依頼いただきました。電源IC近くのコイルが取れていたため、同じ機種の基板から部品を移して直した事例です。

全国から郵送で受付中：iPadの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

ご依頼の内容

• 機種：iPad Pro 10.5インチ
• 症状：ロゴマークが表示されたあと起動しない（リンゴループ）

この症状は、iPad Pro 10.5インチに多いものです。

分解と診断

端末からメイン基板を取り出し、異常な箇所がないか確認しました。

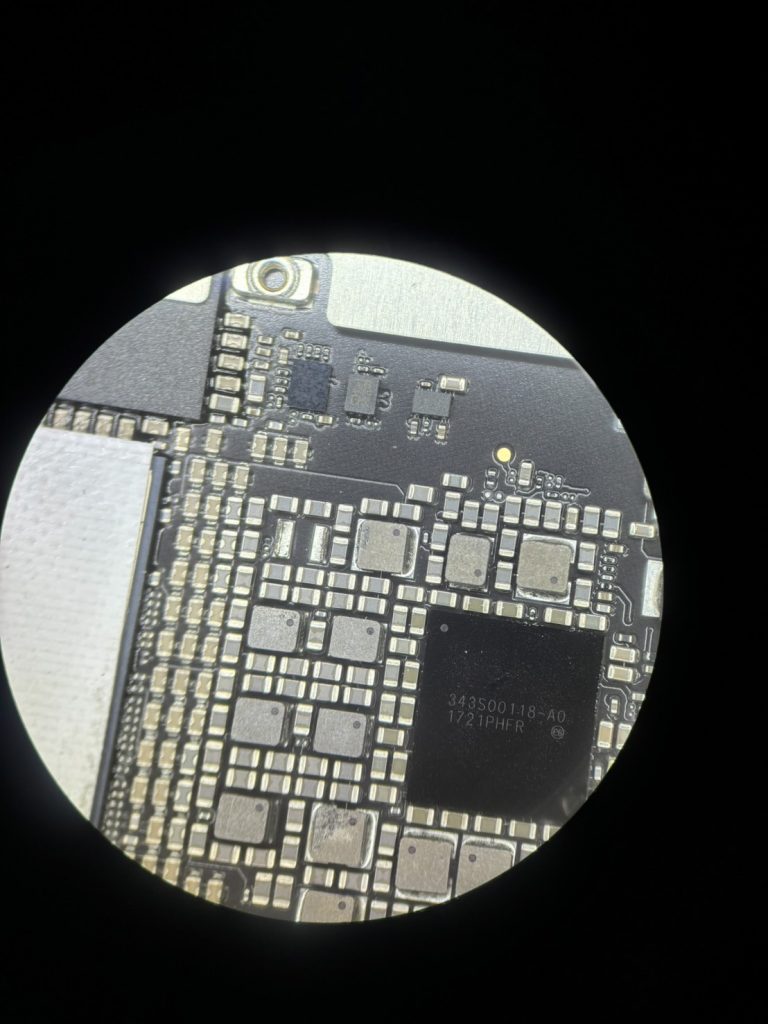

原因：電源IC近くのコイルの欠損

基板の電源ICチップの近くにあるコイル（電気を安定させる部品）が取れていました。このコイルがなくなっていたため、起動できない状態になっていました。よくある故障の例です。

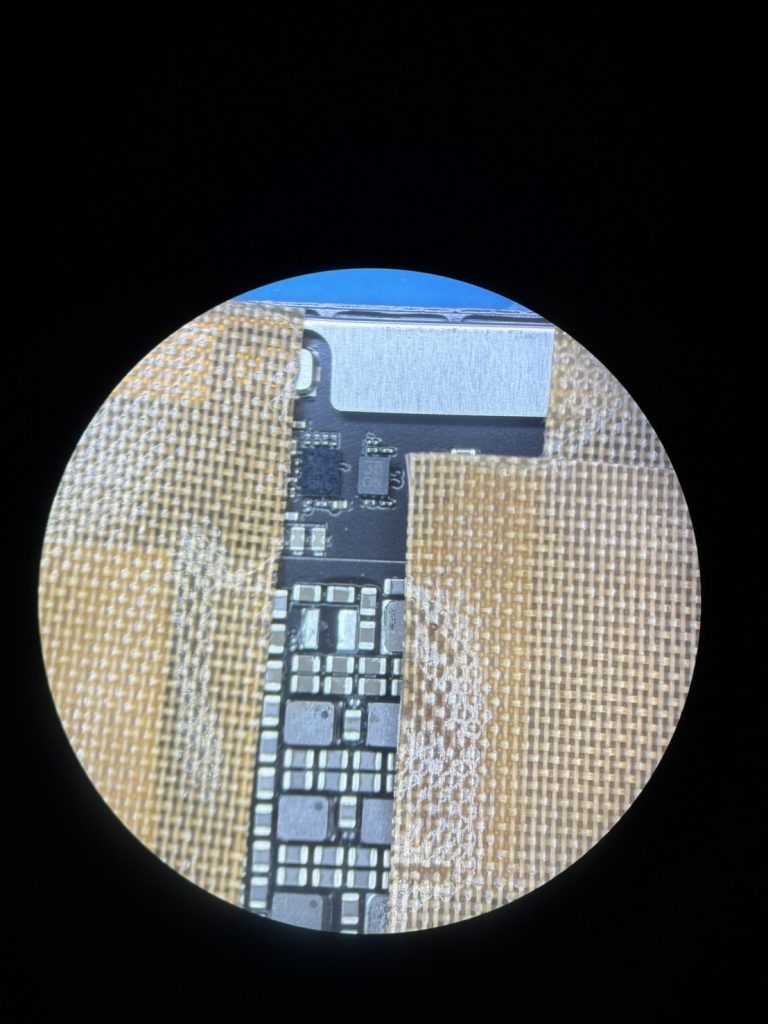

行った作業：コイルの取り付け

周りの部品に影響が出ないよう養生（熱などから保護すること）をしてから作業を始めました。同じ機種の基板から部品を取り、コイルがなくなっていた箇所に取り付けました。

修理結果

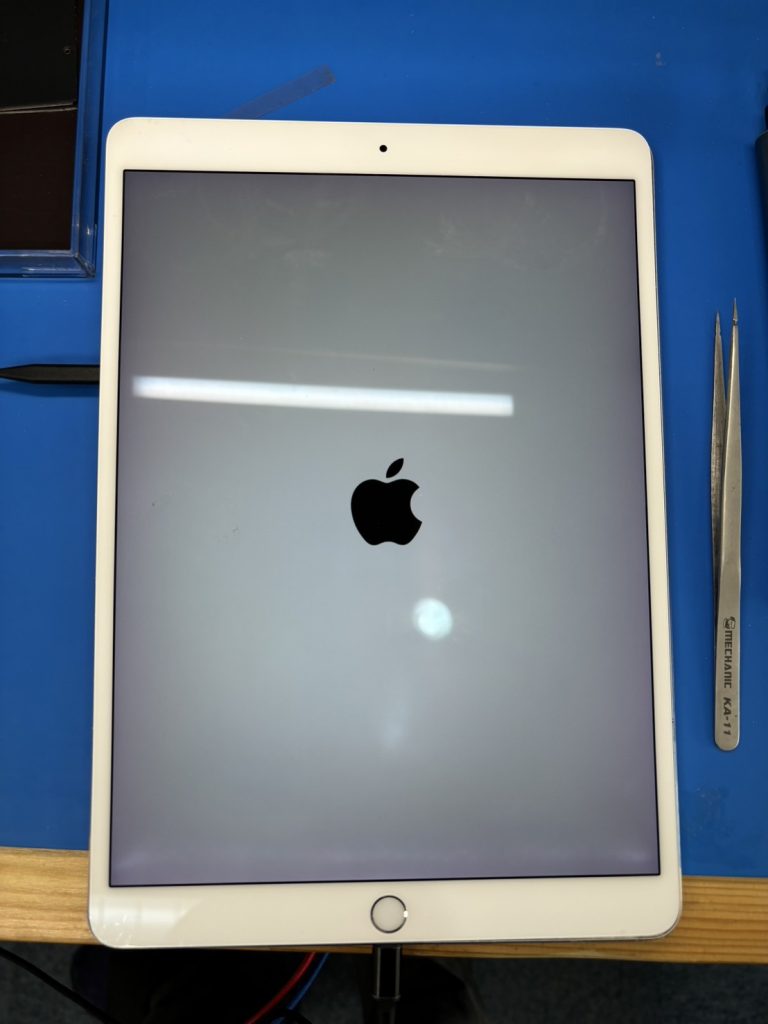

修理前は、この画面から先に進みませんでした。

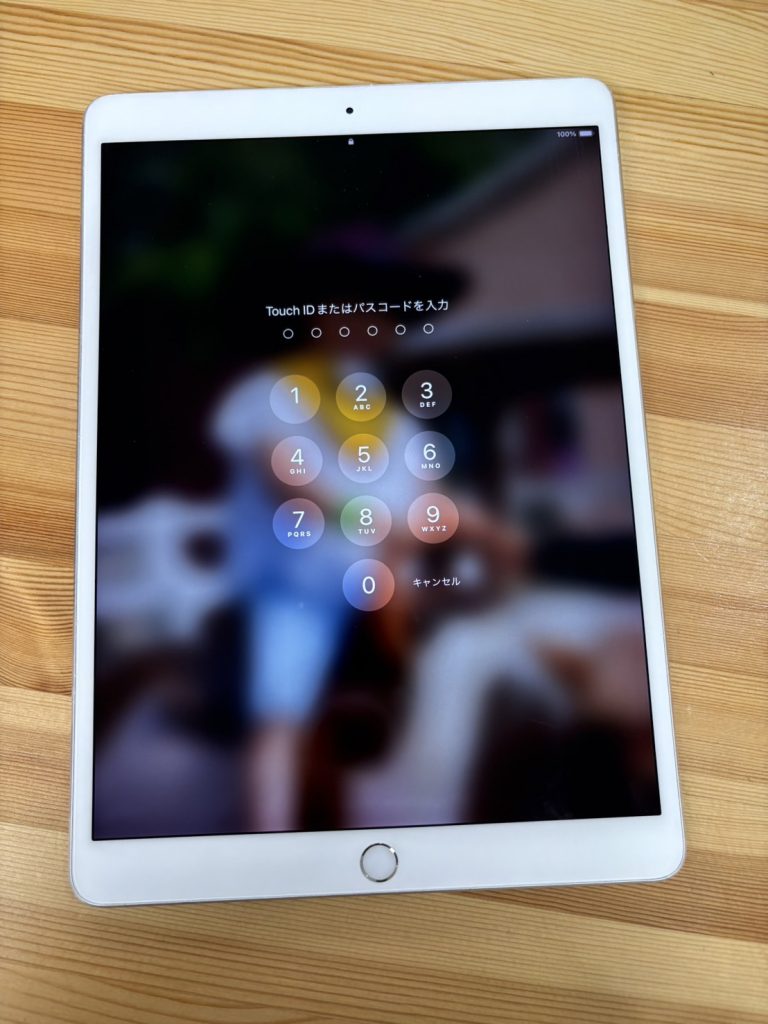

基板を端末に戻すと、無事に起動する状態になりました。コイルの欠損が起動しない原因だったことが分かりました。

同じ症状でお困りの方へ

iPad Pro 10.5インチがロゴマークのまま起動しない、再起動を繰り返すといった場合は、基板のコイルが取れていることがあります。この機種によくある故障なので、お困りの場合はご相談ください。
