AQUOS zero2 電源が入らない・ロゴで止まる｜RAM・CPU再実装の基板修理（SH-01M）

同業の修理店様から、急に電源が入らなくなったAQUOS zero2（SH-01M）の基板修理をご依頼いただきました。正常なバッテリーに付け替えても電源が入らなかったため、基板側の故障を疑って調査した事例です。

全国から郵送で受付中：Androidスマホの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

ご依頼の内容

• 機種：SHARP AQUOS zero2（型番 SH-01M）
• 症状：急に電源が入らなくなった
• 依頼元：修理店様からの代行依頼
• 確認済みのこと：正常なバッテリーを取り付けても電源が入らない

分解と診断

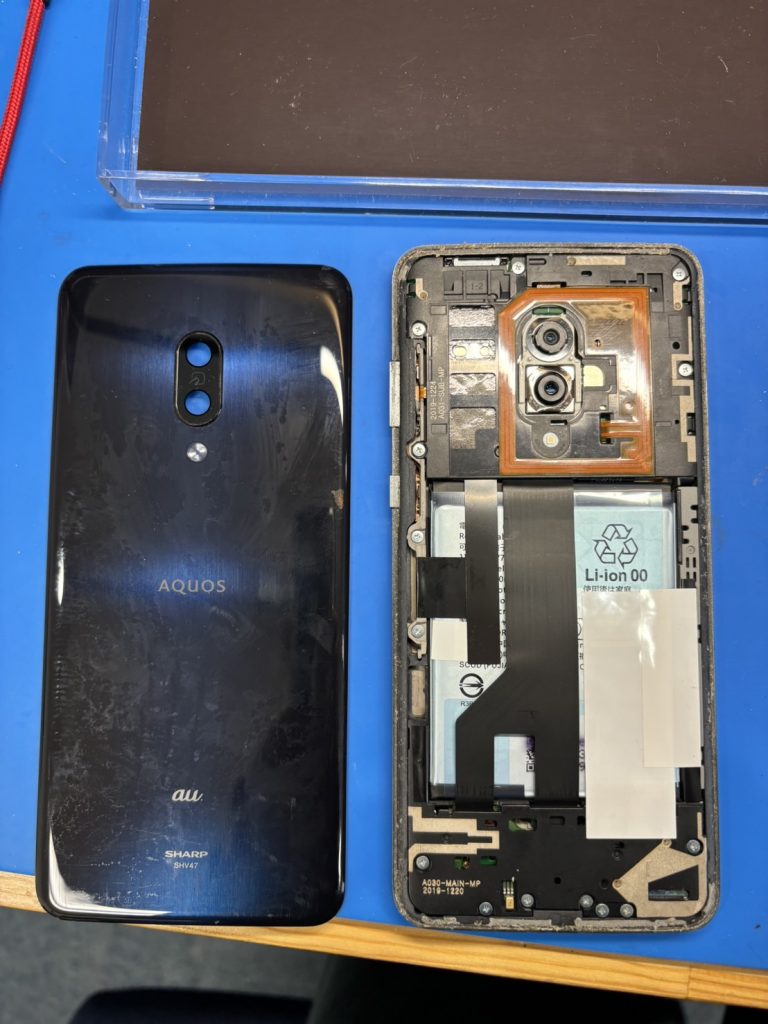

背面側から分解し、調査のためにメイン基板を本体から取り出しました。

スマホの基板は、電流を直接流すことで電源を入れることができます。電源を入れたときの電流の流れを確認したところ、基板のどこかでショート（本来つながらない回路同士がつながってしまう状態）が起きている様子はありませんでした。

原因：RAMとCPUのはんだクラック

Androidスマホでは、メイン基板にあるRAMやCPUのはんだが熱によってはがれる「はんだクラック」が起き、端末が起動しなくなることがあります。この機種はこの症状がとても多く、今回もRAMとCPUのはんだクラックと判断しました。

行った作業

RAMとCPUの取り外し

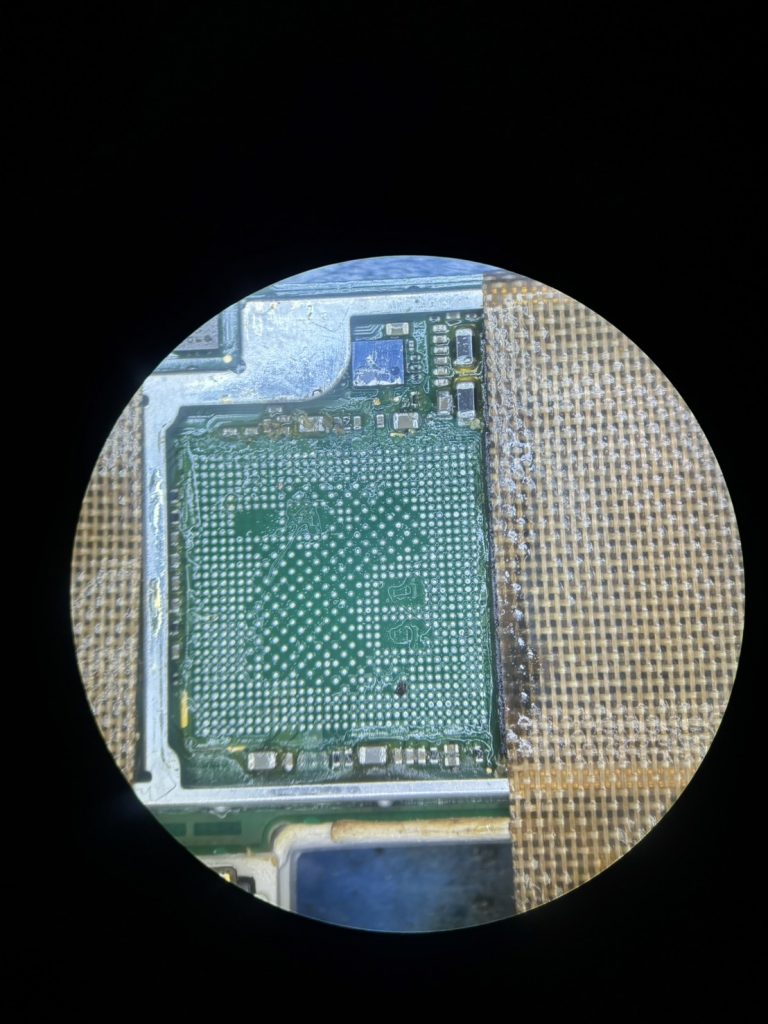

RAMとCPUを一度取り外した状態です。すぐ隣にはデータが入っているストレージがあるため、影響が出ないよう注意しながら作業しました。

はんだボールの作り直し（リボール）

RAMとCPUの裏側には、もともとはんだボールが並んでいますが、取り外すと欠けてしまいます。そこで古いはんだをきれいに取り除き、新しいはんだボールを作り直します。

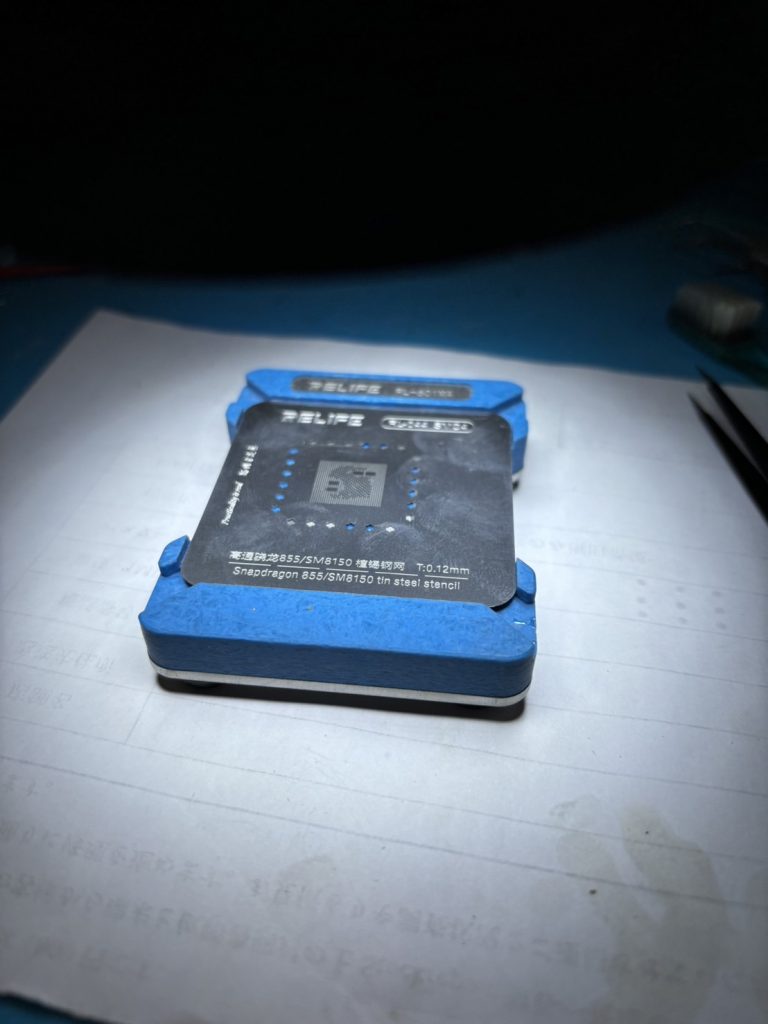

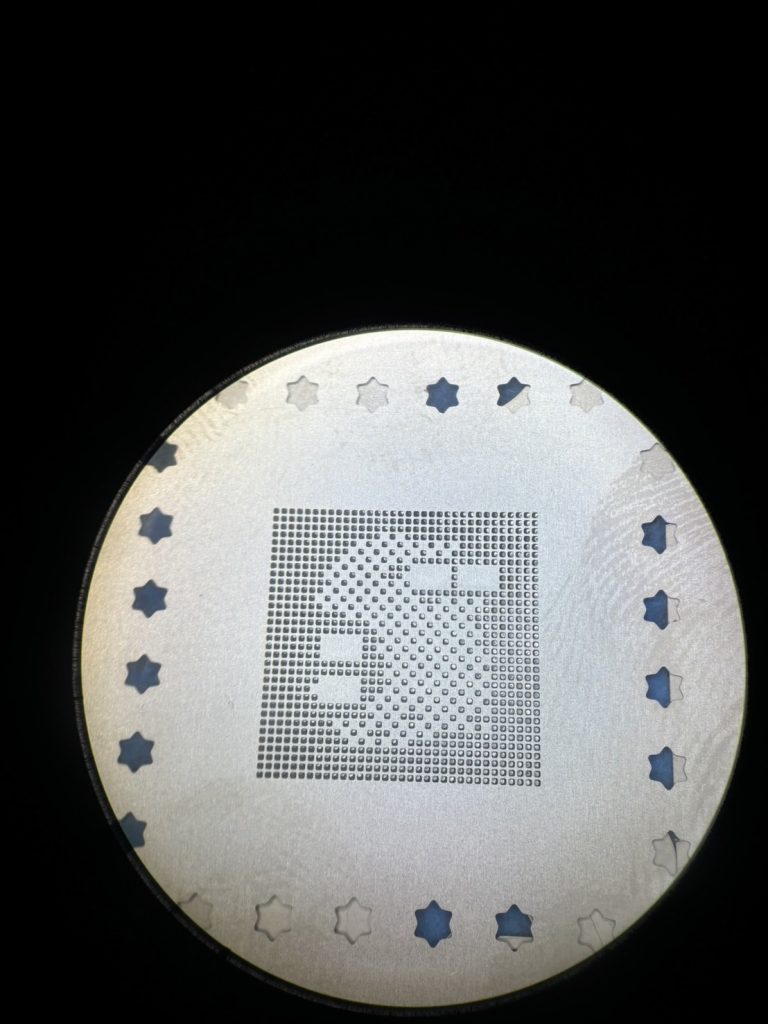

こちらはCPUのはんだボールを作るためのステンシル（型）です。これを使うと、細かいはんだボールを均一に作ることができます。

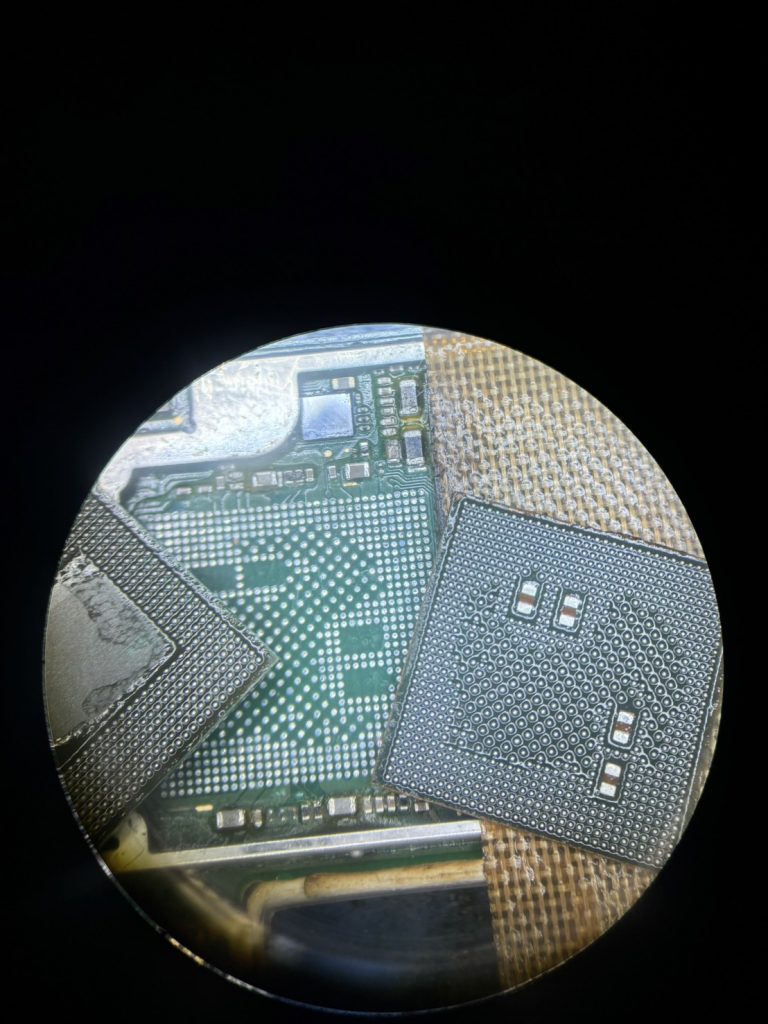

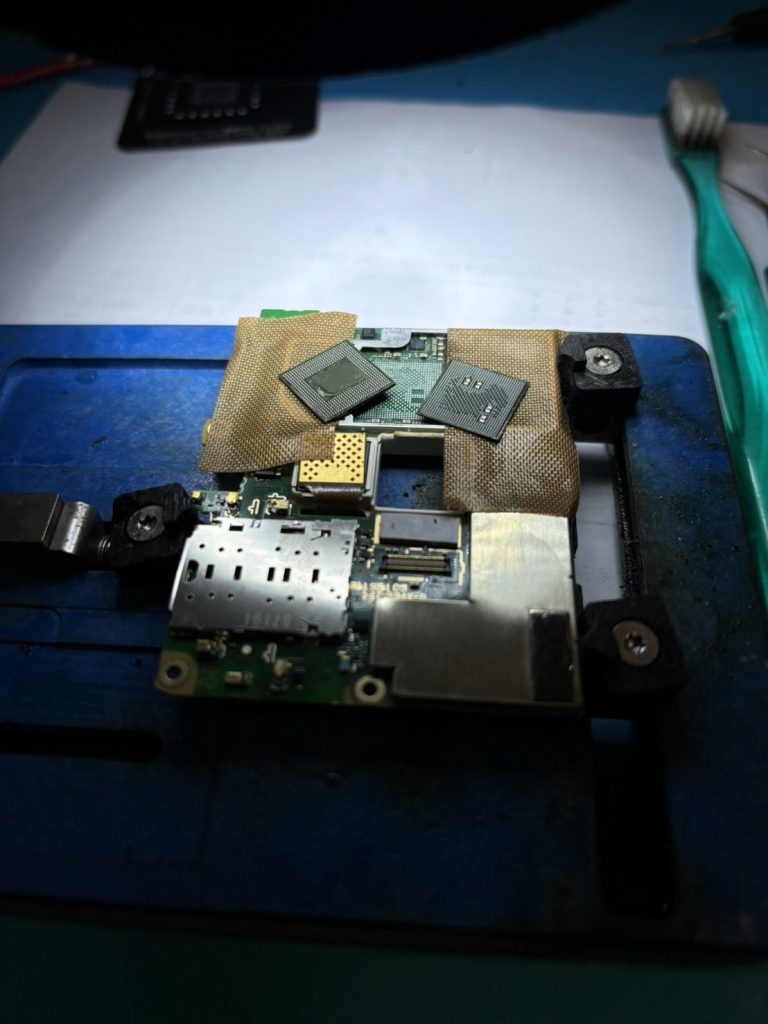

RAM側とCPU側の両方で、はんだボールの形成が完了しました。このあとヒートガンで加熱しながら、RAMとCPUを基板に取り付け直しました。

修理結果

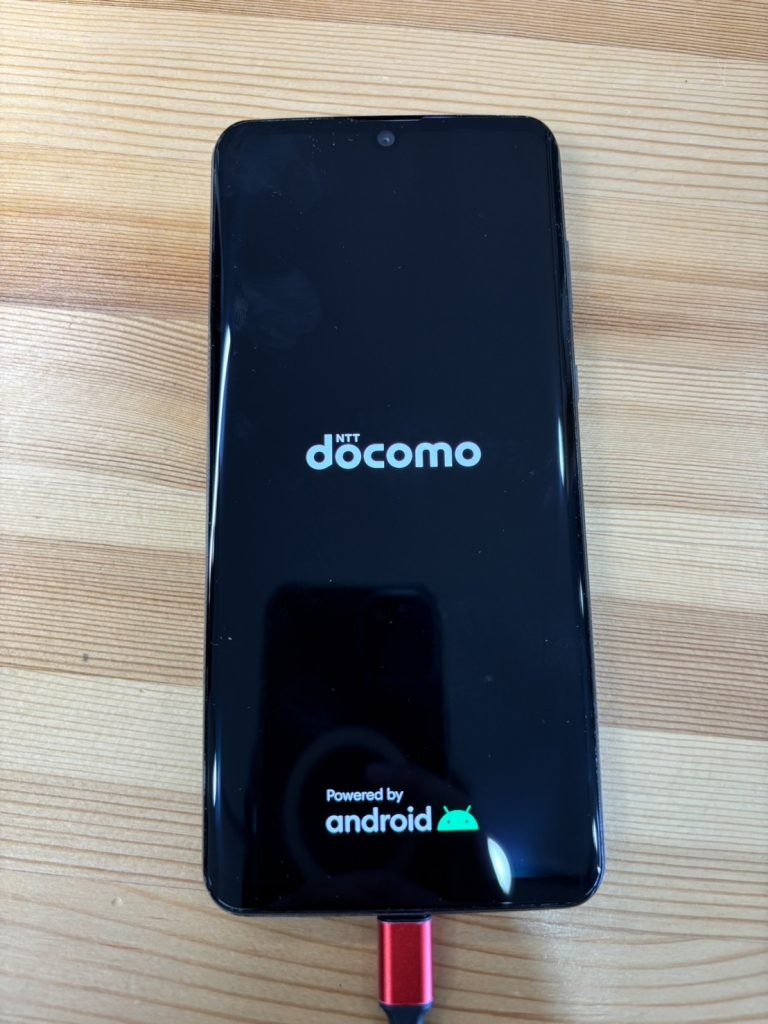

作業前は画面に何も表示されませんでしたが、取り付け直したあとは画面が表示されるようになりました。

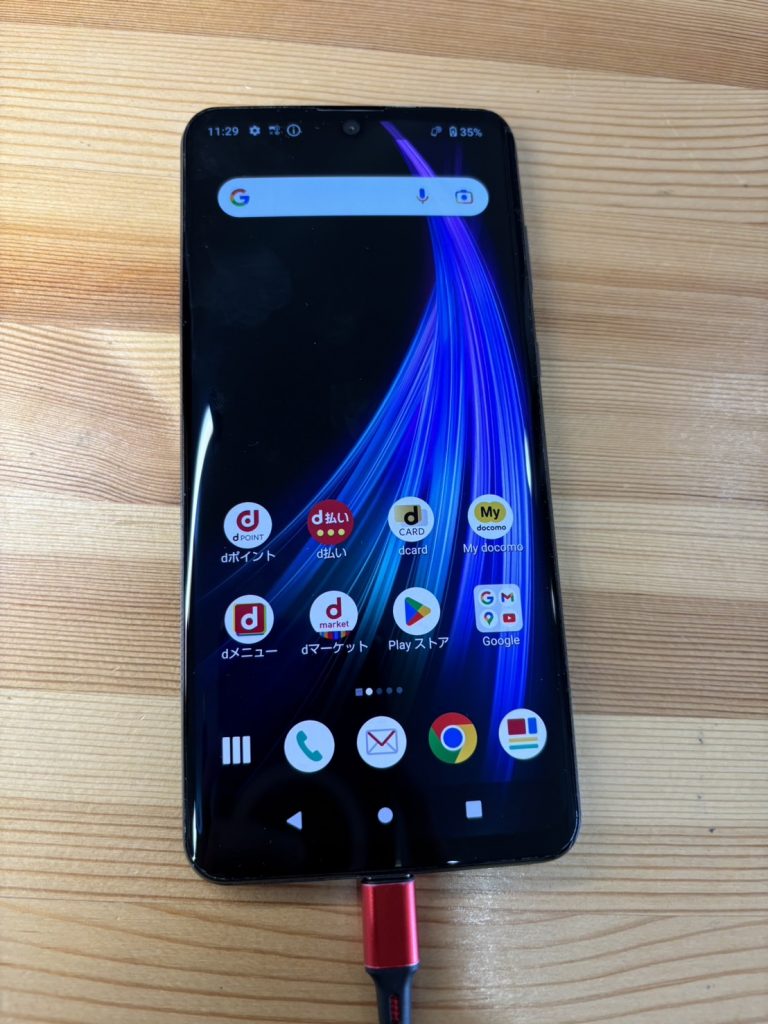

端末は無事に起動する状態になりました。

追記：同じ症状の別のAQUOS zero2（2025年10月22日）

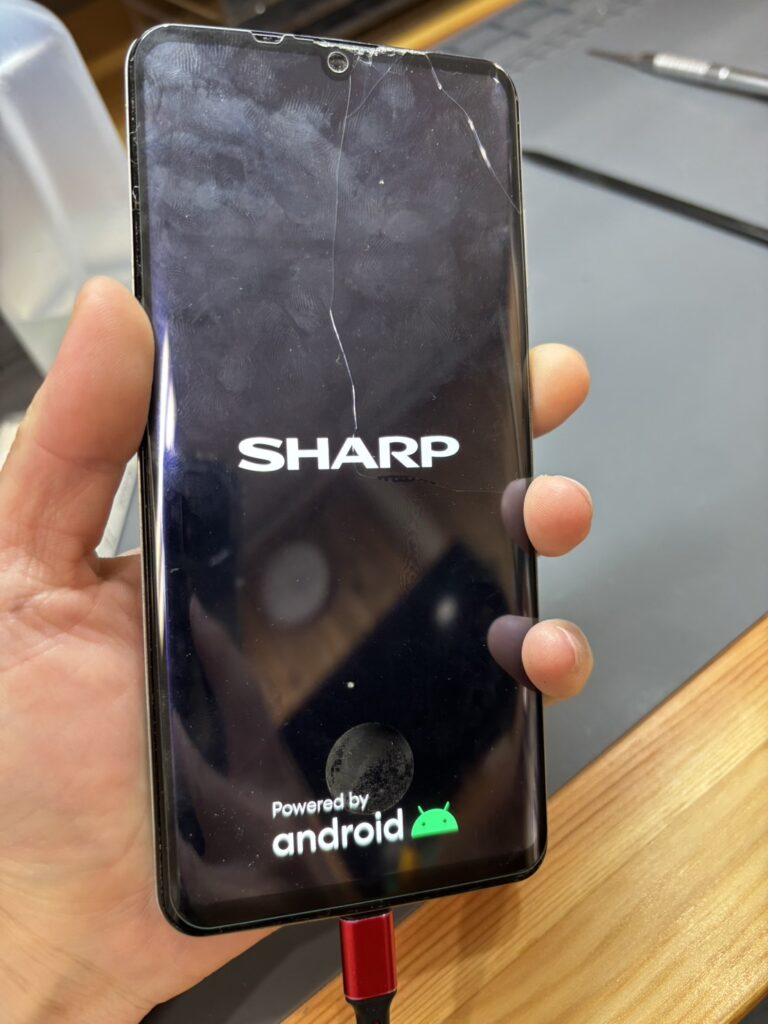

この機種はかなりの数のご依頼をいただいており、全国からご依頼いただけます。こちらは「ロゴで止まって起動しない」「充電器をさしても全く反応がない」という症状の端末です。

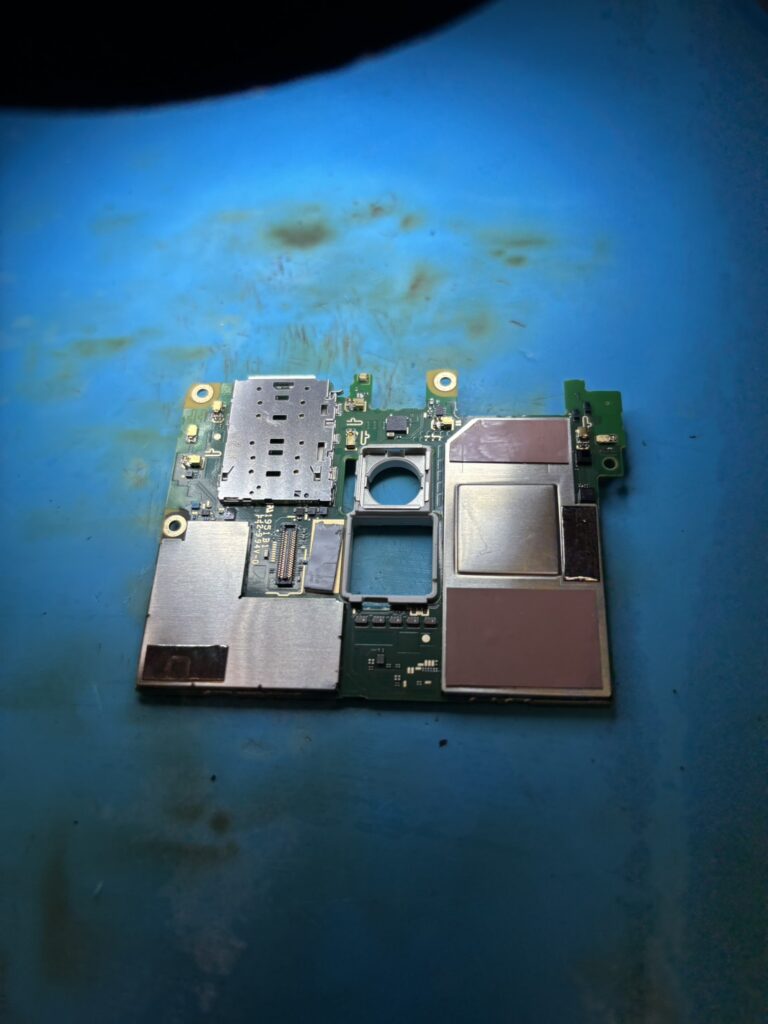

取り出したメイン基板です。ここからCPUの再実装を行います。

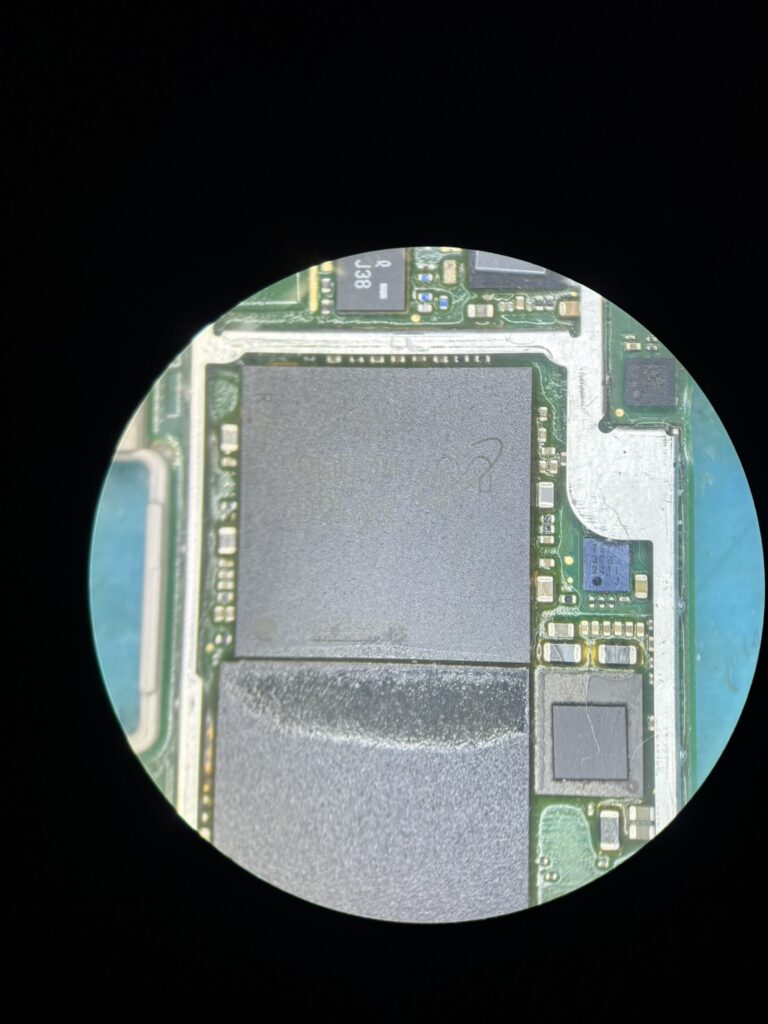

熱のかけすぎに注意しながら、ヒートガンでCPUを取り外しました。そのあと再実装して動作を確認します。

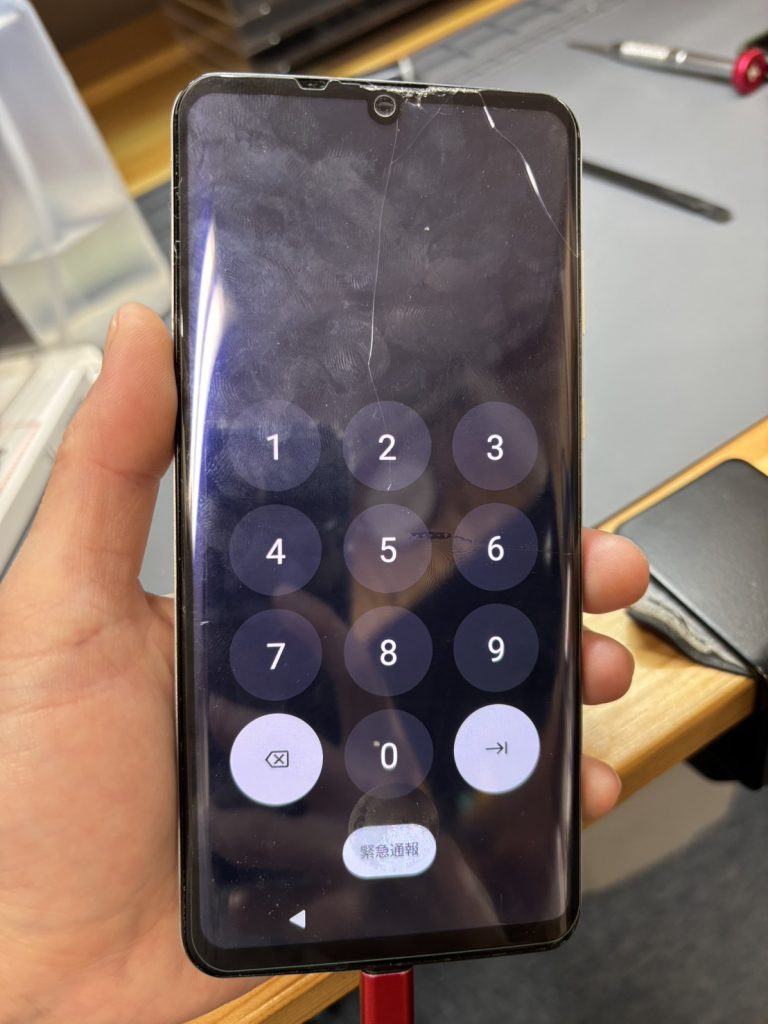

起動する状態に戻り、データ復旧が完了しました。

同じ症状でお困りの方へ

AQUOS zero2は、急に電源が入らなくなる、ロゴで止まる、充電に反応しないといった症状でのご相談が多い機種です。バッテリーを替えても電源が入らない場合は、基板側の故障が考えられます。データを残したい方は、初期化や本体交換の前にご相談ください。
