同業の修理店様から、突然起動しなくなったiPhone SE(第3世代)の基板修理をご依頼いただきました。分解すると基板の表と裏に水没による腐食が広がっていて、腐食したICチップの交換や修復を行い、起動してデータを取り出せる状態にした事例です。
全国から郵送で受付中:iPhoneの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓
ご依頼の内容
- 機種:iPhone SE(第3世代)
- 症状:前触れなく突然起動しなくなった。電源ボタンを押しても画面がつかず、充電器をつないでも反応がない
- 依頼元:同業の修理店様
分解と診断

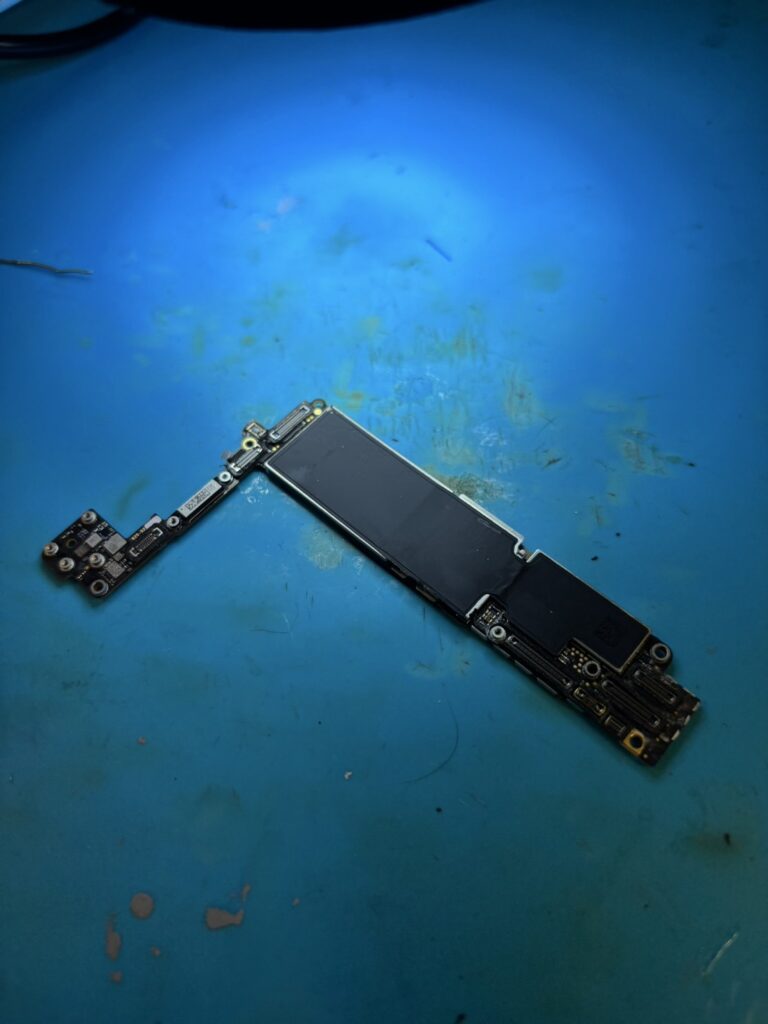

端末を分解し、基板の状態を顕微鏡で詳しく調べました。すると、基板に水没の跡が見つかりました。水没の跡は見た目では分からないことも多く、顕微鏡での確認が欠かせません。腐食は思っていたより広い範囲に及んでいました。

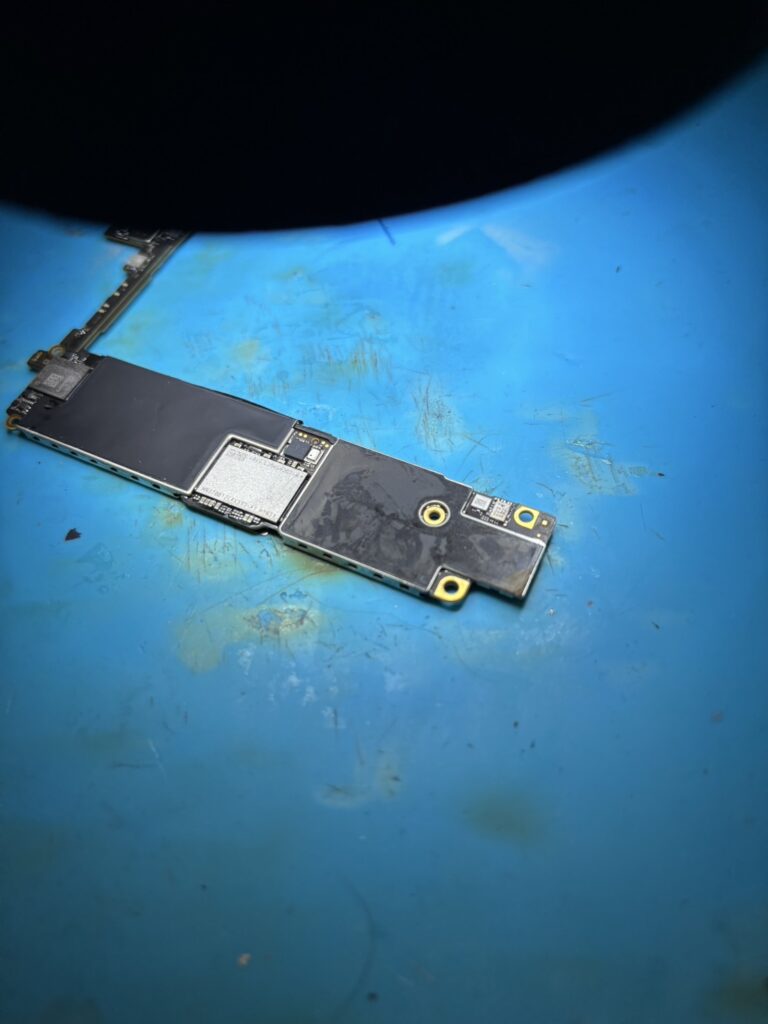

基板裏面の腐食

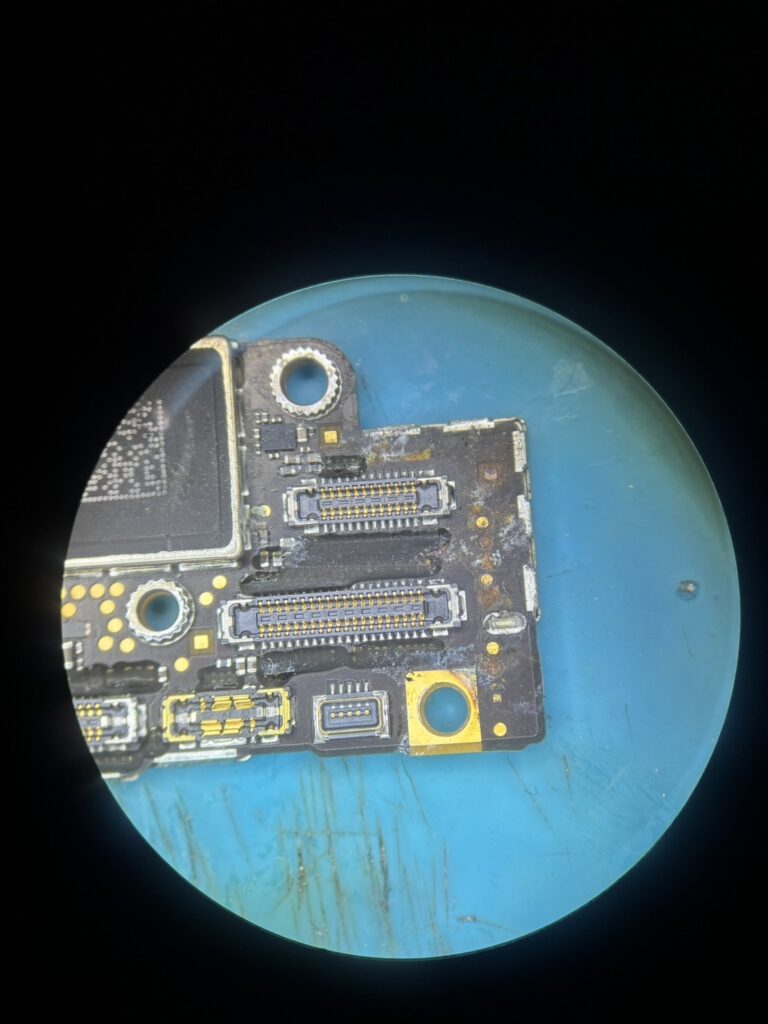

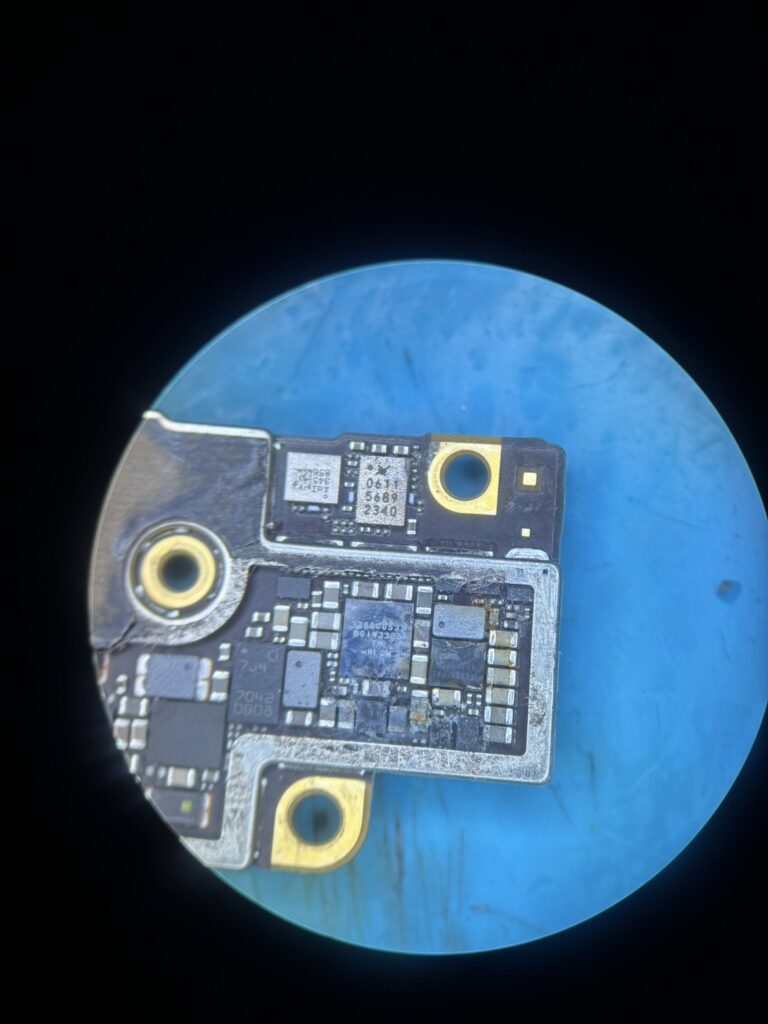

基板の下部は、表面と裏面の両方に腐食がありました。特に裏面では、複数のICチップがひどく腐食していました。チップの下に水が入り込み、チップの裏側に電解質が発生していて、これがショート(本来つながらない回路同士がつながってしまう状態)の原因になっていました。
行った作業

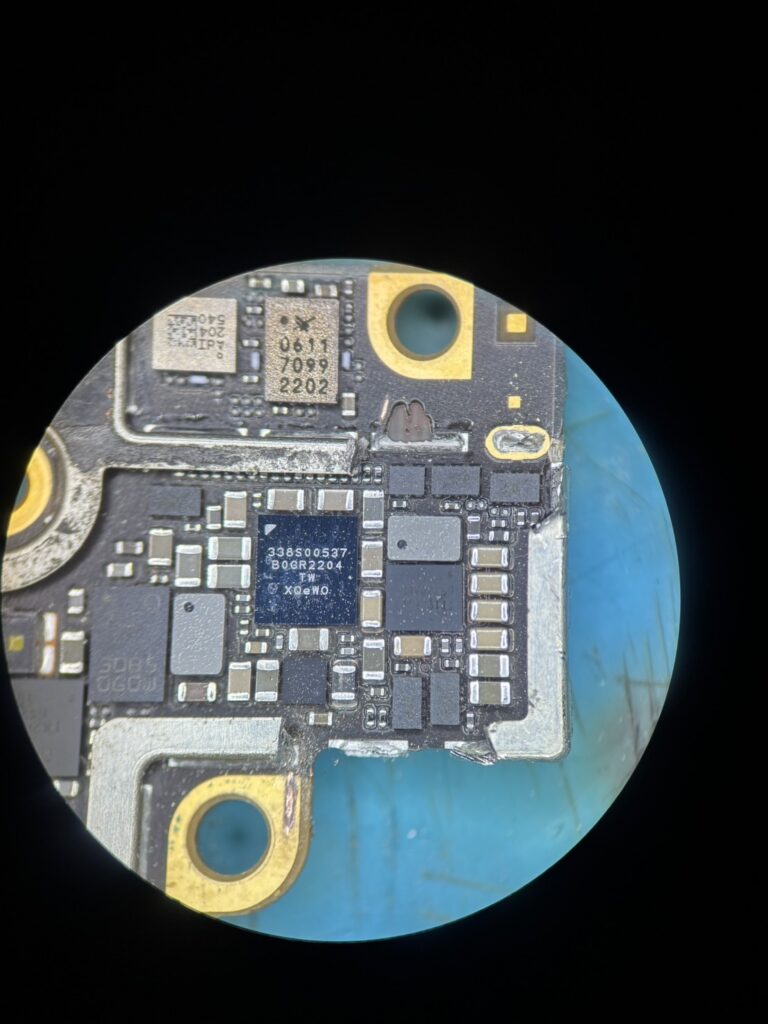

裏面のICチップ交換

まず、裏面のいくつかのICチップを交換しました。作業は次の流れです。

- 腐食したチップを取り外す
- 基板を洗浄し、腐食部分を取り除く
- 新しいチップを取り付ける
- 接続部分を配線し直す

裏面の修復を終えても、まだショートしている箇所が残っていました。
表面下部の修復

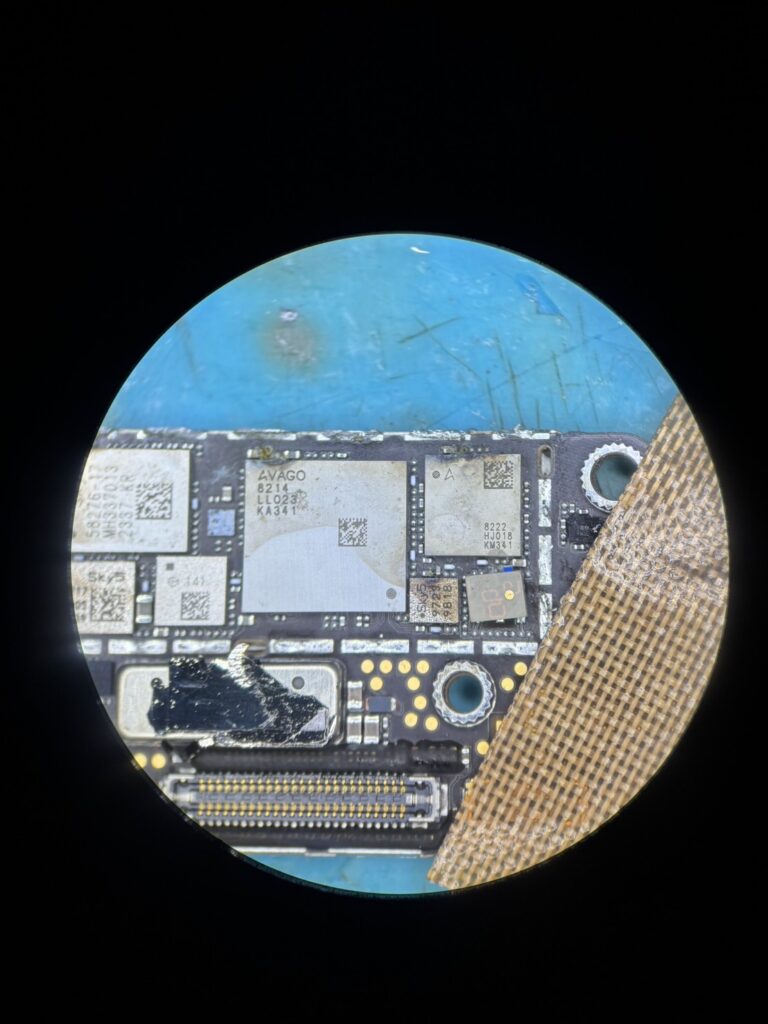

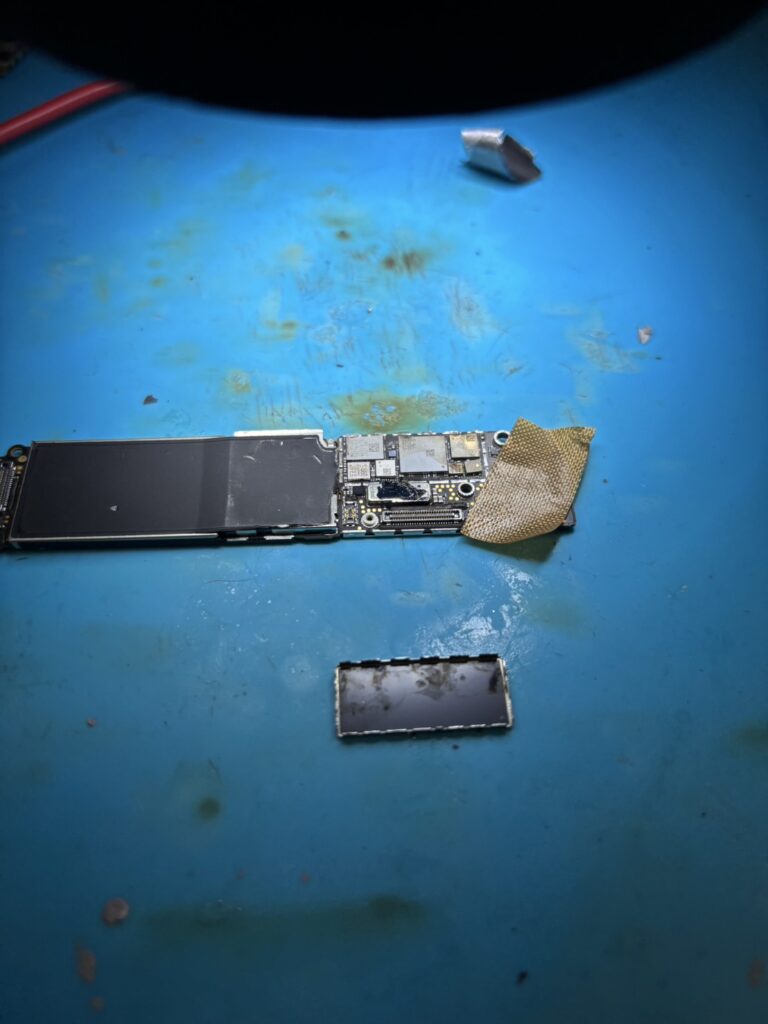

表面下部の腐食を詳しく調べるため、基板を守っているシールド(金属のカバー)を取り外しました。すると、通信関係のチップの近くにあるコンデンサやチップがひどく腐食していました。

この部分はシールドを外さないと確認できない場所でした。腐食していた箇所を修復しました。
修理結果

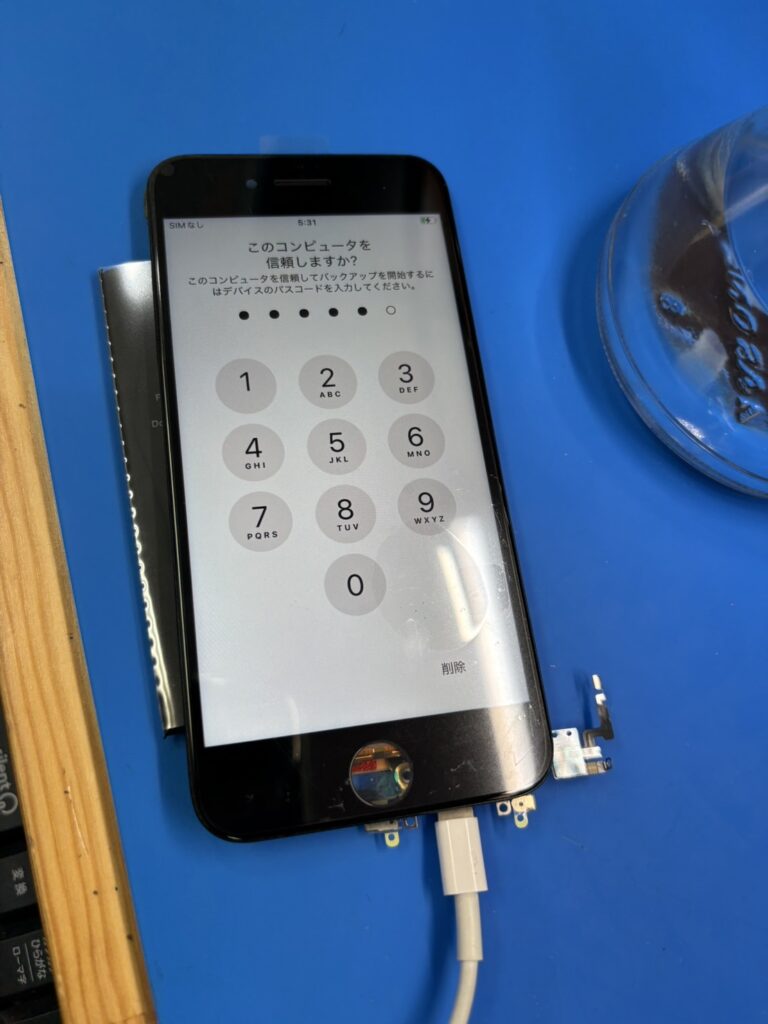

表面下部の腐食を修復した結果、iPhone SE(第3世代)は起動する状態になり、データを取り出すことができました。ただし、水没による腐食は時間がたつと進むことがあるため、このまま使い続けることはおすすめできません。早めにデータを移していただくようお願いしました。
同じ症状でお困りの方へ
iPhone SE(第3世代)が突然起動しなくなった場合、水没による基板の腐食が原因のこともあります。腐食はシールドの下やチップの裏側など、外から見えない場所で進んでいることがあります。データを残したい方は、早めにご相談ください。
iPhone SE3 の基板修理・データ復旧の料金、ほかの事例、郵送でのご依頼方法は iPhone SE3 基板修理のページ にまとめています。
