【iPhone16 基板修理事例】電源が入らないiPhone16をCNC基板への移植で復活｜埼玉県熊谷市 ストックリペア

こんにちは。埼玉県熊谷市で iPhone基板修理・iPhoneデータ復旧 を行っております「ストックリペア」です。

全国から郵送で受付中：iPhoneの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

当店は同業の修理店様からの代行修理（基板修理・データ復旧）を数多くお受けしておりますが、個人のお客様からのご依頼も承っております。全国どこからでも 郵送修理 に対応しておりますので、「近くに基板修理をしてくれるお店がない」という方もどうぞご安心ください。

今回は、修理店様よりご依頼をいただいた iPhone16の自然故障 の事例をご紹介します。

今回の症例：iPhone16「自然故障」で起動せず

ご依頼内容は、落下も水没もしていないのに、ある日突然電源が入らなくなってしまったという、いわゆる「自然故障」の一台です。

お客様のご希望は何よりも 端末内部の大切なデータ。写真やLINEのトーク、仕事のデータなど、バックアップを取る前に壊れてしまったというケースは本当に多くあります。

自然故障は外傷がないぶん、原因が外から見えません。長年の使用による熱ストレス、はんだ接合部の劣化、内部の微細なクラックなど、原因の候補はいくつも考えられます。だからこそ、基板を一つひとつ地道に追いかけていく作業が必要になります。

まずは分解、顕微鏡でのチェックから

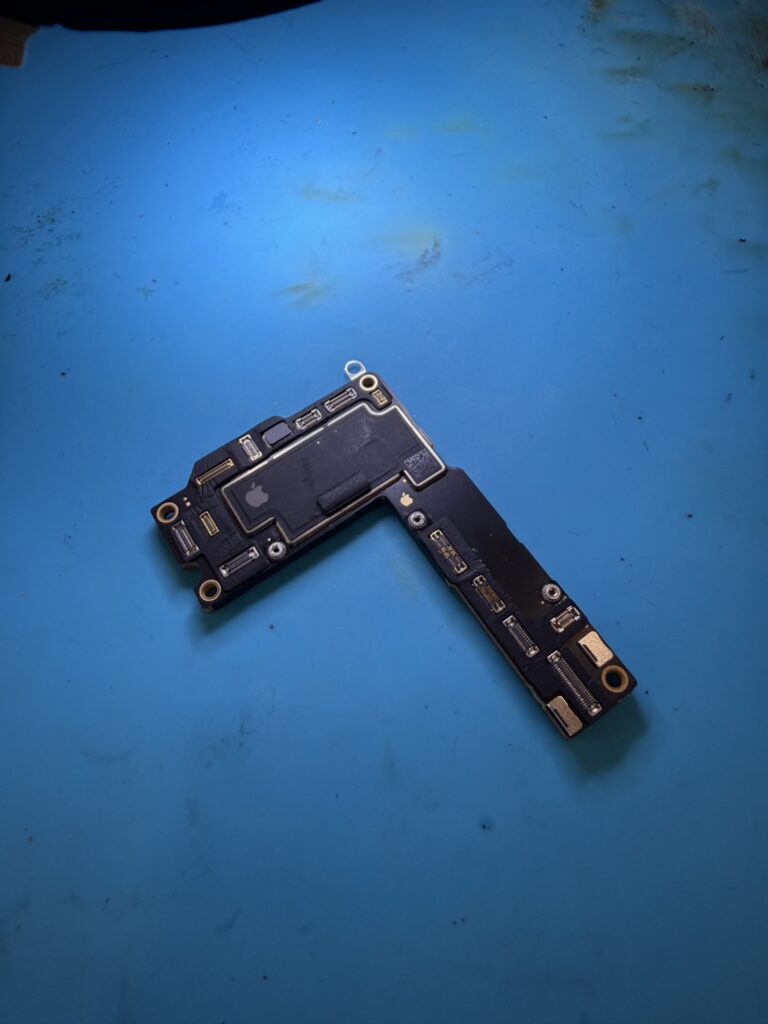

はじめに端末を丁寧に分解し、基板を取り出して顕微鏡で確認していきます。

見るのは、部品の焼損、チップコンデンサの割れや欠け、コネクタ周辺の腐食、パターンの剥離といった「目で分かる異常」です。ここで原因が見つかれば話は早いのですが、今回は顕微鏡で追っても、はっきりとした異常箇所は見当たりませんでした。

基板の「分離」から故障箇所の特定へ

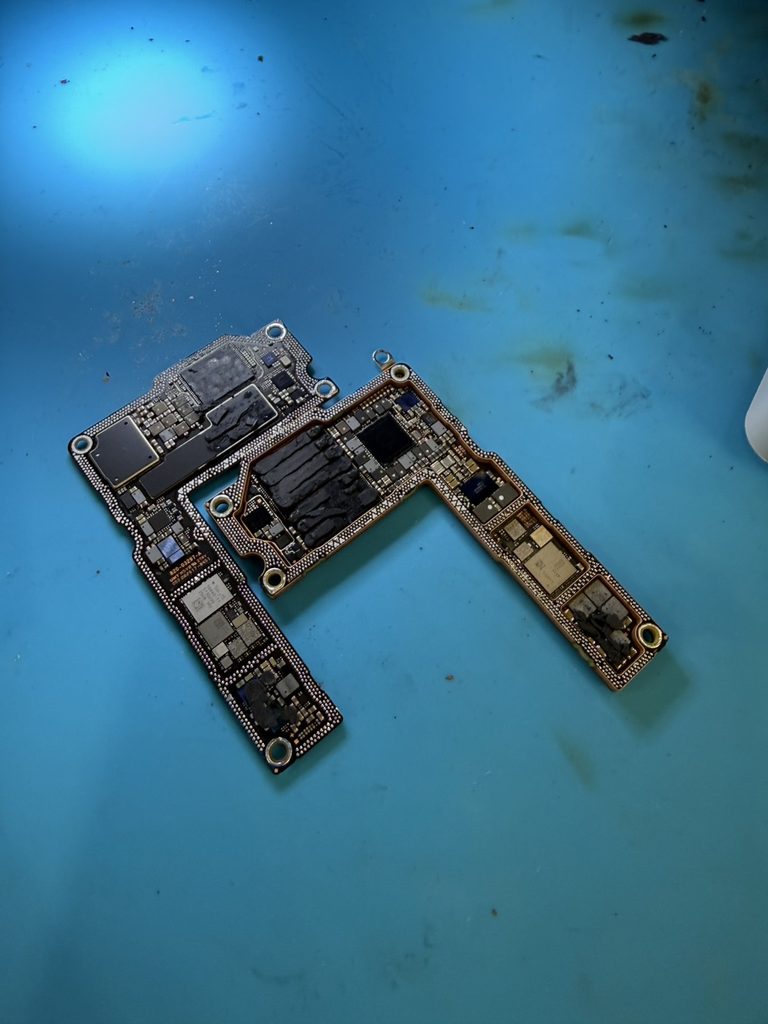

近年のiPhoneの基板は、2枚の基板を上下に貼り合わせた 二層（サンドイッチ）構造 になっています。表面から追えない不具合は、この上下の基板を分離して、それぞれ単体の状態で電圧や消費電流を測定していきます。

分離作業自体、加熱と力加減を誤れば基板そのものを壊しかねない工程です。慎重に上下を切り離し、各ラインを追って点検しましたが、今回は決定的な故障箇所を特定できませんでした。

CNC基板へのチップ移植で「生死」を確認

iPhone16基板修理

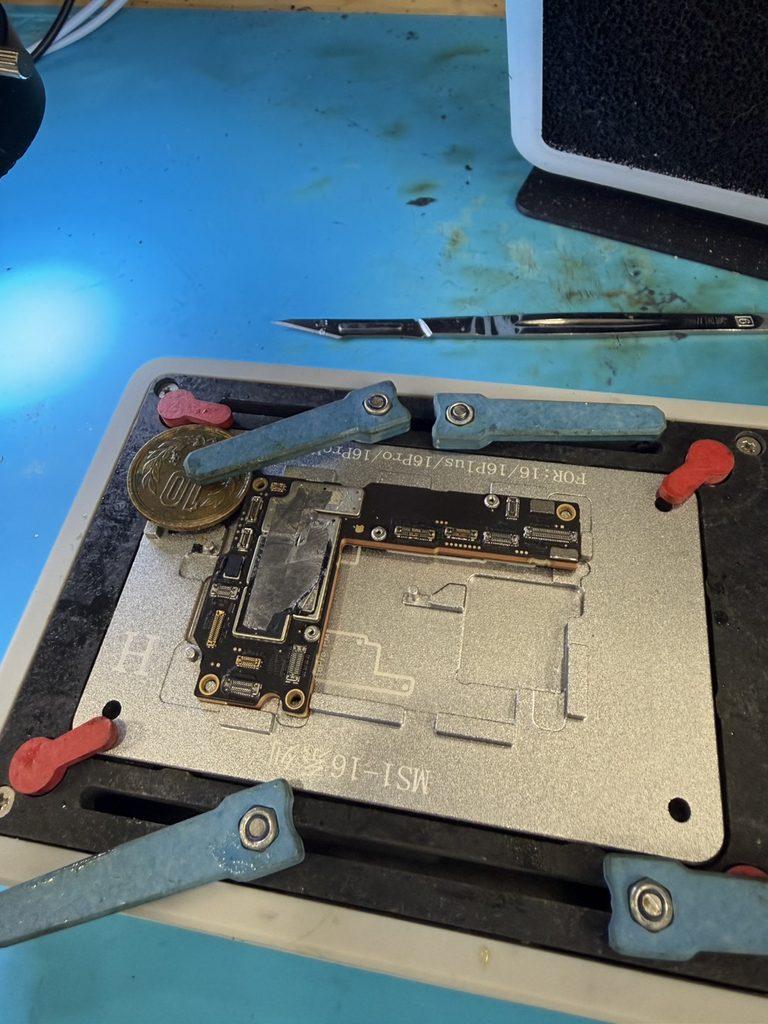

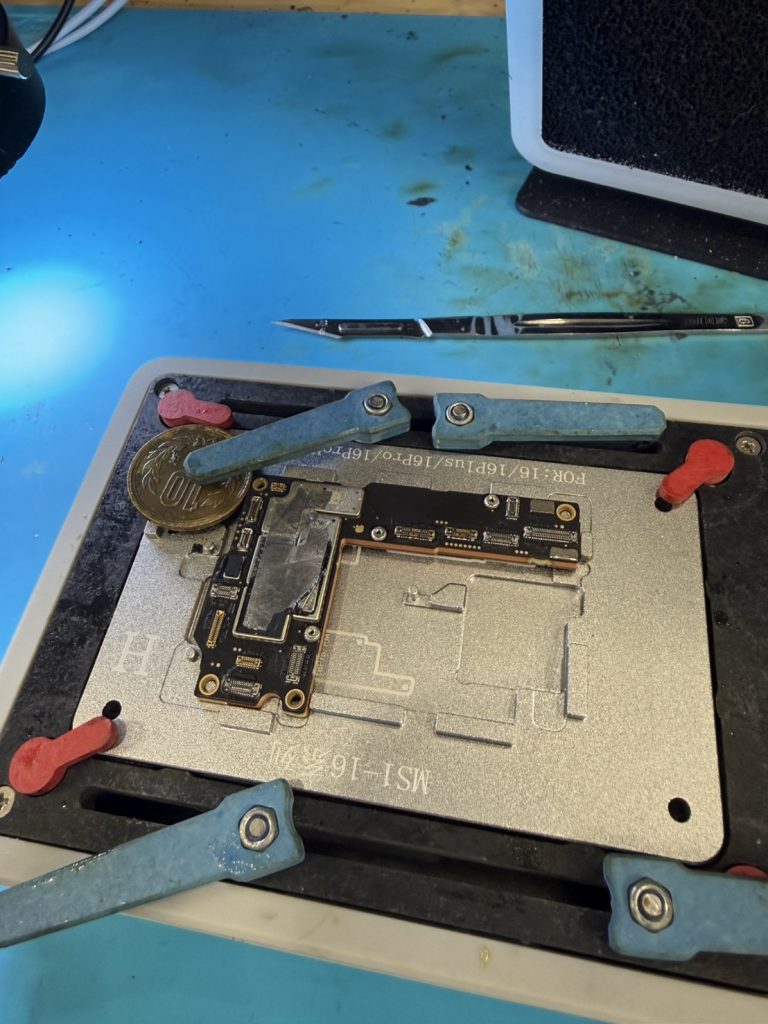

そこで次の手として行ったのが、CNC加工基板へのチップ移植 です。

これは、CNCで加工した別の基板に主要チップだけを載せ替え、「チップそのものが生きているのか、それとも基板側に問題があるのか」を切り分ける手法です。原因が特定できないときに、闇雲に部品を交換するのではなく、確実な情報を得るための一手になります。

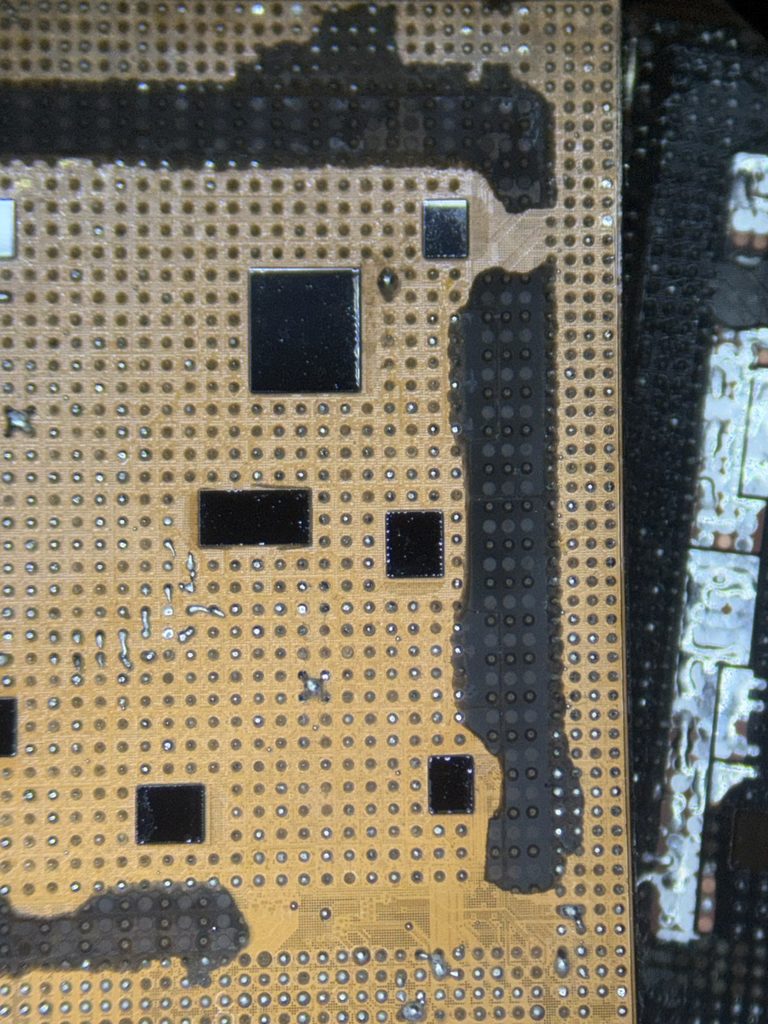

iPhoneの心臓部にあたる CPU（SoC）・NAND（ストレージ）・EEPROM を元の基板から取り外し、CNC基板へ載せ替えて起動確認を行いました。

結果は——無事に起動。

これは非常に大きな意味を持ちます。データが入っているNAND、そしてペアリング情報を持つCPUとEEPROMという、もっとも重要な3点が生きている と確認できたからです。ここが死んでいるとデータ復旧の難易度は跳ね上がりますが、今回はその心配がなくなりました。

二層基板を元通りに戻す

生存確認が取れたので、分離していた二層基板を再び積層し、元の状態へ戻していきます。数百点にもおよぶ接点を一つも狂わせずに貼り合わせる、集中力の要る工程です。位置が少しでもずれれば通電せず、最悪の場合ショートを招きます。ここも顕微鏡下での作業となります。

CPUの取り外しは最も神経を使う工程

基板修理の中でも、CPUの取り外しはとりわけ難易度が高い作業 です。

温度が高すぎても低すぎてもいけませんし、加熱時間が長引けばチップ本体や周辺部品にダメージが残ります。下地のパッドを一つでも剥がしてしまえば、その時点で起動しなくなることも珍しくありません。補強用の樹脂（アンダーフィル）の除去も、削りすぎればチップ内部を傷めてしまいます。

まさに「丁寧に扱わなければ、それだけで壊れてしまう」領域です。経験と専用設備の両方が求められる作業だとご理解いただければと思います。

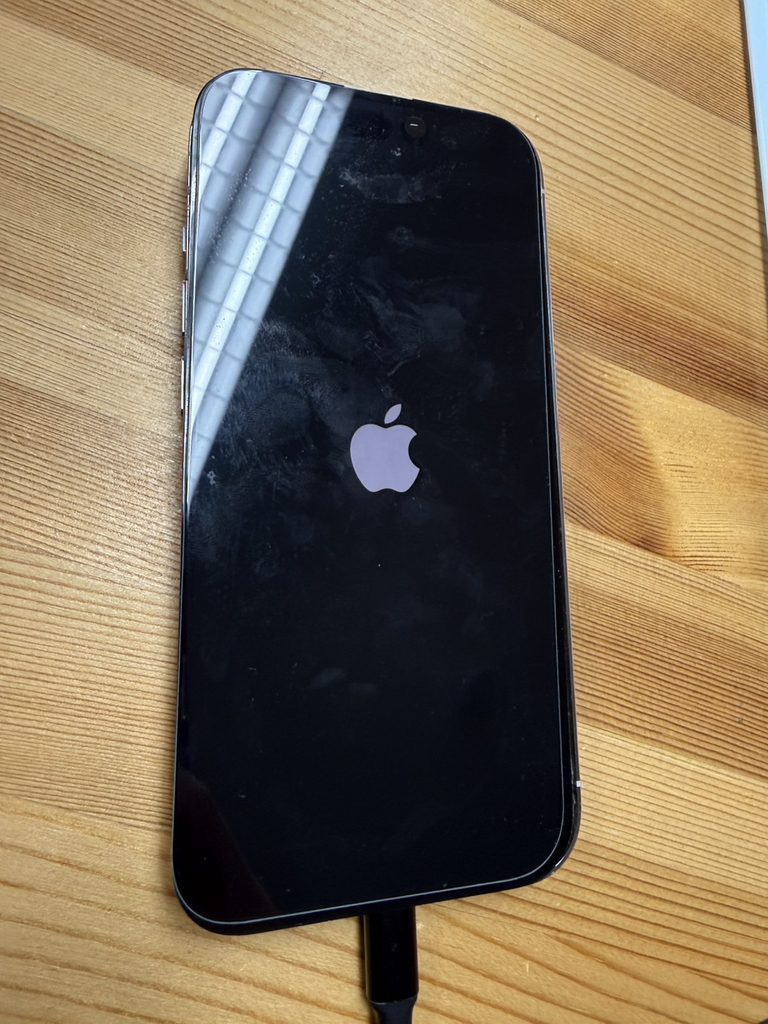

結果：問題なく起動、データも無事

移植・復元後、端末は問題なく起動するようになりました。お客様は端末内部の大切なデータを何より心配されていましたので、無事に起動し、データをお取り出しいただける状態になって本当によかった と感じています。

起動さえしてしまえば、あとはお客様自身の手でバックアップを取っていただくことができます。今回のように「原因が特定できない＝修理できない」ではなく、手を尽くせば救える端末は少なくありません。

こんな症状はご相談ください

• 電源が入らない／リンゴループから進まない
• 水没後に起動しなくなった
• 他店で「データ復旧は不可」と言われた
• 充電できない、圏外のまま直らない
• バックアップを取っていないので、とにかくデータだけ取り出したい

画面交換やバッテリー交換では直らない不具合の多くは、基板側に原因があります。当店ではそうした iPhone基板修理・iPhoneデータ復旧 を専門にお受けしています。

郵送修理の流れ

1. お問い合わせ … お電話またはLINEで、症状と機種をお知らせください
2. ご発送 … 梱包方法や送り先をご案内します
3. 診断・お見積り … 基板を確認し、作業内容と費用をご連絡します
4. 修理・データ復旧作業
5. ご返送 … 作業完了後、動作確認のうえお送りします

なお基板修理は、状態によって復旧できないケースもございます。診断の段階で分かったことは包み隠さずお伝えし、ご納得いただいてから作業に入る ようにしています。

最後に

埼玉県熊谷市のストックリペアでは、修理店様からの代行依頼はもちろん、個人のお客様からのご依頼も歓迎しております。郵送でのご依頼にも対応しておりますので、遠方の方もお気軽にどうぞ。

「もう直らないと言われた」「データだけでも取り出したい」——そんなときこそ、一度ご相談ください。お電話・LINEでのお問い合わせをお待ちしております。
