iPhone 15 Pro 突然起動しない｜NAND再実装でデータそのまま復旧（基板修理）

昨日まで使えていたのに突然起動しなくなったiPhone 15 Proの基板修理事例です。衝撃の跡が見つかり、NAND（データが保存されているチップ）の接続不良と判断して再実装し、データそのまま起動する状態に戻しました。

全国から郵送で受付中：iPhoneの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

ご依頼の内容

• 機種：iPhone 15 Pro
• 症状：前日まで使えていたが、朝になって突然起動しなくなった。電源ボタンを押しても画面は真っ暗で、充電器をつないでも反応がない

分解と診断

外観と分解時の確認

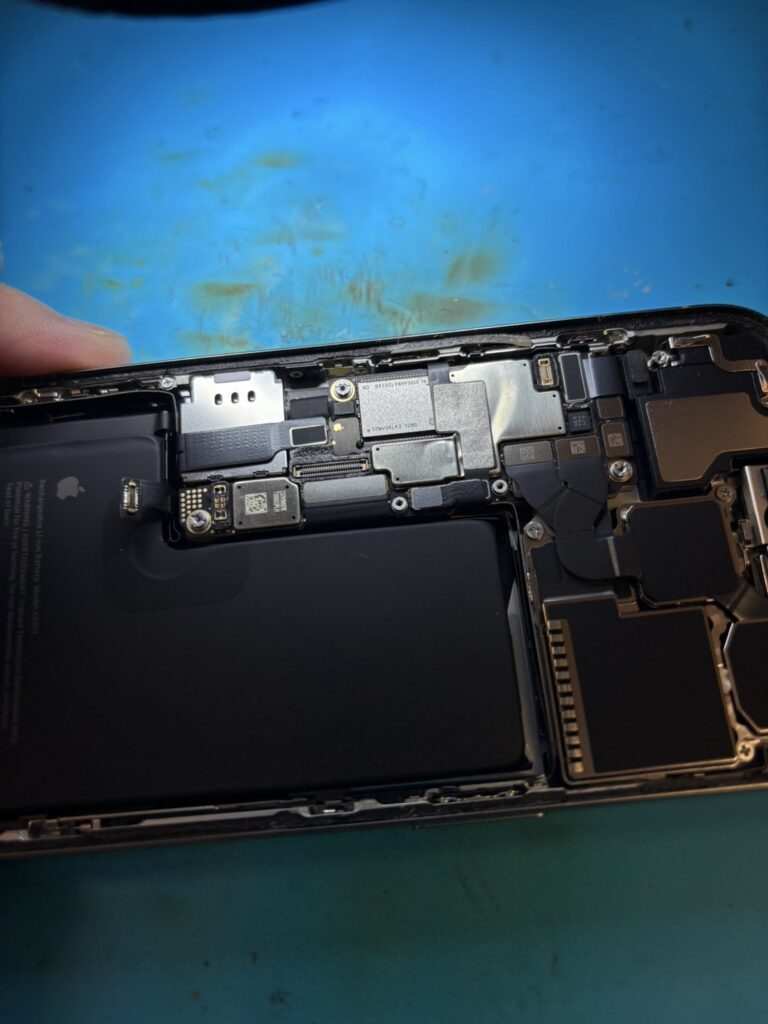

外観に大きな傷はありませんでしたが、よく見るとフレームにわずかな変形がありました。何らかの衝撃を受けた可能性があります。

画面を外し、バッテリーのコネクタを最初に外してから各ケーブルを外しました。このとき、フレームの隅に画面の一部がはがれて残っているのが見つかり、強い衝撃を受けていたことが分かりました。

基板の検査

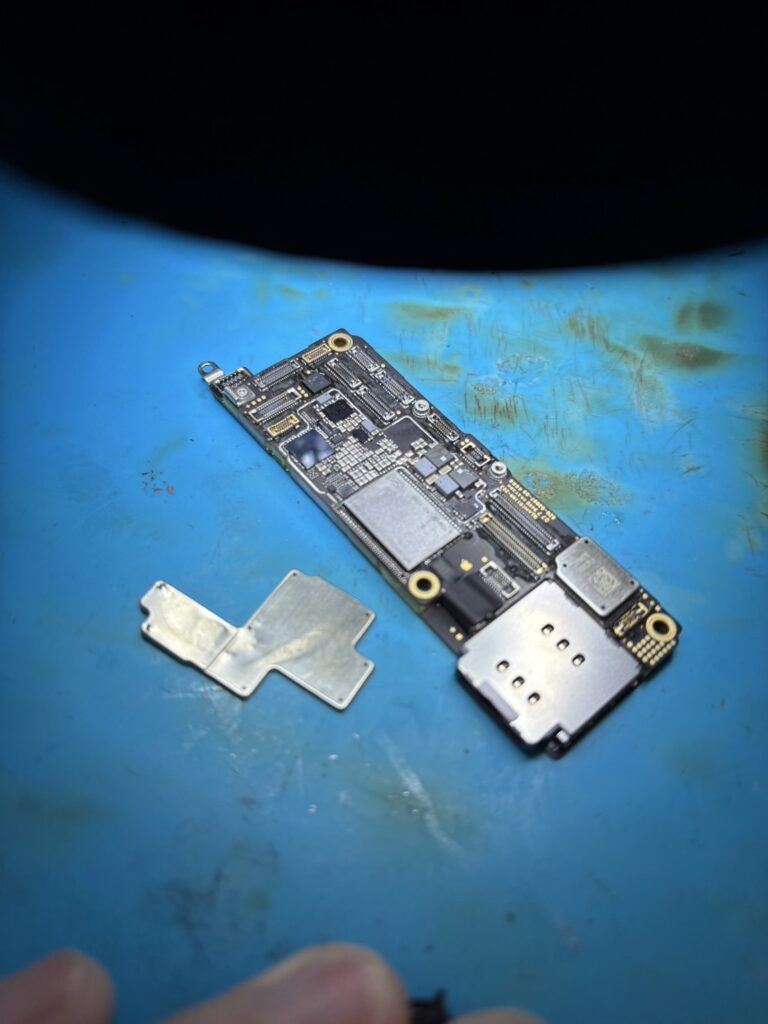

メイン基板を取り出して顕微鏡で調べました。基板に直接電流を流して起動を試すと、起動の途中で止まってしまいました。この症状から、NAND（データが保存されているチップ）からの読み取りに問題がある可能性が高いと判断しました。

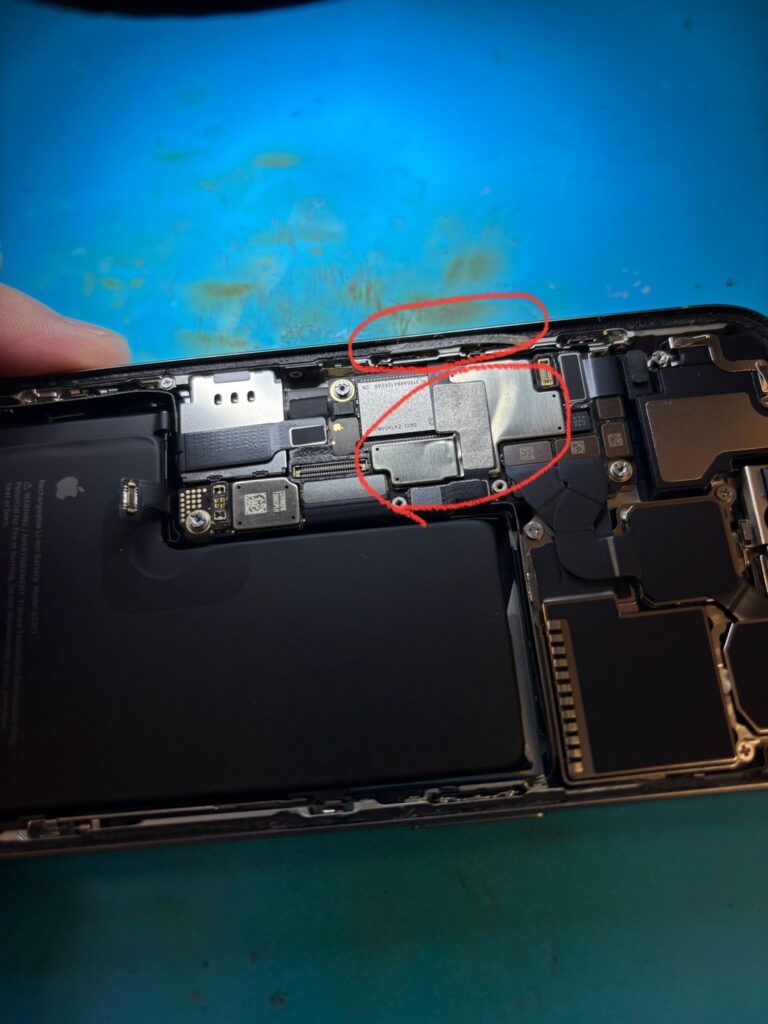

さらに観察すると、基板を覆うシールド（金属のカバー）にはっきりとしたへこみがありました。外からの衝撃によるもので、中の部品にも影響している可能性がありました。

原因

シールドを外して中を確認すると、基板そのものに目立つ傷はありませんでした。そこでNANDの接続部分に注目しました。NANDがはがれていたり、はんだの接続に問題があったりすると、データが読み取れずに起動しなくなります。

行った作業：NANDチップの再実装

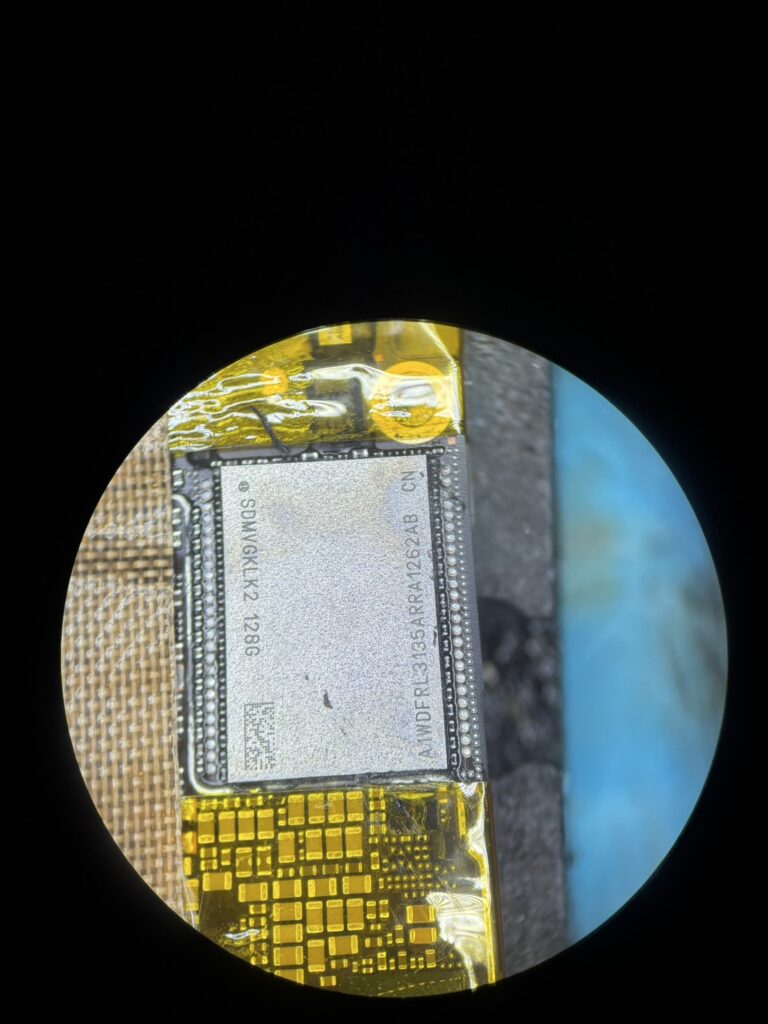

まず、周りの部品に熱の影響が出ないよう養生しました。

ホットエアーで温度を管理しながら、NANDチップを一度取り外しました。チップの裏のはんだボールの状態を確認し、清掃とはんだボールの作り直しを行いました。

基板側の取り付け部分（ランド）も顕微鏡で確認し、傷がないことを確かめてから、フラックスを塗ってNANDチップを正しい位置に戻し、加熱して取り付けました。

修理結果

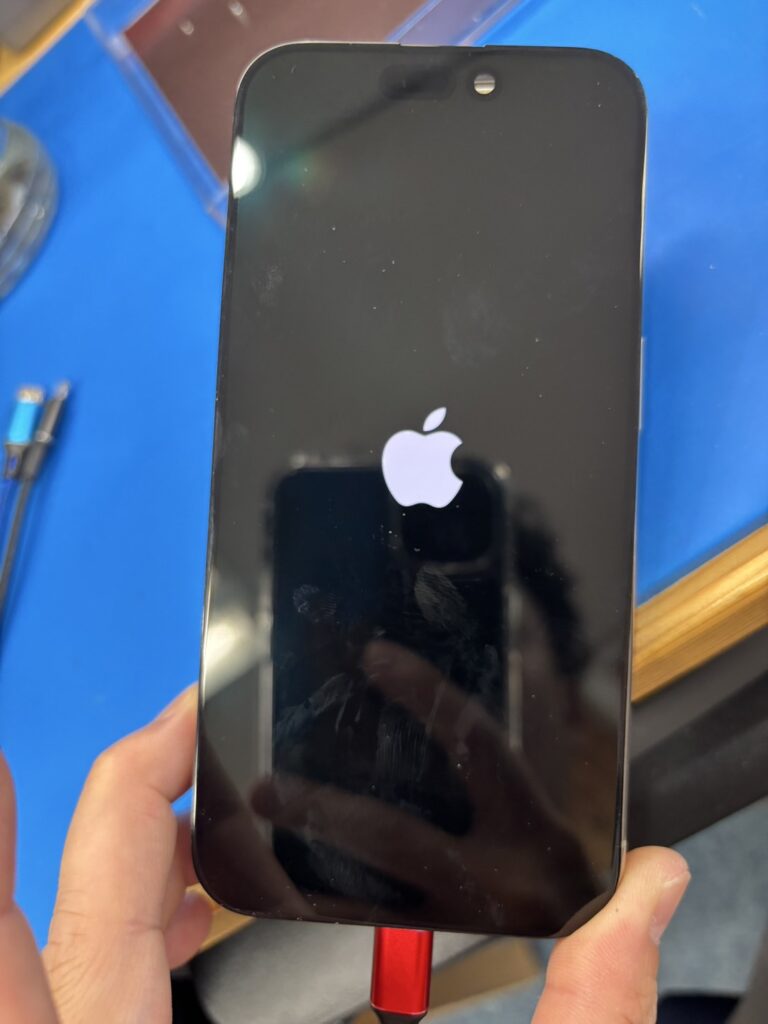

組み立て直して電源を入れると、起動が正常に進み、Appleのロゴが表示されました。

起動後、タッチ、カメラ、Wi-Fi、通話などの動作を確認し、すべて正常でした。画面にも衝撃による損傷はありませんでした。

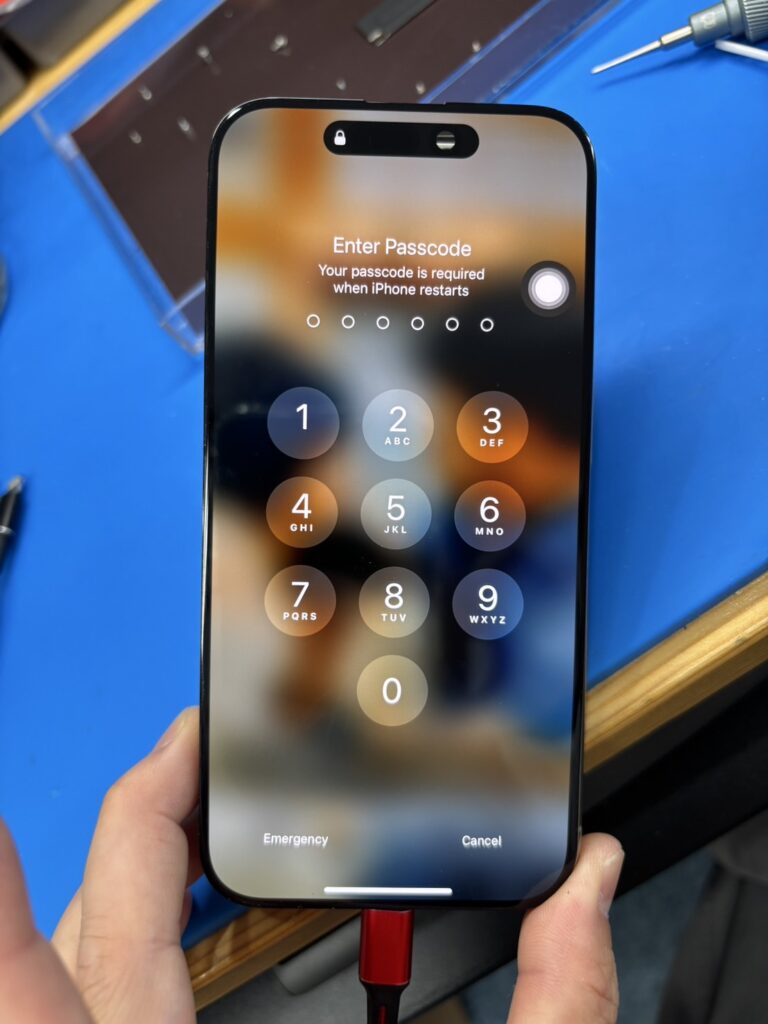

写真や連絡先、アプリのデータもすべて元のまま残っていました。修理にかかった時間は約3時間で、同日中にお渡しできました。

同じ症状でお困りの方へ

iPhone 15 Proが突然起動しなくなった場合、目立った傷がなくても、衝撃でNANDの接続に問題が起きていることがあります。基板修理ならデータを残したまま直せる場合があるので、初期化や本体交換の前にご相談ください。郵送でのご依頼も承っています。
