はじめに

iPhone基板修理とデータ復旧を専門とする当店に、茨城県から遠方よりお客様がご来店されました。今回ご紹介するのは、iPhone15Proの突発的な起動不良に関する修理事例です。「スマホがないと仕事できません」というお客様の切実なお声に応え、当日対応で基板レベルの修理を実施いたしました。

iPhone基板修理において、起動不良の原因は多岐にわたりますが、今回のケースは珍しいVDD-batteryラインでのショート故障でした。一般的なvdd-mainラインではなく、電源系統の別の部分での不具合という興味深い事例をご紹介します。

症状と初期診断

お客様からお預かりしたiPhone15Proは、電源ボタンを押しても全く反応せず、充電ケーブルを接続しても起動の兆候が見られない状態でした。このような突発的な起動不良の場合、iPhone基板修理では系統的なアプローチが必要です。

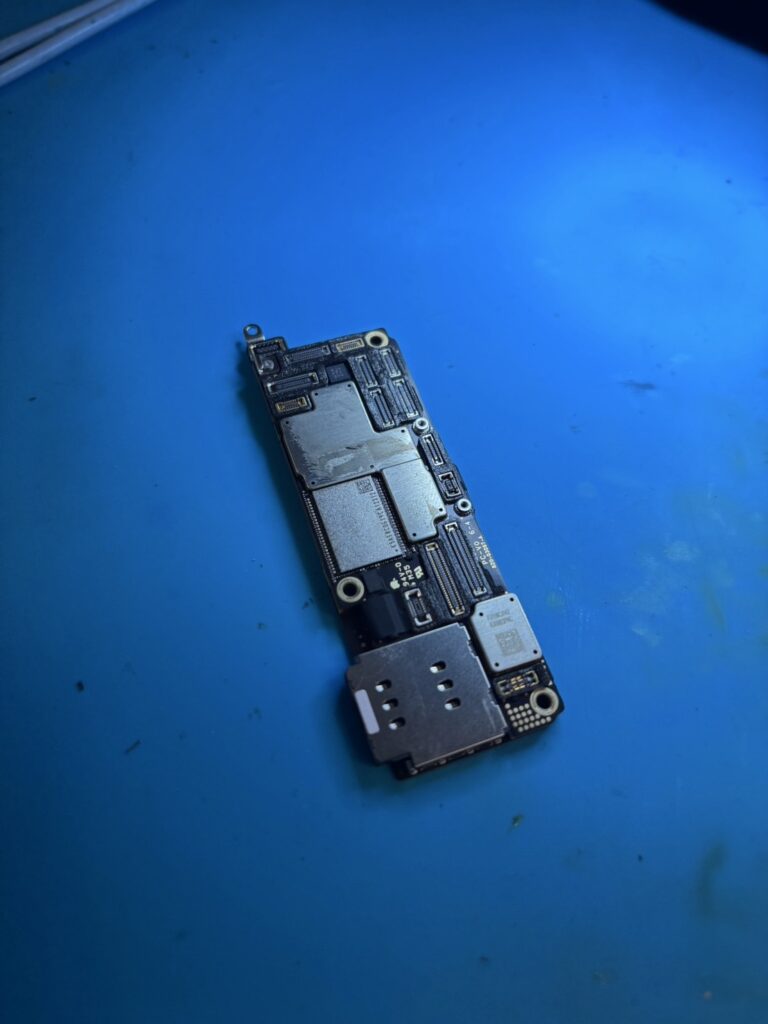

まず端末の分解を慎重に行い、基板を取り出して顕微鏡による詳細な検査を実施しました。外観上は明らかな損傷や焦げ跡は確認できませんでしたが、基板修理においては目に見えない微細な故障が原因となることが多いため、電気的な検査が必要でした。

電気的診断による原因特定

基板に直流電源を接続し、電流測定を行ったところ、予想以上の電流が流れていることが判明しました。これは基板内でショート（短絡）が発生している明確な証拠です。iPhone基板修理では、ショート箇所の特定が最も重要な工程となります。

興味深いことに、今回のショートは通常よく発生するvdd-mainラインではなく、VDD-batteryラインで起きていました。VDD-batteryラインはバッテリーから直接電力を供給する重要な回路で、ここでのショートは起動不良の直接的な原因となります。

基板の外側部分（周辺回路）に異常が見られなかったため、より詳細な検査のために基板の分離作業を行うことにしました。

基板分離と顕微鏡検査

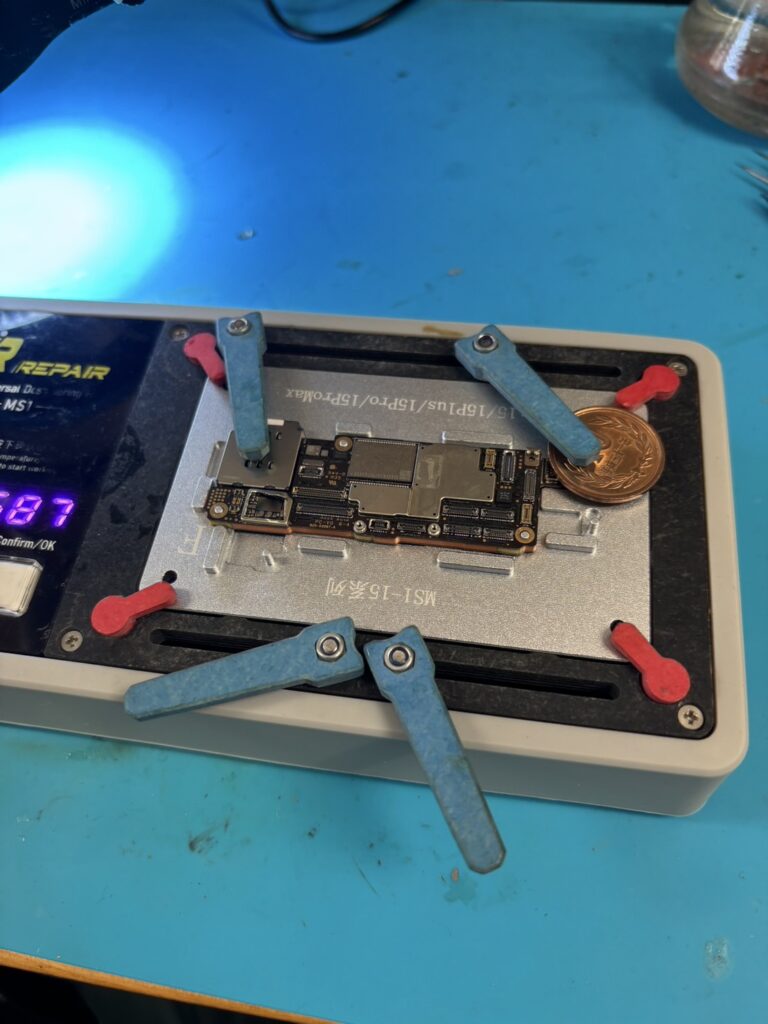

iPhone基板修理において、基板分離は高度な技術を要する作業です。iPhone15Proのような最新機種では、基板は複数の層で構成されており、適切な温度管理と精密な作業が求められます。

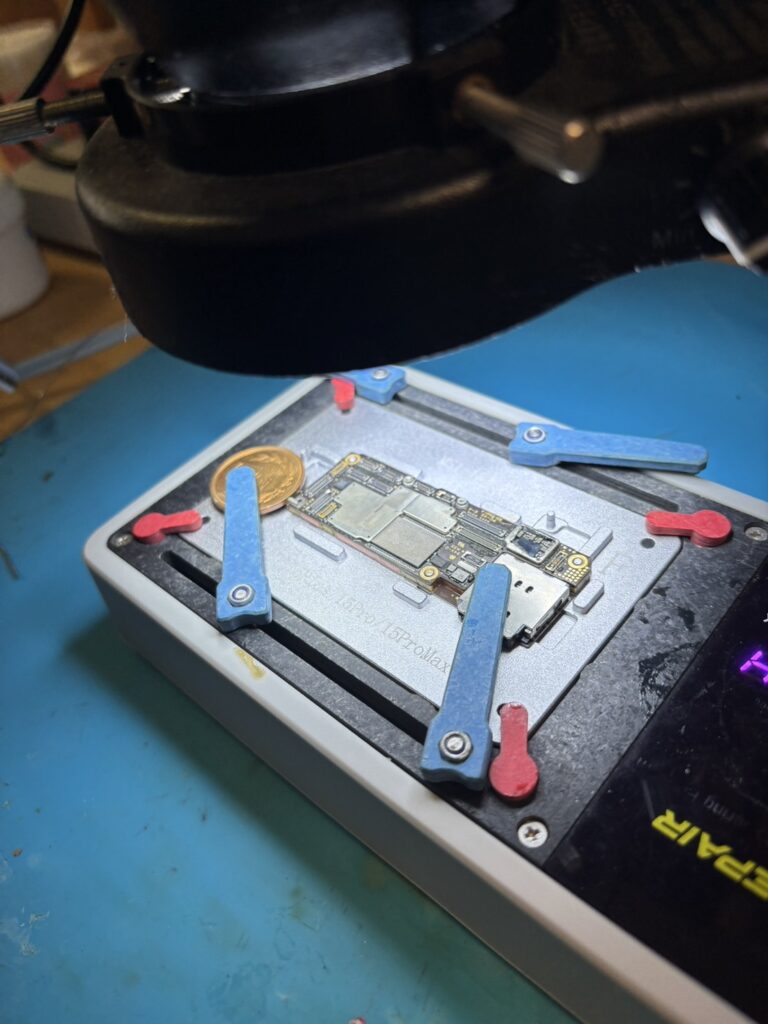

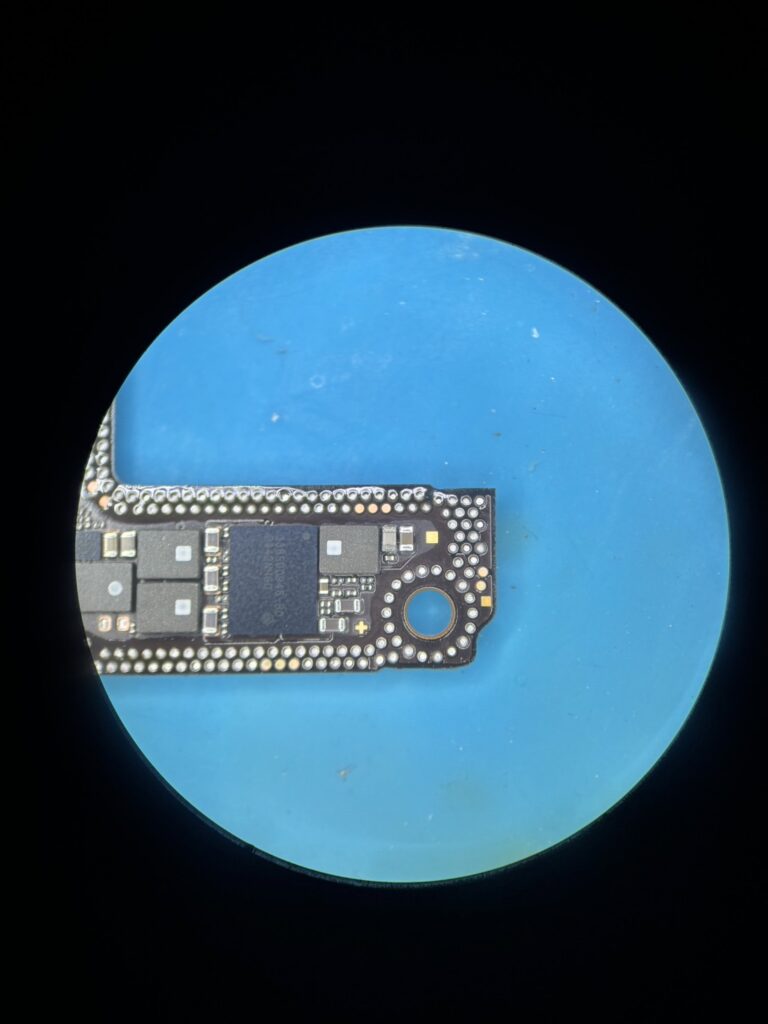

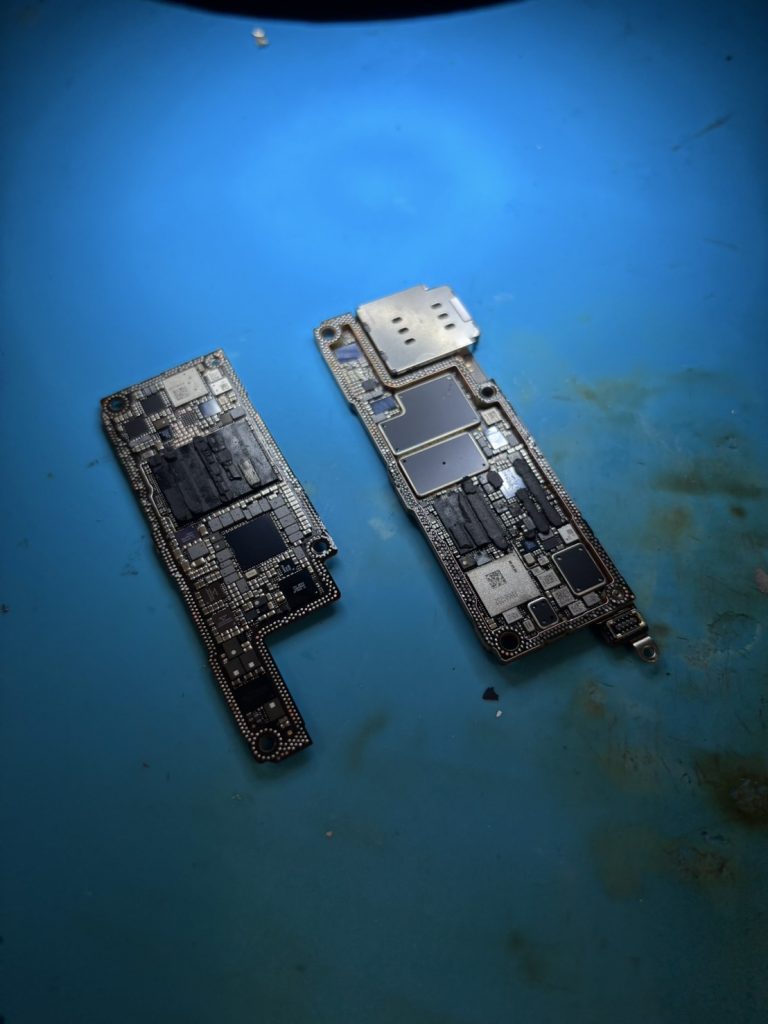

基板を安全に分離した後、顕微鏡を用いて詳細な検査を実施しました。回路図と実際の基板を照合しながら、VDD-batteryラインの経路を一つ一つ確認していきます。このような精密作業は、iPhone基板修理の技術者にとって最も集中力を要する工程です。

故障箇所の発見と修復

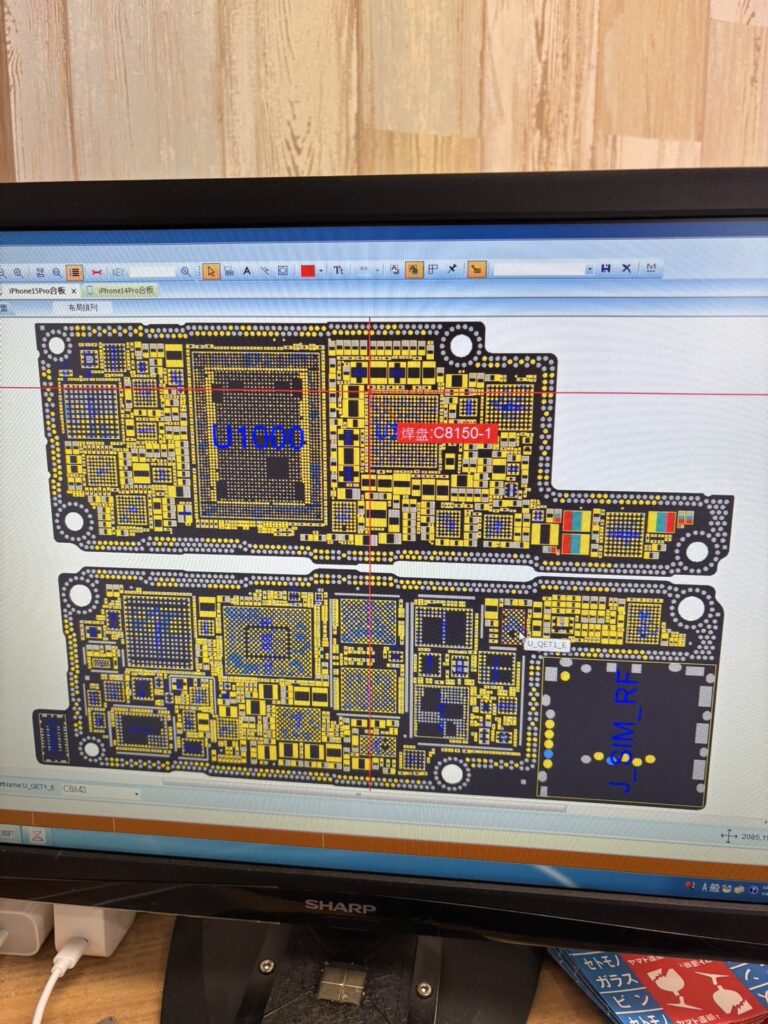

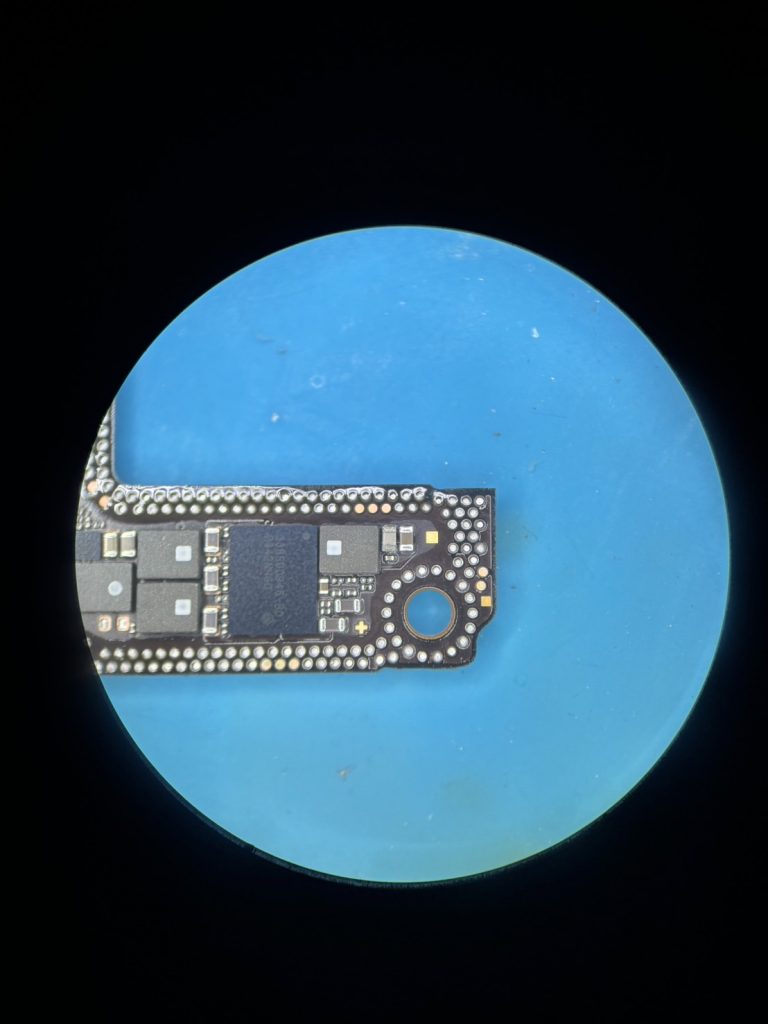

回路図に従ってVDD-batteryラインを詳細に検査した結果、ついに故障の原因を発見しました。小さなコンデンサが焦げてしまい、内部でショートを起こしていたのです。このコンデンサは肉眼では確認が困難な微細な部品で、顕微鏡なしでは発見できない故障でした。

故障したコンデンサを慎重に除去し、新しい部品に交換しました。iPhone基板修理では、部品交換後の半田付け品質が修理の成否を決める重要な要素です。適切な温度と時間で半田付けを行い、周辺部品への熱影響を最小限に抑えます。

修理完了と動作確認

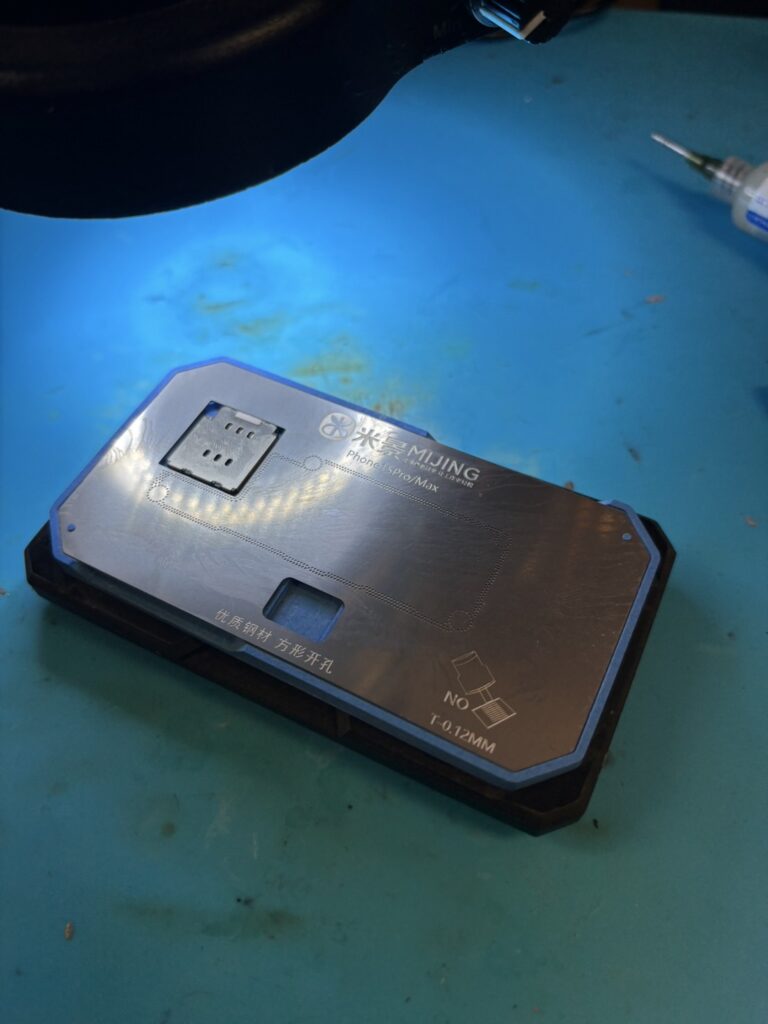

コンデンサ交換後、再度電流測定を行ったところ、ショートが完全に解消されていることを確認しました。続いて、分離していた基板を元の状態に組み戻していきます。この工程も慎重に行い、各接続部分が確実に接合されているかを確認します。

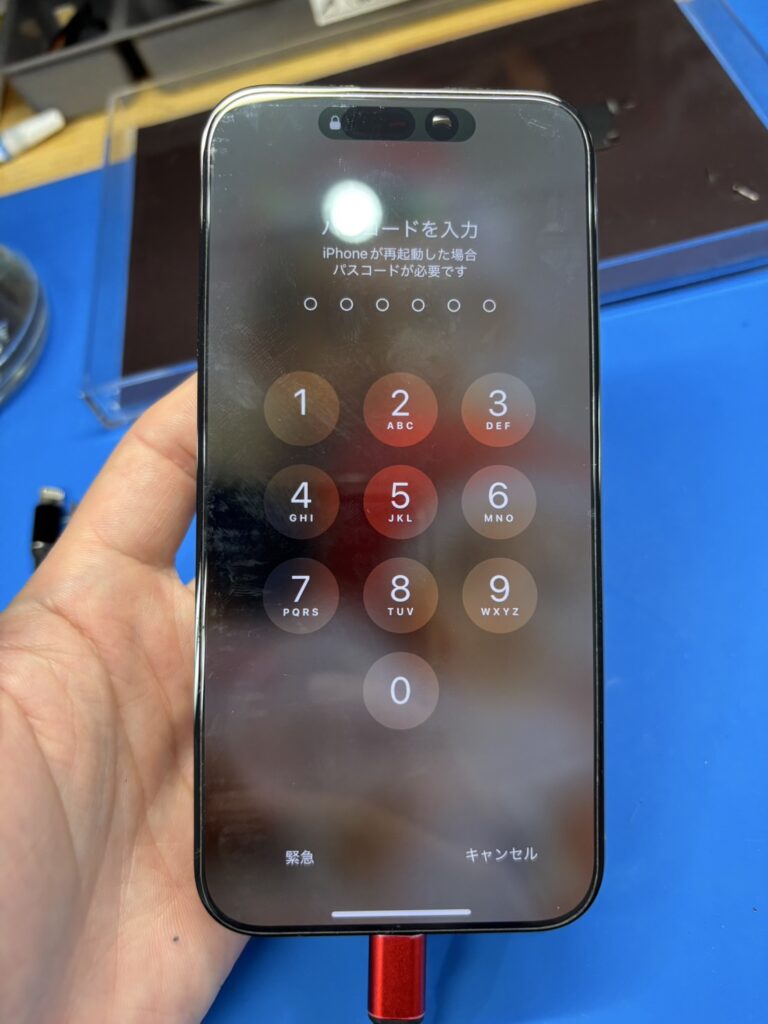

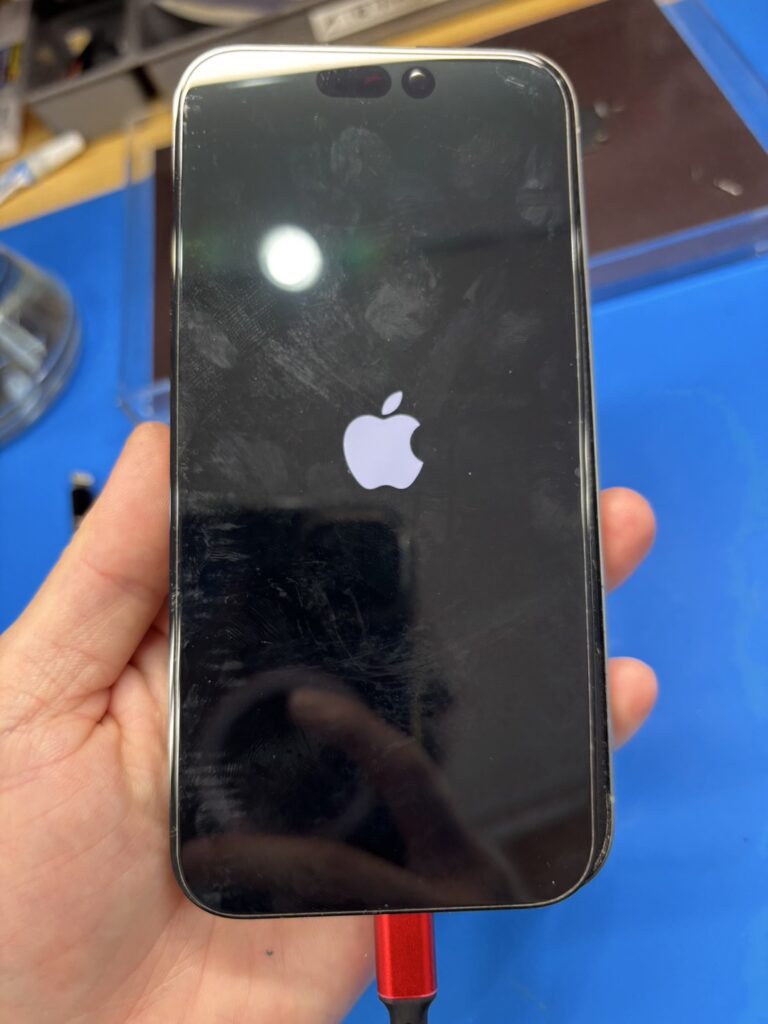

基板を本体に組み込み、電源を投入したところ、iPhone15Proは正常に起動しました。Appleロゴが表示され、通常の起動シーケンスが開始されたときの安堵感は、iPhone基板修理技術者として何度経験しても格別なものがあります。

最終的な動作確認では、全ての機能が正常に作動することを確認しました。タッチスクリーン、カメラ、通信機能、バッテリー充電など、あらゆる機能をテストし、修理前と同様の性能が回復していることを確認できました。

お客様への対応とデータ保護

今回のiPhone基板修理では、お客様の大切なデータを完全に保護することができました。基板レベルの修理では、データ復旧の可能性が心配されることがありますが、適切な修理技術により、写真、連絡先、アプリデータなど、すべての情報が無事に保たれました。

茨城県から遠方よりお越しいただいたお客様にとって、「スマホがないと仕事できない」という状況での当日修理完了は、大変喜んでいただけました。iPhone基板修理における当店の技術力と対応力を実感していただけた事例でもあります。

iPhone基板修理の技術的考察

今回の修理事例で特筆すべき点は、VDD-batteryラインでのショート故障という比較的珍しいケースだったことです。一般的にiPhone基板修理では、vdd-mainラインでの故障が多く見られますが、今回のようなケースも存在します。

このような故障の早期発見には、以下の要素が重要です：

精密な電気的診断: 直流電源による電流測定は、ショート箇所の特定に不可欠です。
回路図の理解: 複雑な基板構造を理解し、系統的に検査することが重要です。
顕微鏡による詳細検査: 微細な部品の状態確認には高倍率の顕微鏡が必須です。
適切な修理技術: 部品交換時の温度管理と精密な作業技術が求められます。

iPhone基板修理とデータ復旧のまとめ

iPhone基板修理は、単純な部品交換とは異なる高度な技術と専門知識が必要な分野です。今回のiPhone15Pro修理事例のように、突発的な起動不良であっても、適切な診断と修理技術により、データを失うことなく完全復旧が可能です。

当店では、iPhone基板修理だけでなく、iPad基板修理、iPadデータ復旧も承っております。基板レベルの故障でお困りの際は、データ復旧の可能性を含めて総合的な診断を行い、最適な修理方法をご提案いたします。

遠方からのお客様にも対応できるよう、故障の状況によっては当日修理も可能です。「スマートフォンがないと生活できない」現代において、迅速で確実なiPhone基板修理サービスを提供し続けてまいります。

iPhone基板修理、iPhoneデータ復旧でお困りの際は、ぜひ当店までご相談ください。専門技術者が責任を持って対応させていただきます。

---

このブログ記事は実際の修理事例に基づいて作成されており、iPhone基板修理の技術的詳細と修理プロセスを正確に記載しています。修理に関するご相談やお見積もりは、お気軽にお問い合わせください。
