iPhone13mini 充電できなくなってしまったiPhone基板修理

今回の端末は充電ができなくなってしまったと修理店様からご相談頂きました。
通常iPhoneが充電できない場合は充電挿し口部分のパーツであるドックコネクタ
と呼ばれるパーツの交換で改善されます。
ドックコネクタパーツを交換でして改善されなかったようです、
このような場合はメイン基板の故障が原因です。
基板の故障している箇所を修理していきます。

全国から郵送で受付中：iPhoneの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

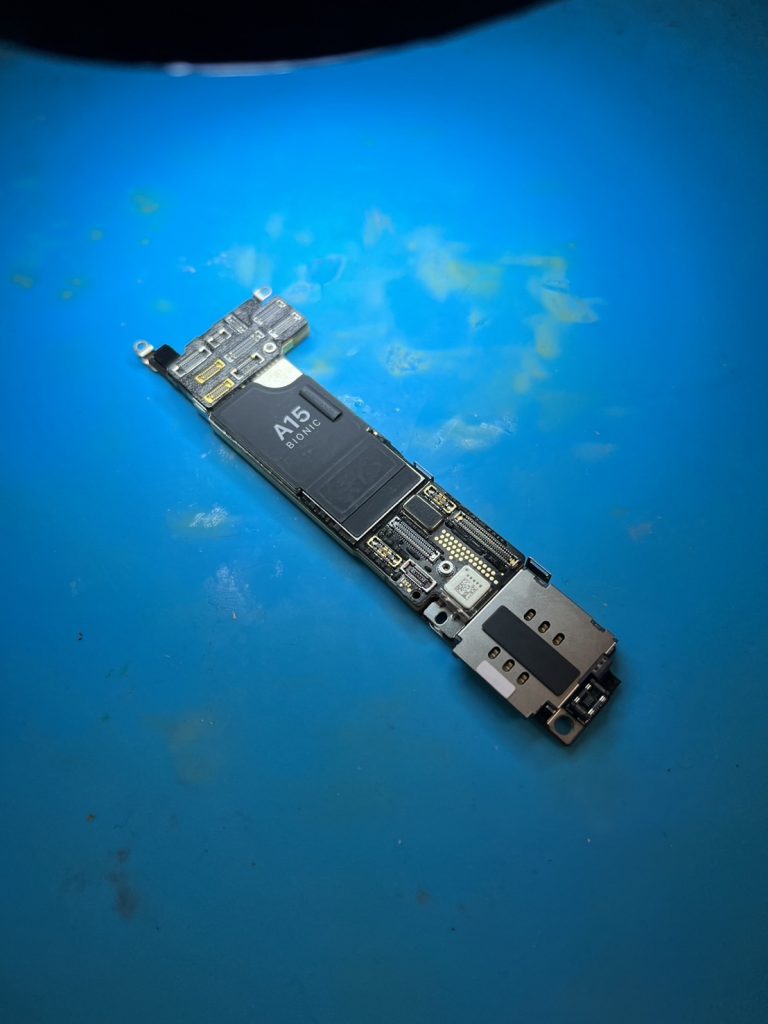

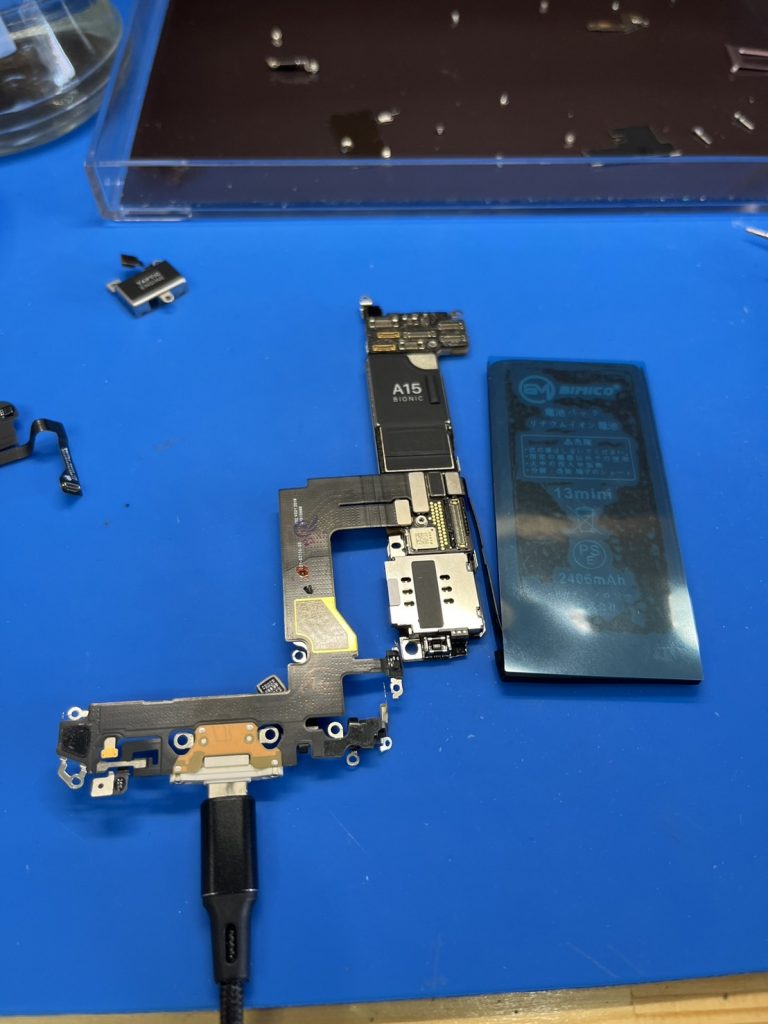

メイン基板調査

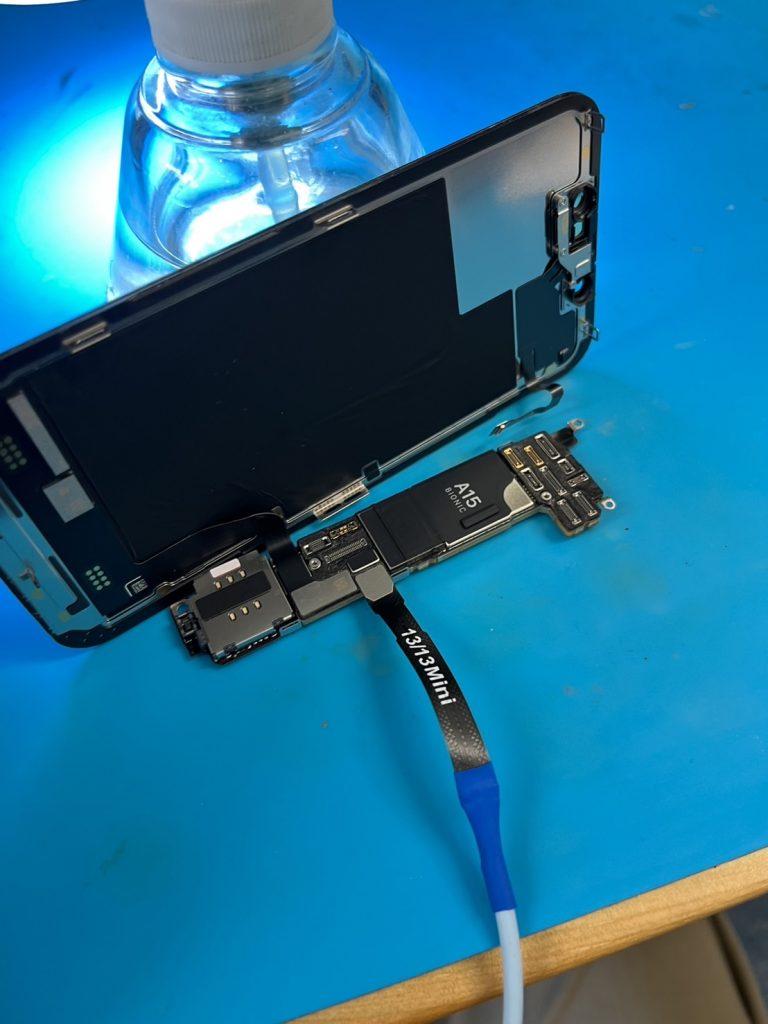

基板のみで動作確認を行いましたが問題なく起動したので、端末が充電できないだけの故障なの
でしょう、基板をもう少し調査していきます。

念のために当店のパーツを利用して充電できない原因がパーツではないか確認しました。
やはりメイン基板が故障していることで充電不良を起こしているようです。

基板の故障個所がないか確認していきます。

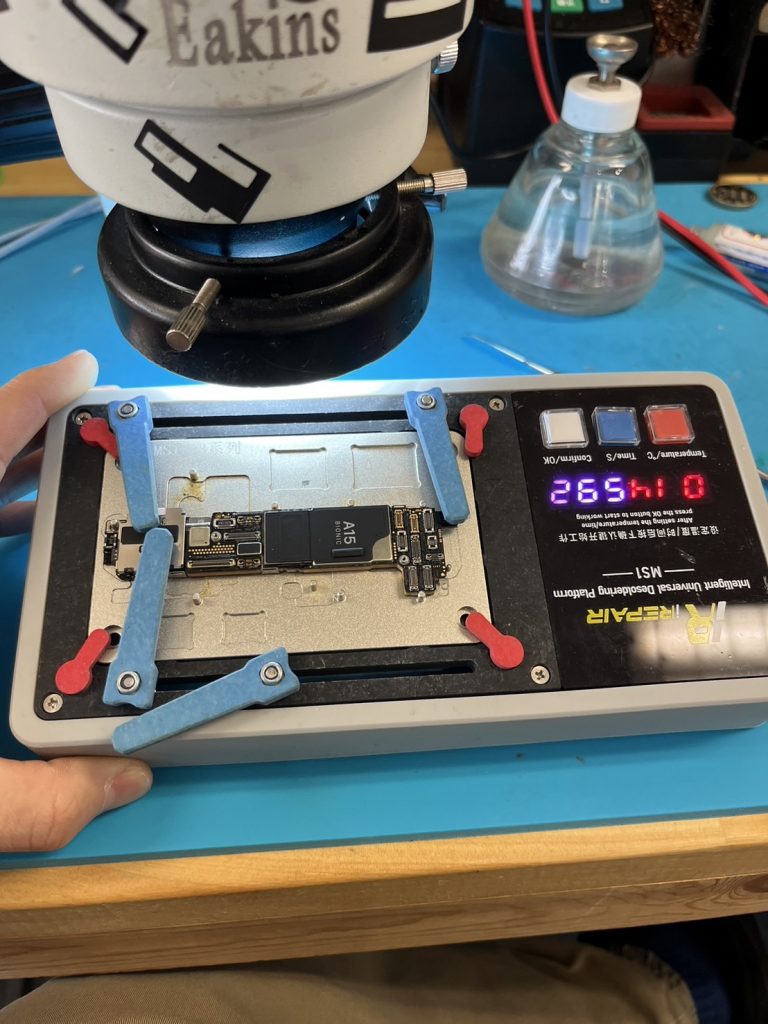

基板の分離作業

iPhoneの基板はiPhoneX以降の機種は基板が二層になっています。
基板故障は内部で起きているため基板を分離していきます。

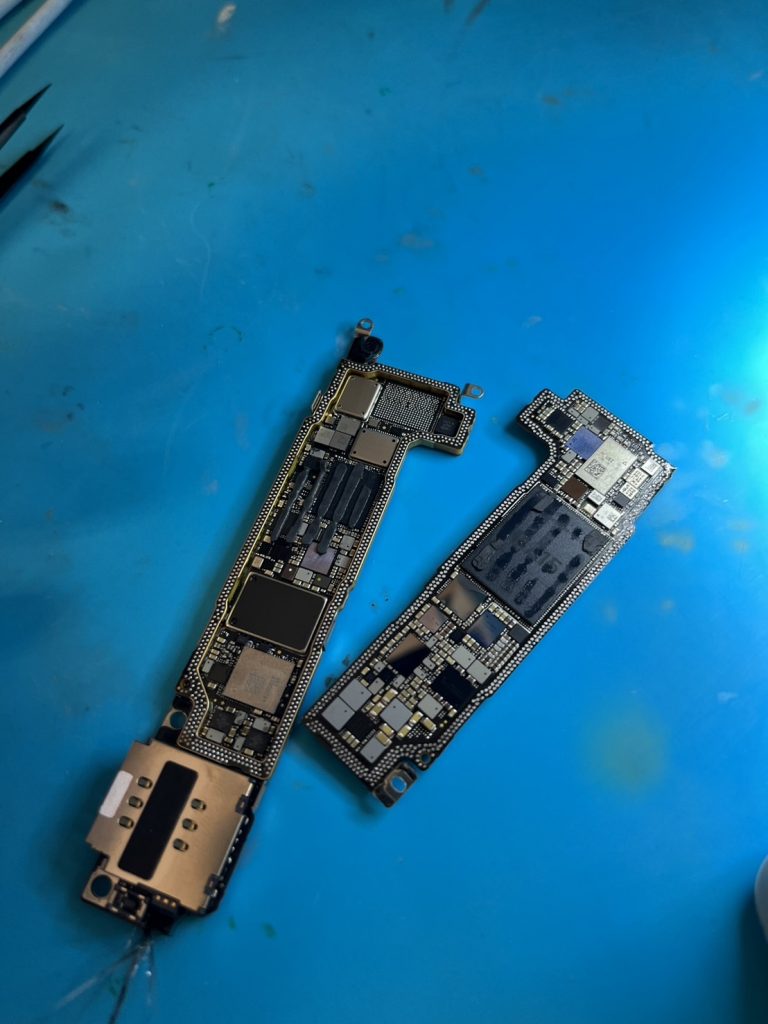

基板の分離を行いました。

充電チップを交換していきます。

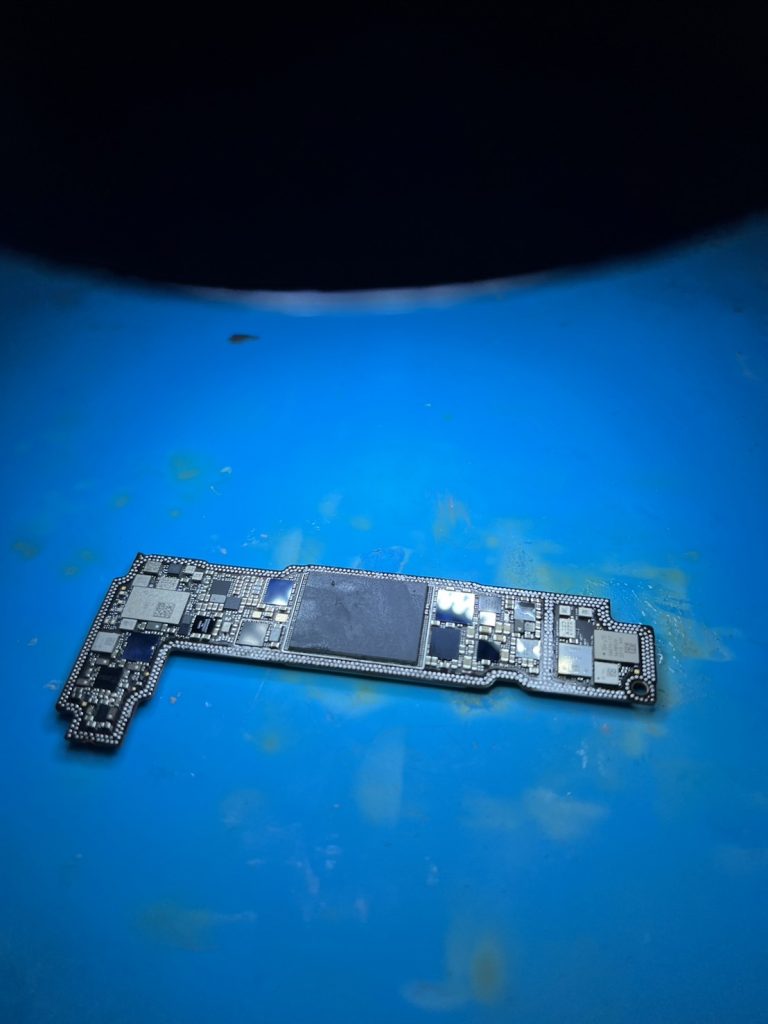

ドナー基板（部品取り用の基板）からチップを取り除いて充電ができない基板に移植していきます。

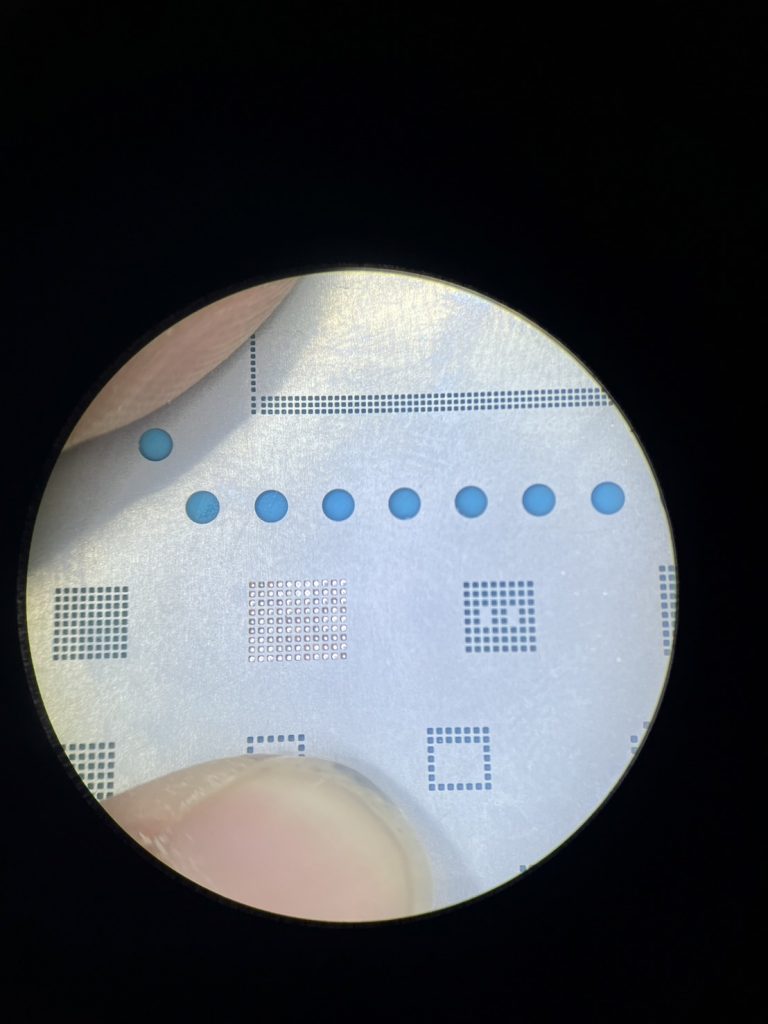

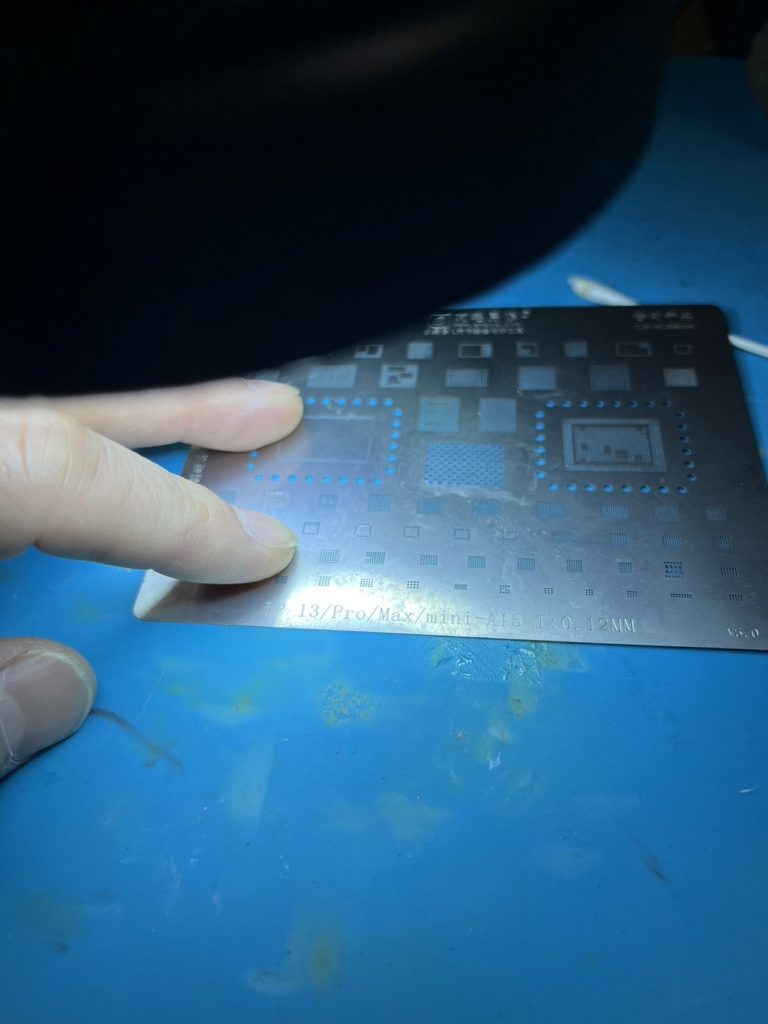

iPhone13用のステンシルです、iPhoneの様々なチップのリボールに利用します。

これから取り付けるチップにはんだボールを乗せるためにステンシルと呼ばれる鉄の枠をチップに
乗せてはんだペーストを塗布します。

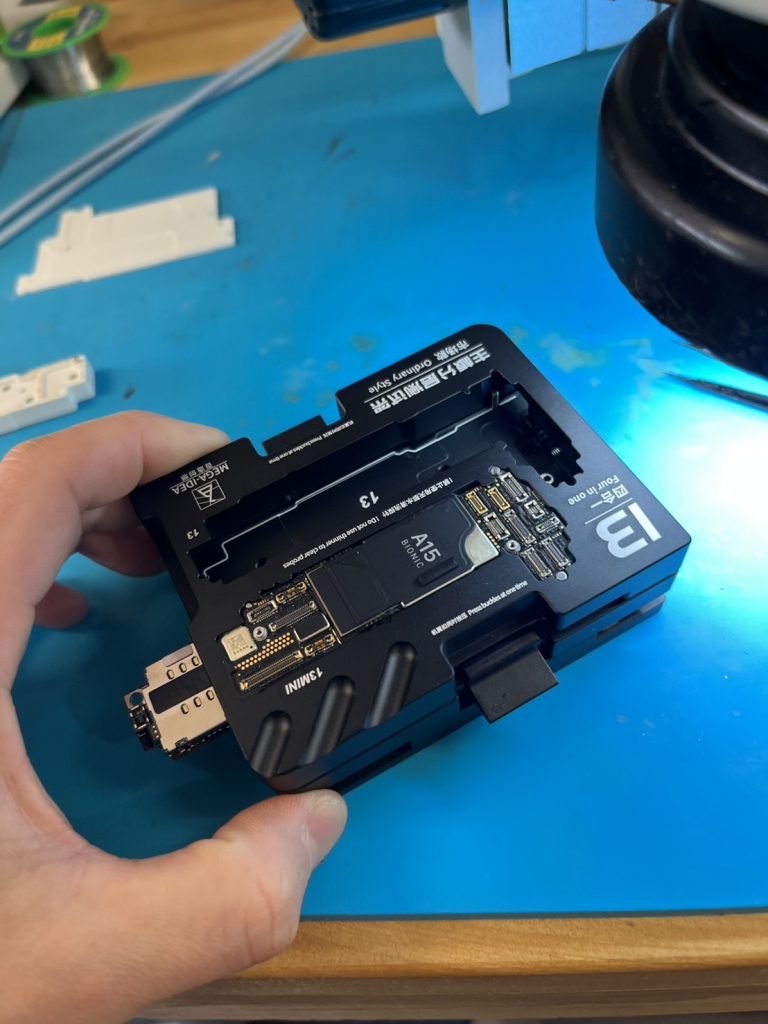

iPhone13用のテストピースです。
このテストピースを利用すれば二層基板を熱で接続せずに動作確認を行えます。
チップの交換で充電は改善されました。

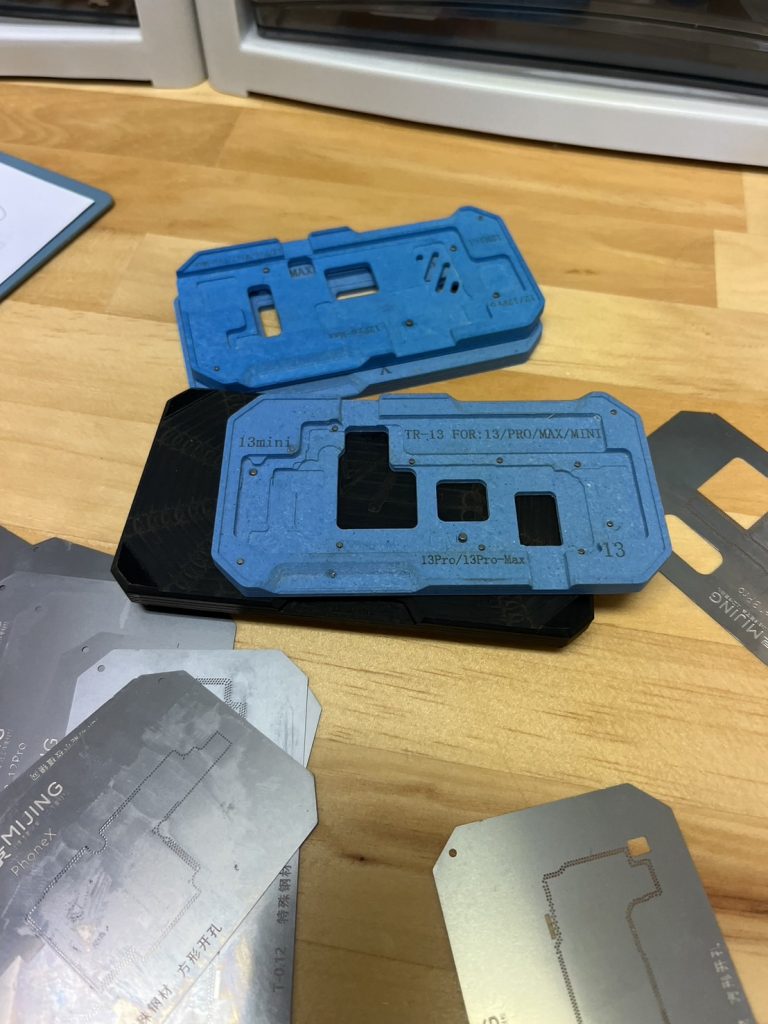

二層基板を修理後にリボール（はんだを作成する）するステンシルです。

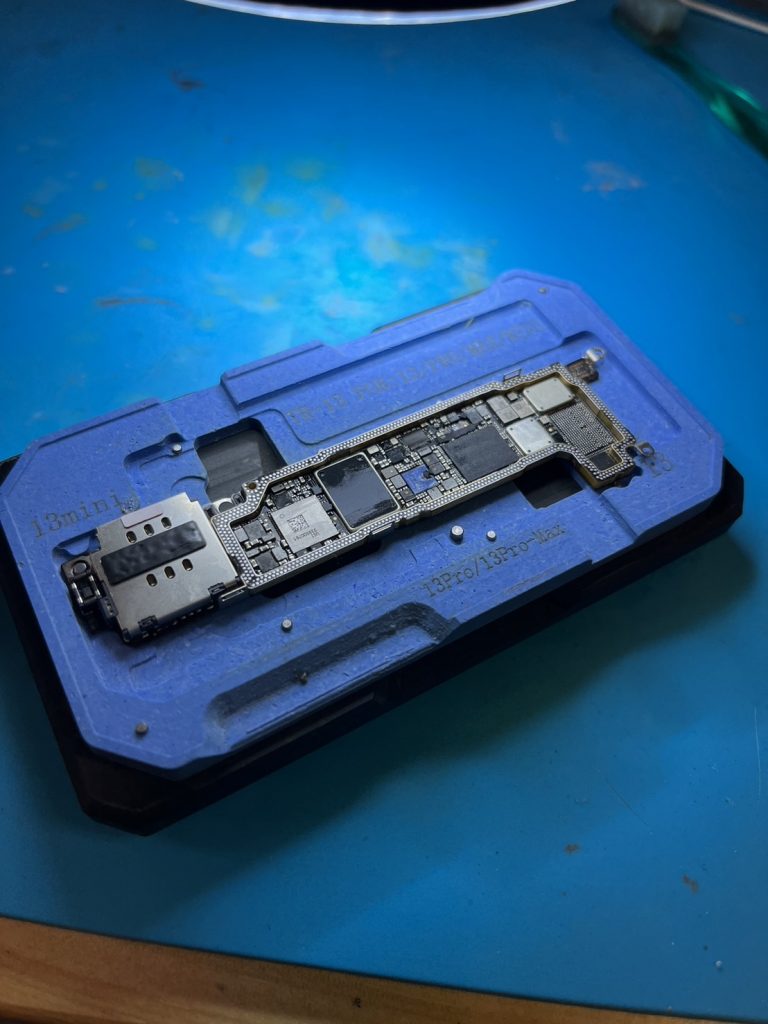

リボール完了しました。

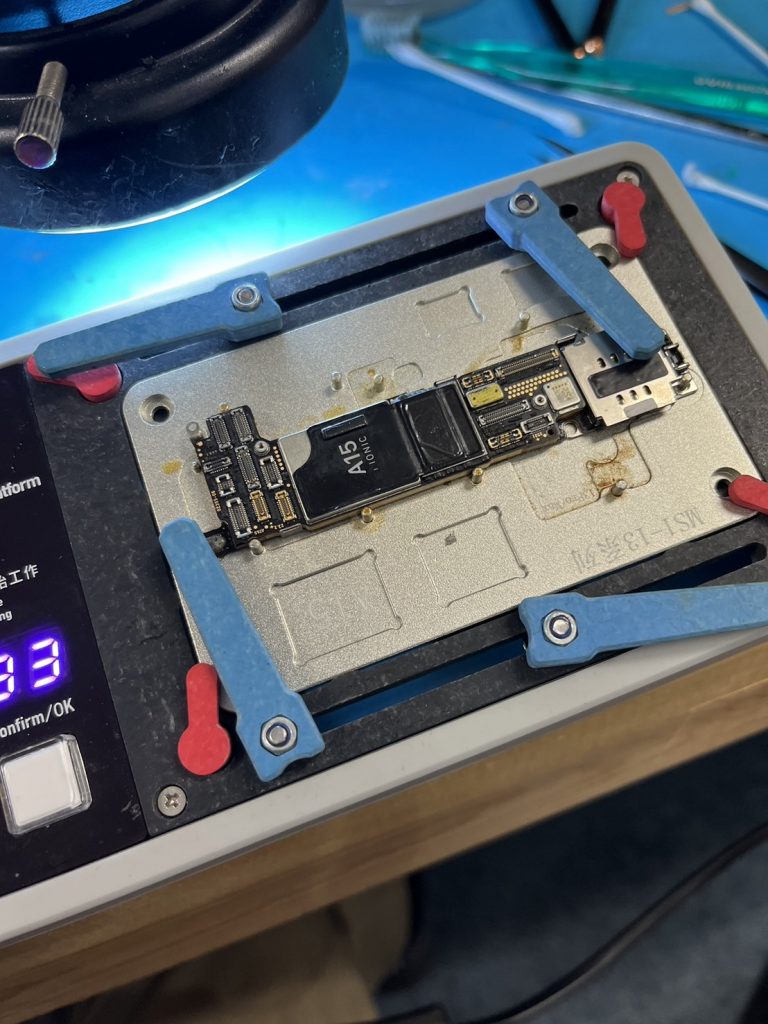

修理完了したので基板の再接合を行います。
接合が終われば修理完了です。

基板を端末に戻して動作確認を行う

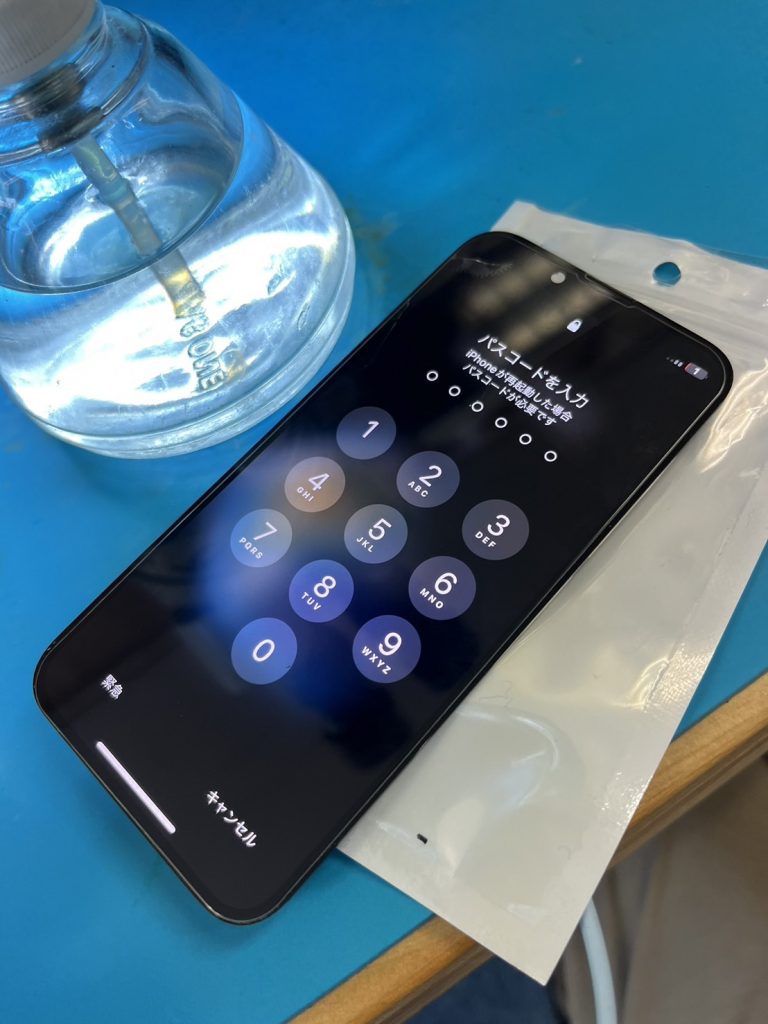

基板をもとに戻して動作確認を行いました。
修理前は充電ができない状態でしたが故障したチップの交換で改善されました。
データそのまま修理完了です。
