iPhone 13 突然電源が落ちて起動しない｜焼けたコンデンサを修理しデータそのまま

突然電源が落ちて起動しなくなったiPhone 13の基板修理を、同業の修理店様からご依頼いただきました。電源を供給する回路のショートを突き止め、焼けていたコンデンサを修理して、データそのまま起動する状態に戻した事例です。

全国から郵送で受付中：iPhoneの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

ご依頼の内容

• 機種：iPhone 13
• 症状：突然電源が落ち、起動しなくなった
• 依頼元：同業の修理店様
• 確認済みのこと：バッテリーを付け替えても反応がない

分解と診断

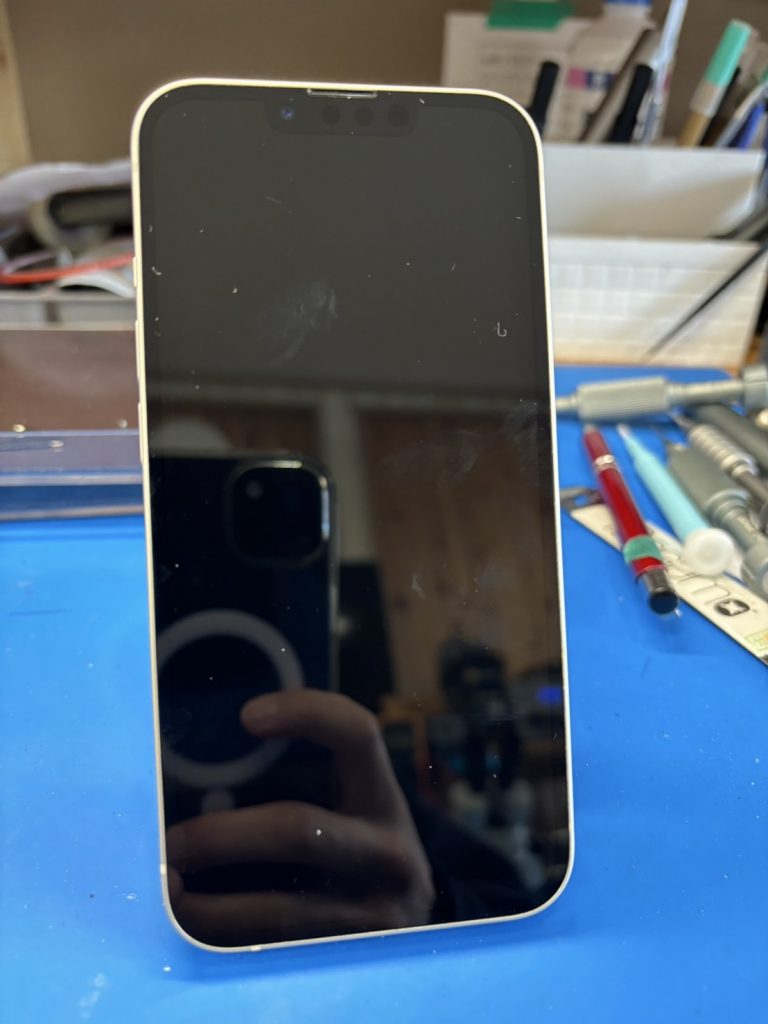

iPhoneは通常、充電器をさすと電源が入ります。この端末は充電器をさしても反応がなかったため、分解して調べました。

メイン基板に直接電流を流して起動時の様子を確認すると、通常よりかなり高い数値が出ました。基板のどこかでショート（本来つながらない回路同士がつながってしまう状態）が起きているようでした。

回路図でショートしているラインを特定

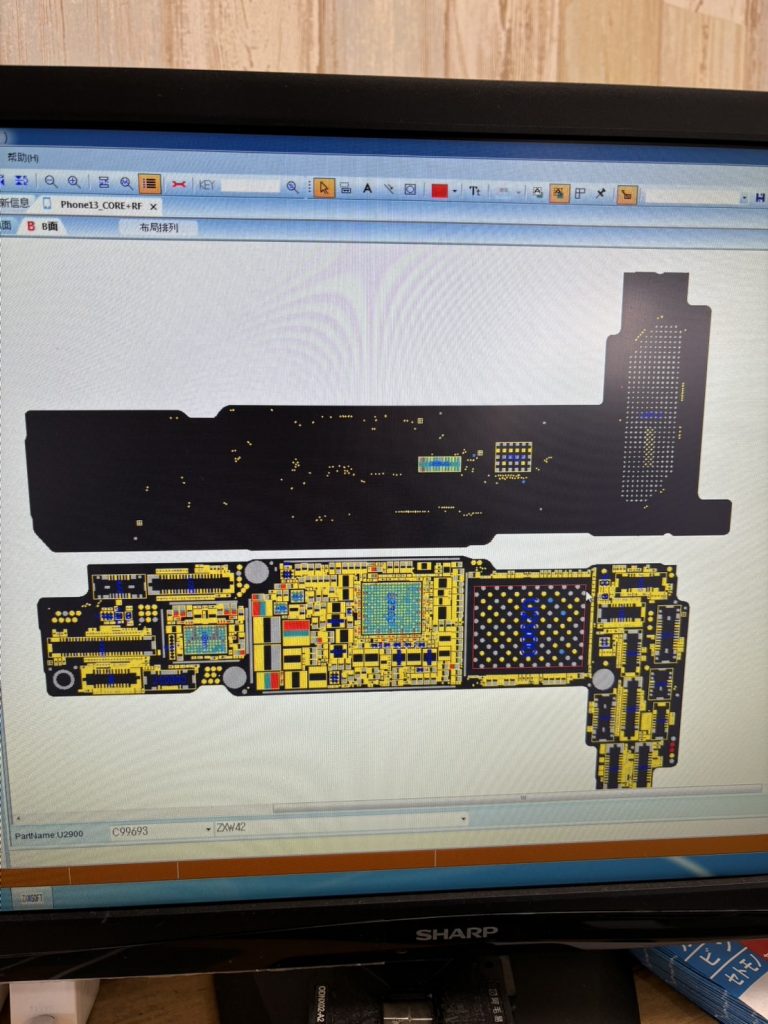

回路図で確認すると、電源を供給するメインのラインがショートしていることが分かりました。回路図で赤くなっている箇所のどこかに故障箇所があります。

原因：焼けたコンデンサ

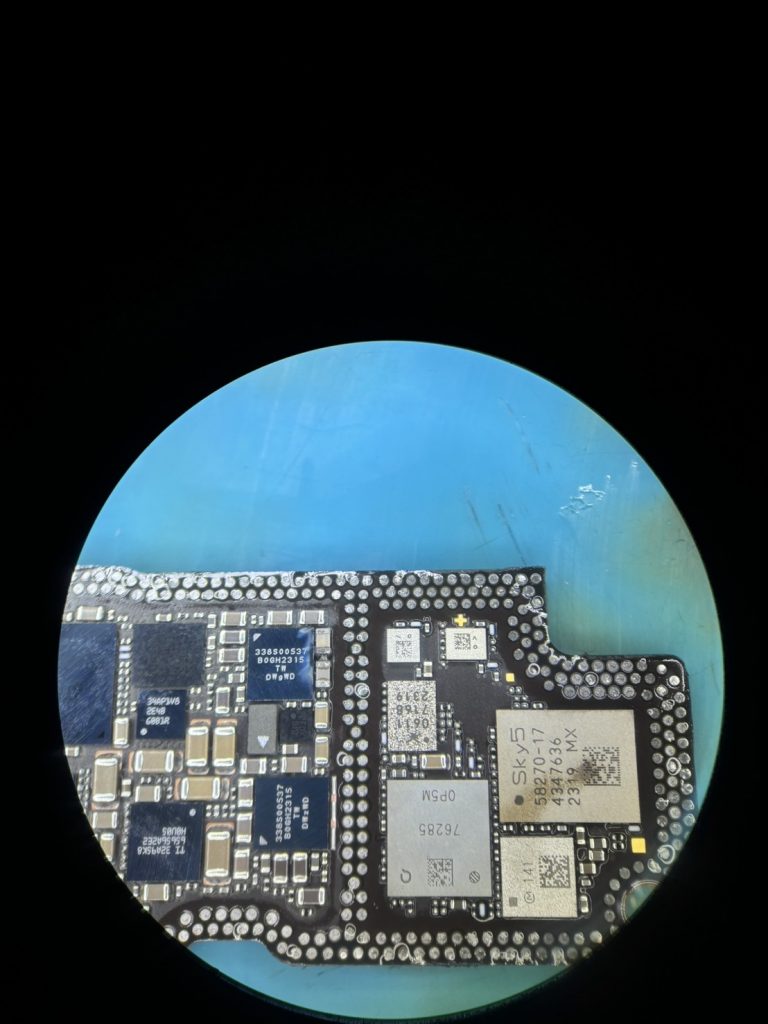

写真の中央にあるコンデンサが焼けていました。ここが故障の原因と判断しました。

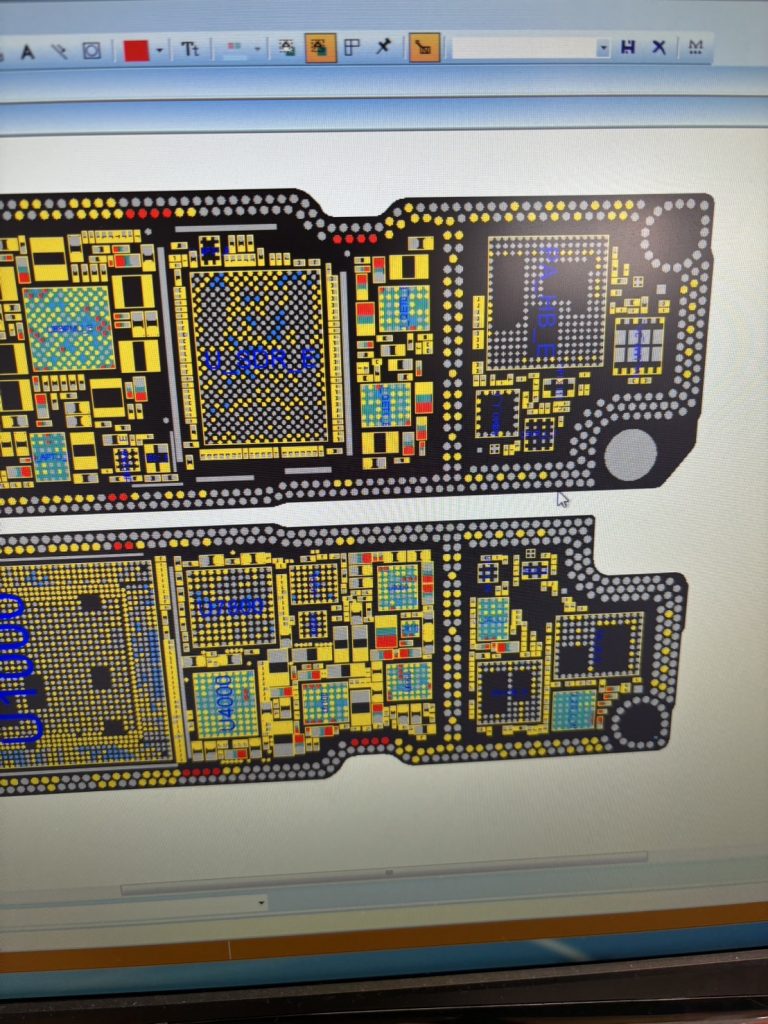

回路図ではこの部分にあたります。

行った作業

故障箇所を修理しました。作業のために二層の基板を分離していたため、修理後にもう一度熱を加えて上下の基板を取り付け直しました。

修理結果

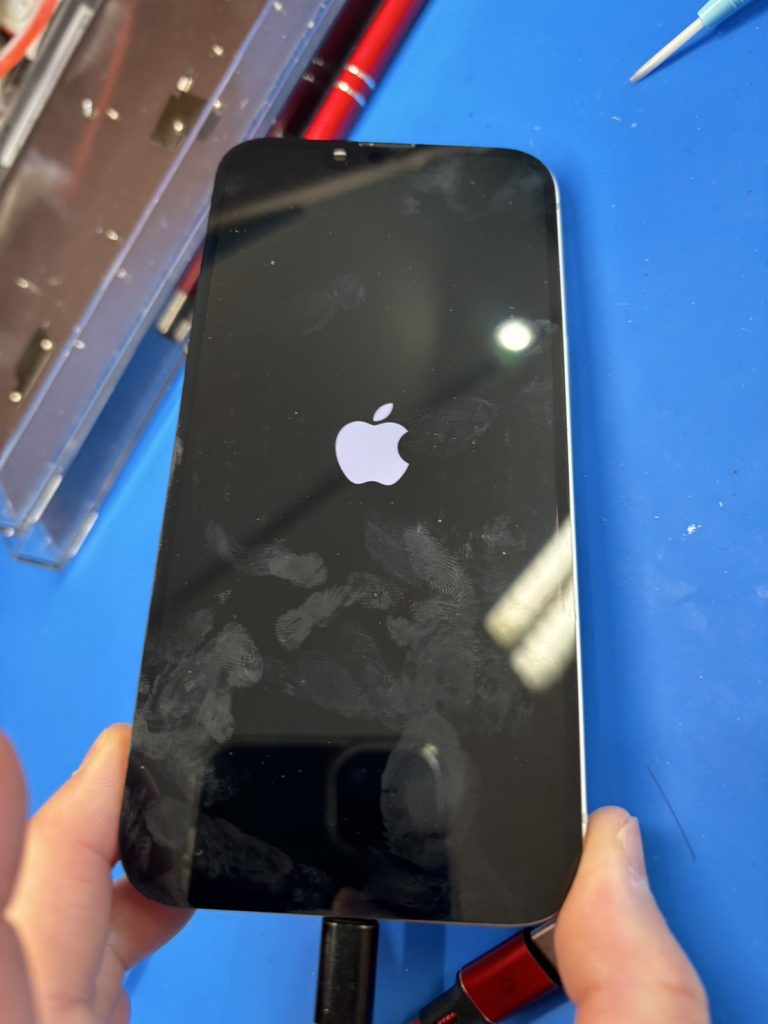

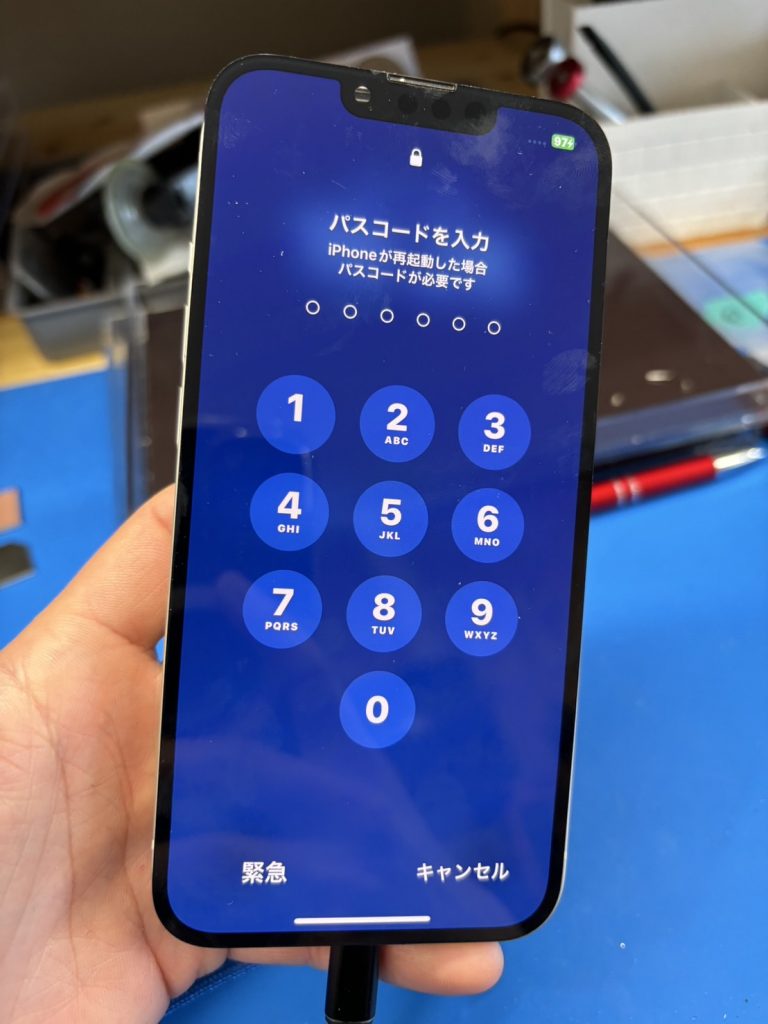

基板を本体に戻して確認したところ、起動する状態になりました。データそのままで修理完了です。

同じ症状でお困りの方へ

iPhone 13が突然電源が落ちて起動しなくなり、バッテリーを替えても反応がない場合は、基板のショートが原因のことがあります。基板修理ならデータを残したまま直せる場合があるのでご相談ください。
