iPhone・iPad基板修理ストックリペアのブログを拝見いただきありがとうございます。

修理店様から修理依頼をいただきました。
iPhoneの通信（電話やインターネット）は使用できるけどWi-Fi・Bluetoothが利用できないとご相談頂きました。
基板故障の可能性が高いです。まずは端末の分解を行って基板の調査を進めていきます。
モデル番号A2172、A2402、A2403

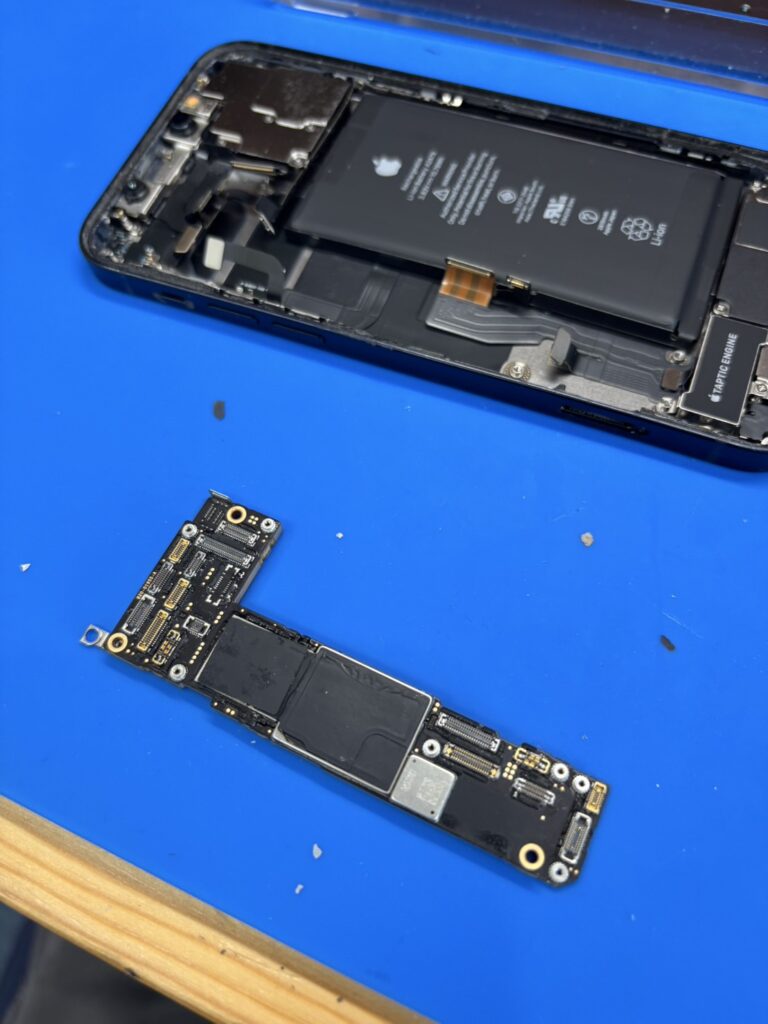

端末を分解して基板を取り出していきます

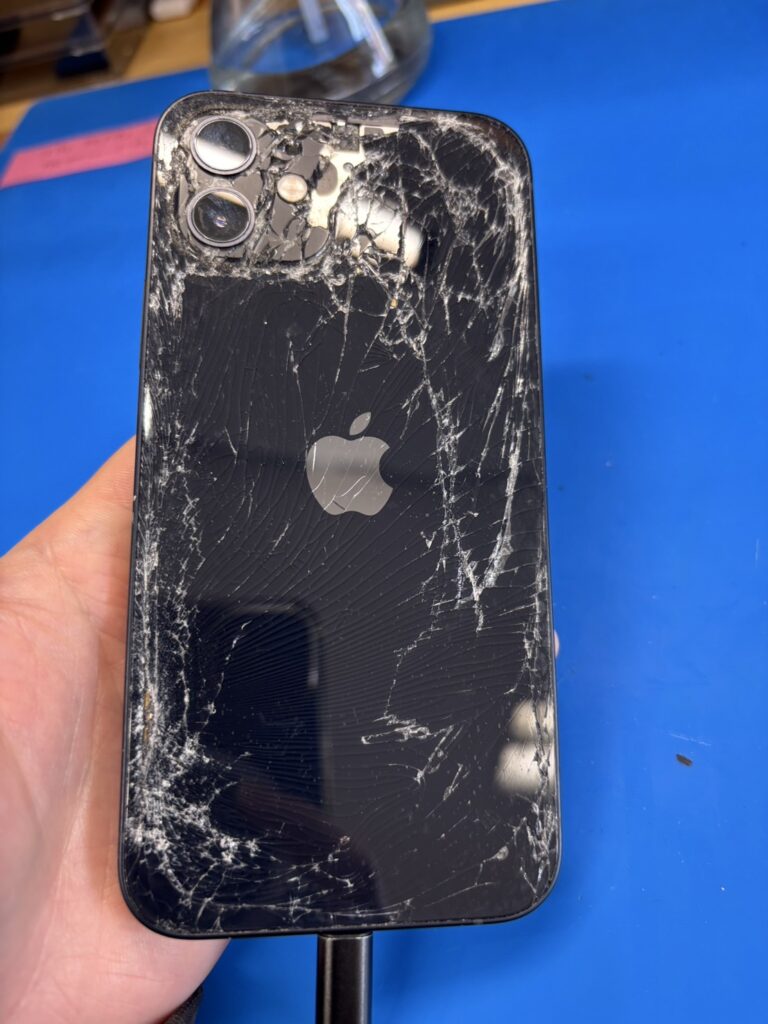

お送りいただいた端末の背面を確認してみたところバックガラスがばきばきに割れてしまっているのが確認できました。
かなり大きな衝撃を受けてしまったのだと思います、衝撃が原因で二層になっている基板が剥離してしまったのだと思います。

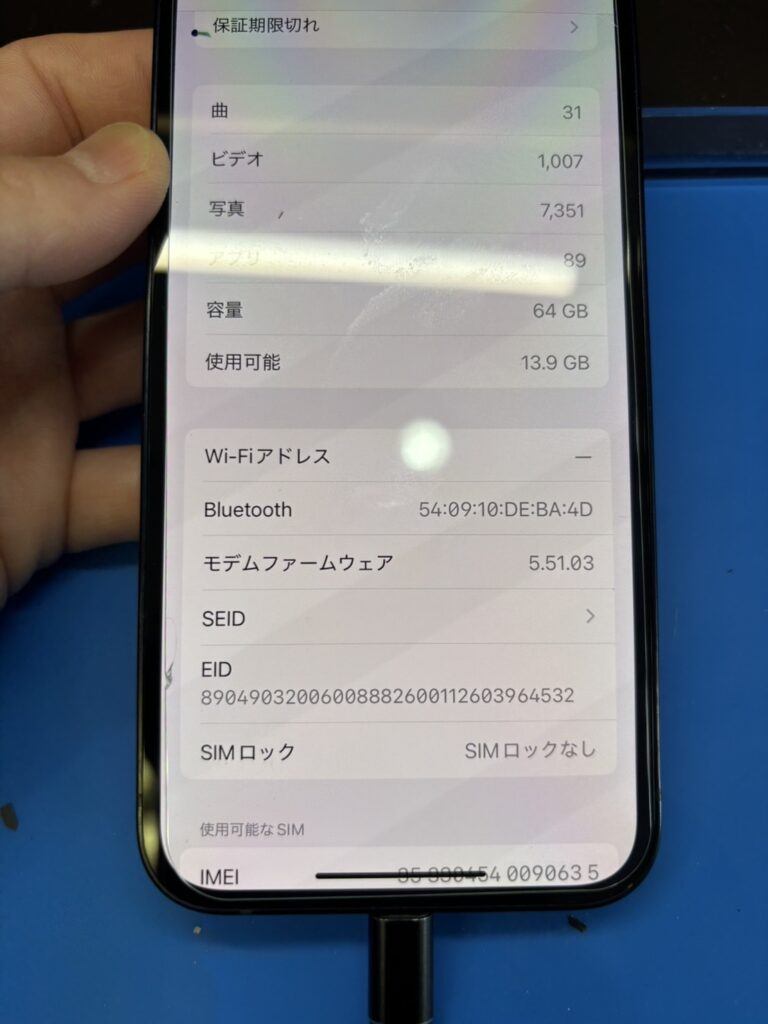

設定を確認してみたところWi-Fiアドレスが表示されていませんでした、端末を分解して基板の調査を行っていきます。

故障個所の特定

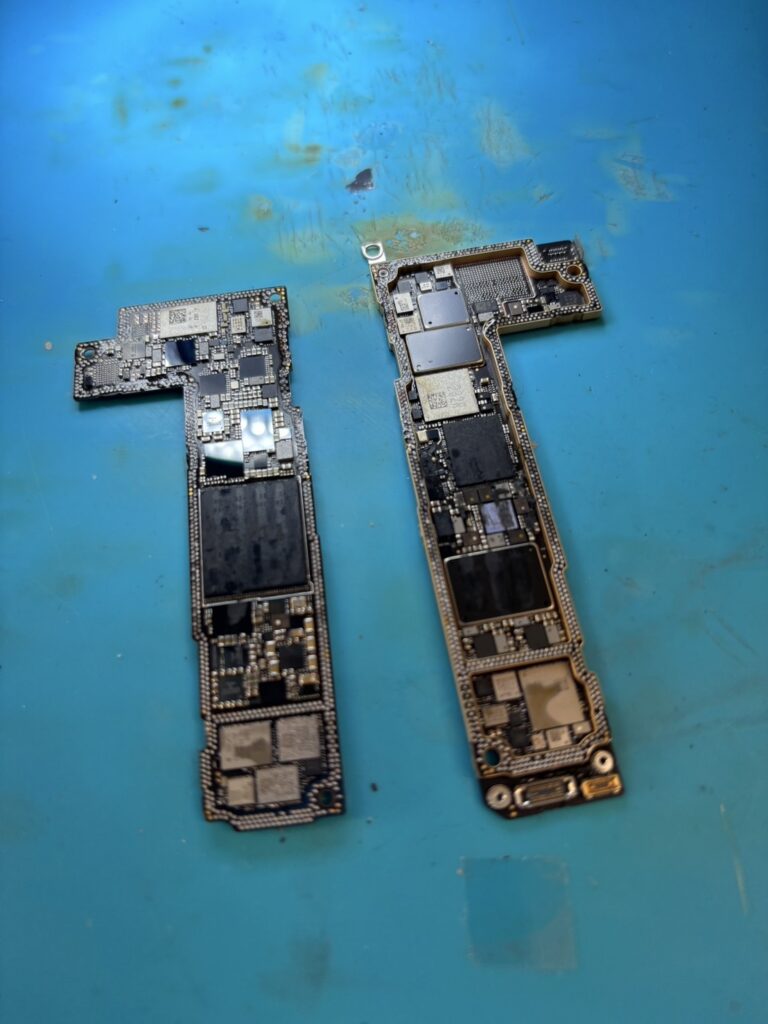

二層基板を分解しました。肉眼で確認しても上下基板の接地面が剥離してしまっているのがわかりました。さらに詳しく調べていきます。

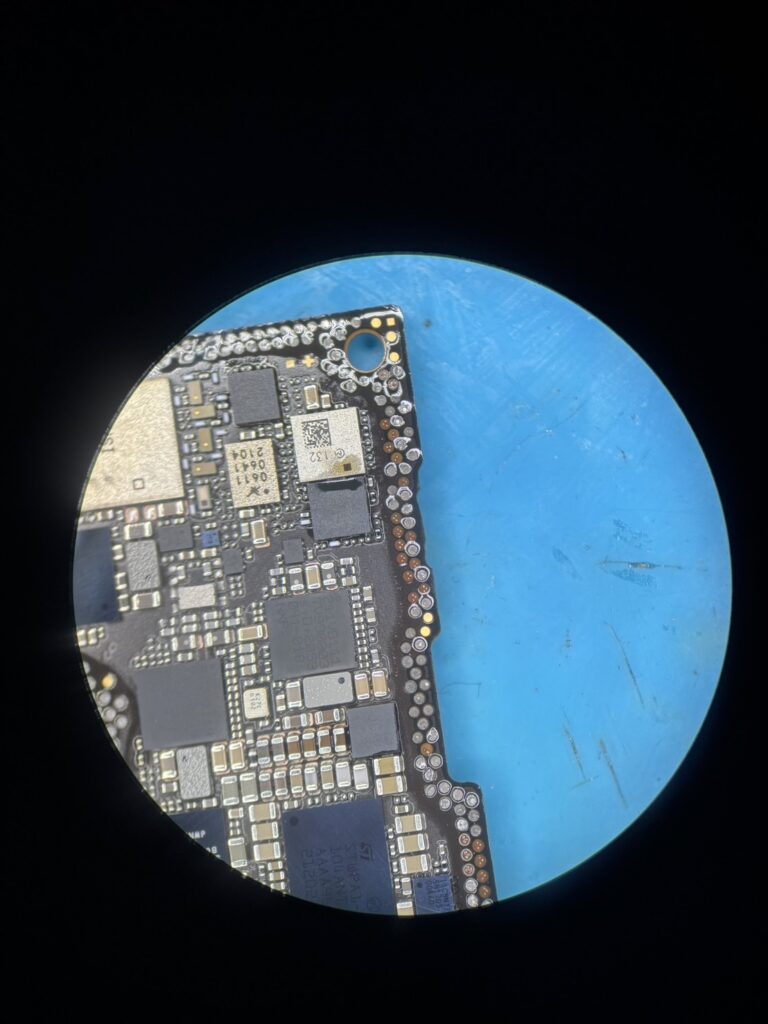

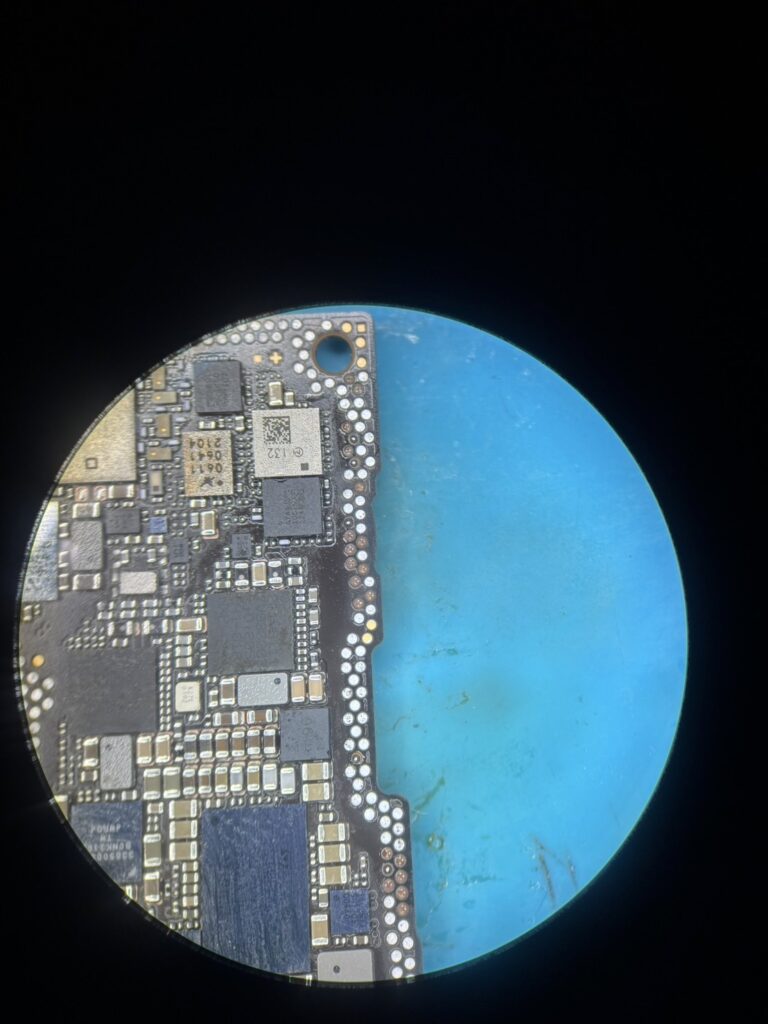

顕微鏡で確認して所かなりの箇所のパターンが剥離していました、この写真のようにパターンが剥離してしまうと上下基板のつながりが無くなってしまいこのような症状がおこります。この個所の修復を行い上下基板が接地するようになれば改善されます。

上下基板の剥離をしてしまっている箇所はすべて接地していなくてはいけないわけではありません、上下がつながっていないといけない部分のみ修復を行い基板をもとに戻していきます。

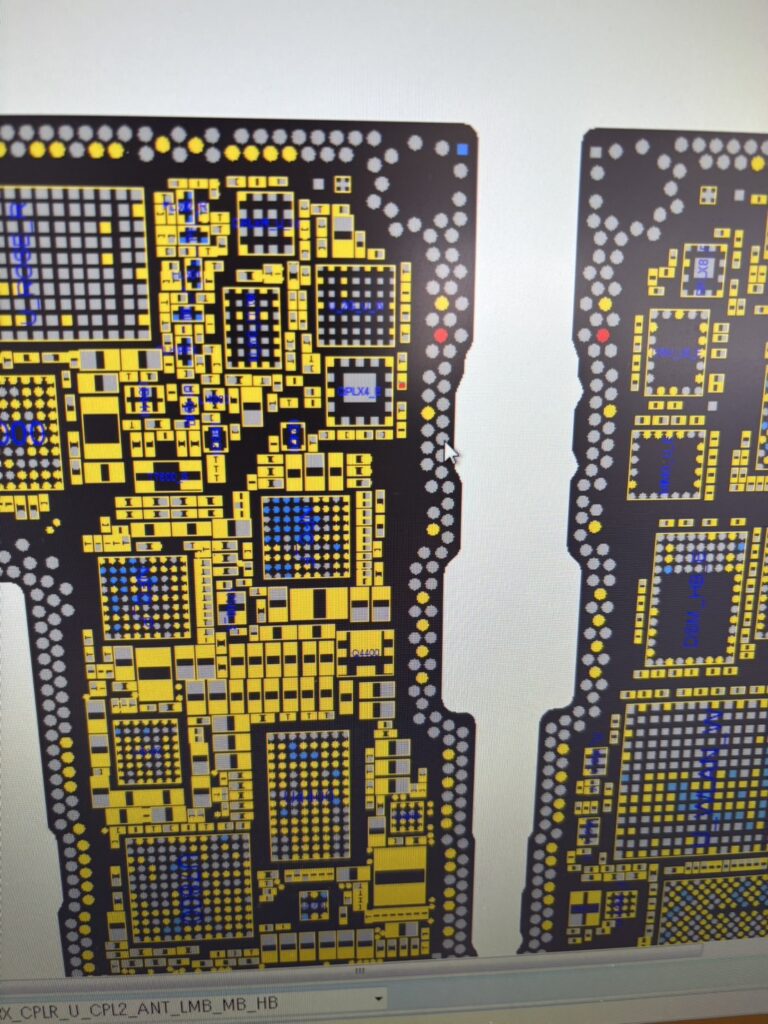

回路図を確認しながら修復を行いました。基板に熱を加えてもとに戻したので動作確認を行っていきます。

基板を端末に戻して動作確認を行う。

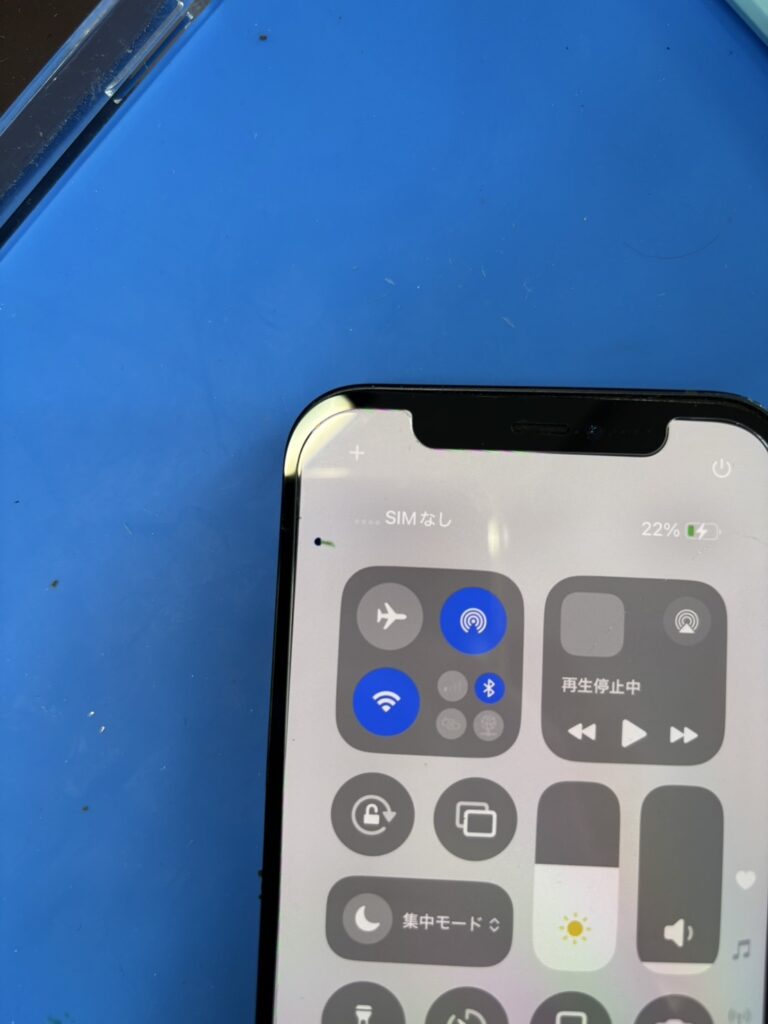

無事Wi-Fi利用可能な状態になりました。
