iPhone 11 Pro 海水に水没して電源が入らない｜基板修理で起動させデータ復旧

同業の修理店様から、海に落として電源が入らなくなったiPhone 11 Proのデータ復旧をご依頼いただきました。腐食した基板を修復し、タッチに関わるコネクタも交換して起動させ、データを取り出した事例です。

全国から郵送で受付中：iPhoneの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

ご依頼の内容

• 機種：iPhone 11 Pro
• 症状：水没後、電源が入らない
• 依頼元：同業の修理店様
• 確認済みのこと：バッテリーや画面などのパーツを付け替えても電源が入らない
• 状況：海で落とし、しばらく海水に浸かっていた
• ご要望：端末の中の大切なデータを取り出したい

分解と診断

写真のとおり、水没がかなりひどい状態でした。このような場合は、基板の故障箇所が多い可能性があります。故障箇所を1つずつ直して、データを取り出せるようにしていきます。

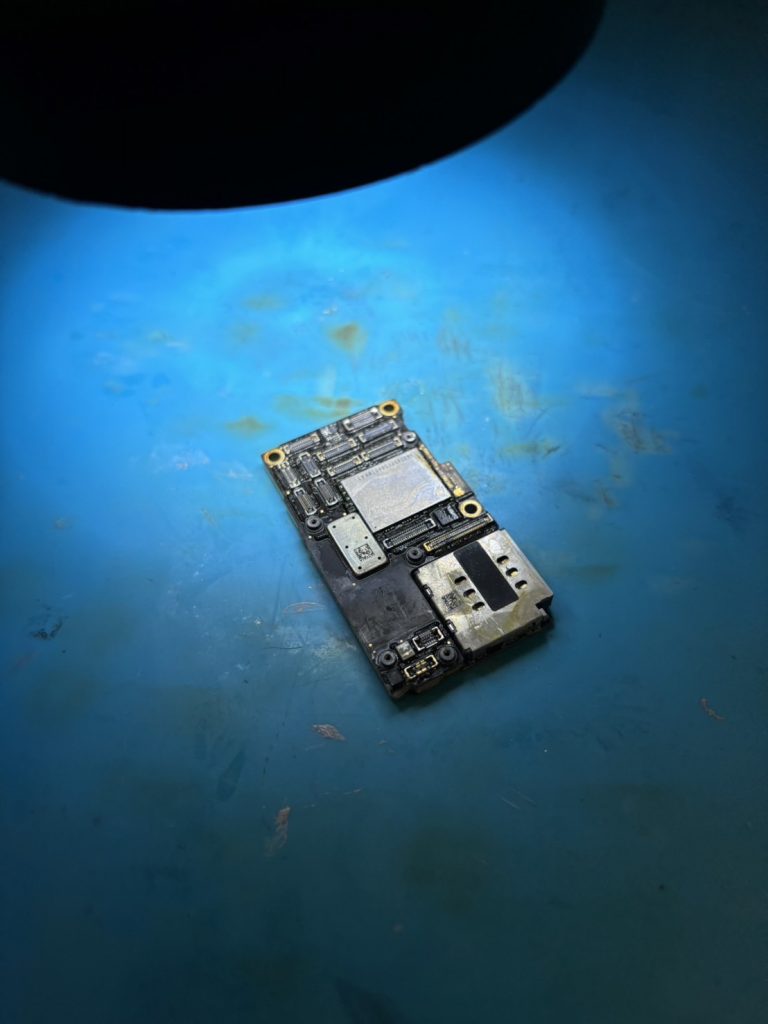

基板は全体的にさびているようでした。顕微鏡で詳しく見ると腐食がかなり進んでおり、二層になっている基板の内部にも水が入り込んでいる可能性があったため、基板を分離することにしました。

行った作業

上の基板の腐食を修復

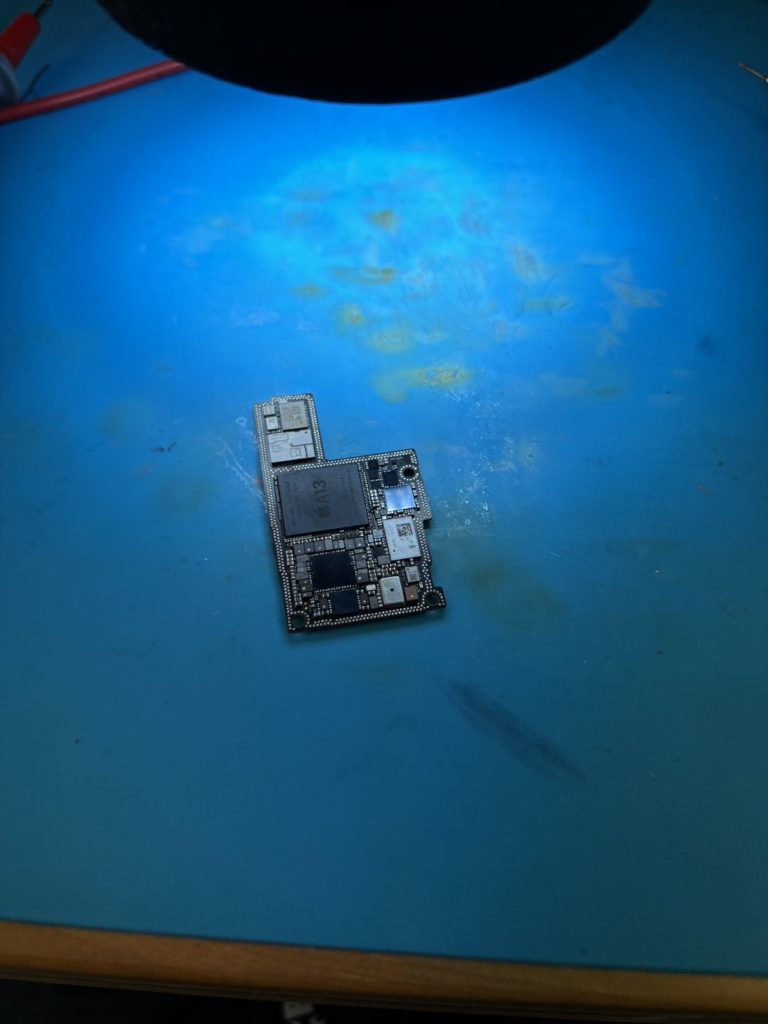

二層の基板のうち、上側の基板です。ところどころ腐食している箇所がありました。腐食した箇所を直さないと電源は入りません。ショート（本来つながらない回路同士がつながってしまう状態）の除去、漏電している箇所の修復、断線している箇所の修復が必要です。修復のたびに、機械で正常な状態になっているかを確かめながら進めました。

タッチに関わるコネクタの交換

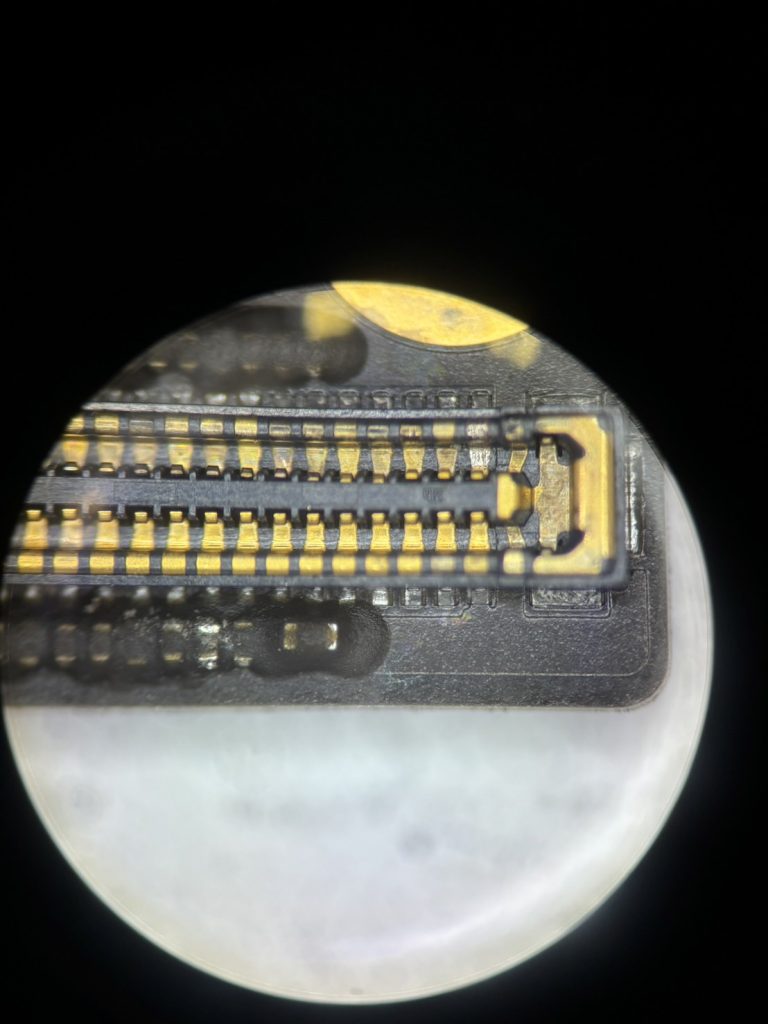

基板だけの状態で電源は入るようになりましたが、画面を取り付けてもタッチが反応しませんでした。画面を基板につなぐコネクタ（タッチに関わる部分）を顕微鏡とテスターで調べると、電気が通っていない箇所がいくつかありました。

はんだごてで修復を試みましたが、反応は変わりませんでした。コネクタの足の裏側まで腐食が進んでいる可能性があるため、コネクタを取り外して正常なものに交換しました。

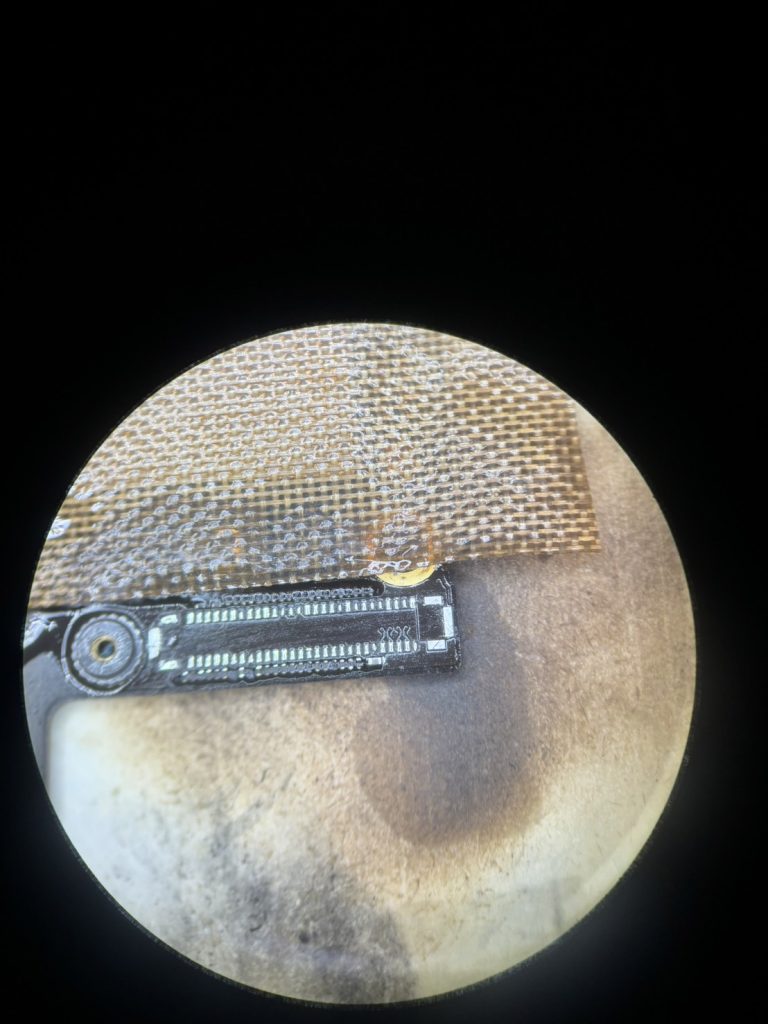

コネクタを外してみると、その下のパターン（基板の配線）までは腐食が進んでいませんでした。ここに新しいコネクタを取り付けて、データを取り出せる状態になっているか確認しました。

修理結果

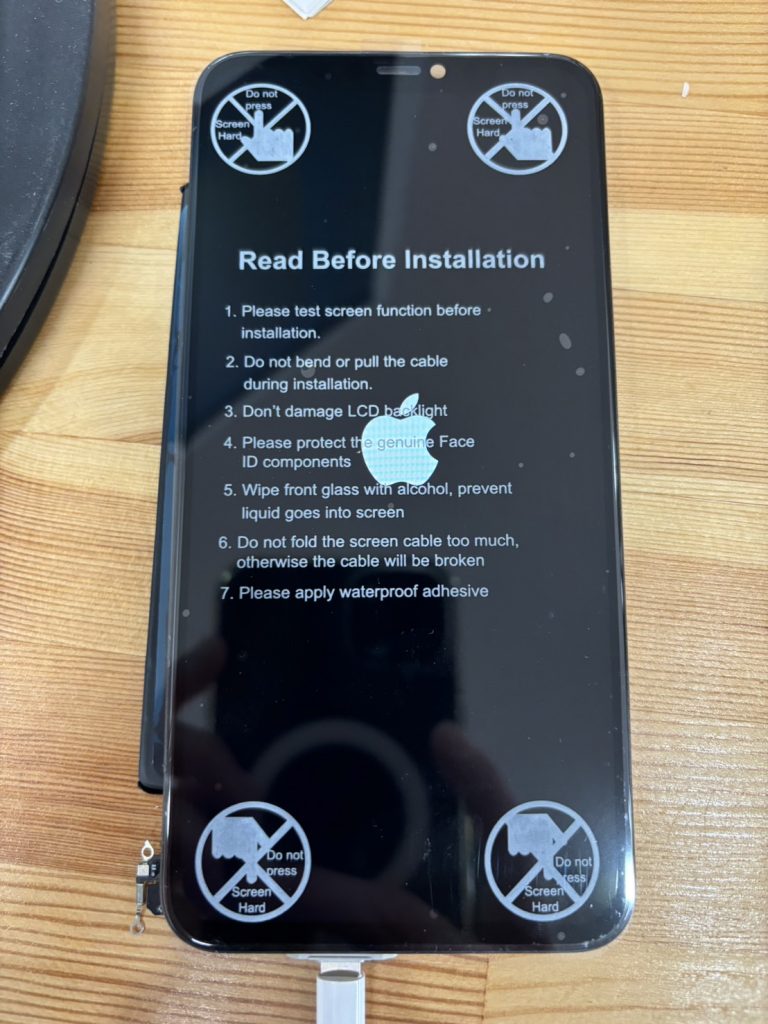

基板にパーツを取り付けると、起動時のロゴマークが表示されました。

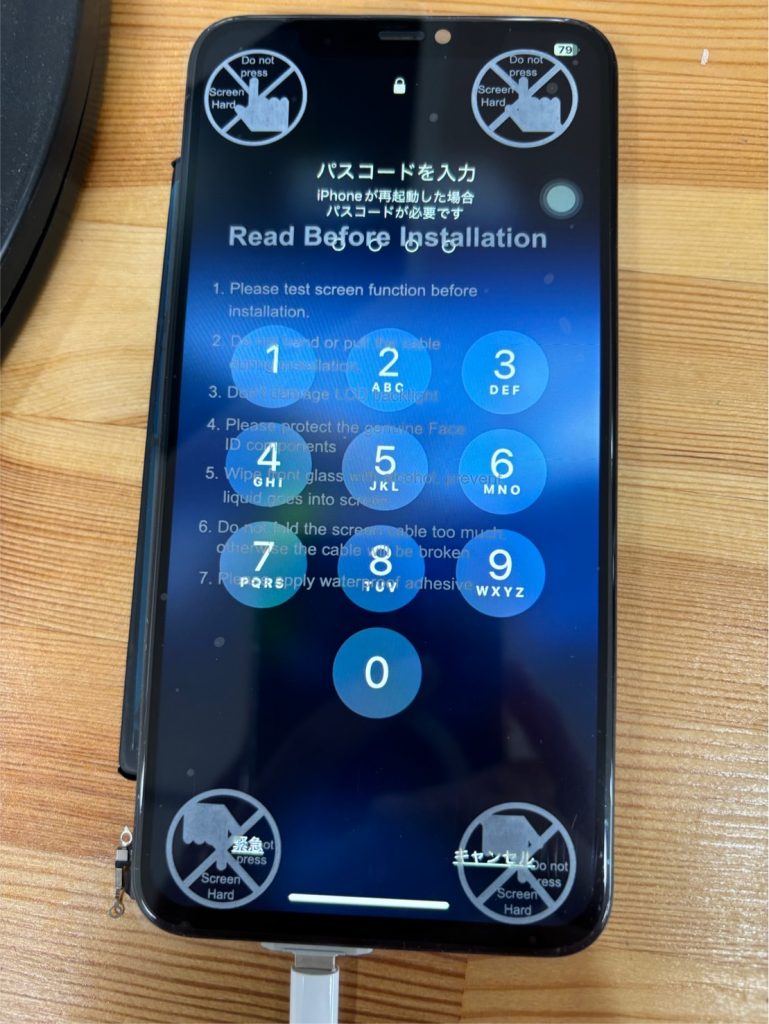

端末は起動する状態になりました。水没の状態がひどかったため、すぐにバックアップを取り、データをUSBに保存してご返却しました。

同じ症状でお困りの方へ

海水に浸かったiPhone 11 Proは、基板全体の腐食が進みやすく、故障箇所も多くなりがちです。パーツを替えても電源が入らない場合でも、基板修理で起動させてデータを取り出せることがあります。データをあきらめる前にご相談ください。
