修理店様から修理依頼をいただきました。
電源が入らないiPadAir4の修理のご相談を受けたとご相談頂きました。
バッテリーを交換しても電源が入る様子はなかったと連絡いただきました。
バッテリーを交換して起動しない場合はメイン基板の故障の可能性が高いです、
端末の分解を行って基板に故障個所がないか調査していきます。

端末を分解して修理を進めます

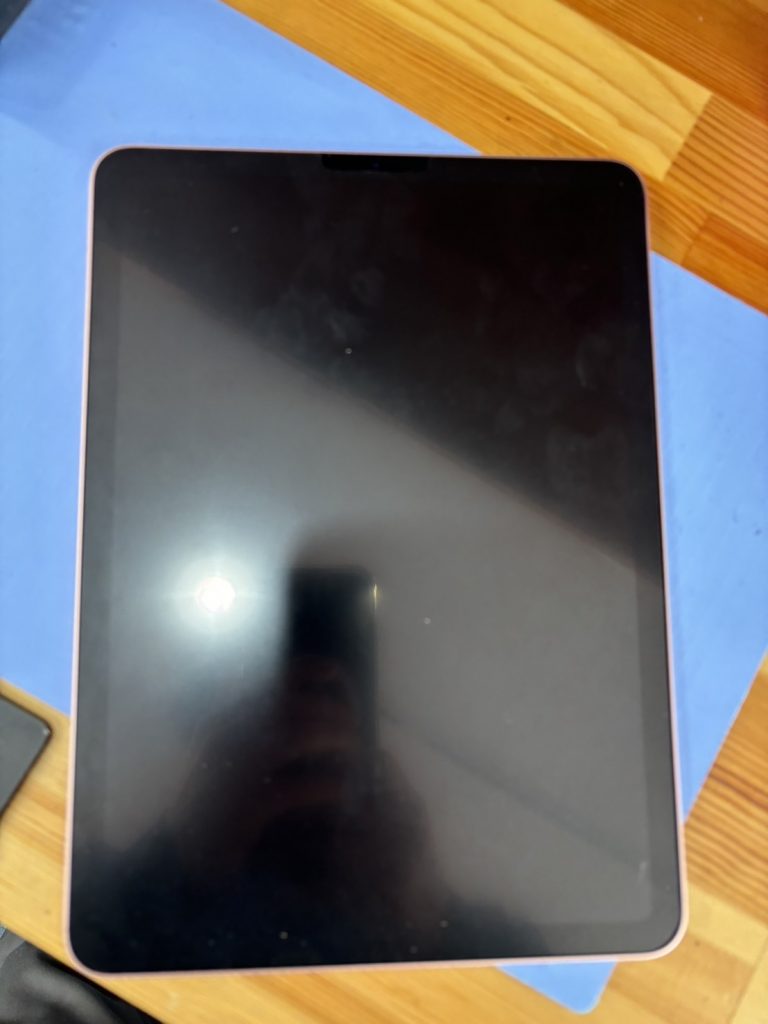

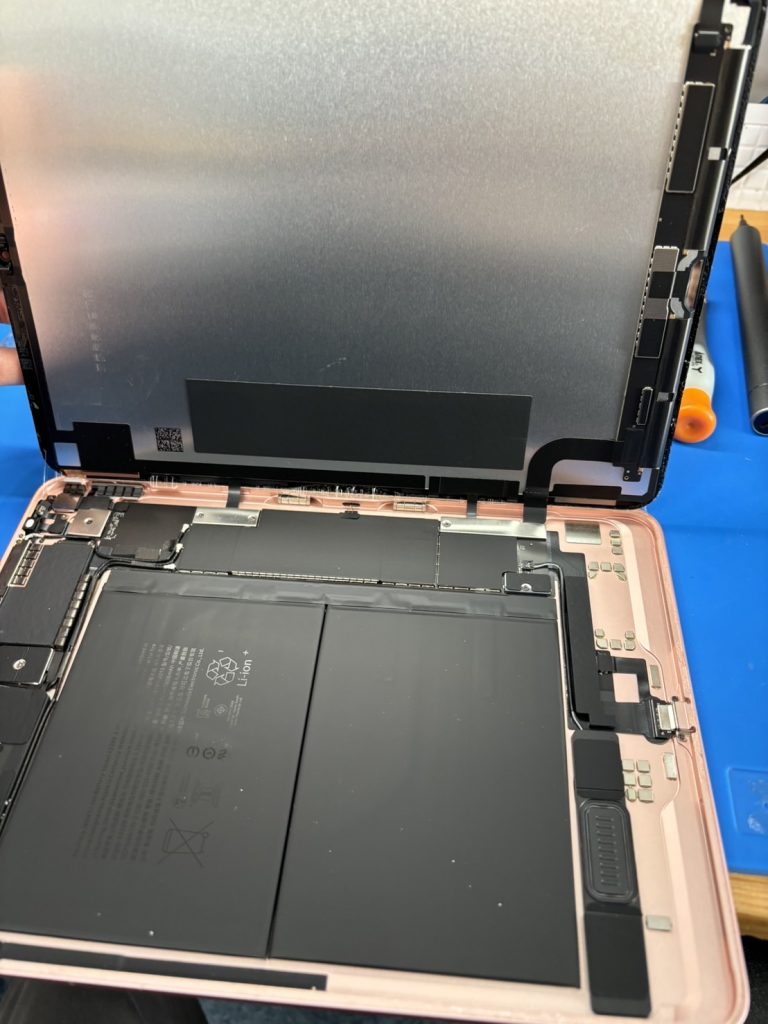

端末に充電器をさしてみても電源が入る様子はありませんでした、端末を分解していきます。

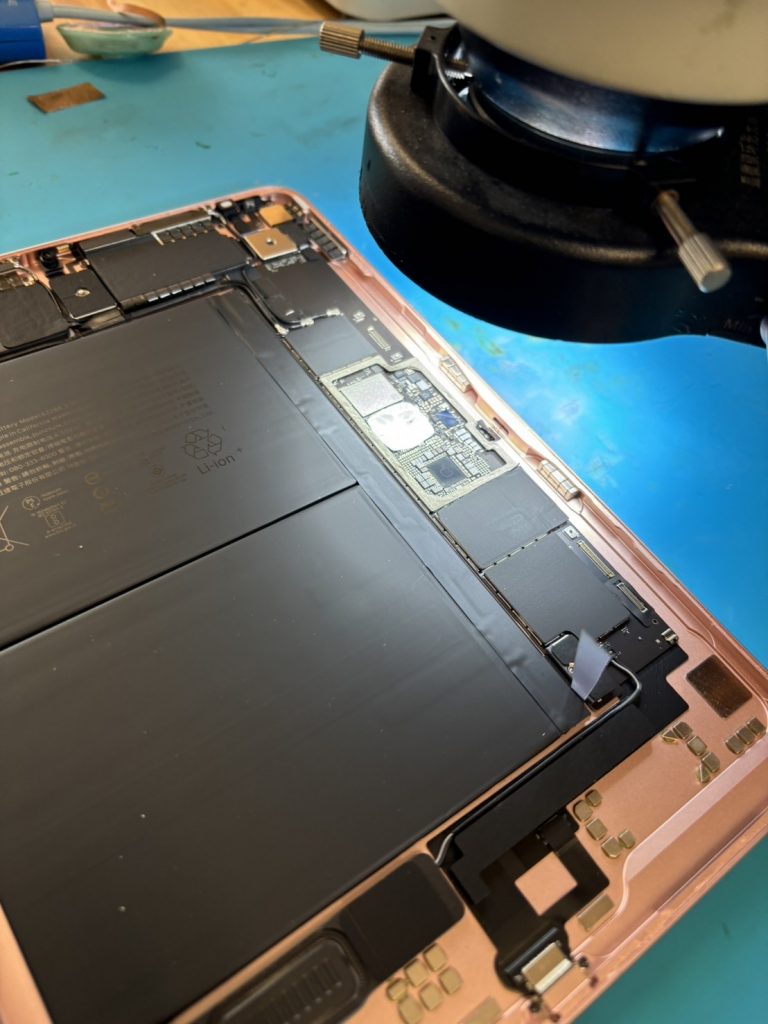

メイン基板の調査ができるように基板をカバーしているシールドと呼ばれるものを取り外して基板を調べていきます。

顕微鏡で電源ic近くを確認してみたところ一か所故障してしまっているコンデンサを見つけることができました。
ここが故障の原因だと思います。交換を試みたのですがまだショートしている状態が改善する様子は変わりませんでした。

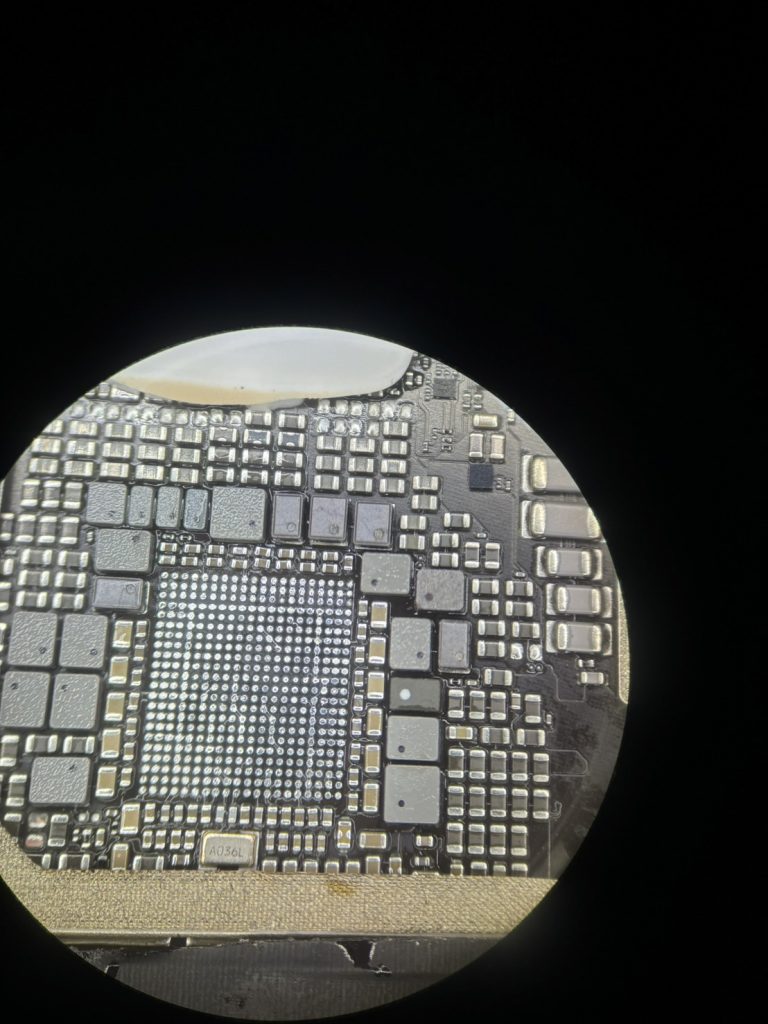

サーモグラフィーカメラで熱源を探してみたところ電源icチップが熱を発しているのが確認できました。
一度icを取り外して原因がどこか確認してみます。icを取り外してショートしている状態が改善すればic
が故障している可能性があります。

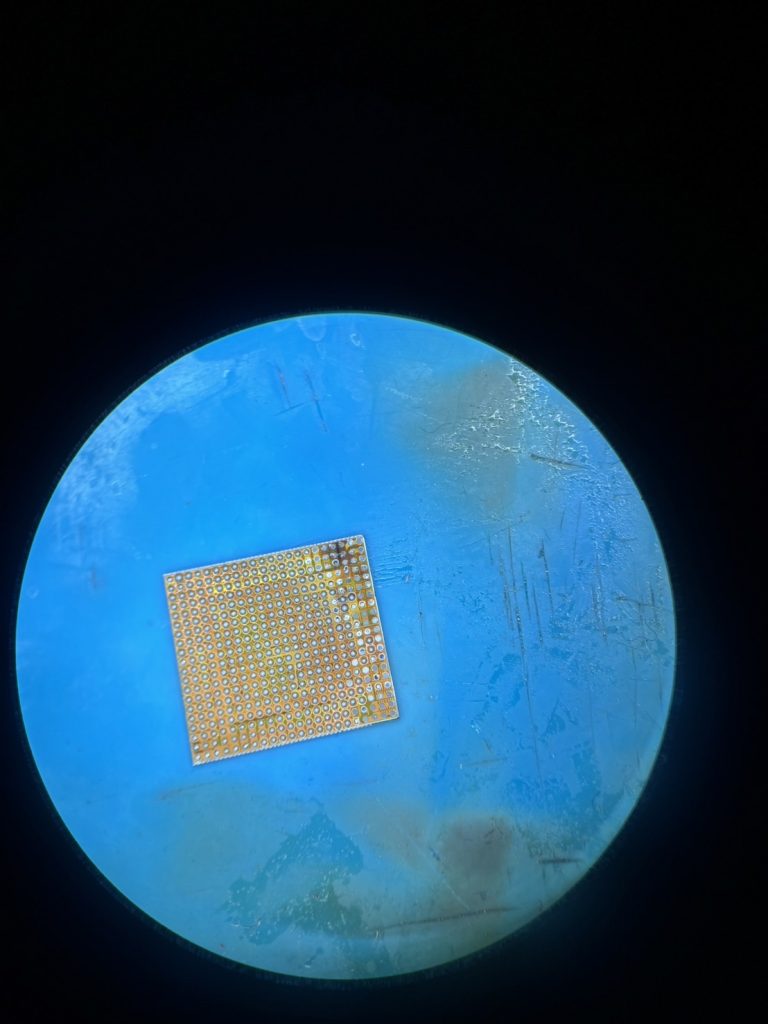

電源icチップを取り外しました。

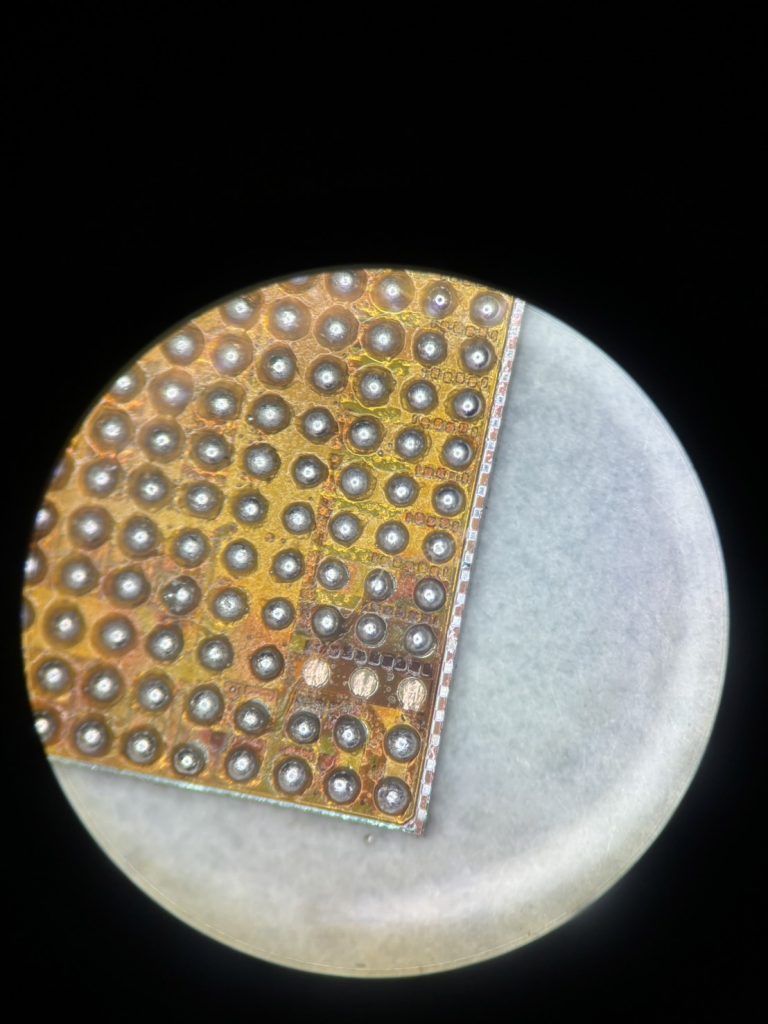

一度icチップを散り外してから再度はんだボールを形成してチップを戻してみましたがショート状態が改善することはありませんでした。
電源icチップ自体の交換も必要そうです。部品取りの基板から電源icチップを取り外して端末に取り付けます。

先ほどのチップは焦げてしまっていて一か所黒くなってしまっていました、

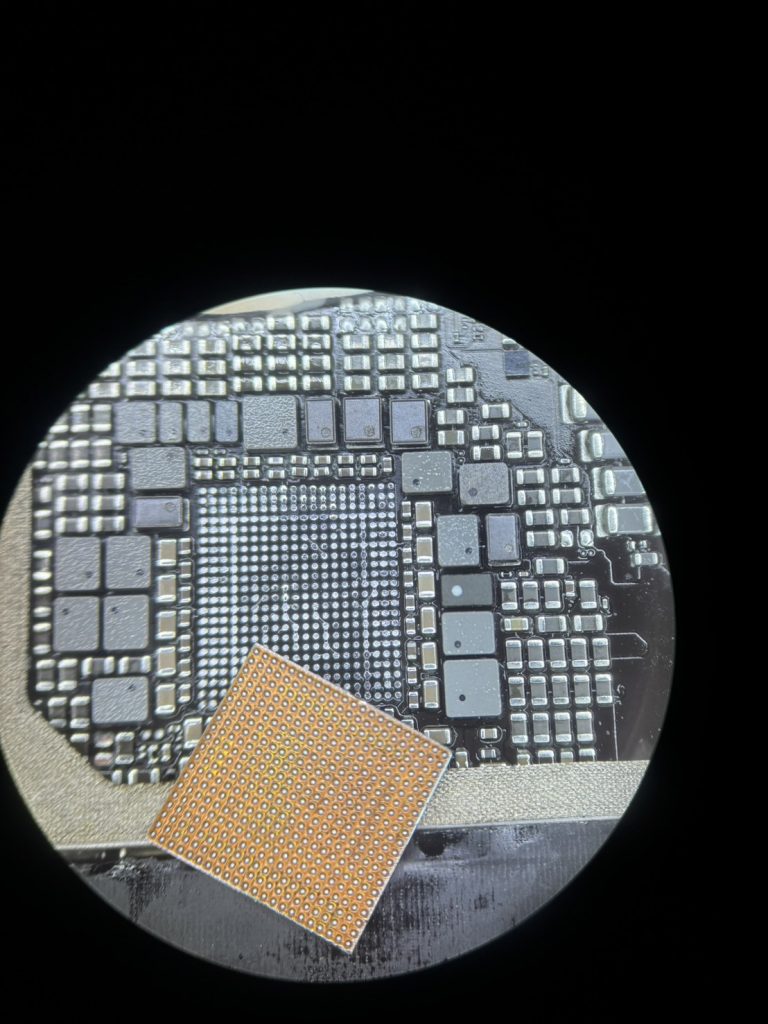

こちらのチップは部品取りしたもので正常なチップです。新しいものに交換していきます。
チップを交換してから動作確認を行っていきます。

動作確認を行います

先ほどまでは充電器をさしても画面表示はされませんでしたが修理後は画面表示がされました。

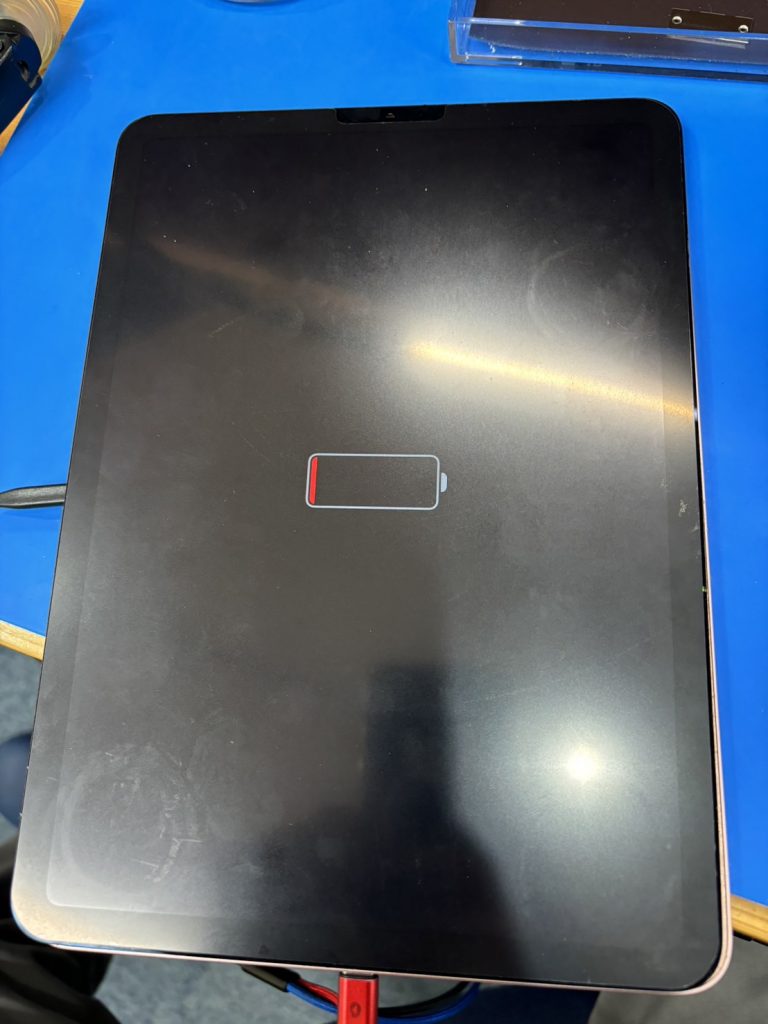

しばらく充電が出来ていなかったので充電器をさした後は充電マークが表示されました、
このまま充電をすれば端末は起動しそうです。

基板の修理で端末は起動する状態になりました。
iPadが起動しない場合はご相談ください。
