Nintendo Switch Lite スティック交換後に画面が映らない｜ラッチ交換（基板修理）

同業の修理店様から、スティック交換の作業中に画面が真っ暗になったNintendo Switch Liteの基板修理をご依頼いただきました。バックライトのケーブルを差し込むコネクタ（ラッチ）が壊れていたため、新しいものに交換して画面が映る状態に戻した事例です。

全国から郵送で受付中：Nintendo Switchの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

ご依頼の内容

• 機種：Nintendo Switch Lite
• 症状：スティック交換をしたあと、画面が真っ暗になった
• 依頼元：同業の修理店様からの代行依頼
• 確認済みのこと：外からライトを当てると画面の表示は見える状態

このトラブルはよくあるケースで、メイン基板のバックライトのケーブルを差し込む箇所を壊してしまうことで起こります。

分解と診断

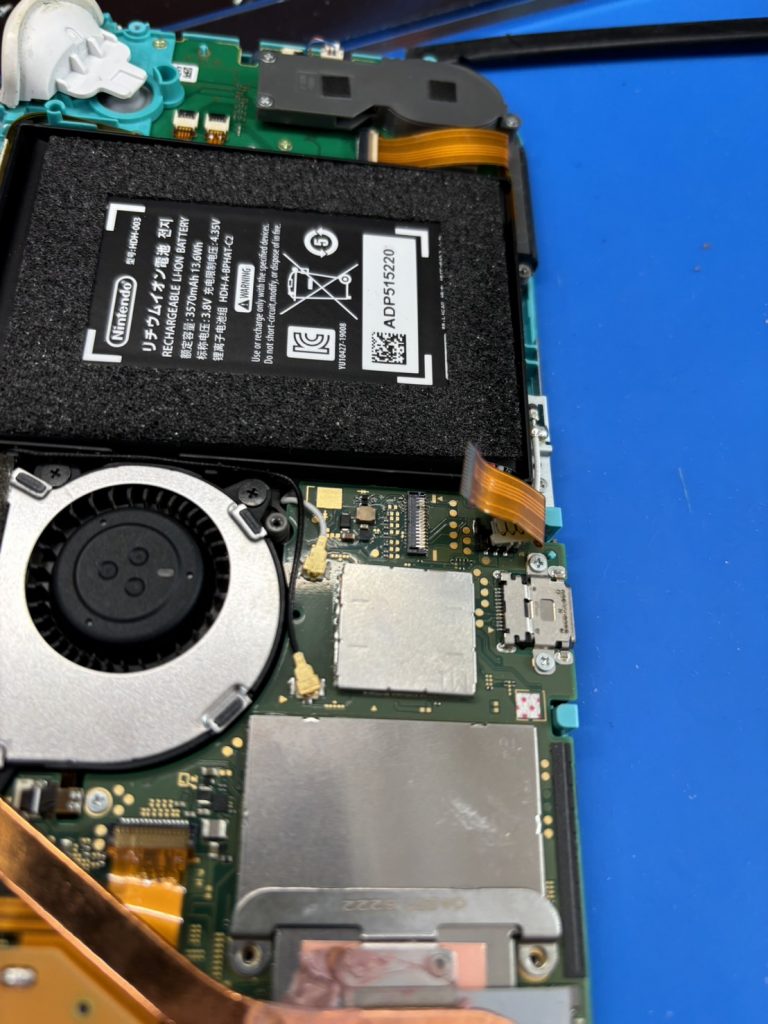

分解すると、肉眼でもケーブルの差し込み部分が壊れているのが分かりました。これではケーブルを差し込んでも画面が表示されません。

原因：バックライトのラッチの破損

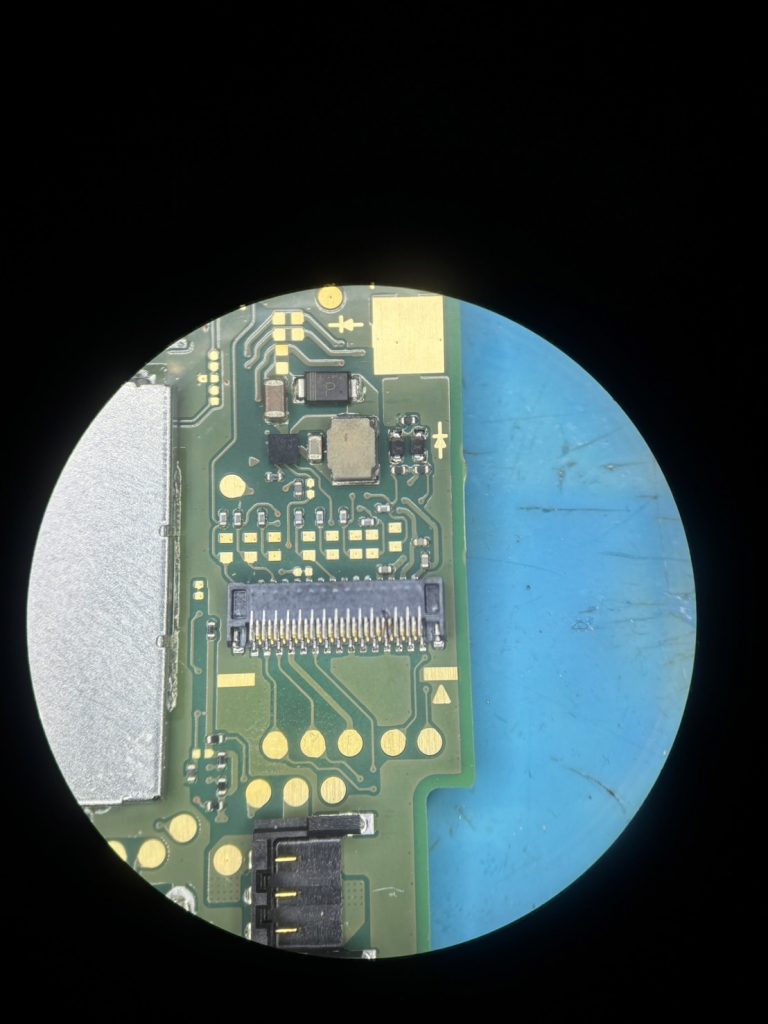

写真の真ん中にある部品が、ケーブルを差し込む「ラッチ」と呼ばれる部分です。本来は白い部分が付いていますが、それがなくなっていました。修理の作業中に取れてしまったと考えられます。

行った作業：ラッチの交換

作業ができるように、基板を本体から取り出しました。

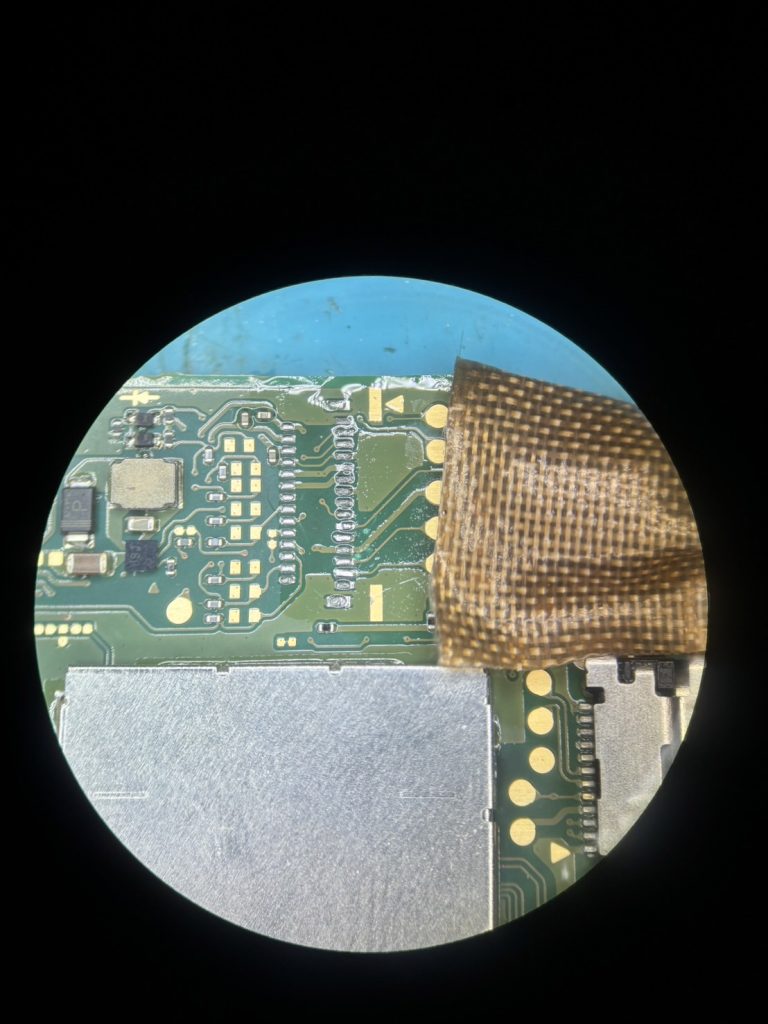

壊れたラッチをヒートガンで取り外しました。

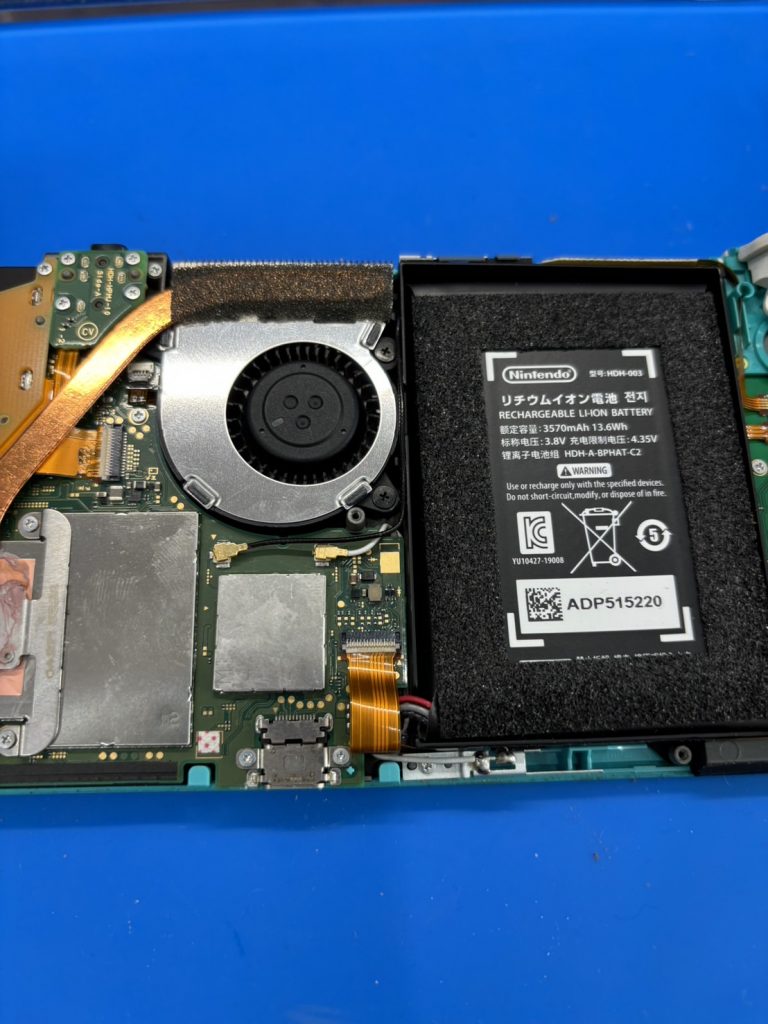

新しいラッチを取り付けました。

修理結果

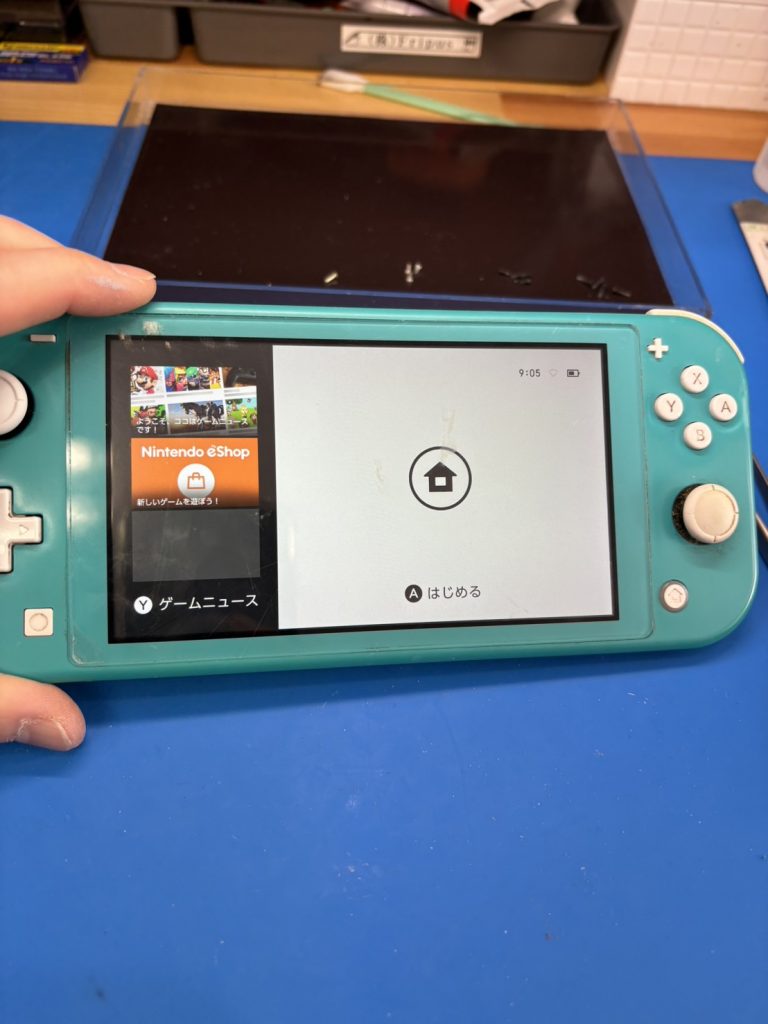

ラッチを交換したことで、画面が正常に表示されるようになりました。今回交換したのはバックライトに関わる部分で、バックライトがつかないと画面は暗いままになります。

同じ症状でお困りの方へ

Nintendo Switch Liteで、スティック交換などの作業のあとに画面が真っ暗になった場合、バックライトのケーブルを差すラッチが壊れていることがあります。ライトを当てると表示が見える場合は、ラッチ交換で直る可能性があります。修理中のトラブルもご相談ください。
