iPad 第5世代 リンゴループ・エラー4013｜CPU再実装で起動（基板修理）

リンゴマークから先に進まず立ち上がらなくなったiPad（第5世代）の基板修理事例です。ソフトウェアの入れ替えでエラー4013が出たため、CPUを取り外して取り付け直し、起動する状態に戻しました。

全国から郵送で受付中：iPadの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

ご依頼の内容

• 機種：iPad（第5世代）

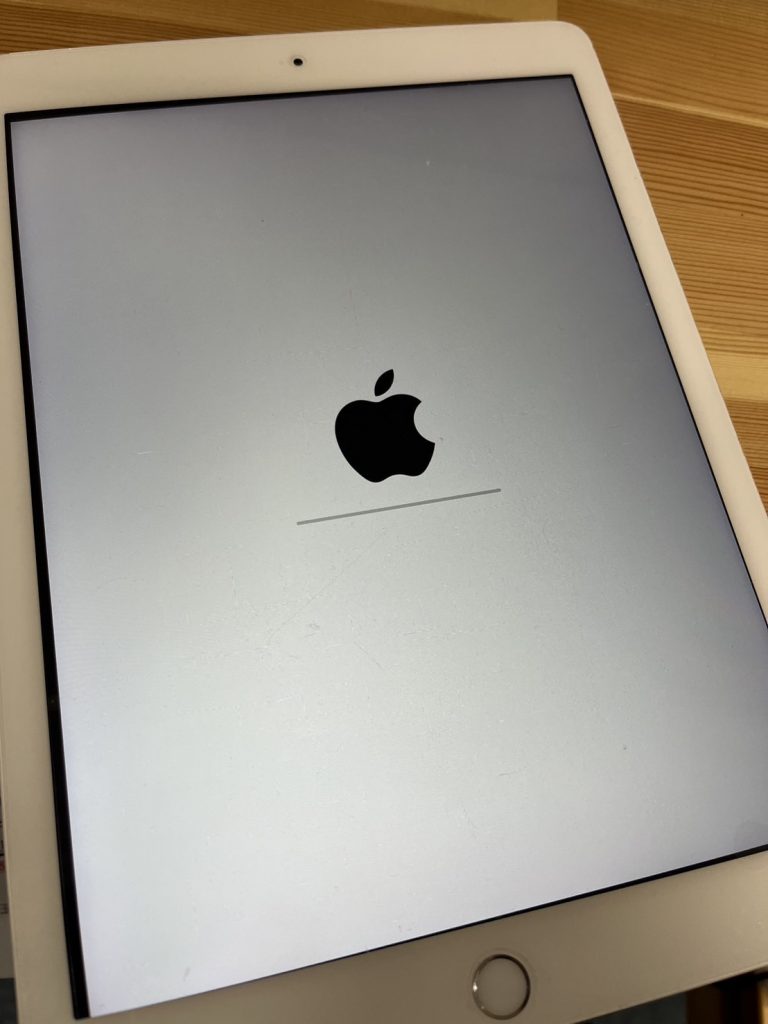

• 症状：リンゴマークのまま立ち上がらない（リンゴループ）
• 確認済みのこと：ソフトウェアが原因ではなかった

リンゴループの原因はさまざまですが、今回はソフトウェアが原因ではなかったため、基板の故障と判断して修理を進めました。

分解と診断

端末を分解してメイン基板を取り出し、作業しやすいように固定しました。パソコンにつないでソフトウェアを入れ替えると、エラー4013と表示されました。

原因：CPU内部のはんだクラック

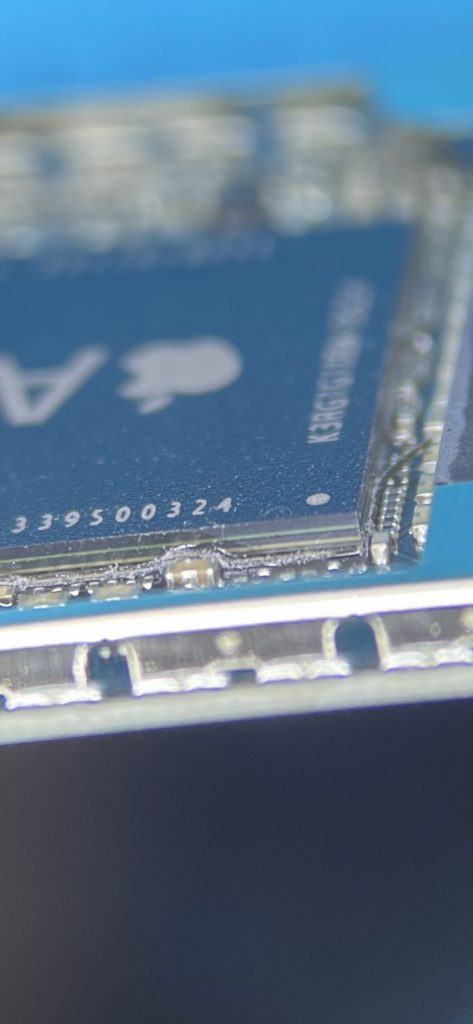

CPU部分の内部で、はんだのクラック（割れ）が起きていると判断しました。そこで、CPUを一度取り外して取り付け直します。

行った作業

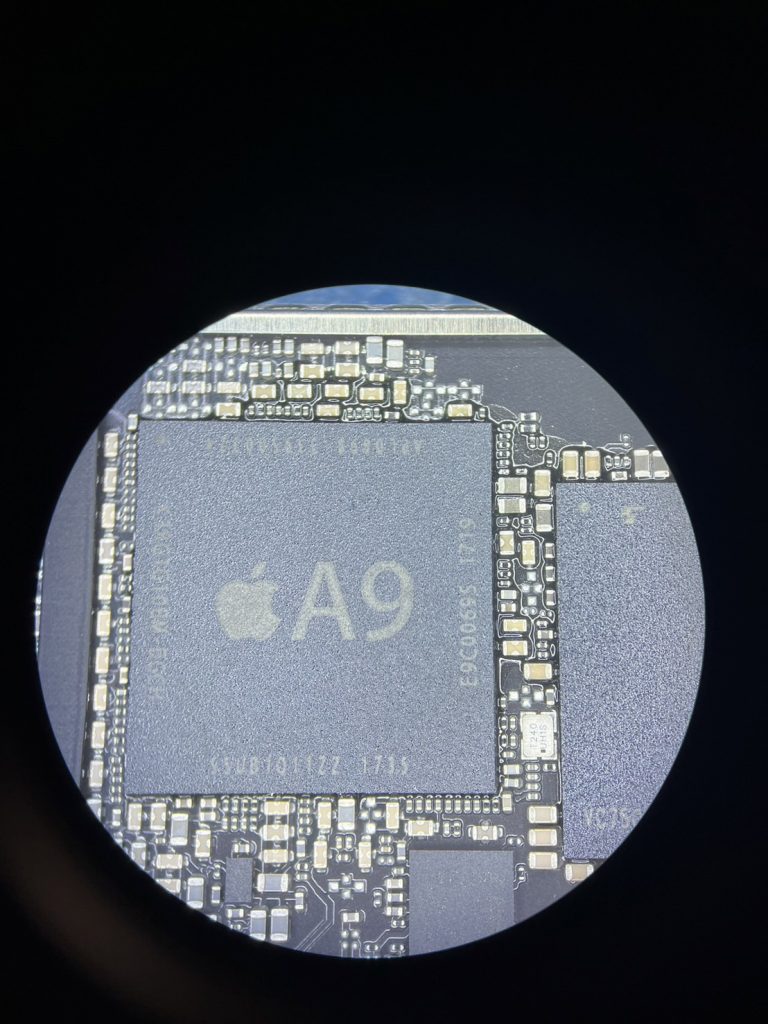

CPUの取り外し

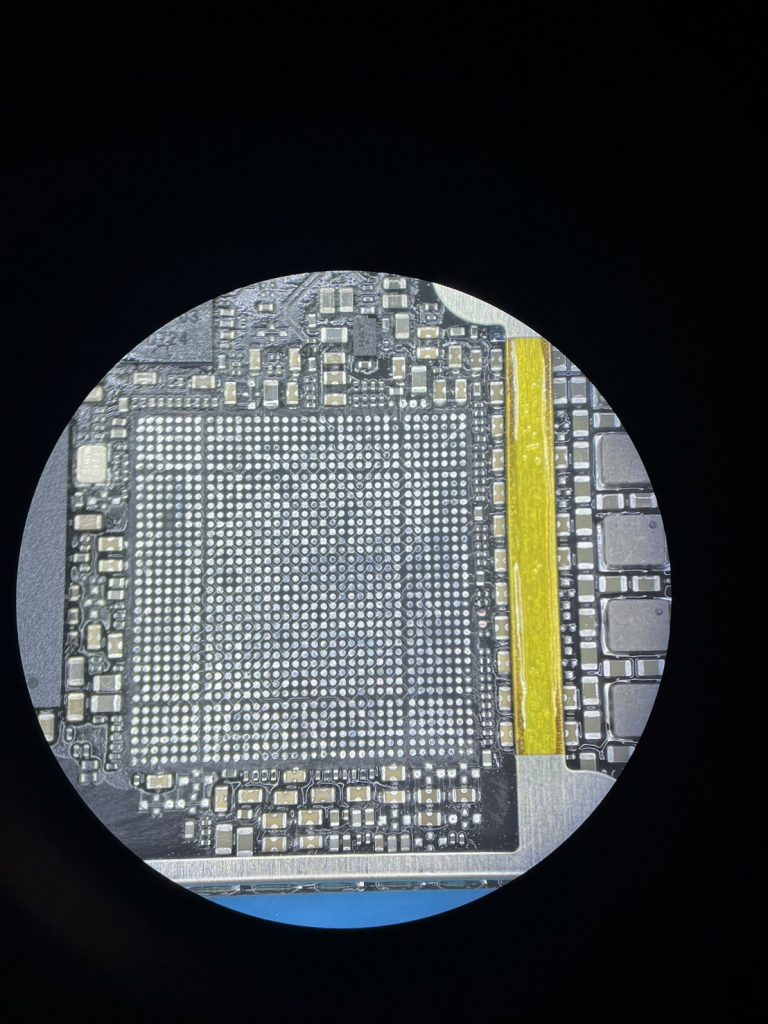

CPUを取り外しました。iPad（第5世代）のCPUは2層構造になっているため、1層ずつ慎重に取り外しました。CPUを再び取り付けられるよう、基板側のはんだも処理しました。

CPUのリボール

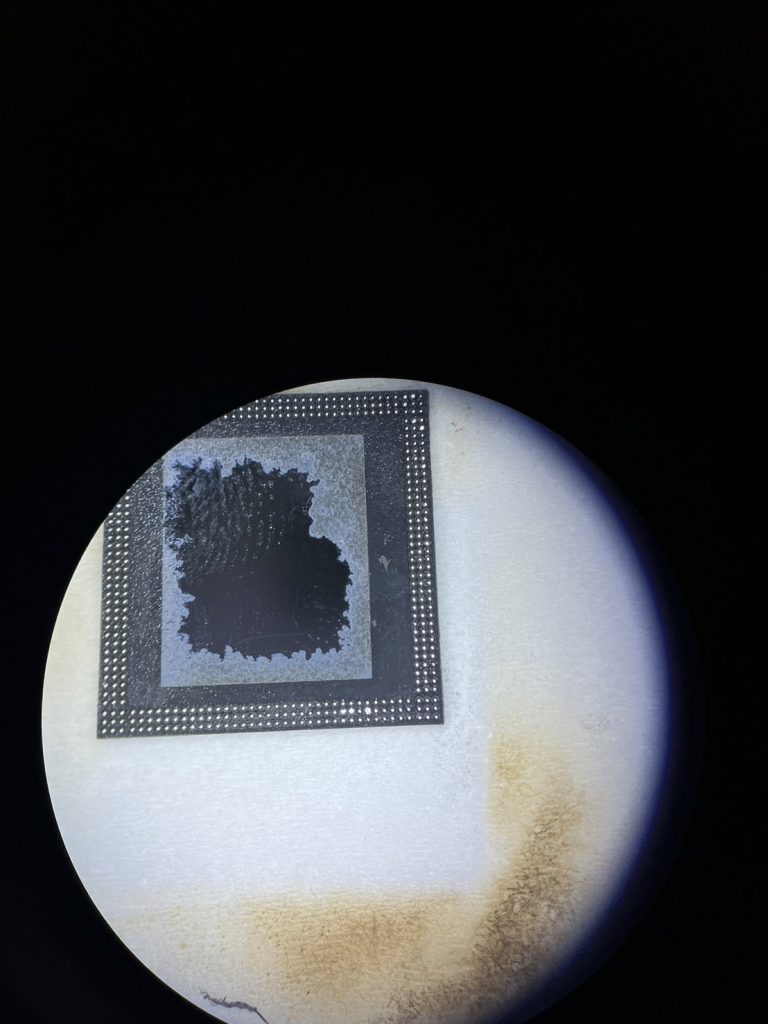

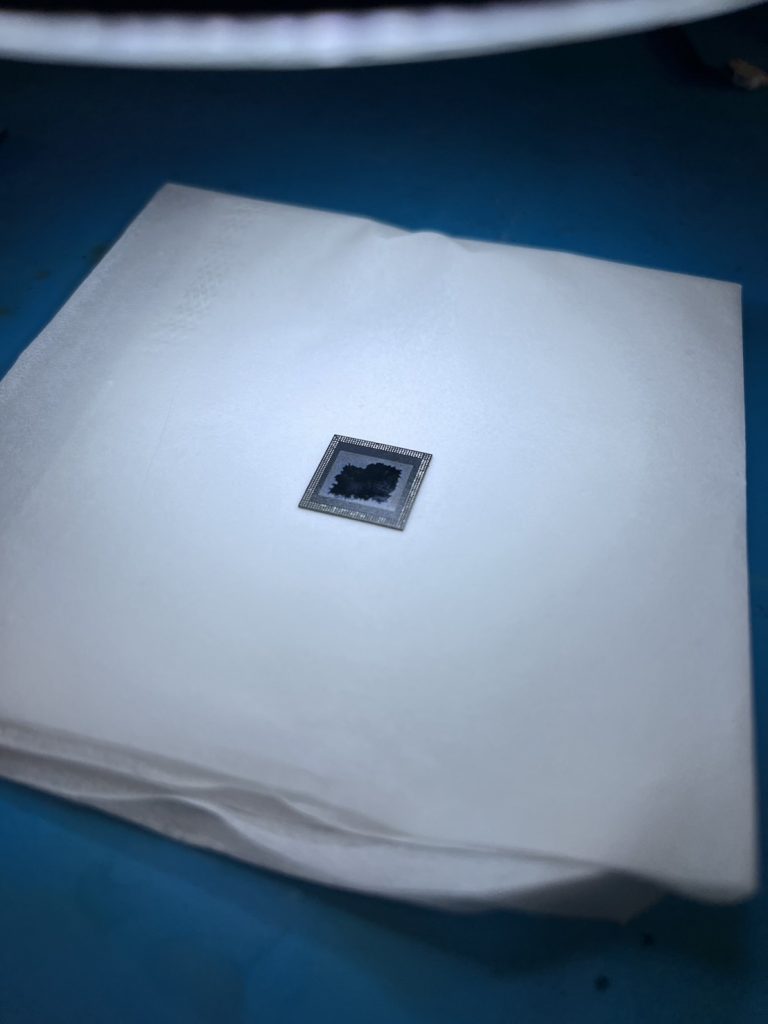

RAM側のはんだも形成します。

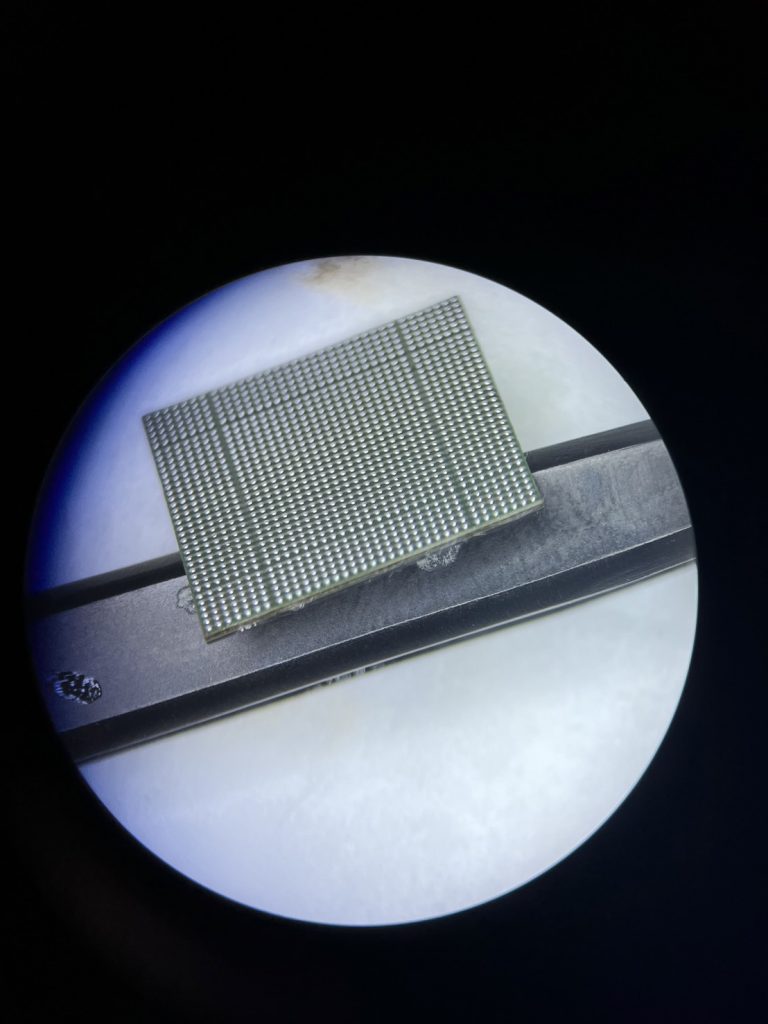

丁寧に作業し、CPUのはんだボールを均等に作りました。このあとメイン基板に取り付けました。

修理結果

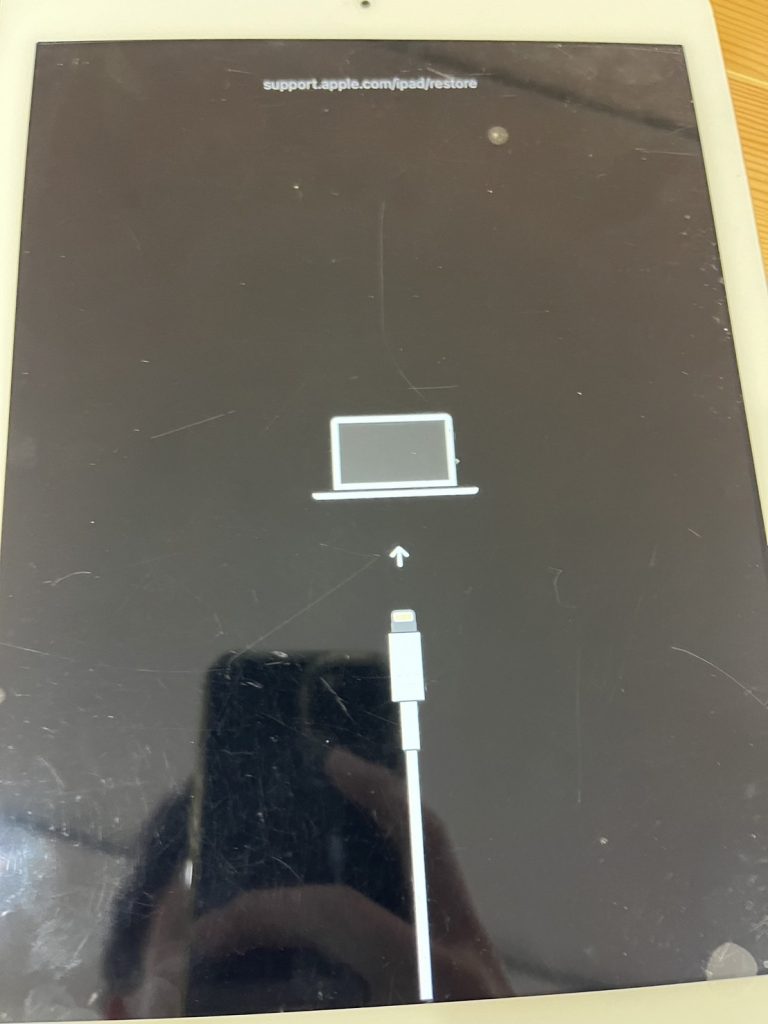

基板を本体に戻すと、リカバリーモードの状態になりました。パソコンにつないで、もう一度ソフトウェアを入れ替えます。

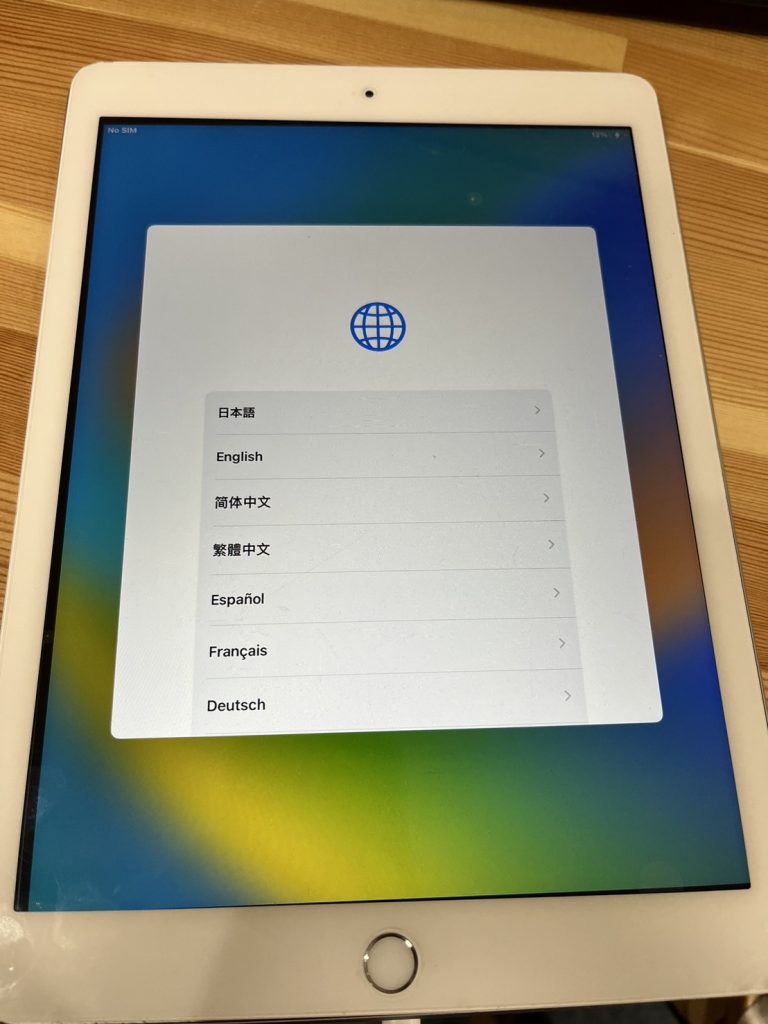

CPUを取り付け直したあと、端末は起動する状態になりました。

同じ症状でお困りの方へ

iPad（第5世代）がリンゴループになり、復元しようとするとエラー4013が出る場合は、CPUのはんだクラックが原因のことがあります。ソフトウェアの入れ替えで直らない場合はご相談ください。
