水没によるiPad Air 5起動不良の症状
今回お預かりしたのは、水没により完全に起動しなくなったiPad Air 5です。お客様は大切な写真データや仕事のファイルが保存されており、iPadデータ復旧が最優先でした。このような水損による基板故障は、適切な技術と経験がなければ復旧が困難な案件です。
水没したiPadやiPhoneは、内部基板への水の浸入により様々な電気的故障を引き起こします。特にiPad Air 5のような高密度実装された基板では、微細な腐食でも致命的な動作不良につながります。
精密分解と顕微鏡による詳細診断

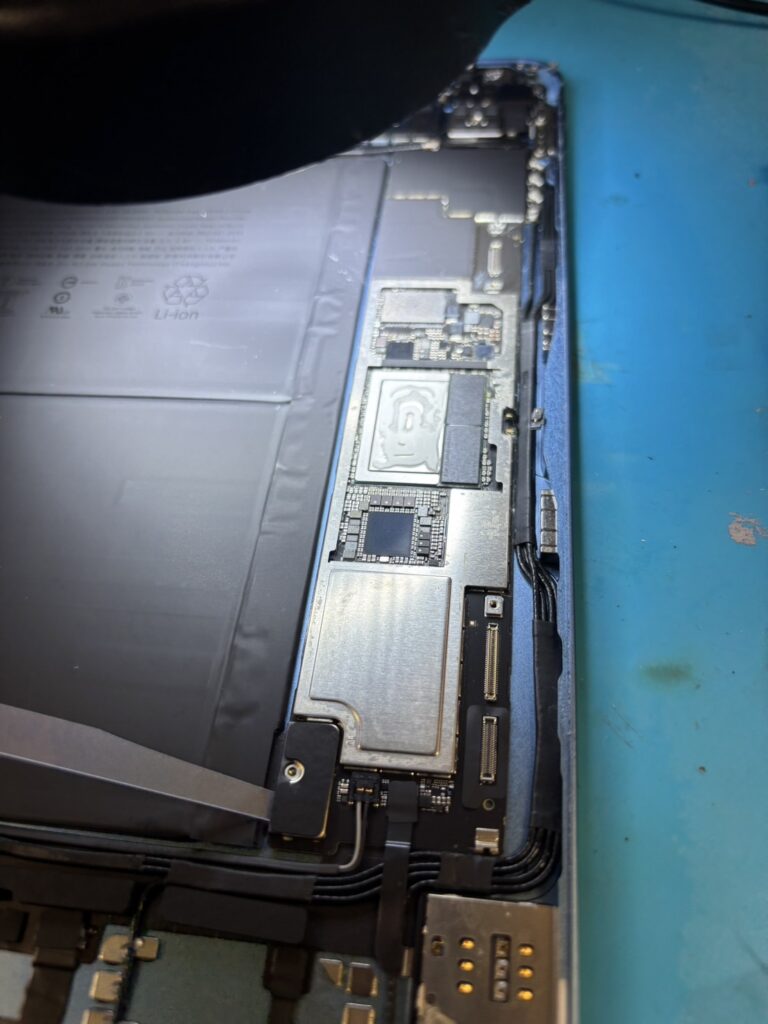

まず、iPad Air 5の慎重な分解作業から開始しました。iPhone基板修理やiPad基板修理において最も重要なのは、この初期診断です。分解後、高倍率の顕微鏡を使用して基板全体を詳細に観察しました。

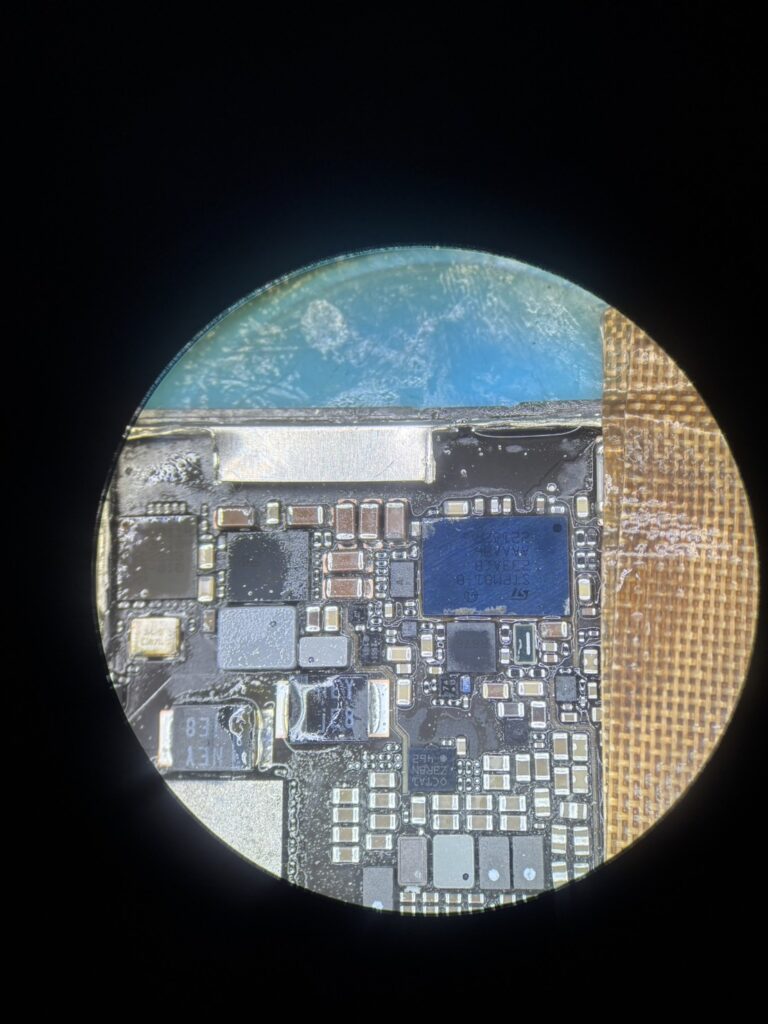

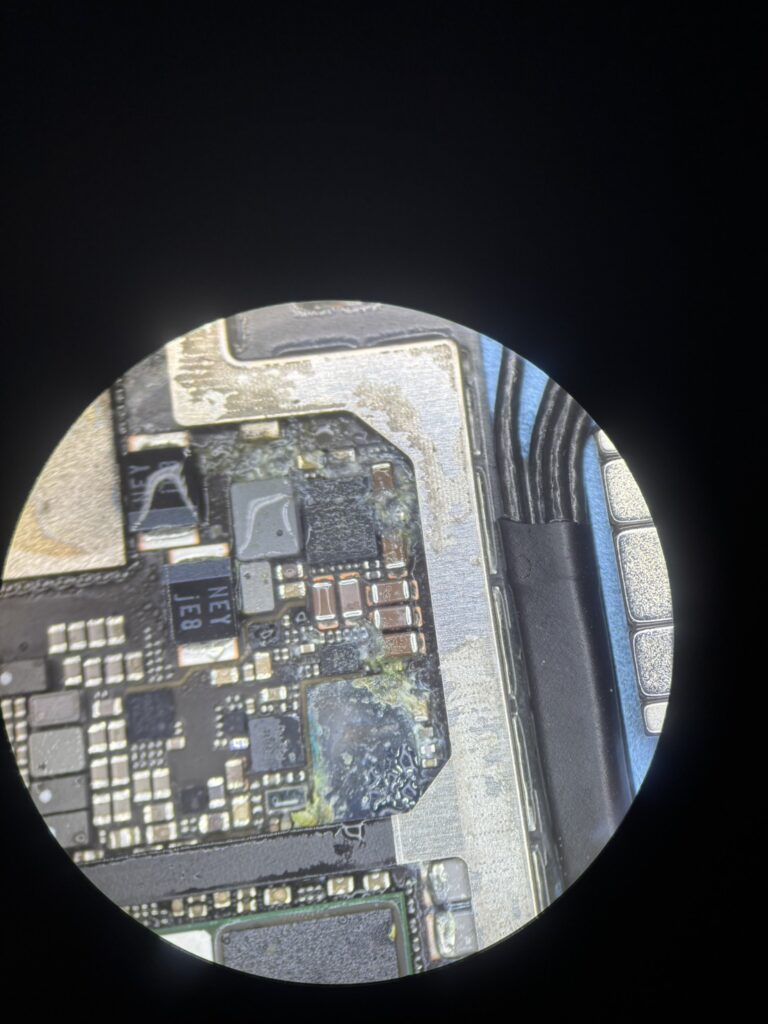

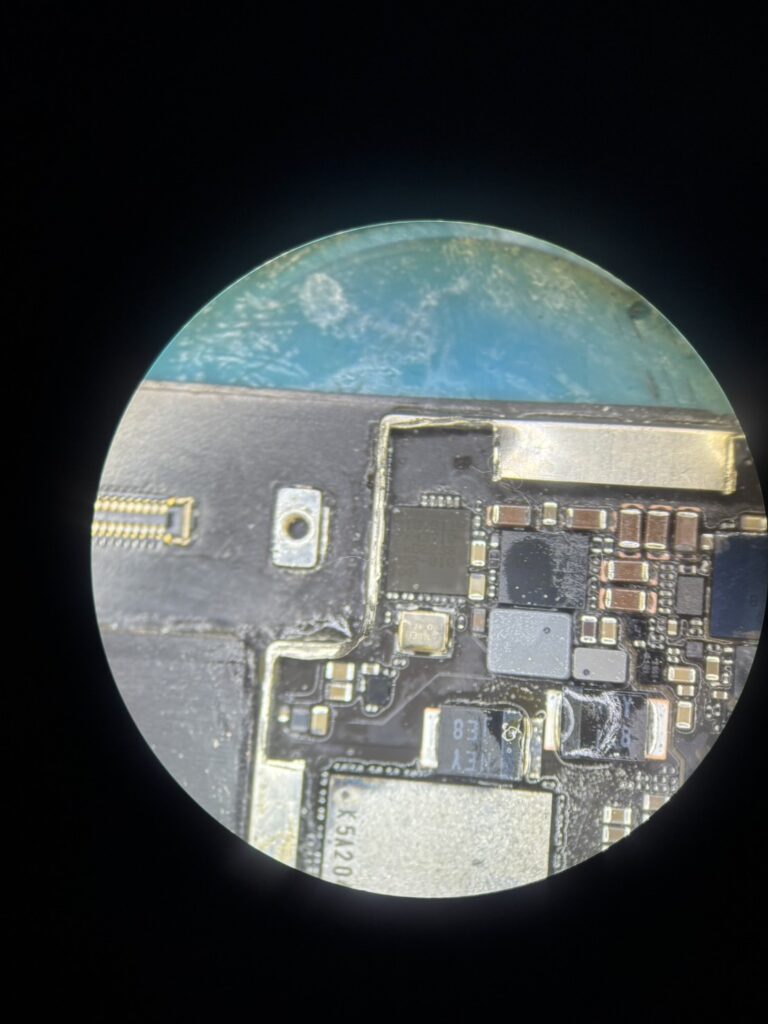

顕微鏡検査により、複数箇所に水による腐食跡を発見しました。特に基板上部の腐食が顕著で、これが起動不良の主原因と判断されました。このような精密診断は、iPhoneデータ復旧やiPadデータ復旧の成功率を大幅に向上させる重要な工程です。
電気的診断によるショート箇所の特定

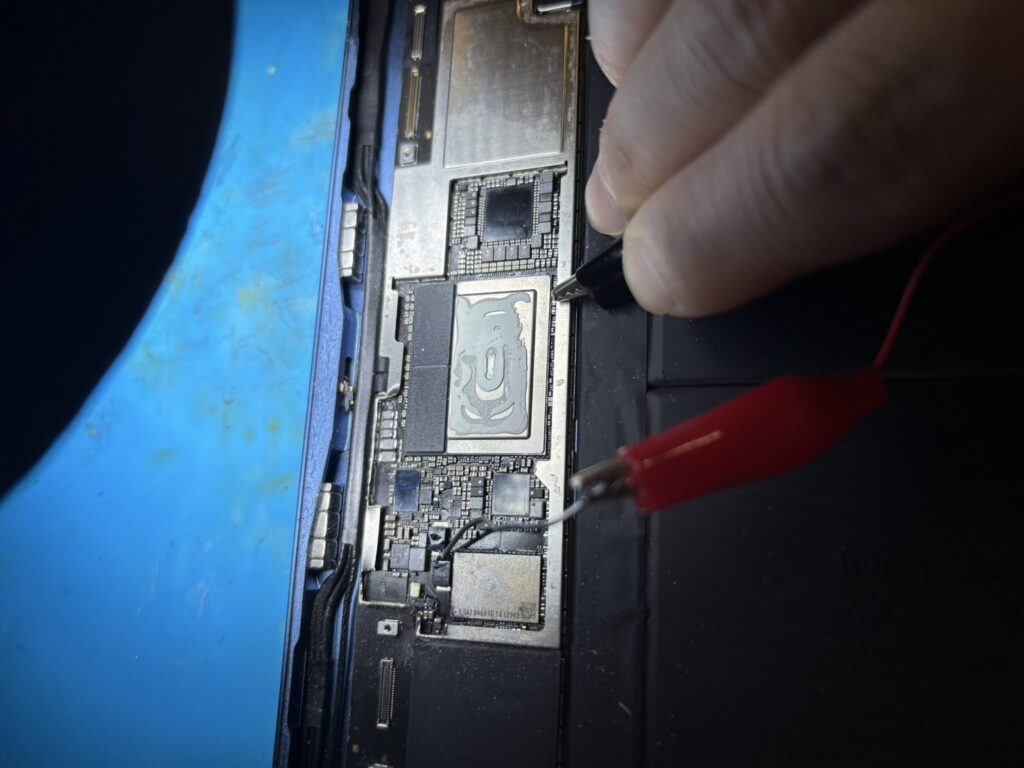

次に、ワニクリップの電極を使用してショート箇所の特定を行いました。この作業は、iPhone/iPad基板修理において欠かせない診断技術です。
測定の結果、VDD-MAINライン（メイン電源ライン）の電源IC近くに位置するコンデンサにショートが発生していることが判明しました。このショートにより、電源が正常に供給されず、iPadが起動できない状態になっていました。
高度なマイクロソルダリング技術による修理
ショート箇所を特定後、電流を流しての起動テストを実施しましたが、予想通り起動には至りませんでした。これは腐食による損傷がより深刻であることを意味していました。
次の段階として、腐食箇所の徹底的なクリーニングと、複数のIC（集積回路）下に発生した腐食の除去作業を実施しました。この作業では、以下の高度な技術を駆使しました：
マイクロソルダリング技術の実施内容
- IC取り外し作業: 腐食が進行したICを精密に取り外し
- リボール作業: ICの接続端子を完全に再生
- 基板クリーニング: 腐食除去と接点復旧
- 精密再実装: 高精度でのIC再取り付け

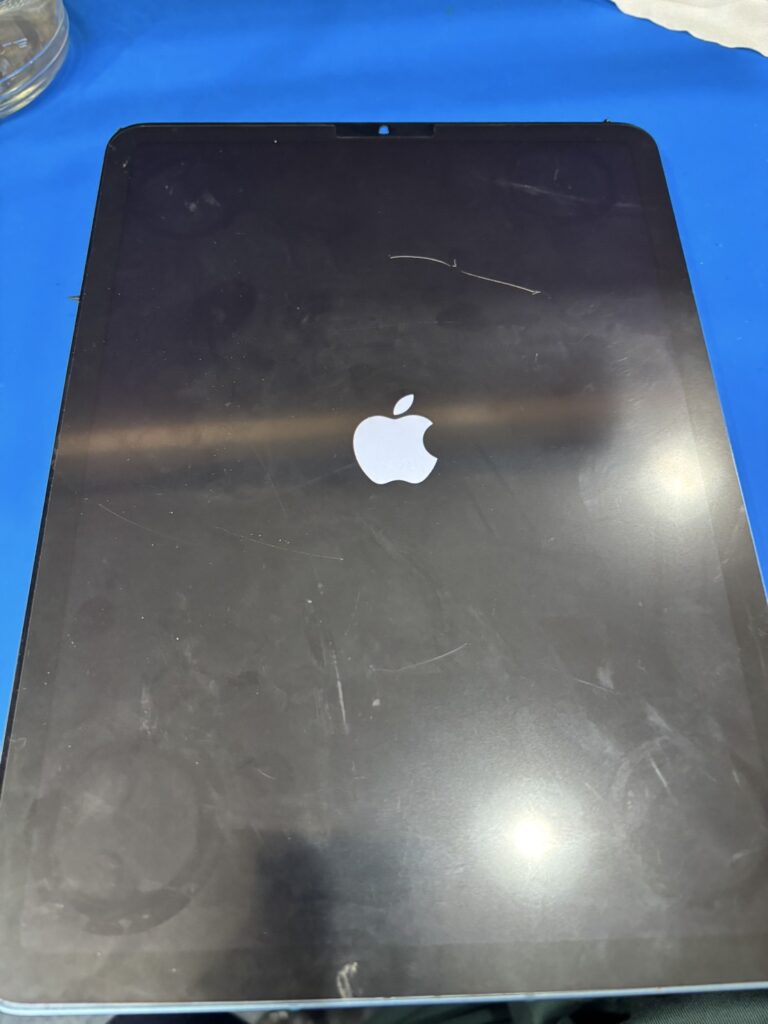

この一連の作業により、iPadは無事起動するようになりました。しかし、新たな問題として充電機能が動作しないことが判明しました。
充電システムの診断と修理
充電ができない症状について、考えられる原因は以下の2つでした：
- ドックコネクタ（充電口）の故障
- 充電制御ICの故障

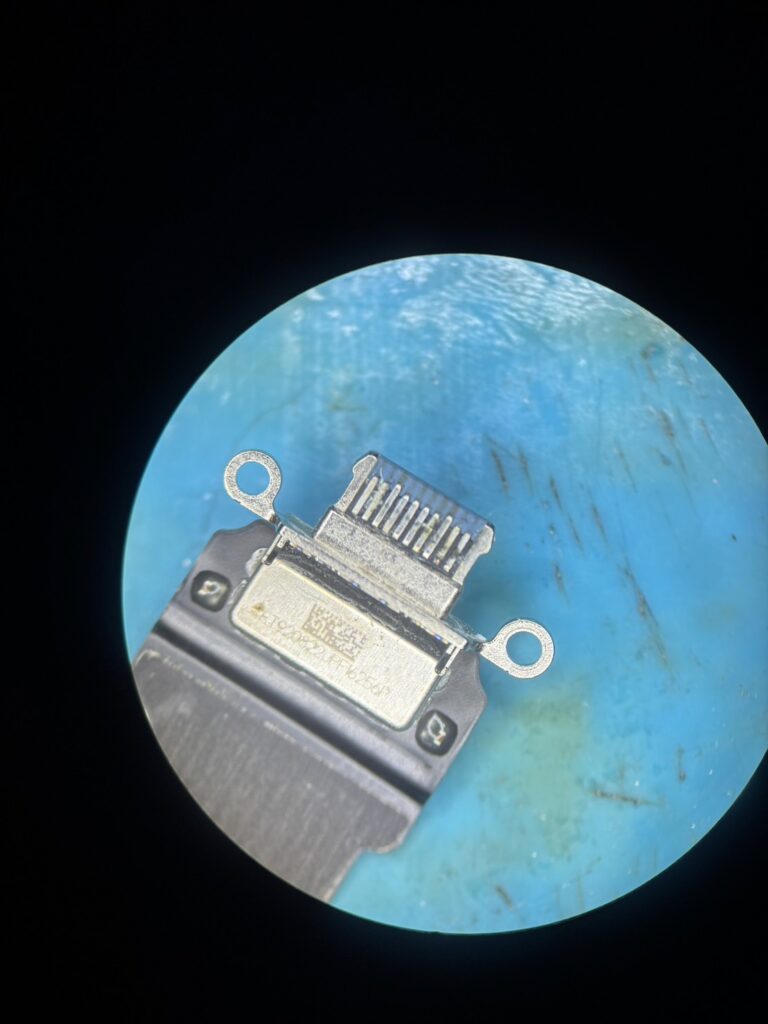

詳細な診断の結果、ドックコネクタ部分の損傷が原因と特定されました。水没により、充電口内部の接点が腐食していたのです。
ドックコネクタの交換作業を実施した結果、充電機能が完全に復旧し、iPadは正常に動作するようになりました。
データ復旧の成功と動作確認

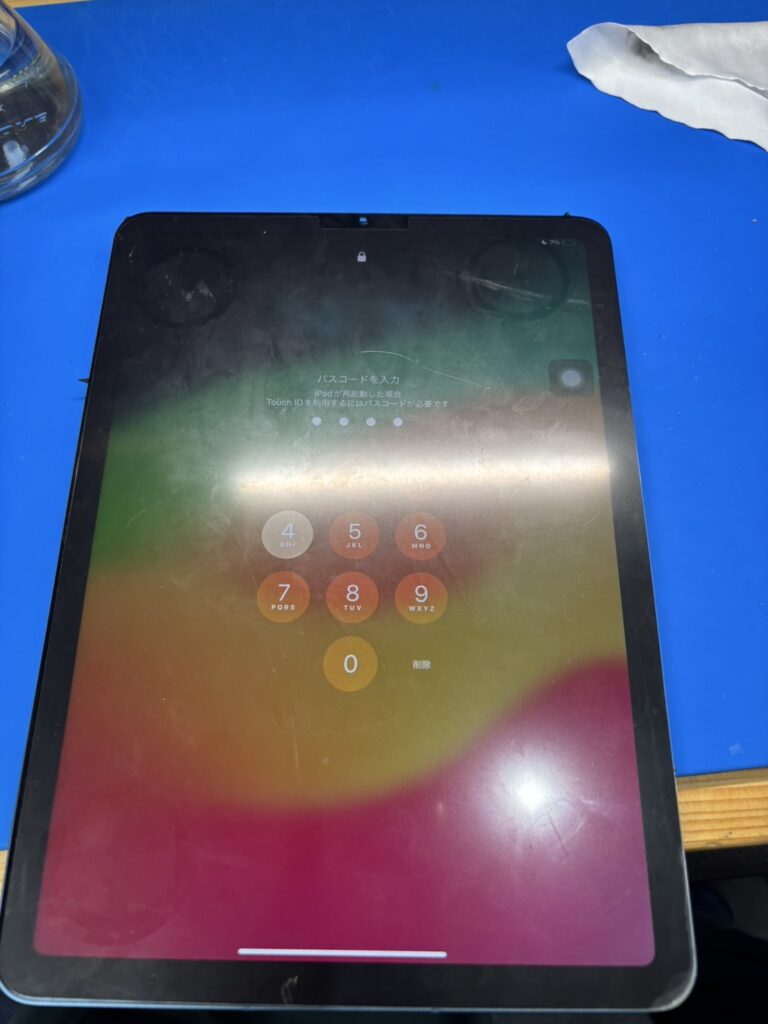

最終的な動作テストにより、iPad Air 5は完全に復旧しました。お客様の大切なデータもすべて無事に保護され、iPadデータ復旧に成功しました。
復旧後のiPadは、以下の機能がすべて正常に動作することを確認しました：
- 起動・シャットダウン
- タッチパネル操作
- 充電機能
- データアクセス
- アプリケーション動作
水没iPad修理における技術的ポイント
今回のiPad基板修理事例から、以下の技術的ポイントが重要であることが再確認されました：
1. 迅速な対応の重要性
水没後の時間経過とともに腐食は進行するため、早期の修理開始が成功率を大きく左右します。
2. 精密診断の必要性
顕微鏡を使用した詳細な観察により、修理箇所を正確に特定することが重要です。
3. 高度な技術力
マイクロソルダリング技術、特にICのリボール作業は高度な技術と経験が必要です。
4. 総合的なアプローチ
単一の故障箇所だけでなく、水没による複合的な損傷を考慮した修理が必要です。
まとめ：専門技術による確実なデータ復旧
今回のiPad Air 5水没修理事例では、iPhoneデータ復旧やiPad基板修理に必要な高度なマイクロソルダリング技術を駆使することで、お客様の大切なデータを完全に復旧することができました。
水没による基板故障は複雑で、一般的な修理店では対応が困難な案件ですが、適切な診断技術と修理技術により、多くの場合で復旧が可能です。
iPhone基板修理やiPadデータ復旧でお困りの際は、諦める前に専門技術者にご相談ください。長年の経験と最新の設備により、お客様の大切なデータを守るお手伝いをいたします。
