Redmi Note 10T基板修理のご依頼「android基板修理」

iPhone・iPad基板修理ストックリペアのブログを拝見いただきありがとうございます。

宅急便でお送りいただき修理の依頼をいただきました。
端末が急に再起動が起きてしまって電源が入らない状態になってしまったとご相談頂きました。
この状態では端末のデータの取り出しができないとご相談頂きました。
このようなケースでも端末が立ち上がる状態になればデータ移行可能です、まずはご相談ください。
モデル番号はA101XMです。

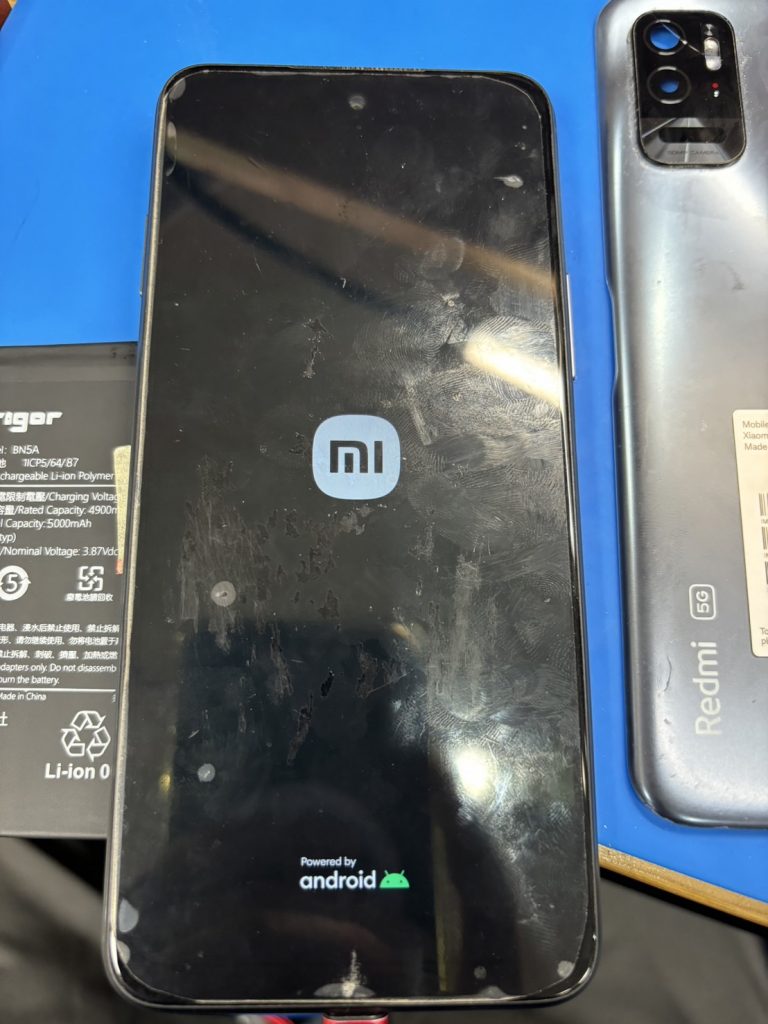

Redmi Note 10Tロゴループ

端末の状態を確認したところ画面にロゴマークが表示されてその先には進んでくれませんでした。
何度もロゴマークが表示されてロゴループ状態となっていました。
この状態では端末からデータを取り出し、移行は難しいです。

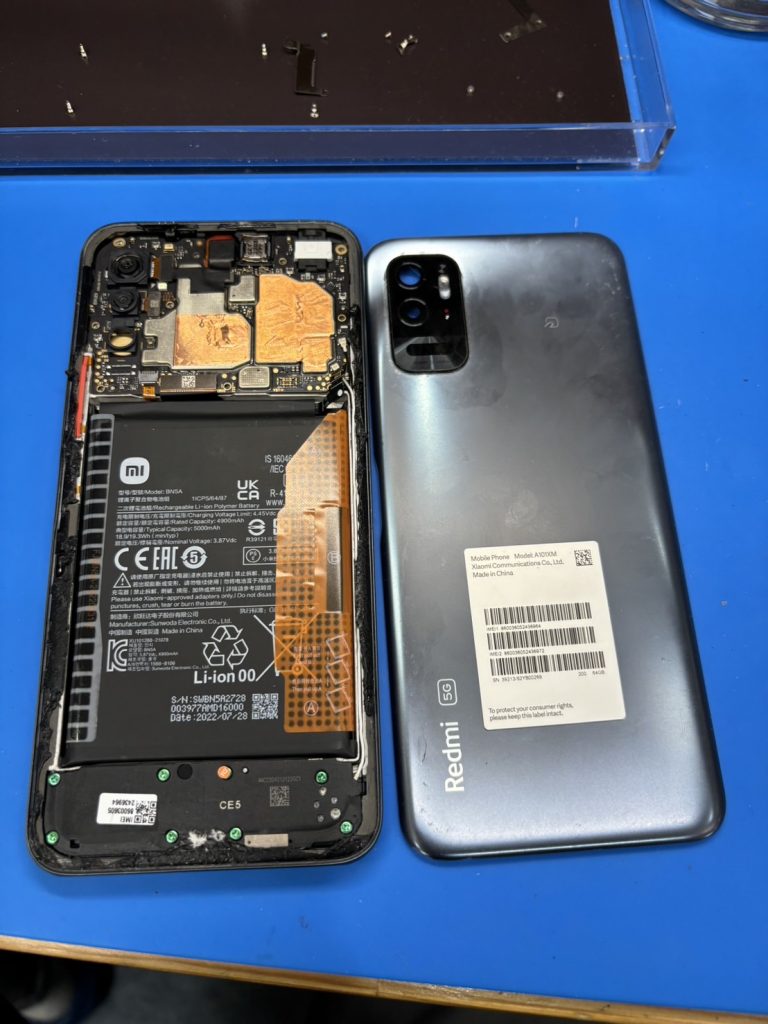

Redmi Note 10T分解

端末を分解してメイン基板を取り出して作業を行っていきます。

Redmi Note 10Tメイン基板

Redmi Note 10Tの端末からメイン基板を取り出しました。
作業を進めていきます。

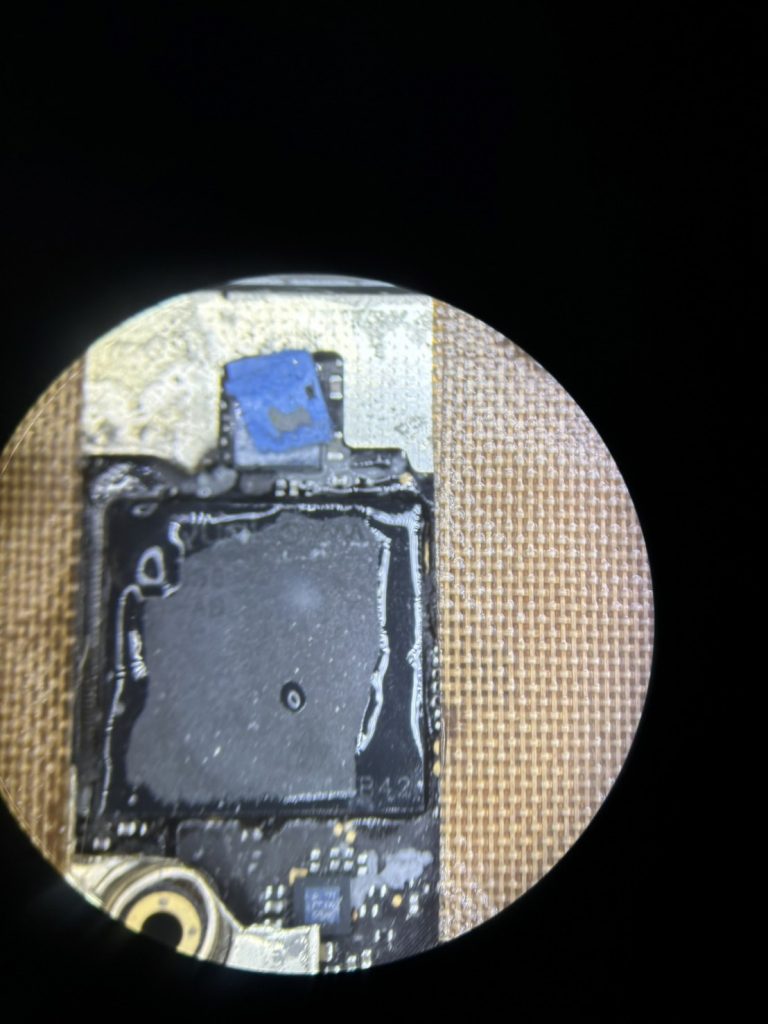

Redmi Note 10TCPU

メイン基板に電流を流してもどこか熱を発する箇所やショートを起こしていそうな箇所はありませんでした。
android端末はCPU内部ではんだのクラックを起こすことでロゴループになったり起動不良を起こすのでCPUを一度取り外して再度実装を行っていきます。

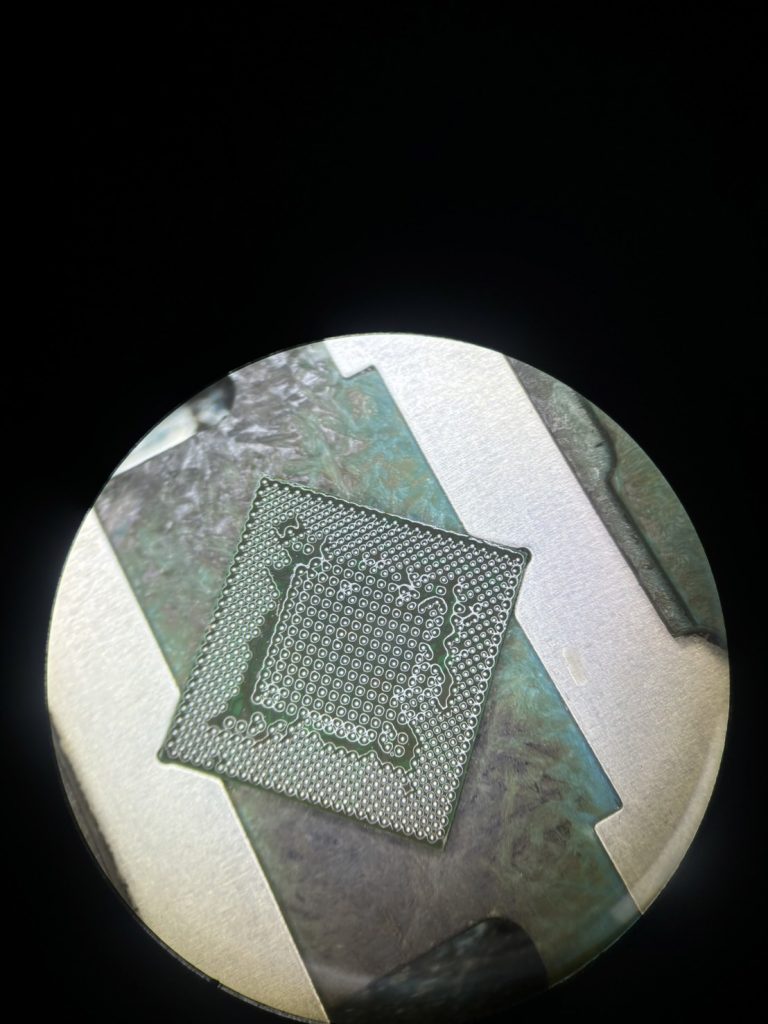

Redmi Note 10TCPUリボール作業

CPUを取り外してCPUの裏側にはんだボールを形成しました。このリボール作業を行ってから基板にCPUを戻していきます。

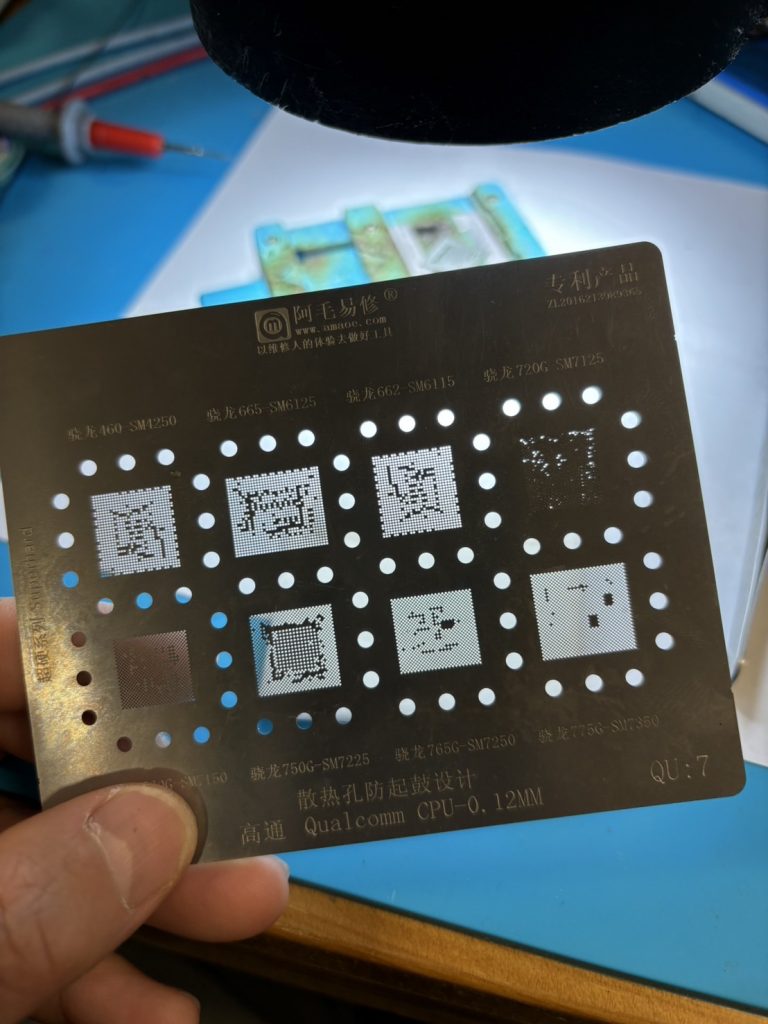

CPUステンシル

CPUのリボール作業にはこのようなステンシルを利用して作業を行っています。
CPUの実装が完了したので基板を端末に戻して動作確認を行っていきます。

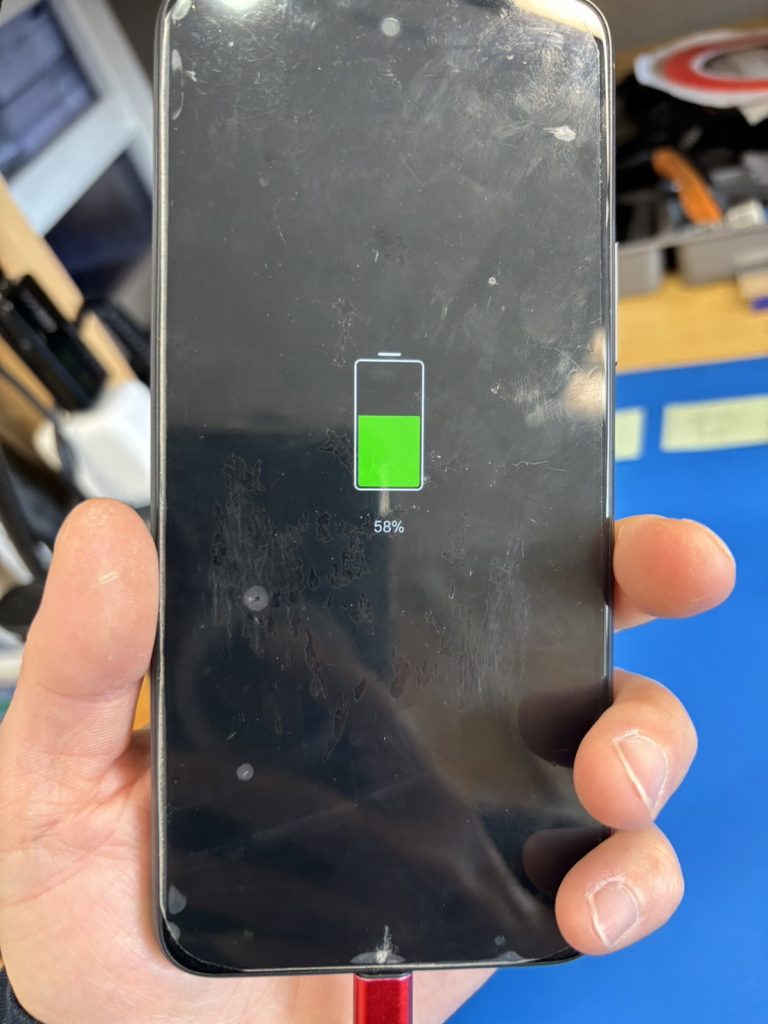

Redmi Note 10T充電マーク

メイン基板を端末に戻してから充電器を差し込んだところ先ほどは表示されなかった充電マークが表示されました。

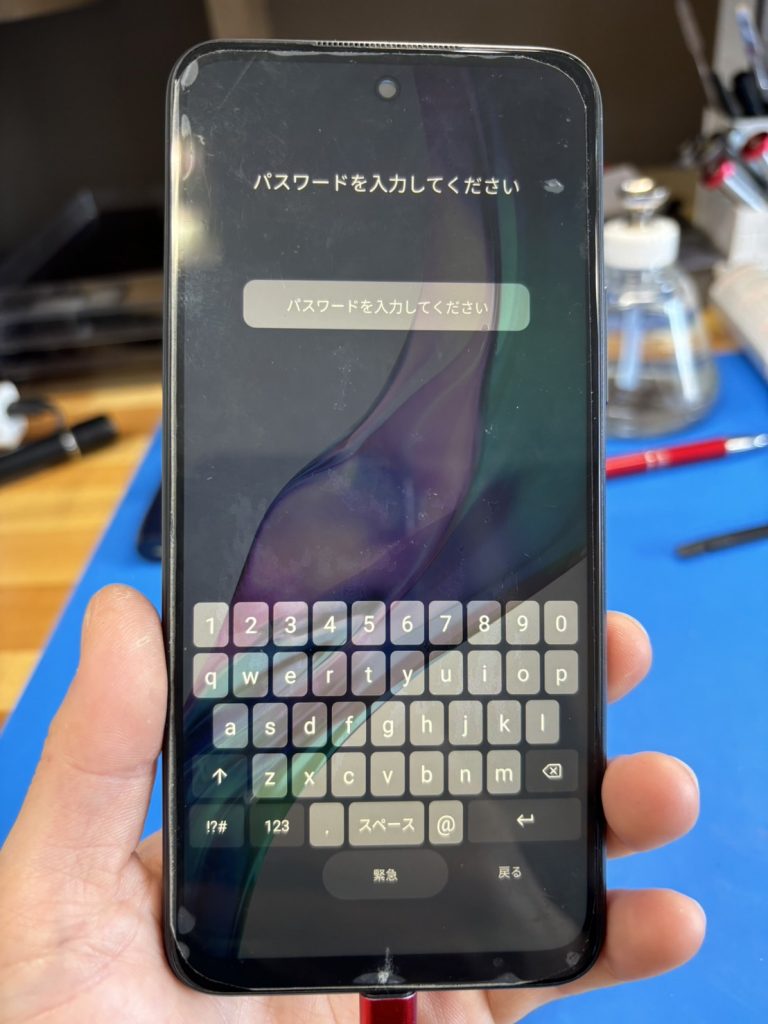

Redmi Note 10T端末起動後

無事端末起動する状態になりました。
端末がとても不安定だったためデータ移行を行う端末をお送りいただき新しい端末にデータを移行させていただきました。
