iPad 第9世代 電源が入らない｜バックライト回路のショートを部品交換で修理（基板修理）

電源が入らないiPad（第9世代）の基板修理を、同業の修理店様からご依頼いただきました。バックライトに関係する回路でショートが起きていたため、周辺の部品を交換して起動する状態に戻した事例です。

全国から郵送で受付中：iPadの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

ご依頼の内容

• 機種：iPad（第9世代）
• 症状：電源が入らない
• 依頼元：同業の修理店様からの代行依頼

iPad（第9世代）は比較的新しい機種のため、バッテリーの劣化で起動しない可能性は低いと考え、分解して状態を確認しました。

分解と診断

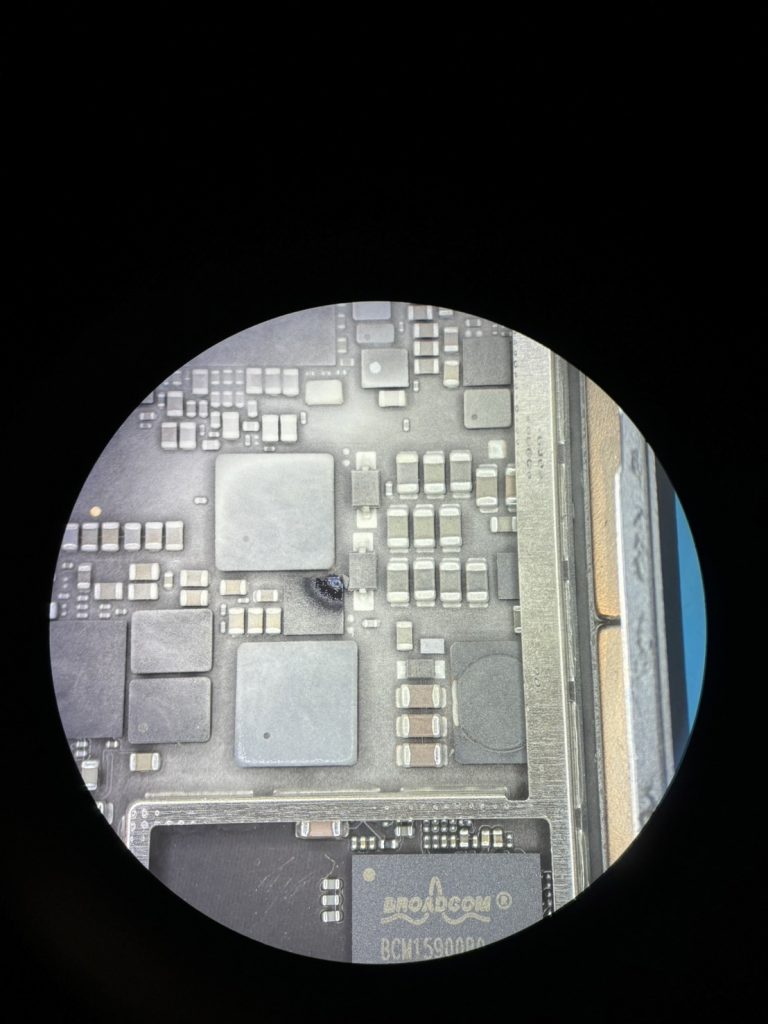

分解してメイン基板に電流を流すと、基板のどこかでショート（本来つながらない回路同士がつながってしまう状態）しているのが確認できました。ショートしている箇所は熱を持つため、基板にマツヤニを塗って電流を流し、熱が出ている場所を探しました。その結果、バックライトに関係するチップがある箇所が発熱していることが分かりました。

原因：バックライト回路の部品の故障

詳しく見ると、チップの角が変形していました。バックライトの故障では、周辺のダイオード・コイル・ICチップの交換が必要になります。

行った作業

バックライト周辺のダイオード・コイル・ICチップを一式交換しました。

修理結果

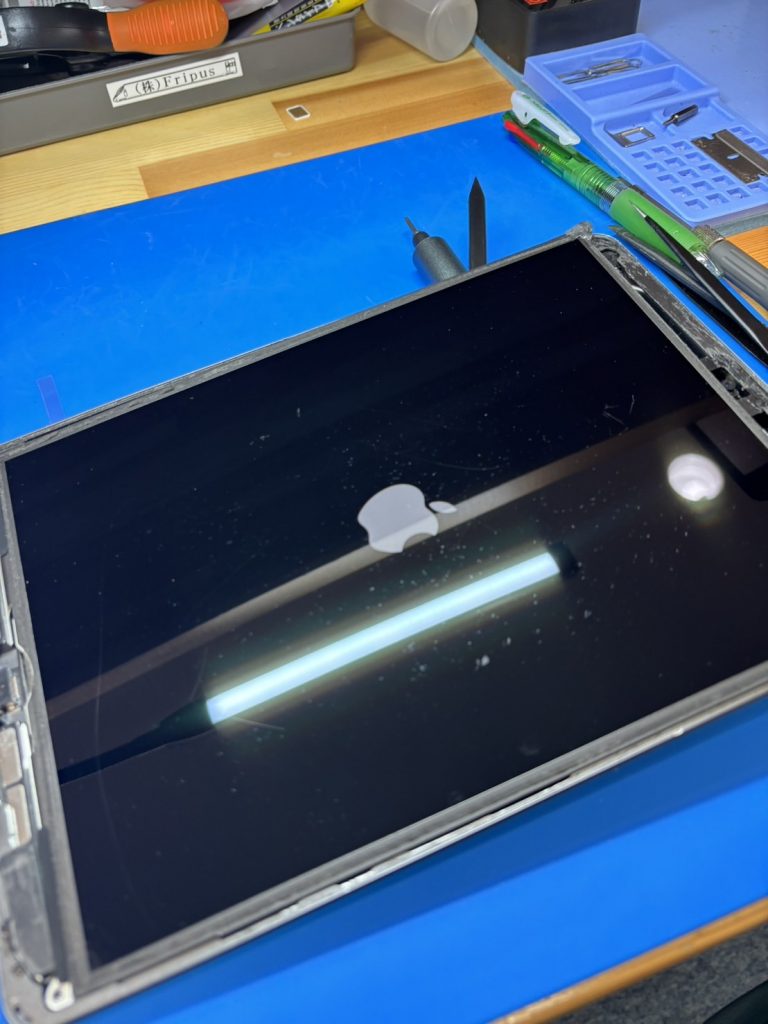

部品を仮付けした状態で電源を入れると、起動時のロゴマークが表示されました。

仮付けの状態で起動が確認できたため、基板を端末に戻して本組みを行いました。

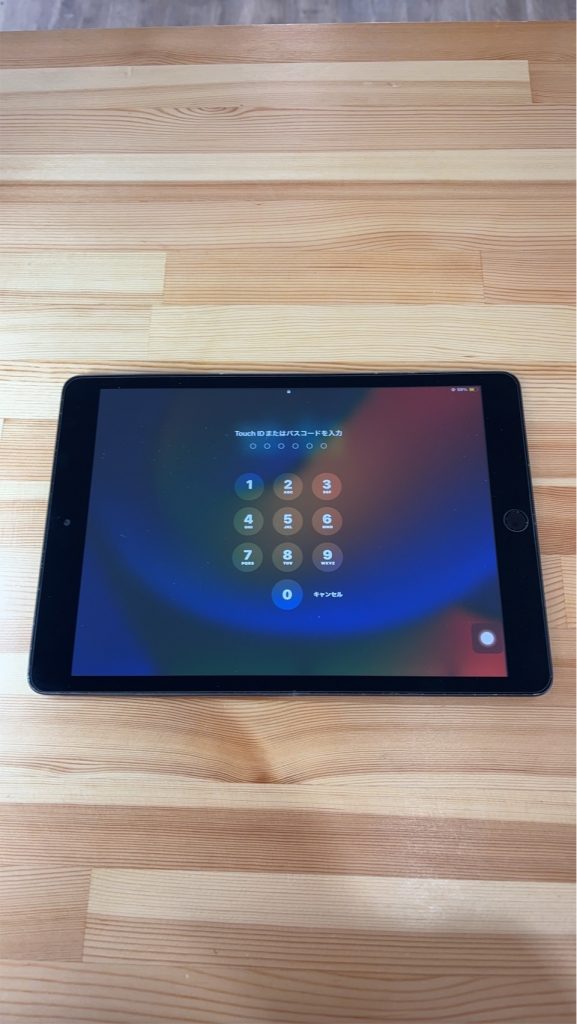

基板修理で、端末は起動する状態になりました。

同じ症状でお困りの方へ

iPad（第9世代）で電源が入らない場合、バッテリーではなく基板のバックライト回路の故障が原因のことがあります。iPadが起動しなくなった場合はご相談ください。
