iPad 第7世代 タッチが反応しない｜画面交換で直らない故障をCPU再実装で修理

画面のタッチが反応しなくなったiPad（第7世代）の基板修理を、同業の修理店様からご依頼いただきました。正常な画面に付け替えても直らなかった端末で、CPUを取り付け直してタッチが使える状態に戻した事例です。

全国から郵送で受付中：iPadの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

ご依頼の内容

• 機種：iPad（第7世代）型番 A2197・A2200・A2198
• 症状：画面のタッチが反応しない
• 依頼元：修理店様からの代行依頼
• 確認済みのこと：正常な画面パーツに付け替えてもタッチが反応しない

iPad（第7世代）は、基板の故障でタッチが反応しなくなったり、リンゴループになったりすることがよくある機種です。この症状にはCPUが関係していて、エラー4013が出る症状と同じ原因です。

分解と診断

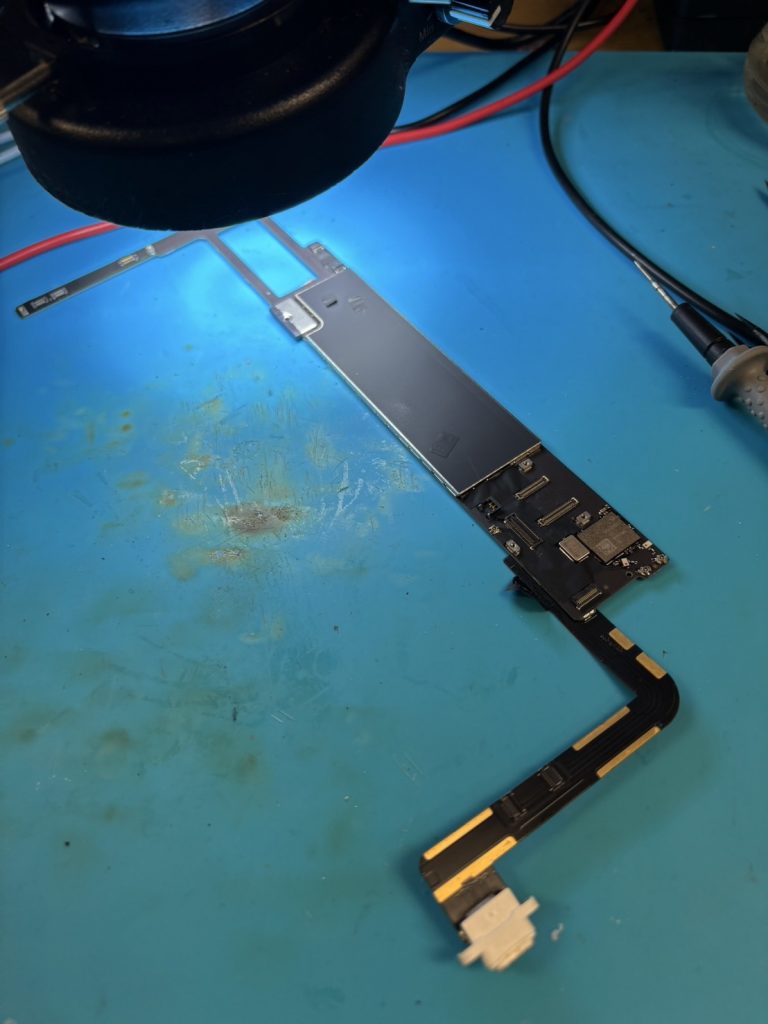

端末を分解し、基板修理ができるようにメイン基板を取り出しました。

まずタッチICを交換

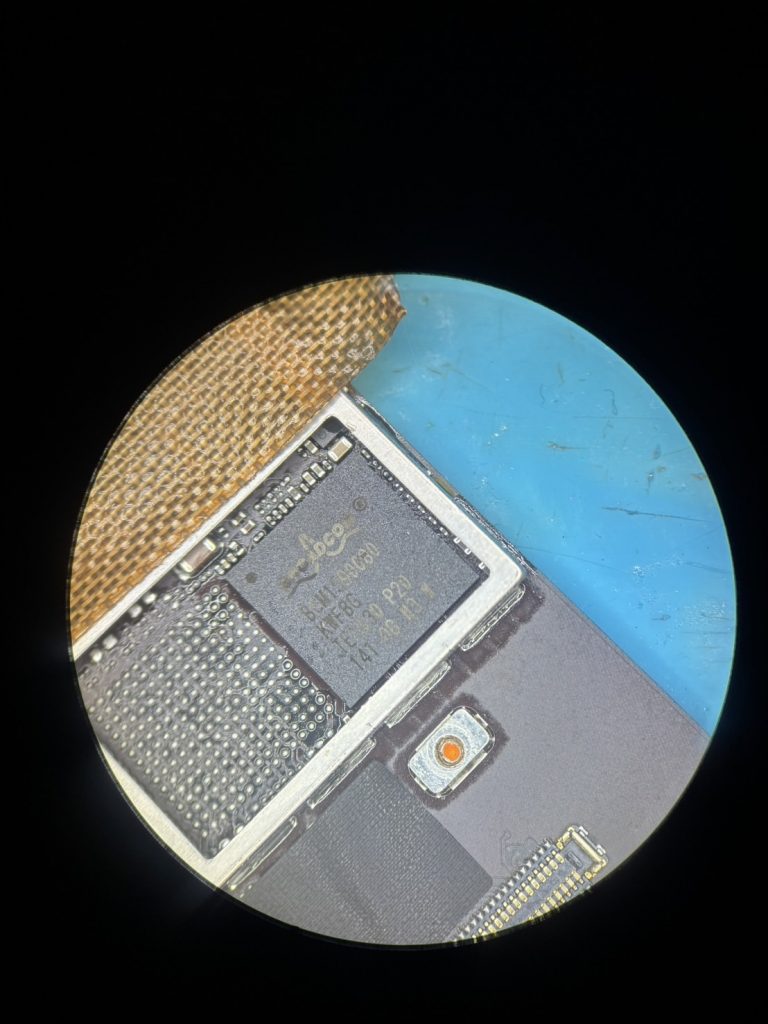

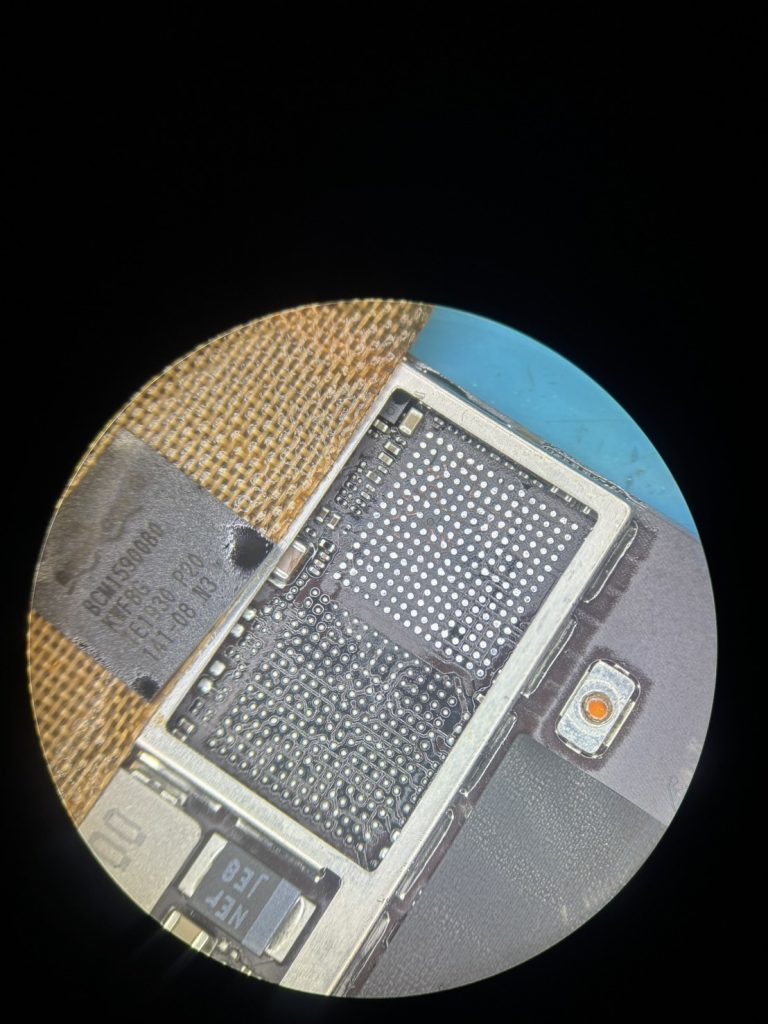

はじめに、タッチを制御するICチップの故障ではないかを確かめるため、タッチICを交換しました。

タッチICを交換しましたが、症状は改善しませんでした。そこでCPUの近くを調べました。

CPU付近の抵抗値を測定

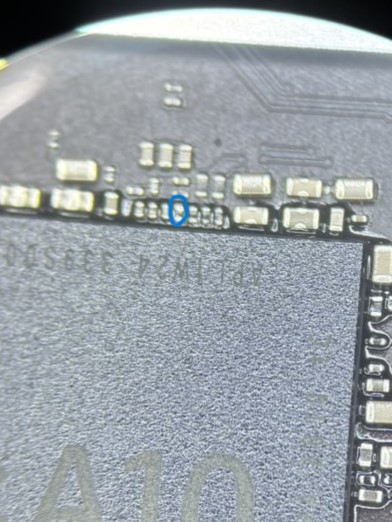

CPU近くの抵抗値を測ると、通常は400程度の箇所が600になっていました。ここの抵抗値が高い場合は、CPUの取り付け直しが必要になります。

行った作業：CPUの取り付け直し

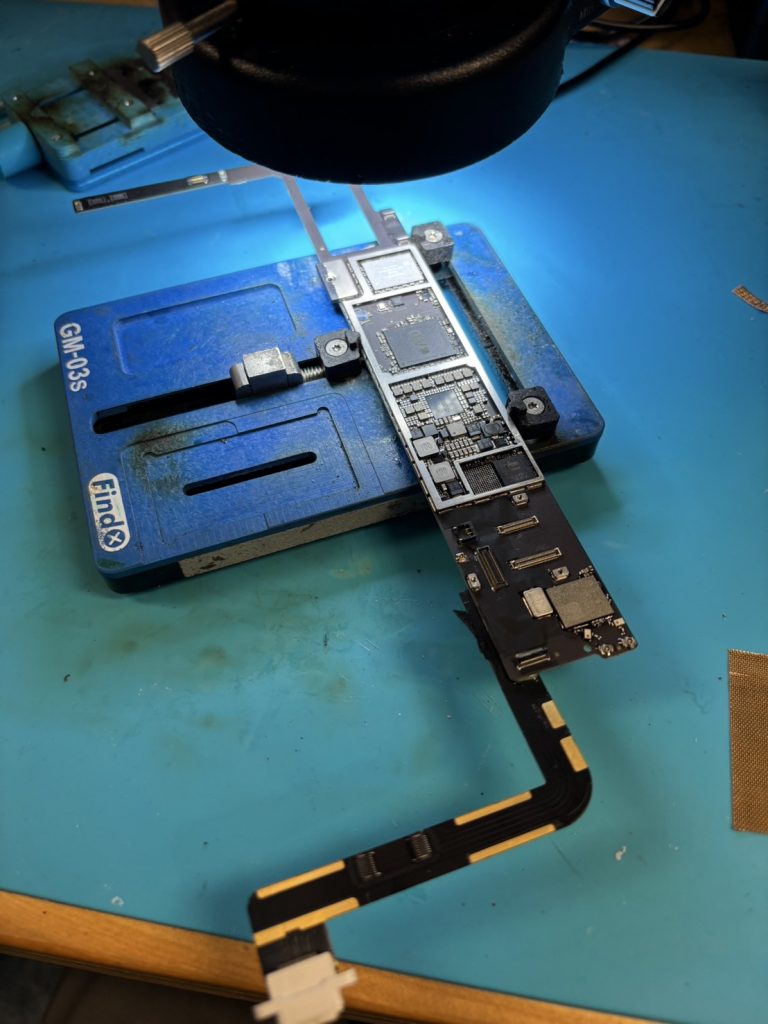

作業しやすいように、メイン基板を固定しました。

アンダーフィルの除去とCPUの取り外し

CPUの周りには「アンダーフィル」というCPUを固定する樹脂が付いていて、先にこれを取り除かないとCPUを外せません。アンダーフィルを取り除いたあと、CPU以外の部分に影響が出ないよう注意しながら、ヒートガンでCPUを取り外しました。

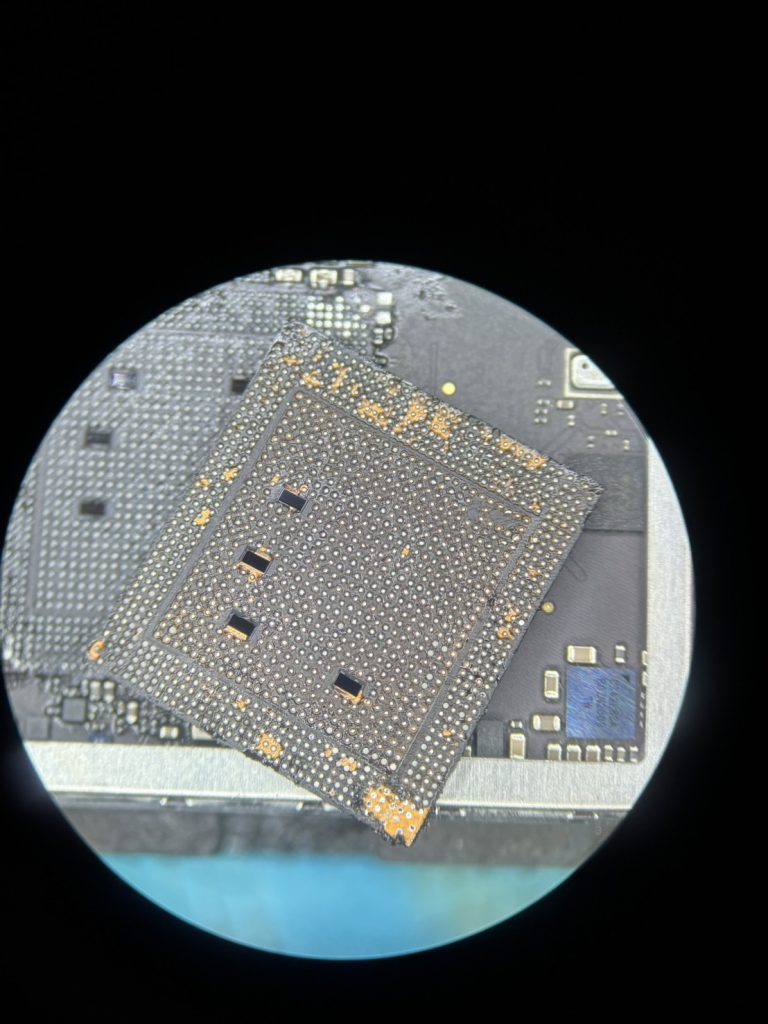

取り外したときに基板のパターン（配線）がはがれていないかを確認しました。きれいに取り外せています。

CPUのリボール

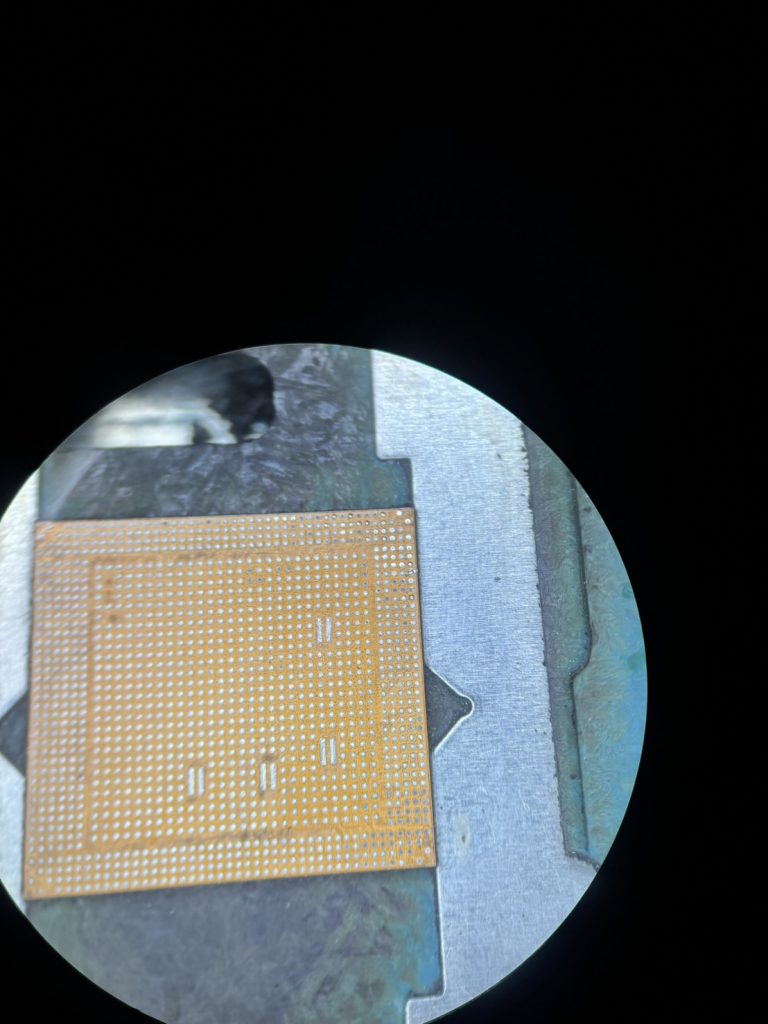

CPUに残っていたアンダーフィルを取り除いた状態です。ここからCPUのリボール（はんだボールの作り直し）を行います。

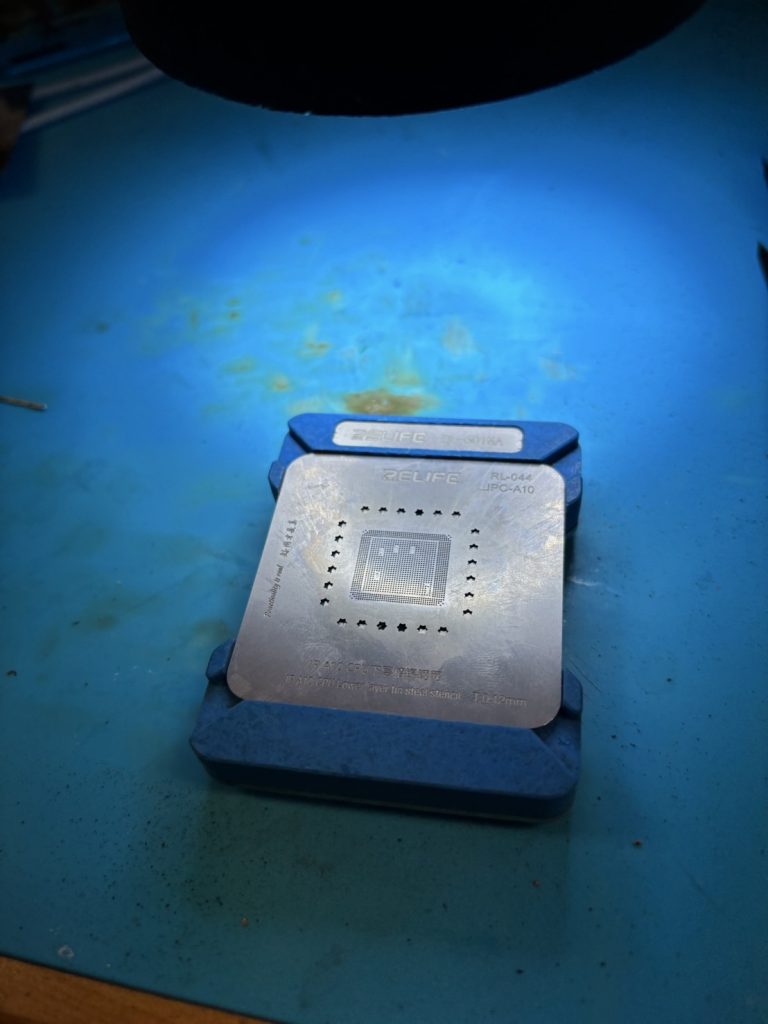

専用の器具を使うと、CPUのリボールを正確に行えます。

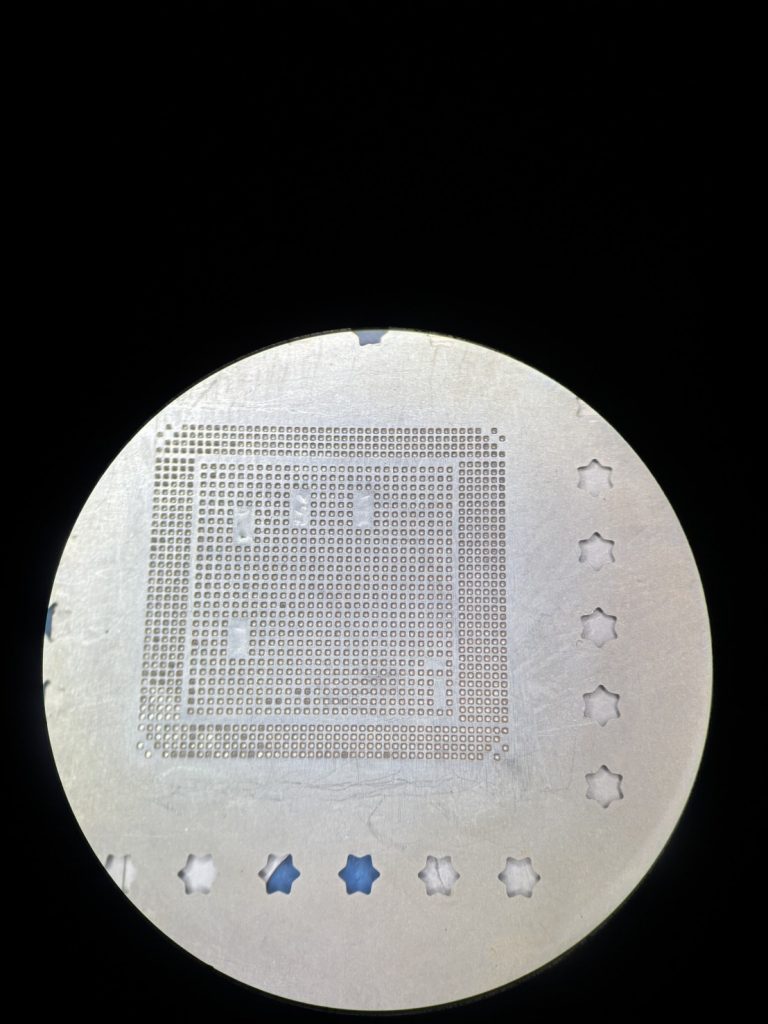

ステンシル（型）を載せ、はんだペーストを塗ってヒートガンで加熱します。

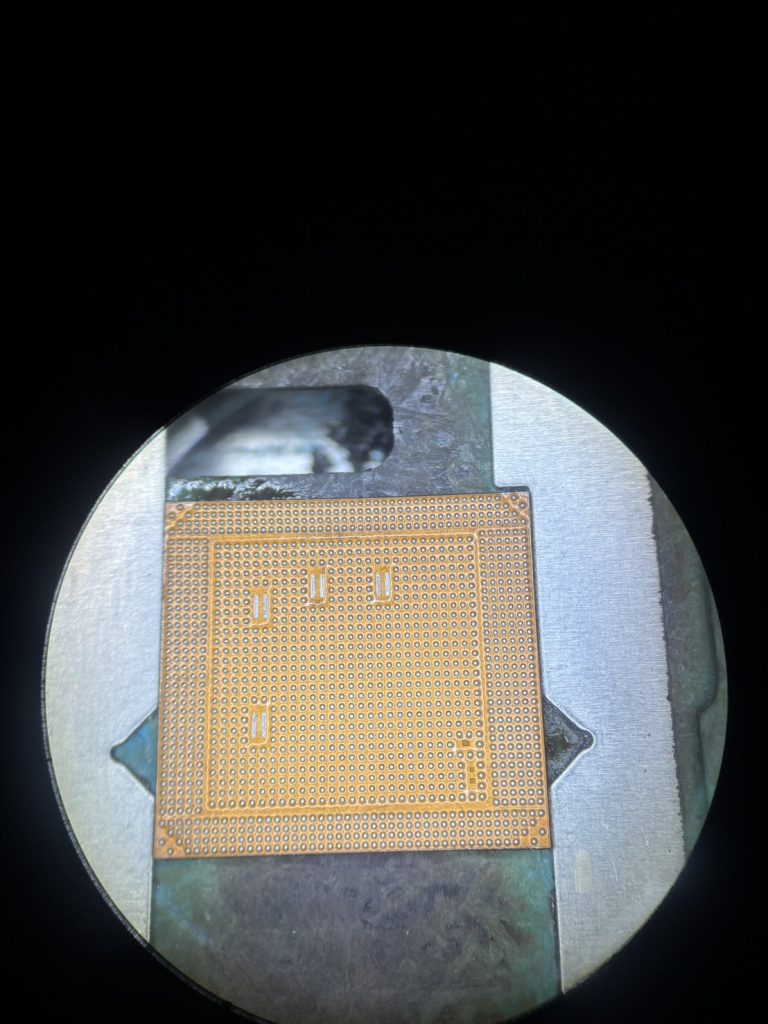

CPUのはんだボールをきれいに作ることができました。

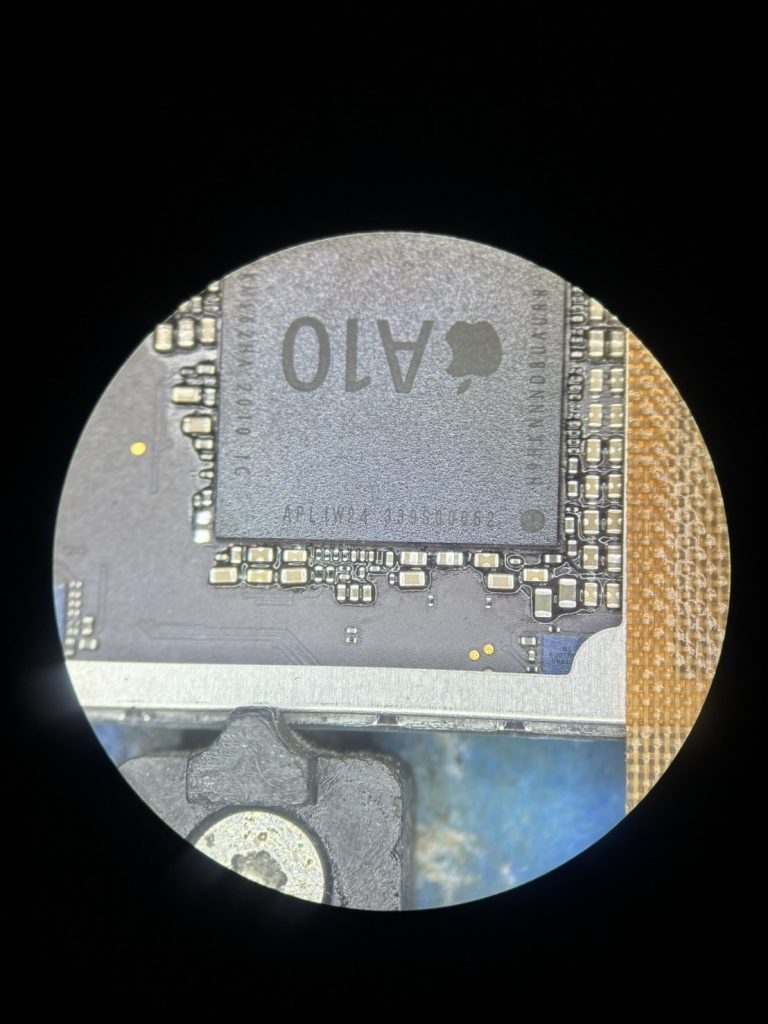

CPUを再び取り付けたあと、先ほどの箇所の抵抗値を測ると440になり、正常な値に戻りました。

修理結果

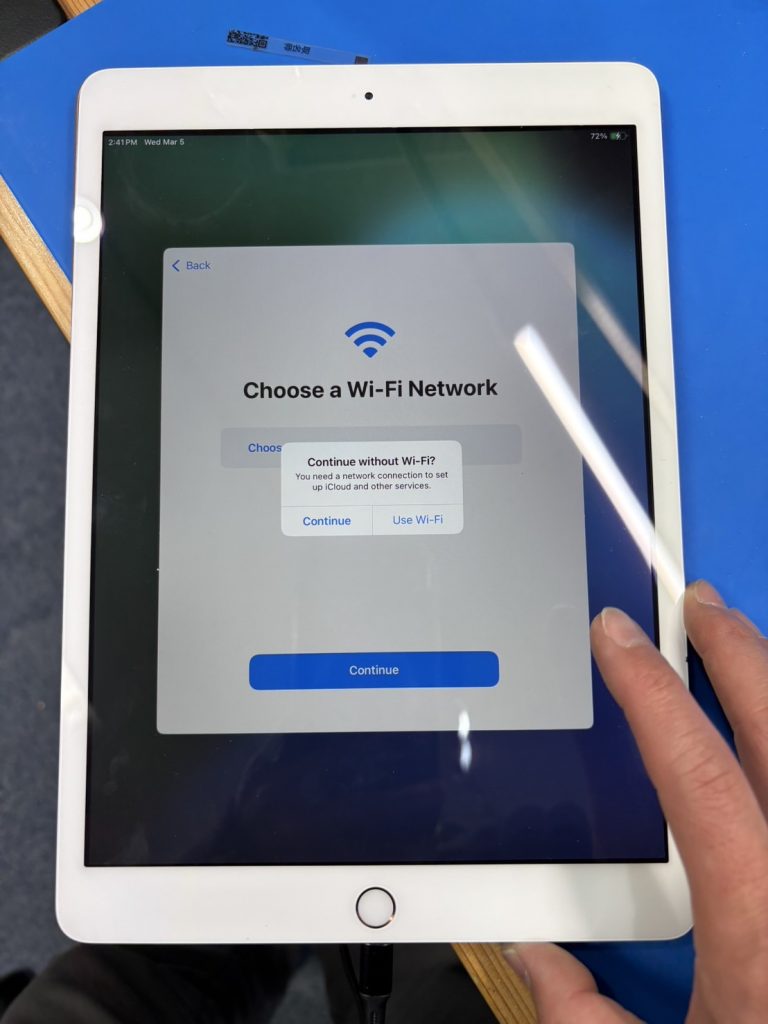

基板を端末に戻して動作を確認したところ、画面のタッチが反応する状態になりました。なお、この端末はタッチが効かない時点でお客様が一度復元（工場出荷状態に戻すこと）をされていました。

エラー4013が出る同じ原因の事例は iPad 第7世代のエラー4013の記事 で紹介しています。

同じ症状でお困りの方へ

iPad（第7世代）で、画面を交換してもタッチが反応しない場合は、基板のCPUが原因のことがあります。リンゴループやエラー4013も同じ原因で起きることがあるので、画面交換で直らなかった場合はご相談ください。
