iPad 第7世代 画面が暗い・バックライトが点かない｜焦げた回路を修復（基板修理）

画面が暗く、バックライトが点かなくなったiPad（第7世代）の基板修理を、同業の修理店様からご依頼いただきました。焦げていたバックライト回路のICチップ・ダイオード・コイルを交換し、画面が表示される状態に戻した事例です。

全国から郵送で受付中：iPadの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

ご依頼の内容

• 機種：iPad（第7世代）モデル番号 A2197・A2198
• 症状：画面が暗い（バックライト切れ）
• 依頼元：同業の修理店様

分解と診断

端末を分解し、作業しやすいようにメイン基板を取り出しました。

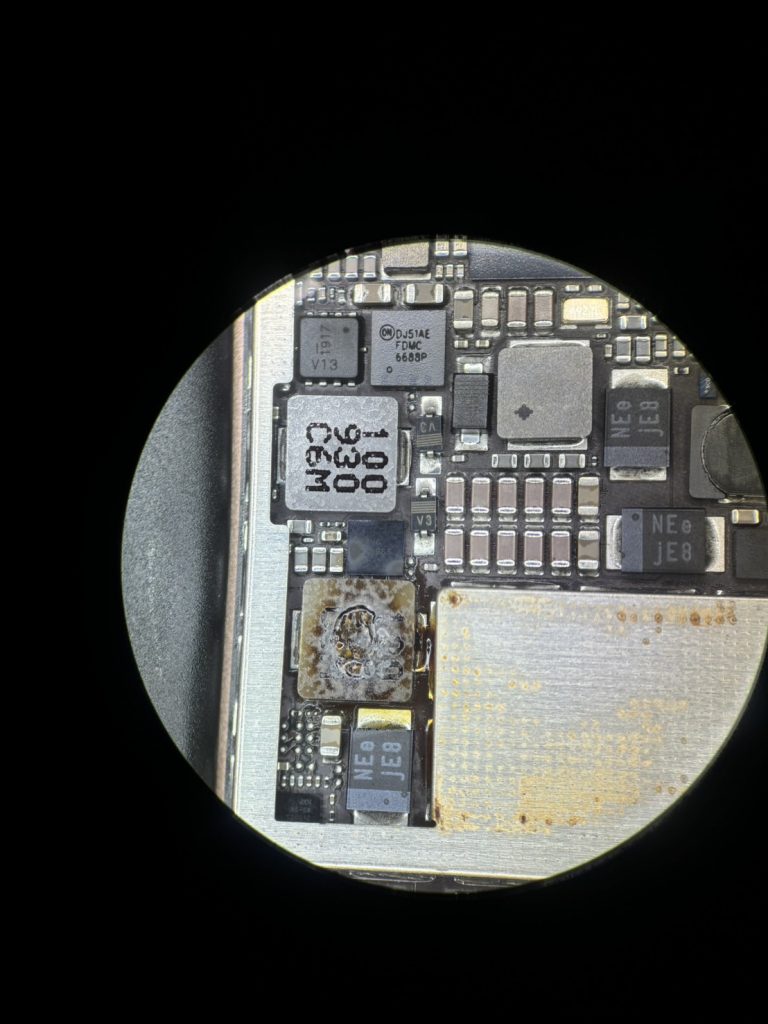

原因：バックライト回路の焦げ

バックライト（画面を後ろから照らす光）の回路にあるコイルとチップが焦げていました。ここが故障の原因です。

行った作業

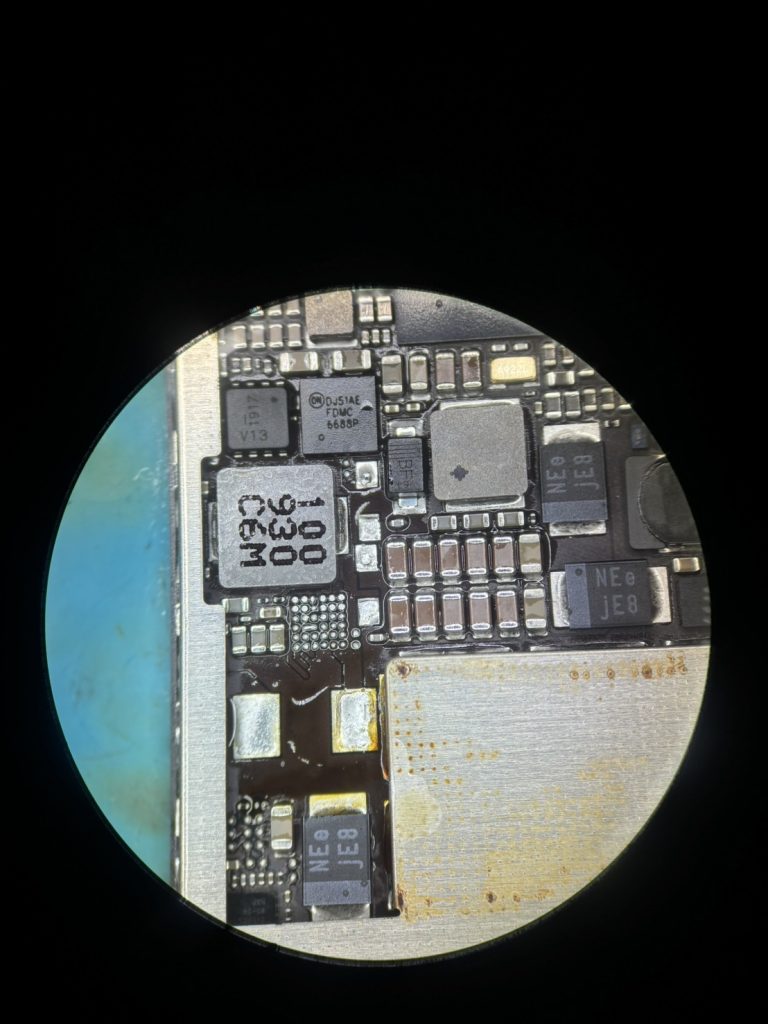

基板上のICチップ・ダイオード・コイルを取り外し、そこに新しい部品を取り付けました。

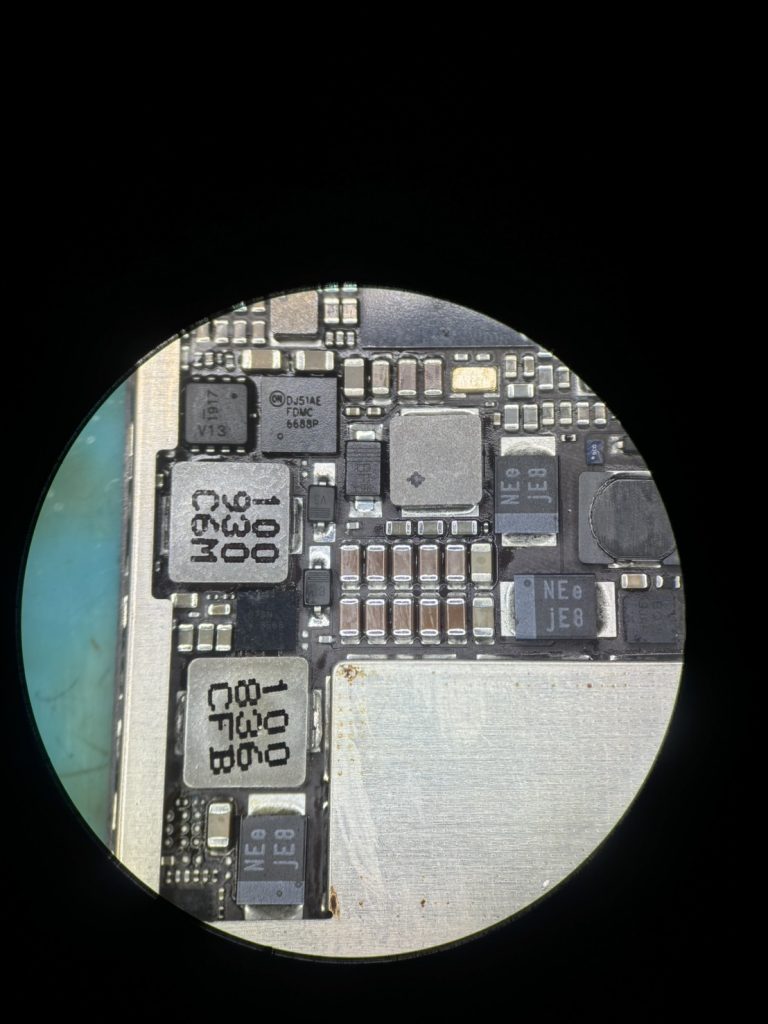

すべての部品の取り付けが終わりました。ヒートガンを使う作業のため、基板のほかの箇所に影響が出ないよう注意しながら作業しました。

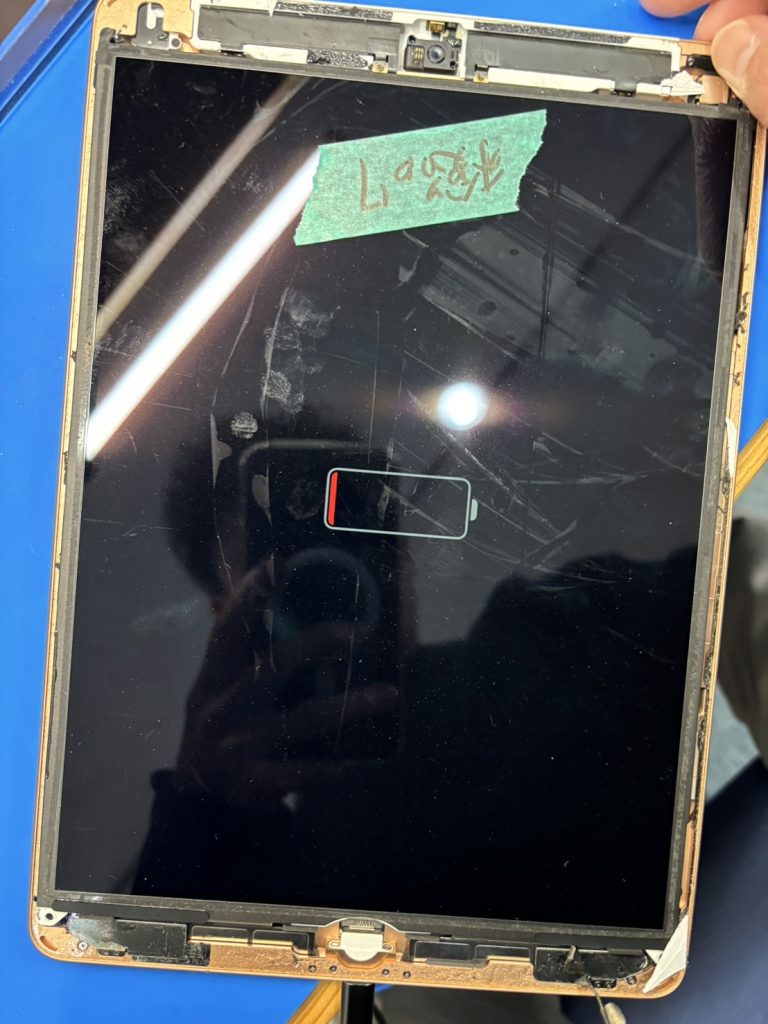

修理結果

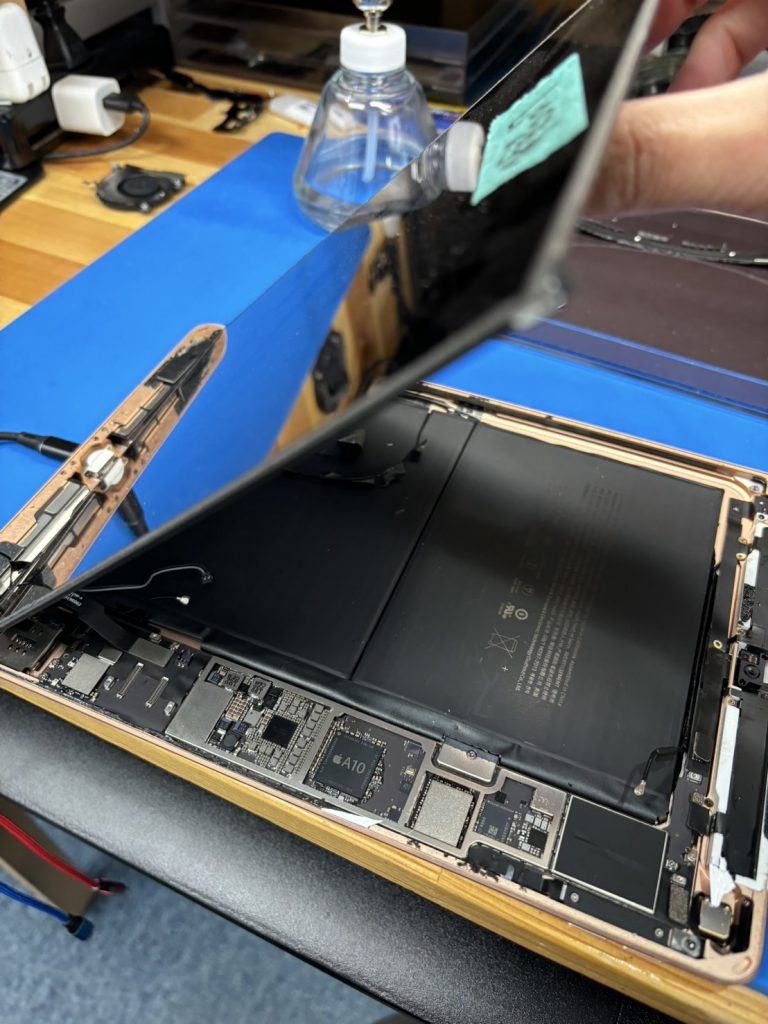

基板を端末に戻して確認したところ、画面が表示されるようになりました。

同じ症状でお困りの方へ

iPad（第7世代）で画面が暗い、バックライトが点かないといった症状は、基板のバックライト回路の故障が原因のことがあります。画面を交換しても直らない場合はご相談ください。
