埼玉県熊谷市のスマホ基板修理専門店「ストックリペア」です。今回は他の修理店様からご相談いただいた、GALAXY A41の突発的な起動不良・充電不良の基板修理事例をご紹介いたします。新しいバッテリーに交換してもGALAXYロゴで停止し、充電が全くできない症状から、サムスン系充電チップの交換により完全復旧した技術的な修理プロセスを詳しく解説します。
修理依頼の症状と初期診断
今回ご相談いただいた案件は、他の修理店様からの技術的なサポート依頼でした。GALAXY A41が突然起動しなくなり、お客様が新しいバッテリーに交換したところ、GALAXYのロゴマークは表示されるものの、その後の起動プロセスが進まない状況でした。さらに深刻なのは、充電が全くできない状態になっていることでした。
このような症状の場合、単純なバッテリー交換では解決しない基板レベルの問題が発生していることが予想されます。特に充電機能が完全に停止している場合は、電源管理回路や充電制御チップに何らかの異常が発生している可能性が高くなります。
初期症状まとめ：
・新しいバッテリーでもGALAXYロゴで起動停止
・充電が全くできない状態
・電源ボタンの反応は正常
・外観上の損傷なし
基板取り出しと詳細診断

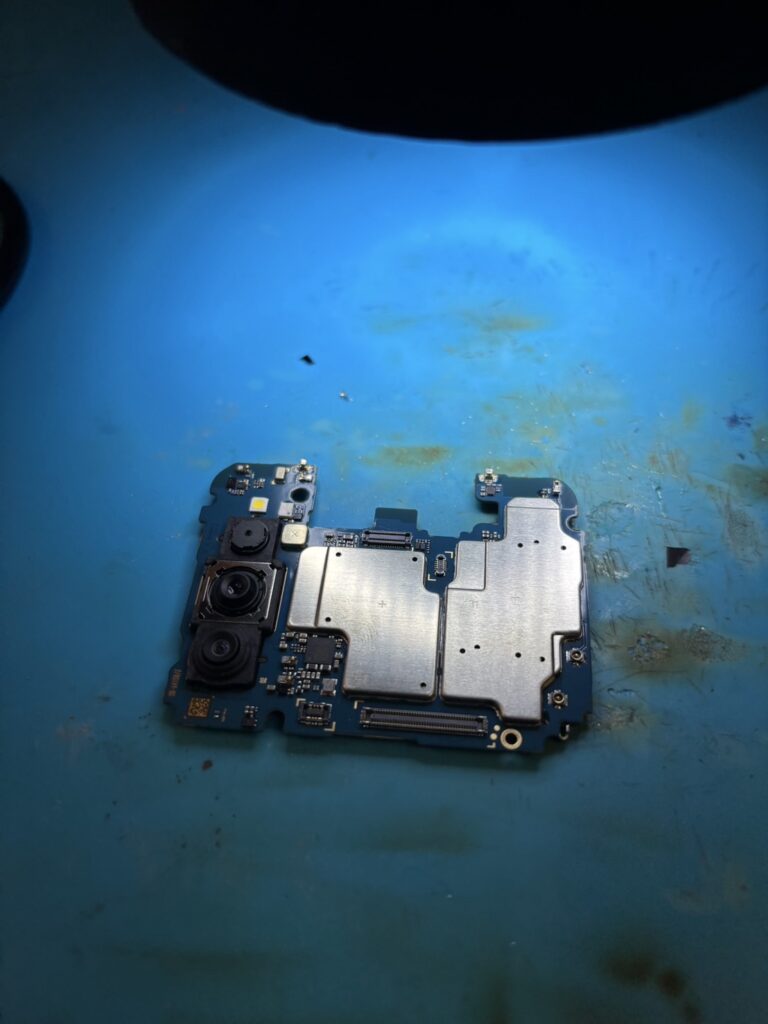

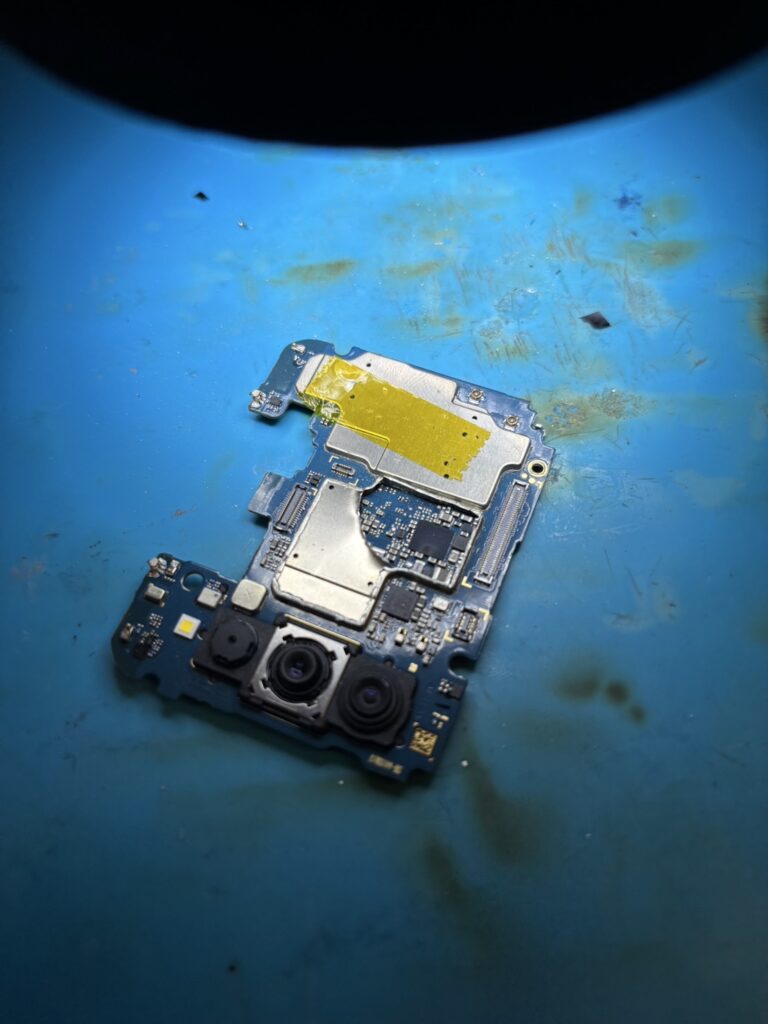

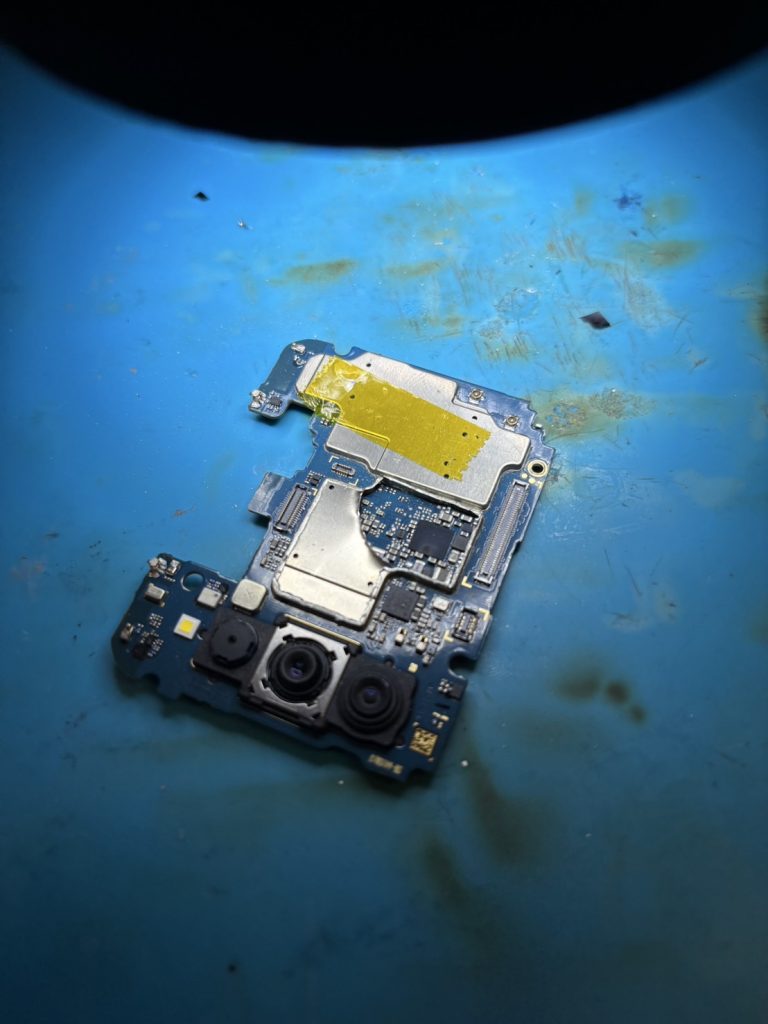

スマホ基板修理において最も重要なのは、正確な診断です。端末を慎重に分解し、メイン基板を取り出して詳細な調査を開始しました。
1. 基板への直接給電テスト
まず、基板に直接電流を流して起動テストを実施しました。しかし、電源供給を行っても正常な起動プロセスが始まらず、充電回路も全く反応しない状況が確認されました。この段階で、電源管理系統に重大な問題があることが判明しました。
2. サーモグラフィーカメラによる熱源診断
スマホ基板修理において、サーモグラフィーカメラは故障箇所を特定する重要なツールです。基板に通電しながら熱分布を観察したところ、バッテリーコネクタ近くの特定のチップが異常な発熱を示していることが判明しました。正常な動作では発生しないレベルの熱が集中しており、このチップに何らかの異常が発生していることが明確になりました。
故障原因の特定と技術的分析

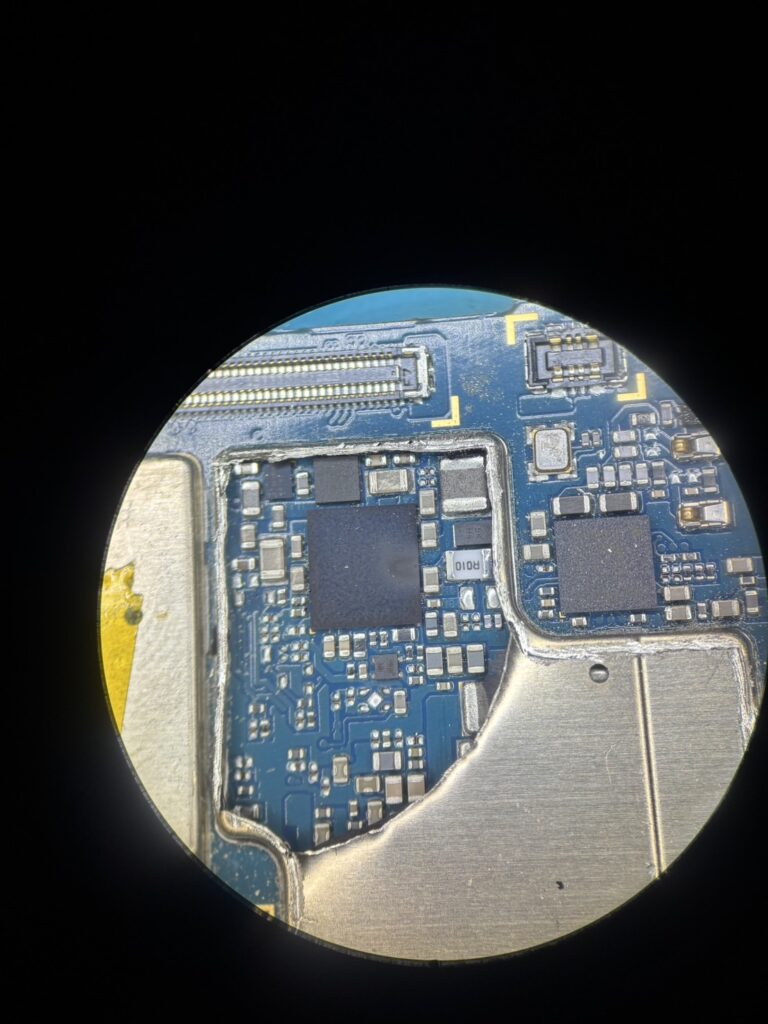

発熱しているチップの周辺を詳しく調査するため、基板を覆っている金属製のシールドを慎重に除去しました。シールドは基板上の精密な回路を保護する重要な部品ですが、修理のためには一時的な取り外しが必要です。

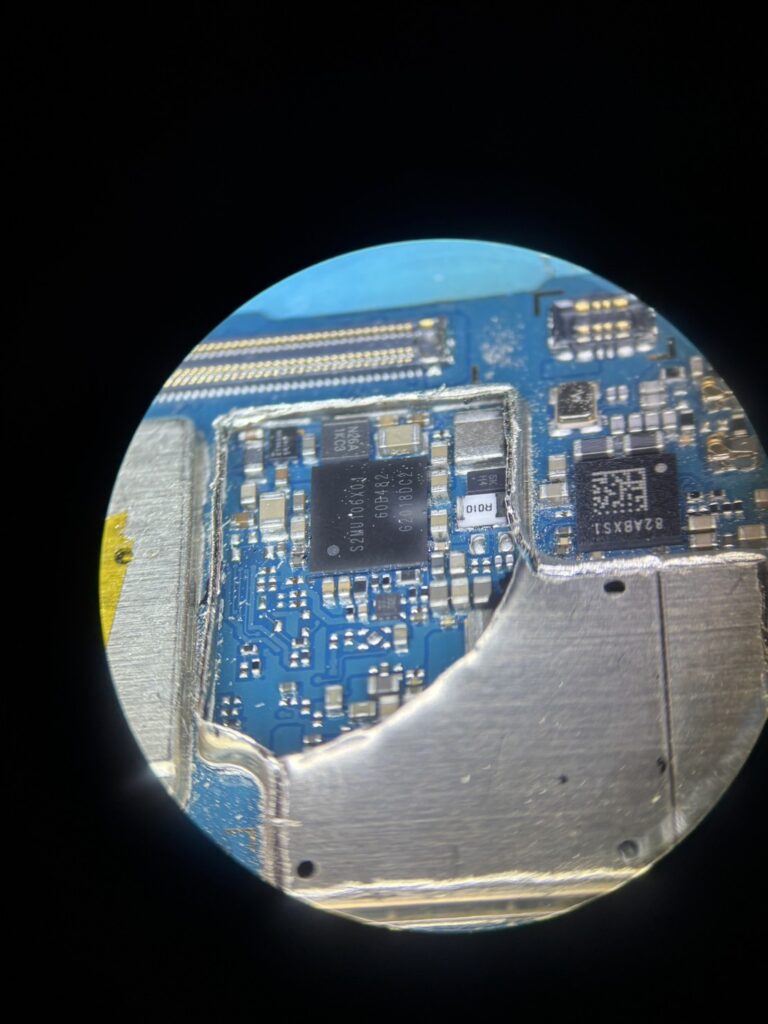

シールドを除去して詳しく観察したところ、バッテリーコネクタ近くの小さなチップが焦げている箇所を発見しました。このチップは明らかに過電流や過電圧により損傷を受けており、焦げた痕跡から相当な熱が発生していたことがわかりました。
技術的分析：

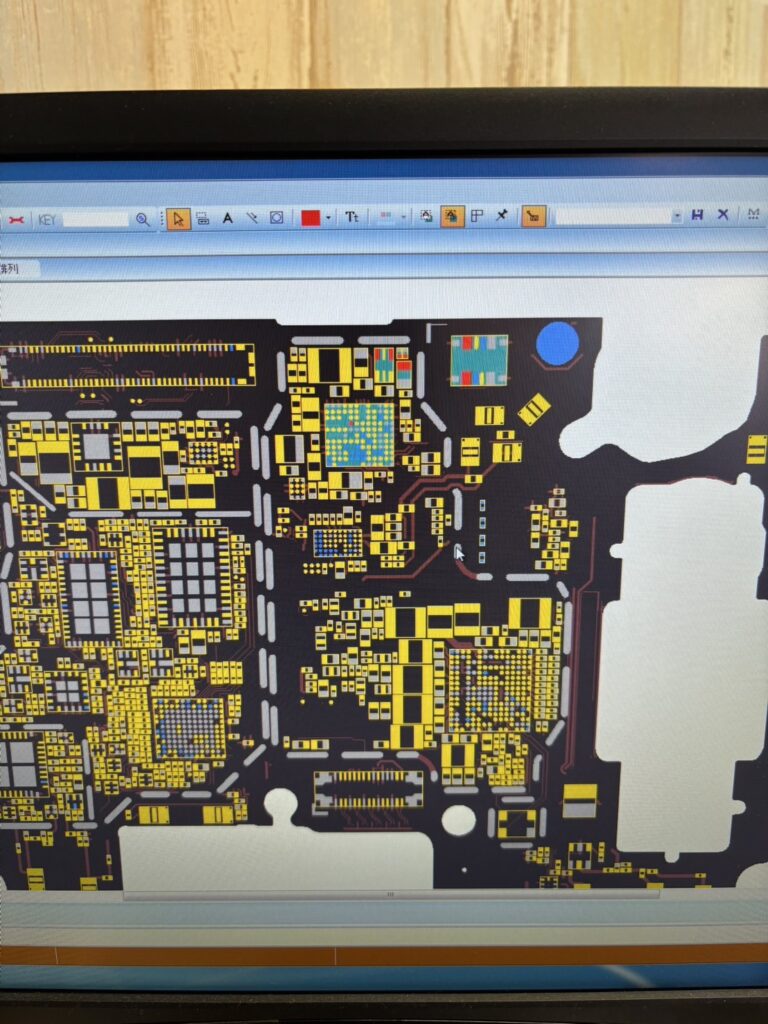

GALAXY A41の回路図を参照して詳しく調査した結果、損傷したチップは充電制御を担当するサムスン系の専用チップであることが判明しました。このチップは充電電流の制御、バッテリー保護、電源管理など、端末の基本的な動作に不可欠な機能を担っています。
チップ交換修理の実施
故障したチップの交換修理を実施することにしました。しかし、このサムスン系充電チップは特殊な部品で、一般的な電子部品店では入手できません。そこで、同じGALAXY A41の基板から正常なチップを取り外して移植する方法を採用しました。
1. ドナー基板からのチップ取り外し
別のGALAXY A41基板から、正常な充電チップを慎重に取り外しました。このような精密なチップの取り外しには、温度制御可能なリワークステーションと高倍率の顕微鏡が必要です。チップサイズは数ミリメートル程度で、わずかな温度や圧力の変化でも損傷してしまう可能性があります。

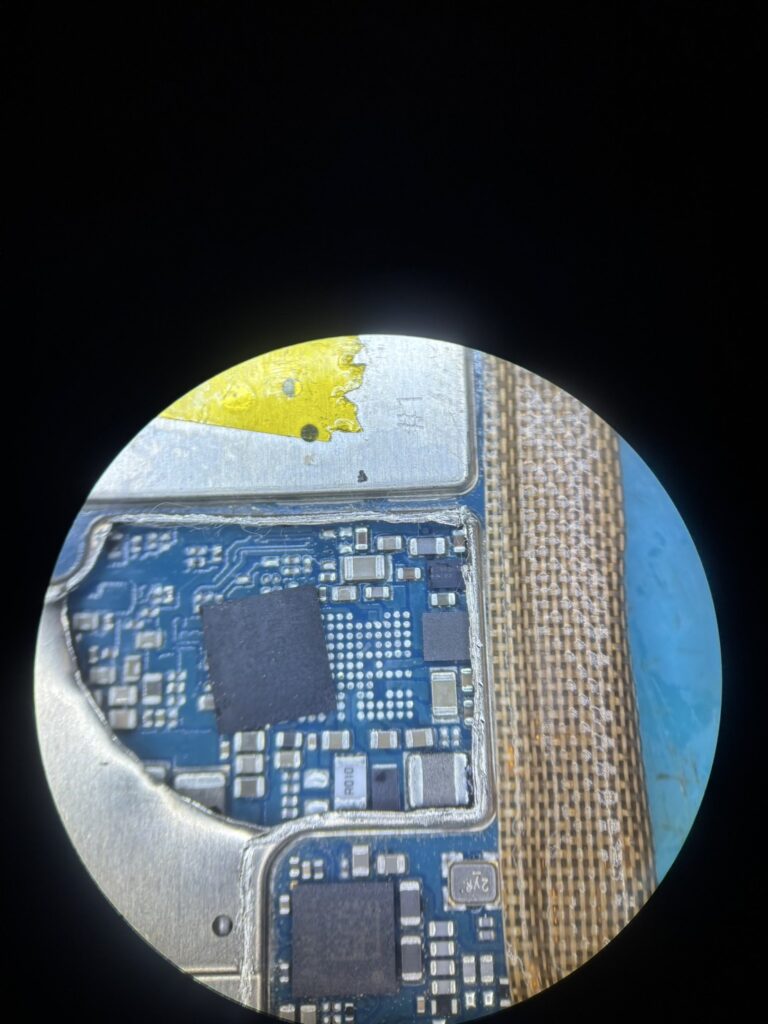

2. 損傷チップの除去と基板クリーニング
故障した充電チップを基板から除去し、はんだパッドを丁寧にクリーニングしました。焦げた部分の除去と、新しいチップが正常に接続できるよう基板面の準備を行いました。この工程では、基板の銅箔パターンを損傷しないよう細心の注意が必要です。
3. 新しいチップの実装
正常なサムスン系充電チップを新しい基板に実装しました。チップの向きや位置を正確に合わせ、適切な温度プロファイルではんだ付けを実施。実装後は顕微鏡で接続状態を確認し、ショートや接触不良がないことを検証しました。
修理結果とデータ復旧の成功
修理完了！

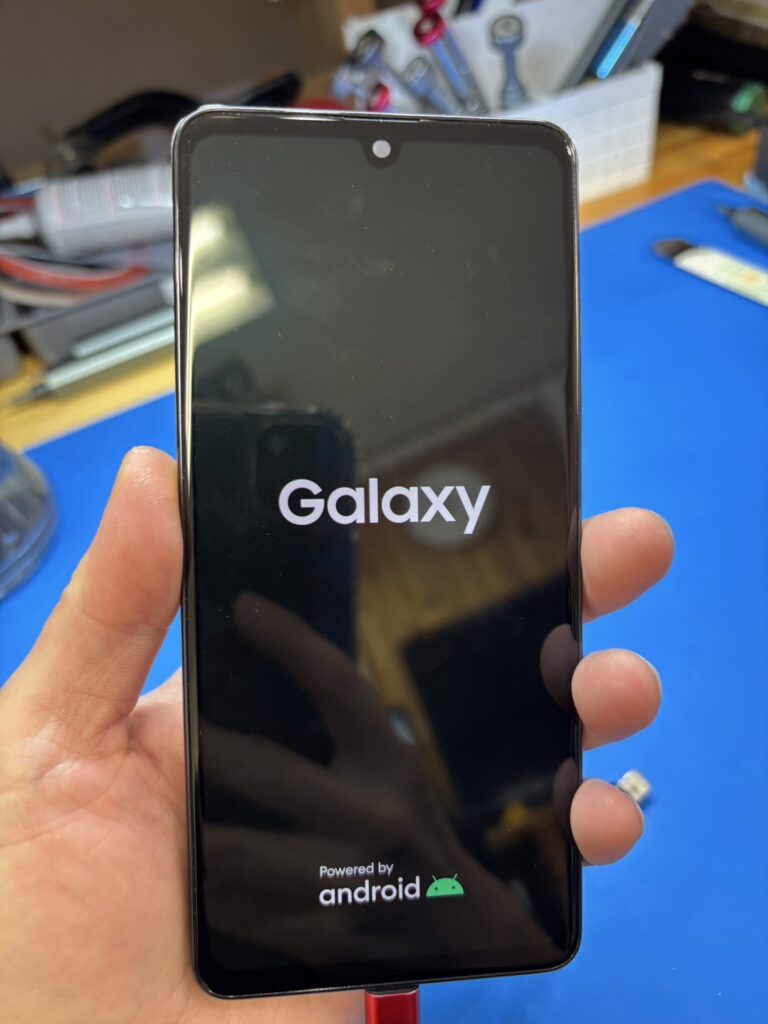

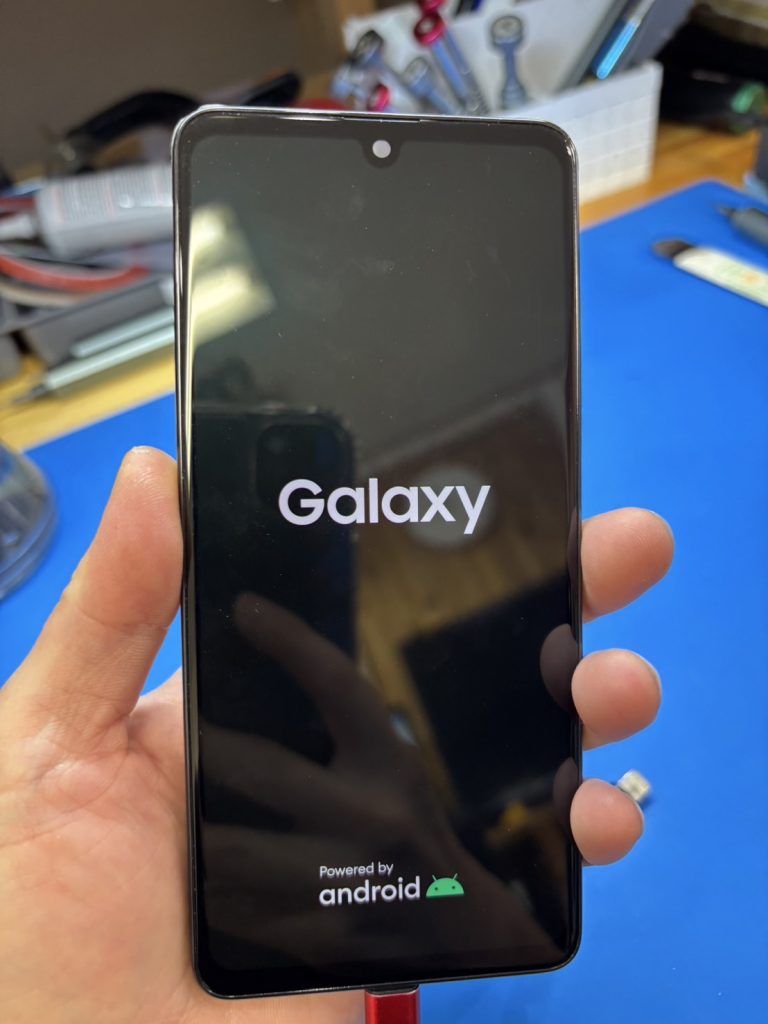

充電チップの交換により、GALAXY A41は完全に正常動作を回復しました。電源投入後、GALAXYロゴを通過して正常にAndroidシステムが起動し、充電機能も完全に復旧。最も重要なことは、お客様の大切なデータが全て無事に保護されていたことです。
今回の修理で特に喜ばしかったのは、お客様が端末内部に保存されていた大切なデータを全て取り出すことができた点です。写真、連絡先、アプリデータなど、お客様にとって価値のある情報が全て無事に復旧できました。これこそが、スマホ基板修理とデータ復旧サービスの真の価値だと考えています。
GALAXY A41の充電システムと修理のポイント
GALAXY A41を含むサムスン製スマートフォンには、今回交換したサムスン系充電チップは、急速充電機能、バッテリー保護、温度管理など、多くの重要な機能を統合したものです。
このようなチップが故障すると、単純に充電ができなくなるだけでなく、システム全体の起動にも影響を与えます。今回のケースでは、充電チップの異常により電源管理系統が正常に動作せず、結果としてAndroidシステムの起動が途中で停止していました。
修理技術のポイント：
・サーモグラフィーによる正確な故障箇所特定
・回路図に基づく技術的分析
・精密なチップ交換技術
・データ保護を最優先とした修理アプローチ
スマホデータ復旧の重要性
現代のスマートフォンには、私たちの生活に欠かせない大量のデータが保存されています。家族の写真、仕事の連絡先、重要なメモ、アプリケーションデータなど、これらの情報は金銭では測れない価値があります。
今回のような基板レベルの故障では、一般的な修理店では対応が困難な場合が多く、「データは諦めてください」と言われるケースも少なくありません。しかし、適切な技術と設備があれば、多くの場合でデータ復旧は可能です。
ストックリペアでは、どのような修理においても「データ保護」を最優先に考えています。修理プロセス全体を通じて、お客様の大切な情報を安全に保護し、可能な限り全てのデータを復旧することをお約束いたします。
郵送修理サービスのご案内
埼玉県熊谷市の当店まで直接お越しいただくことが難しいお客様のために、全国対応の郵送修理サービスを提供しております。今回のような複雑な基板修理でも、安全な梱包方法をご案内し、確実な修理を実施いたします。
郵送修理の流れは非常にシンプルです。まずはお電話やメールでご相談いただき、症状を詳しくお聞かせください。その後、専用の梱包材をお送りし、安全に端末をお送りいただきます。修理完了後は、動作確認を行った上で迅速に返送いたします。
まとめ
今回のGALAXY A41基板修理事例では、サーモグラフィー診断による故障箇所の特定から、サムスン系充電チップの交換まで、高度な技術を駆使した修理を実施しました。結果として、端末の完全復旧とお客様の大切なデータ復旧を同時に達成することができました。
スマホの基板修理は非常に専門性の高い技術分野ですが、適切な診断と修理技術があれば、多くの「修理不可能」と言われた端末を復活させることが可能です。諦める前に、ぜひ一度ご相談ください。
