iPhone 14 Pro Max 高温注意で使えない|基板分離でコンデンサを修理(基板修理)

iPhone 14 Pro Max 高温注意で使えない|基板分離でコンデンサを修理(基板修理)

起動すると画面に「高温注意」と表示されて使えなくなったiPhone 14 Pro Maxの基板修理をご依頼いただきました。二層構造の基板を分離し、熱を持っていたコンデンサを見つけて修理して、データそのままで使える状態に戻した事例です。

全国から郵送で受付中:iPhoneの電源が入らない・起動しない・データを取り出したい、といった基板修理を承っています。 相談・お申し込みの方法を見る ↓

郵送修理(全国)

iPhone 14 Pro Max の基板修理は、郵送で受け付けています

iPhone 14 Pro Max の基板修理は 35,200円(税込)です。直せなかったときは、作業料3,300円(税込)と返送料だけです。

  1. LINEかフォームで、機種と症状をお知らせください(お見積りは無料です)
  2. 修理依頼書を1枚入れて、端末を元払いでお送りください
  3. 届いたら診断し、お伝えした料金どおりで直せるときはそのまま修理してお返しします(原則3〜7日)

送料は往復ともお客様のご負担です。発送の前に、LINEかフォームで機種と症状をお知らせください。

ご依頼の内容

  • 機種:iPhone 14 Pro Max
  • 症状:起動すると画面に「高温注意」と表示され、端末が使えない

分解と診断

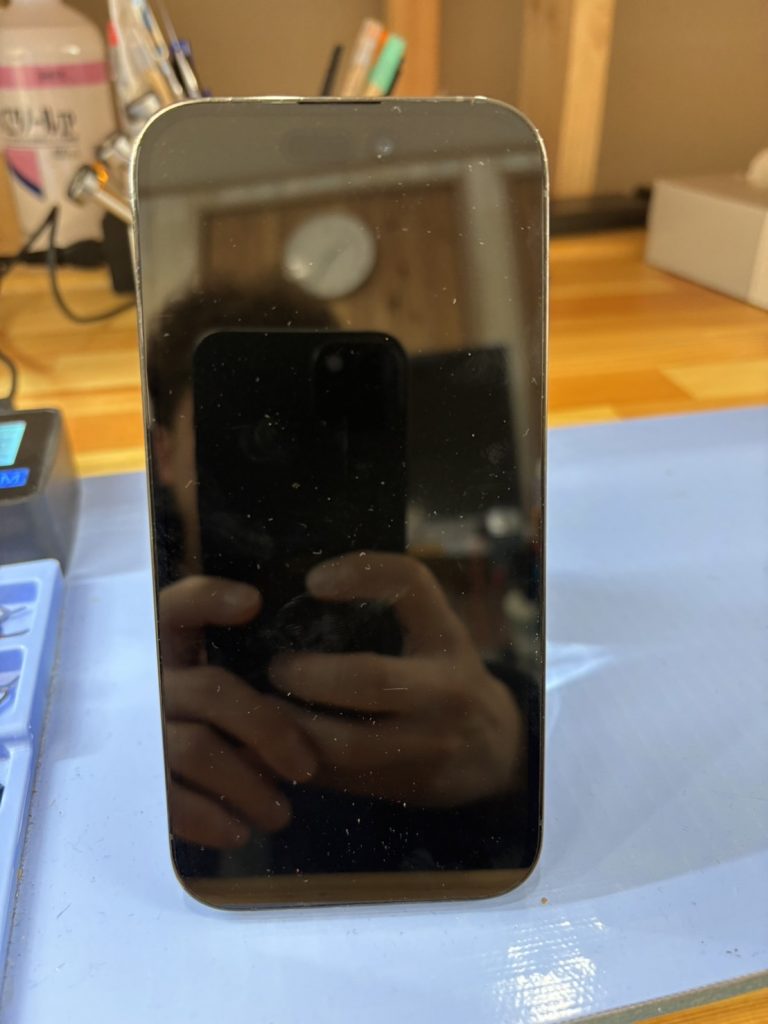

iPhone 14 Pro Max 画面が真っ暗の状態

お預かりした端末は画面が真っ暗で、起動する様子はありませんでした。端末を分解して作業を進めました。

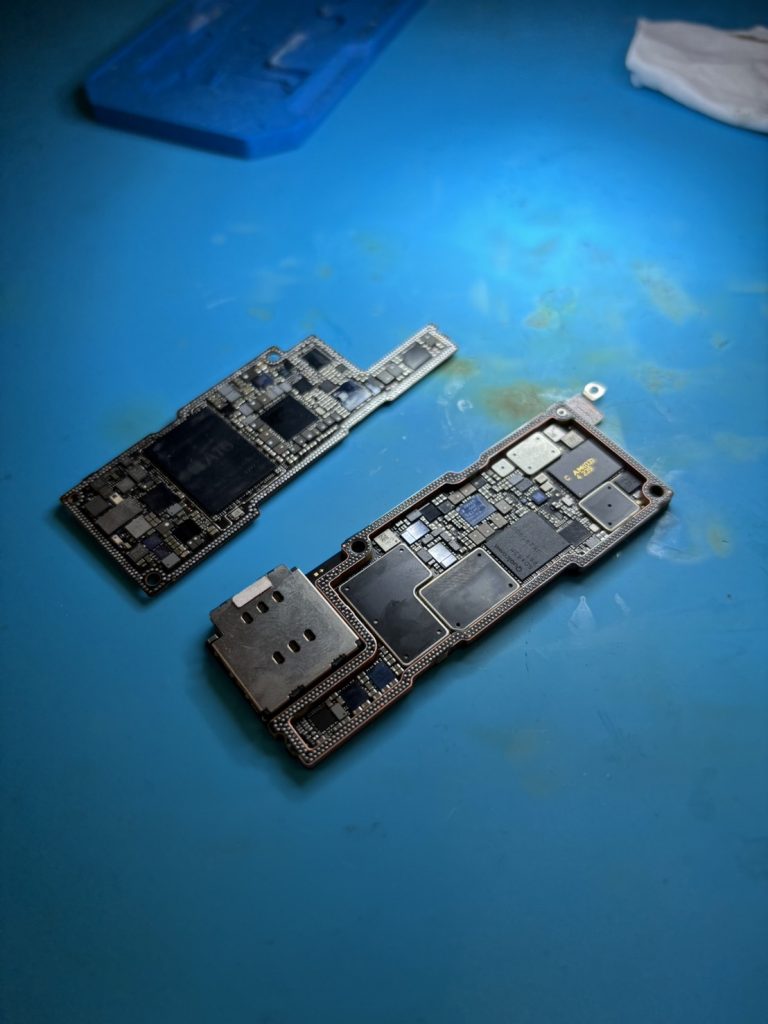

iPhone 14 Pro Max メイン基板

メイン基板を取り出しました。

基板の分離

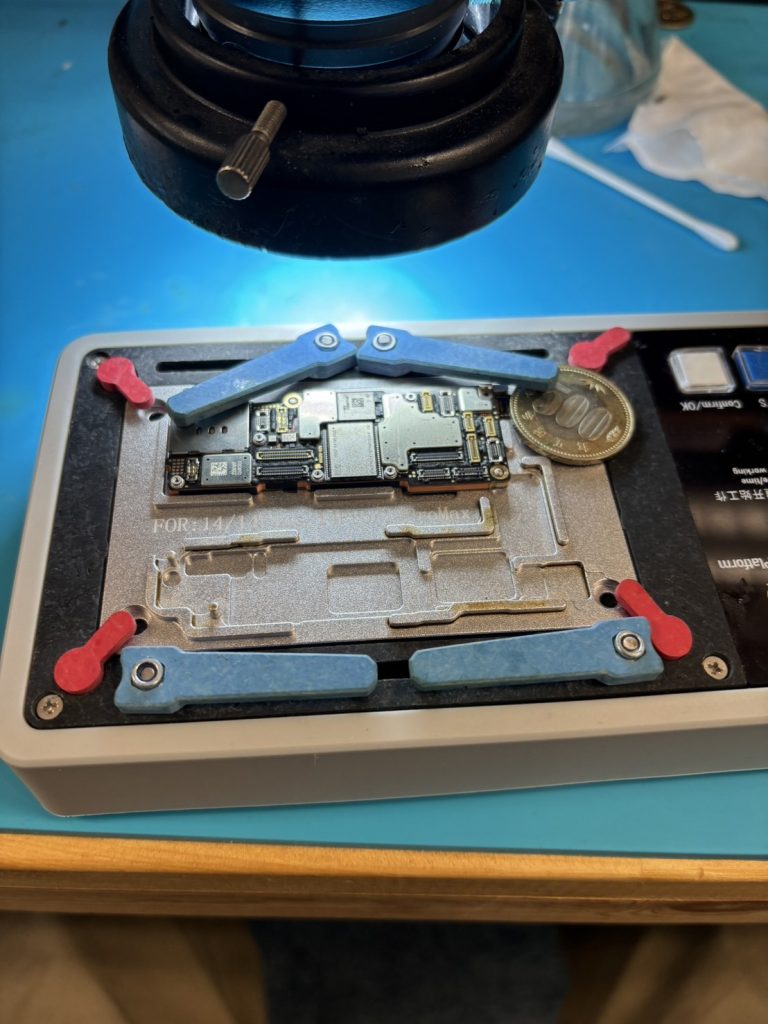

iPhone 14 Pro Max 基板の分離作業

iPhoneは11シリーズから、基板が上下二層の構造になっています。故障箇所が基板の内側にあると考え、ほかの箇所に影響が出ないよう注意しながら基板を分離しました。

原因:電源IC近くのコンデンサの故障

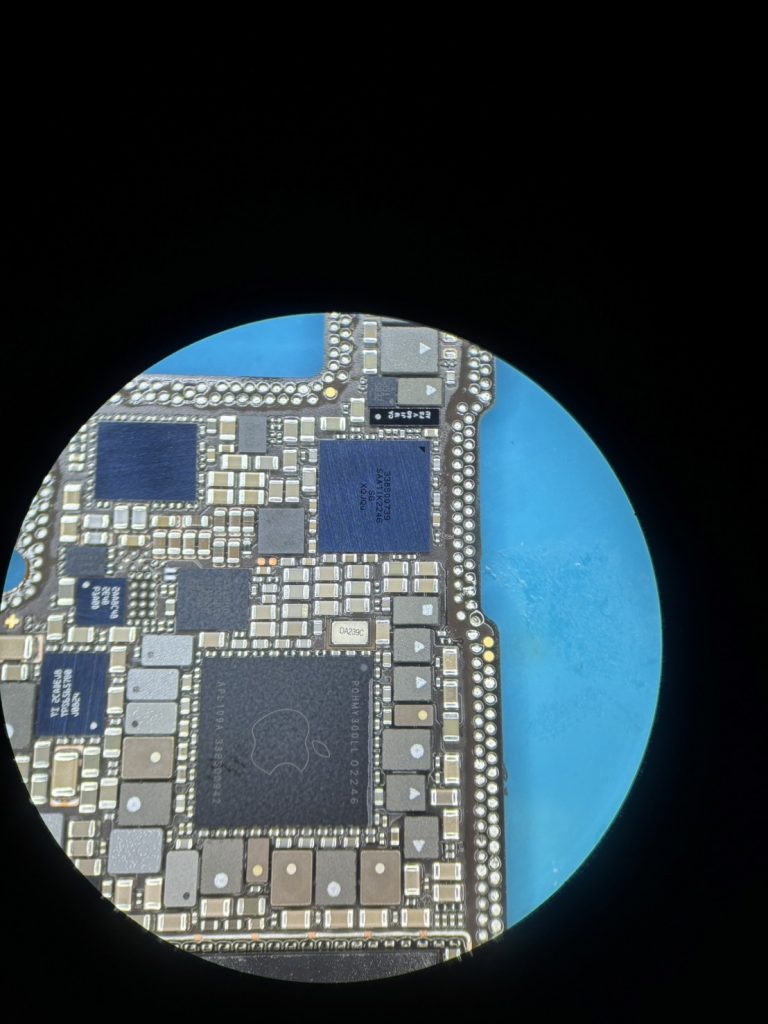

iPhone 14 Pro Max 上部基板の電源IC

上の基板にある電源IC近くのコンデンサが、熱を持っていることが分かりました。このコンデンサが故障の原因でした。

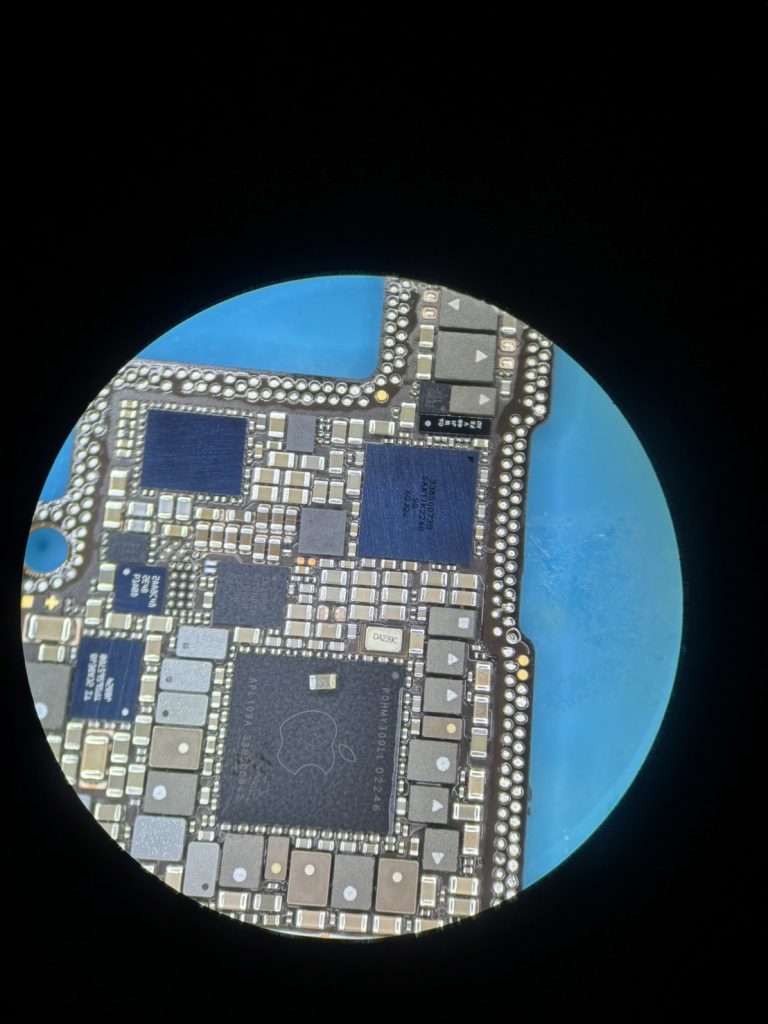

iPhone 14 Pro Max 故障していたコンデンサ

行った作業

再接合のためのリボール

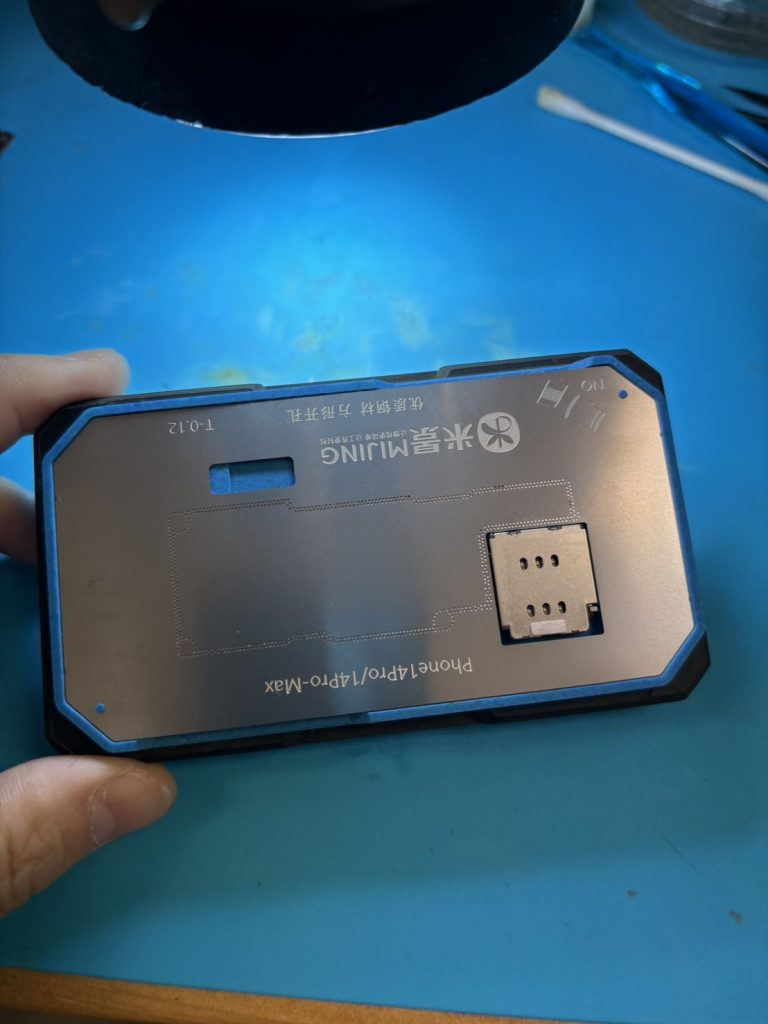

iPhone 14 Pro Max リボール用のステンシル

二層の基板をもう一度つなぎ合わせるため、リボール(はんだボールの作り直し)を行いました。

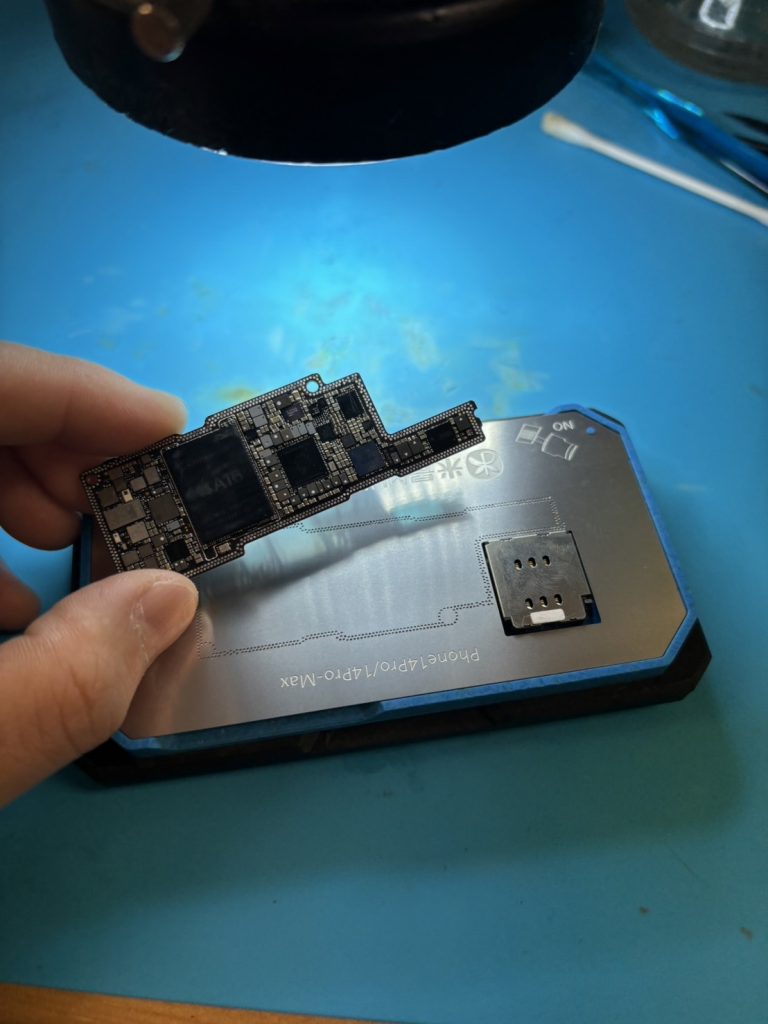

iPhone 14 Pro Max 上部基板
iPhone 14 Pro Max リボール後の基板

二層基板の再接合

リボールが終わったら、基板をもう一度温めて上下をつなぎ合わせます。

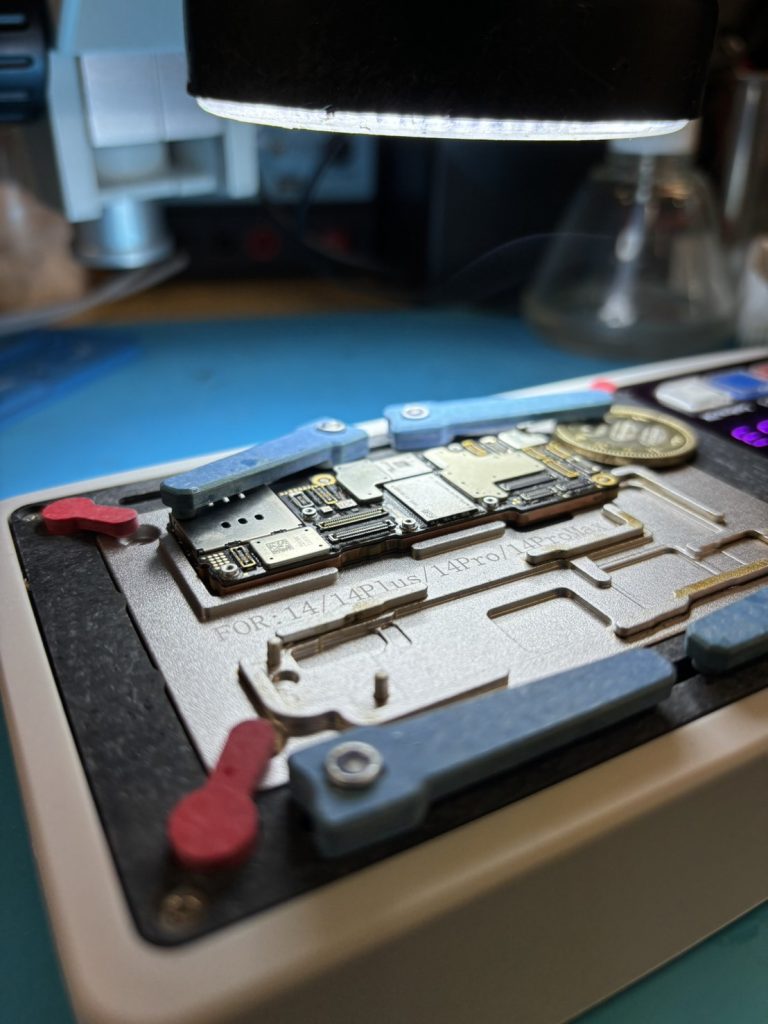

iPhone 14 Pro Max 基板の再加熱

温度を調整しないと基板のほかの箇所に影響が出てしまうため、慎重に作業しました。

修理結果

iPhone 14 Pro Max 基板修理後に起動

再接合したあとに動作を確認したところ、再起動はおさまり、通常どおり使える状態になりました。データもそのままで修理が完了しました。

同じ症状でお困りの方へ

iPhone 14 Pro Maxで「高温注意」と表示されて使えない場合、基板の中の部品が故障していることがあります。二層構造の基板を分離して修理することで、データを残したまま直せることもありますのでご相談ください。
