1. はじめに
本事例では、Nintendo Switch OLED版で発生した突発的な起動不良について、基板修理による解決プロセスを詳細に記録いたします。エラーコード2153-0321が表示され、通常操作が一切できない状態から、基板レベルでの修理を行い、お客様の大切なセーブデータを完全保護しながら復旧を実現しました。
2. 故障の症状と初期診断
2.1 受付時の状況
お客様からお預かりしたNintendo Switch OLED版は、電源投入時に正常な起動プロセスを実行できず、システムエラーが発生している状態でした。端末の確認を行ったところ、以下のエラーコードが表示されていることを確認しました。

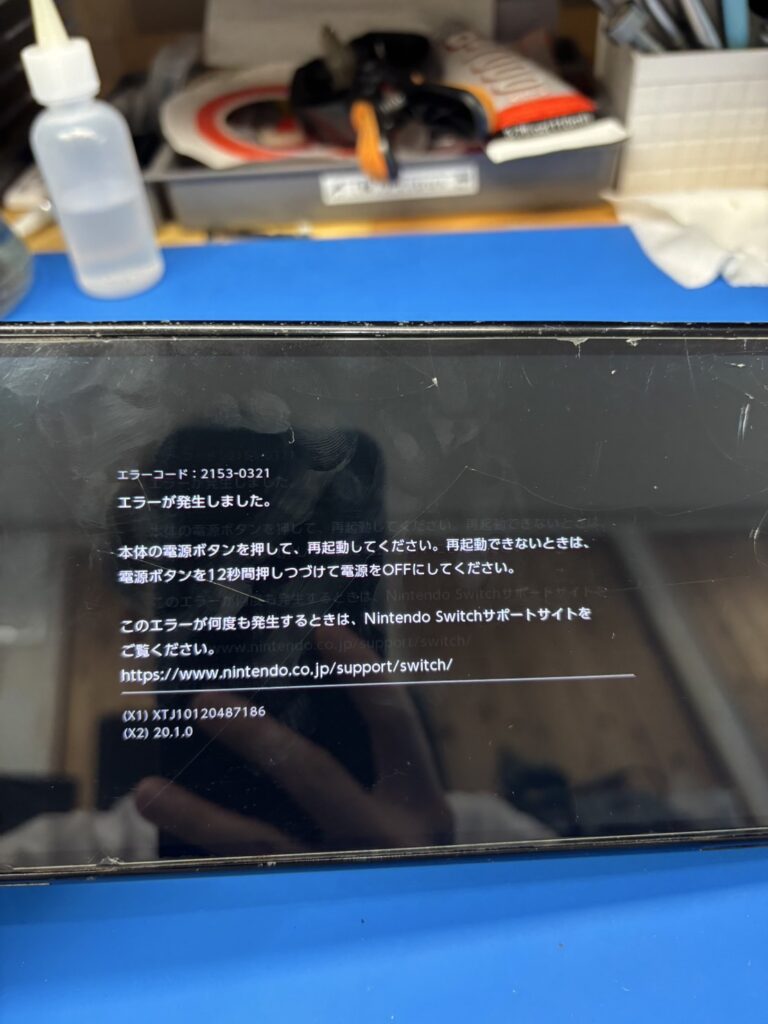

図1: エラーコード2153-0321の表示画面
2.2 エラーコードの分析
画面に表示されたエラーコード：2153-0321は、Nintendo Switch特有のシステムエラーコードです。このエラーは主に基板上の特定のチップに関連した問題を示しており、以下の原因が考えられます。
- 基板上の特定のチップの不具合(オーディオチップ）
- 電源系統の問題
- システムの重要な部分での障害
3. 精密分解と基板検査
3.1 分解作業
修理を開始するにあたり、まず端末の完全分解を行いました。Nintendo Switch OLED版は、従来のSwitchよりも内部構造が複雑になっているため、静電気対策を徹底し、各部品の配置を記録しながら慎重に作業を進めました。

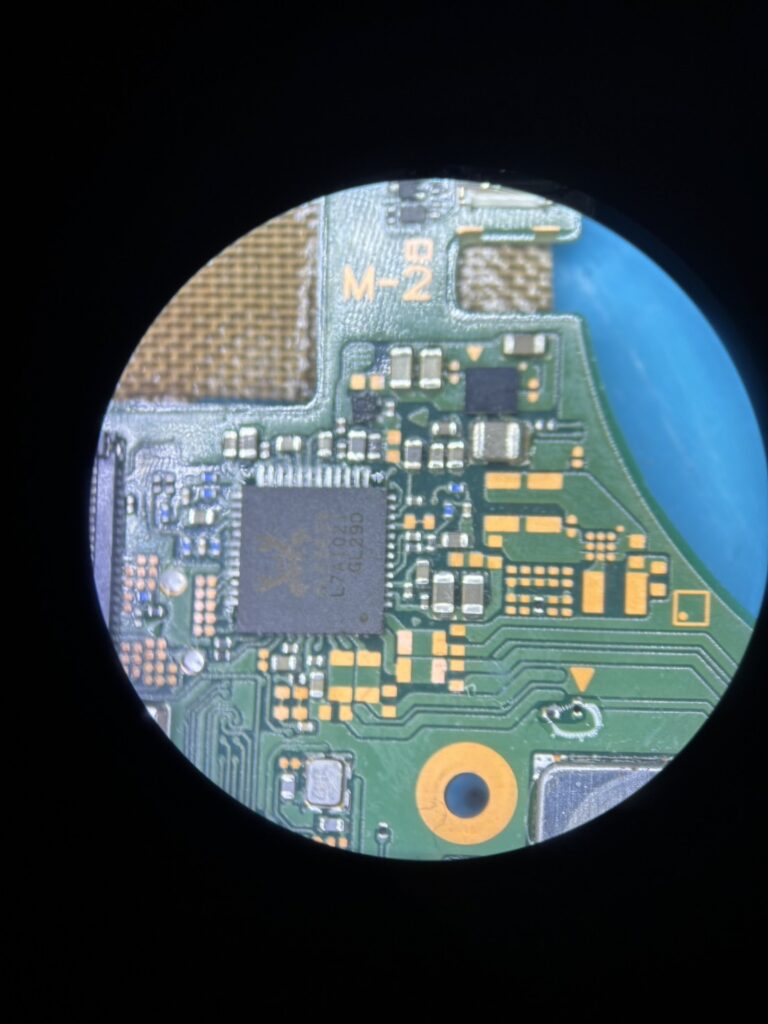

図2: 分解されたNintendo Switch OLED版の基板
3.2 顕微鏡による詳細検査
分解後、専用の顕微鏡を使用して基板の詳細な検査を実施しました。iPhone修理で培った基板診断の技術を活用し、チップの外観検査、はんだ接合部の状態確認、周辺回路の導通テストを行いました。

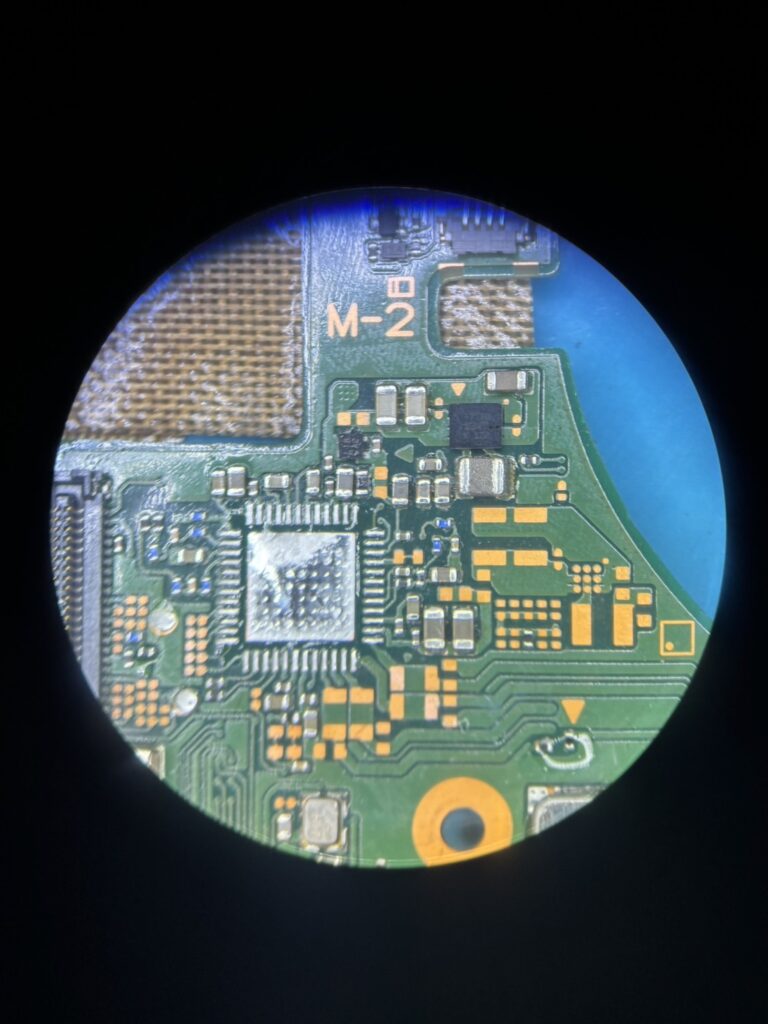

図3: 顕微鏡による基板検査 – M-2エリアの詳細観察 オーディオチップ取り外した状態
4. 故障箇所の特定と修理プロセス
4.1 問題チップの特定
顕微鏡による詳細な検査の結果、エラーコード2153-0321に関連する特定のチップに問題があることが判明しました。このチップは、システムの起動プロセスにおいて重要な役割を果たしており、その不具合が今回の症状の原因となっていました。
図4: 故障チップ除去後の基板状態 オーディオチップ
4.2 チップ交換作業
問題のチップを交換するため、他の基板から同一のチップを慎重に取り除き、品質確認と動作テストを実施しました。その後、専用の加熱ステーションを使用して故障チップを除去し、新しいチップを精密にはんだ付けしました。

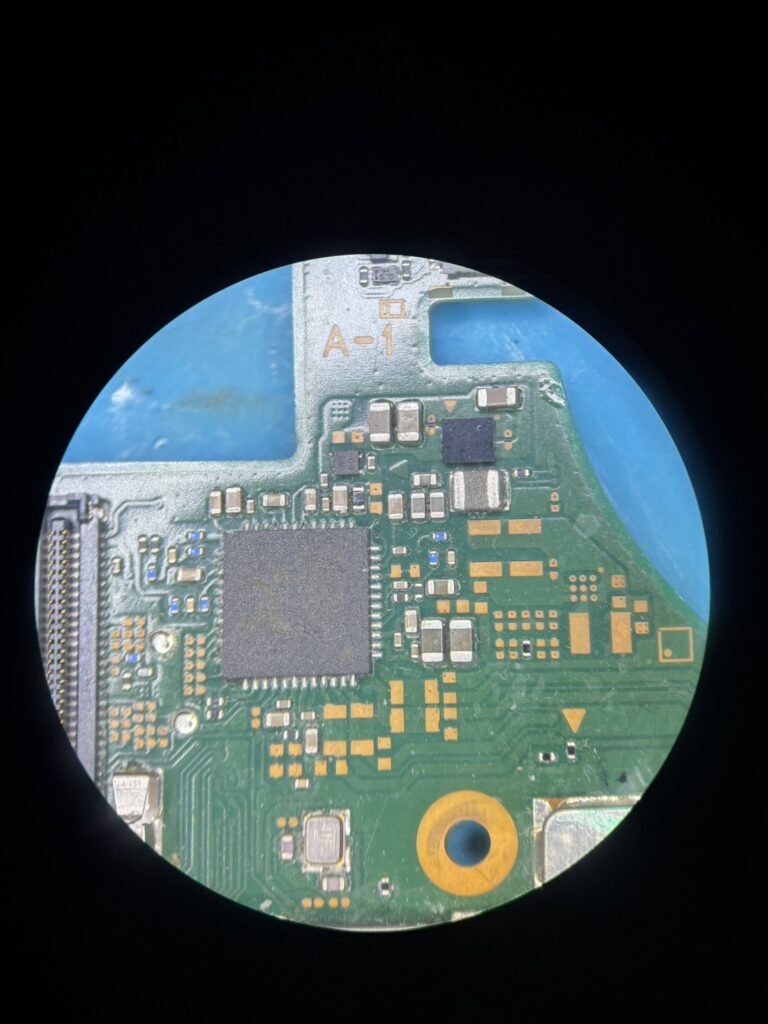

図5: 新しいチップ実装後の基板 – A-1エリアの状態
5. 修理結果と動作確認
5.1 起動テスト
チップ交換作業完了後、端末を再組み立てして起動テストを実施しました。エラーコード2153-0321の表示が消失し、正常な起動シーケンスが確認できました。
5.2 総合動作テスト
修理完了後は、以下の項目について詳細な動作確認を行いました。
- ゲームカードの認識・読み込み
- Joy-Conの接続と操作
- 無線通信機能
- 充電機能
- 画面表示の品質
- 音声出力

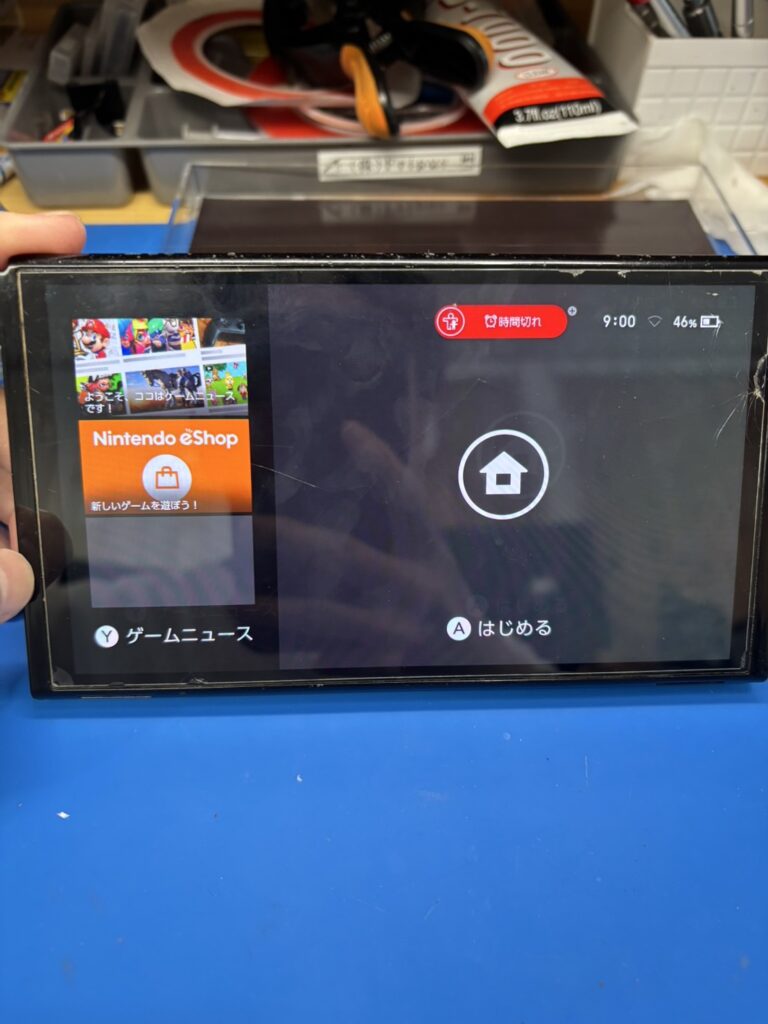

図6: 修理完了後の正常動作画面 – ホーム画面表示
6. データ復旧と保護
6.1 セーブデータの保護
今回の修理において特に注意を払ったのは、お客様のセーブデータの保護です。基板修理を行う際は、修理前のデータバックアップ、作業中の電源管理、静電気対策の徹底、復旧後のデータ整合性確認を実施しました。
6.2 データ復旧の成果
修理完了後の動作確認において、お客様の大切なセーブデータが完全に保持されていることを確認いたしました。長時間かけて蓄積されたゲームデータ、プロフィール情報、設定内容すべてが損失なく復旧されました。
7. 技術的考察
7.1 エラーコード2153-0321の特徴
このエラーコードは、Nintendo Switch OLED版において比較的発生頻度の高い症状の一つです。主な原因は基板上の特定のチップの経年劣化や、外的要因による損傷です。適切な診断と基板修理技術により、確実な復旧が可能です。
7.2 修理技術のポイント
本修理における成功要因は以下の通りです。
- 精密な顕微鏡検査による正確な故障箇所の特定
- iPhone修理で培った基板修理技術の応用
- 適切な部品調達とチップ交換技術
- データ保護を最優先とした作業プロセス
8. まとめ
Nintendo Switch OLED版のエラーコード2153-0321による起動不良は、基板レベルでの修理により確実に解決することができました。重要なのは、正確な診断と適切な修理技術、そして何よりお客様のデータを守ることです。
当店では、iPhone修理で培った豊富な基板修理経験を活かし、Nintendo Switch修理においても高い技術力を提供しております。同様の症状でお困りの方は、データ復旧を含めた総合的な修理サービスをご利用ください。
