はじめに
埼玉県熊谷市でiPhone修理・データ復旧を専門に行っております、ストックリペアです。今回は、突然起動しなくなったiPhone Xの基板修理事例をご紹介いたします。修理店さまからご依頼頂きました。突然電源がつかなくなったiPhoneの修理のご相談を頂きました。ご相談を多くいただきますが、その多くは基板レベルでの故障が原因となっています。
本記事では、実際の修理工程を通じて、iPhone基板修理の技術的な側面と、大切なデータを守るための修理プロセスについて詳しく解説いたします。
故障症状とお客様の状況
今回お預かりしたのは、iPhone Xの起動不良でした。お客様によると、前日まで普通に使用できていたにも関わらず、朝起きて充電器を外した際に全く電源が入らなくなったとのことです。
充電ケーブルを挿し直しても、強制再起動を試しても一切の反応がありません。画面は真っ黒のまま、画面も点灯しない完全な無反応状態でした。
特に心配されていたのは、端末内に保存されている家族写真や仕事で使用している重要なデータでした。「データだけでも取り出せれば…」というお客様の切実な想いを受け、まずは詳細な診断から開始いたします。
分解・初期診断工程

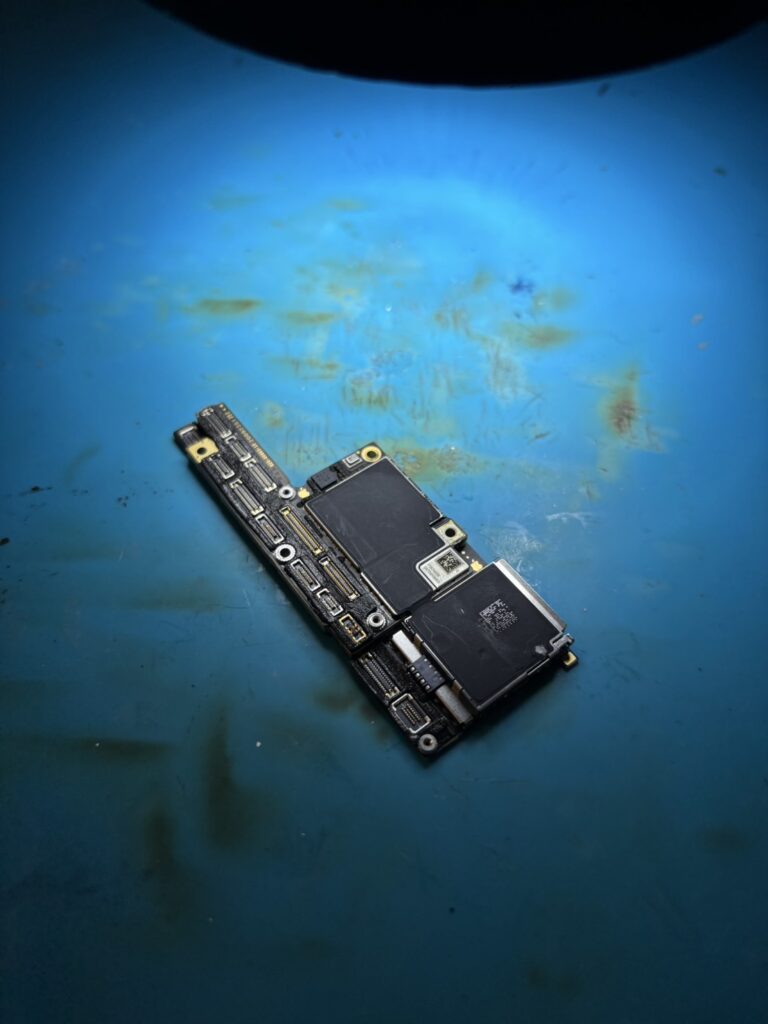

端末分解とメイン基板の取り出し
iPhone修理における基板診断では、まず端末を完全に分解してメイン基板を取り出す必要があります。iPhone Xの場合、以下の手順で進めていきます：
- 外装部品の取り外し：ディスプレイを慎重に取り外し
- 基板の単体取り出し：コネクタ類を全て外してメイン基板を独立させる
- 基板確認：診断前に基板に異常がないか確認
顕微鏡による詳細観察

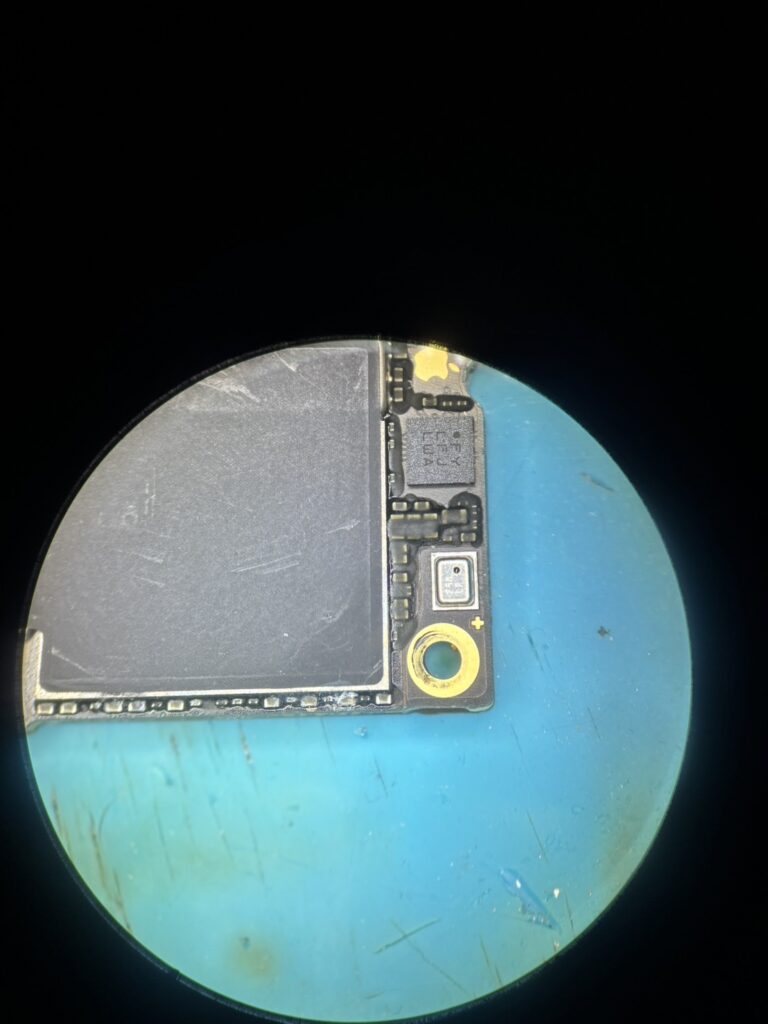

取り出したメイン基板を高倍率の顕微鏡下で観察します。目視では確認できない微細な損傷や部品の異常を発見するため、基板全体を区画ごとに丹念にチェックしていきます。
今回の基板では、一見して明らかな損傷は確認できませんでした。焼損痕や腐食、部品の脱落なども見られません。このような場合、内部的な電気的故障の可能性が高くなります。
電気的診断と故障箇所の特定
基板への直接通電テスト
メイン基板を専用の治具に設置し、直接電源を供給して起動テストを実行します。この段階では、バッテリーやディスプレイなど他の部品の影響を排除して、純粋に基板の動作状況を確認できます。
通電を開始すると、電源供給の瞬間に電流値が異常に高くなることを確認しました。正常な基板であれば段階的に電流値が変化するはずですが、今回は電源投入直後から過電流状態となっています。
短絡箇所の特定
この症状から、基板内で短絡（ショート）が発生していることが判明しました。短絡とは、本来絶縁されているべき回路同士が電気的に繋がってしまう現象で、これにより正常な電力供給ができなくなります。
短絡している箇所を特定するため、サーモグラフィーカメラを使用します。短絡部分には過剰な電流が流れるため熱が発生し、温度上昇として検出できるのです。
サーモグラフィーによる熱源探査
熱画像解析の実施

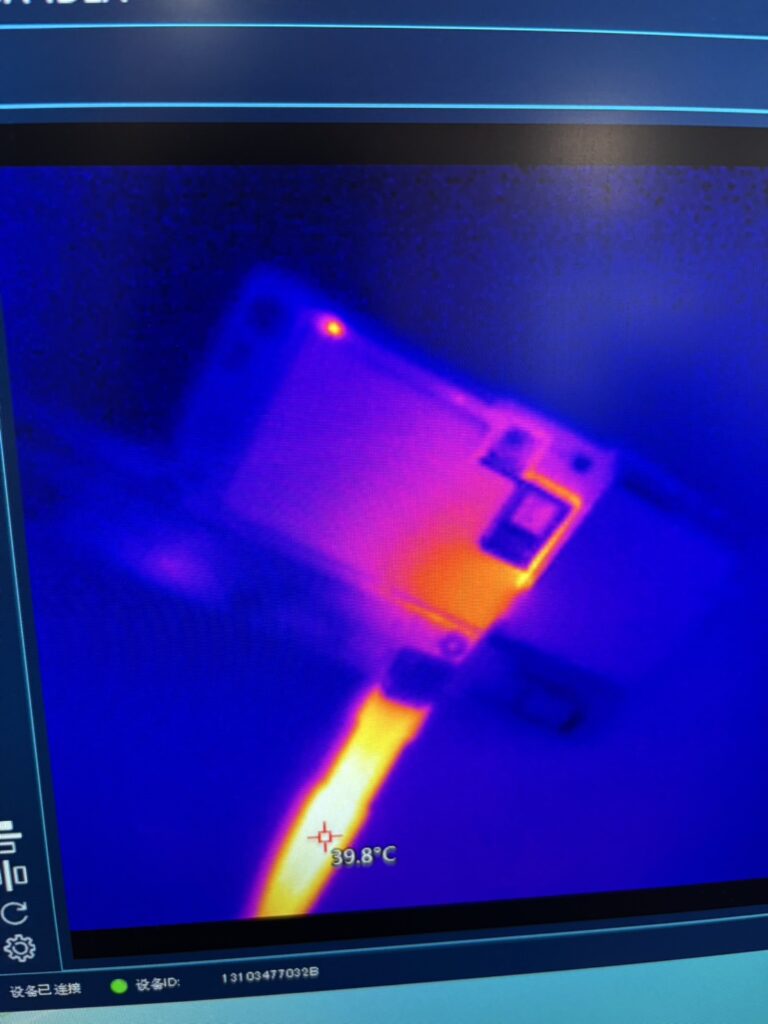

基板に電力を供給した状態でサーモグラフィーカメラを用いて熱分布を観察します。正常な部品は適度な温度を保ちますが、故障部品は異常な発熱を示します。
今回の調査では、NAND フラッシュメモリチップ（データを保存する重要な部品）の近傍で明らかな温度上昇を確認しました。具体的には、NANDチップから約2mm離れた位置にある小型のコンデンサが他の部品と比較して高い温度を示していました。
故障部品の確定診断
発熱していたコンデンサをテスターで測定すると、完全にショート状態となっていることが確認できました。このコンデンサは電源ラインの安定化に使用される重要な部品で、故障により電源系統全体に影響を与えていたのです。
基板修理作業の実施
故障コンデンサの除去
故障したコンデンサを基板から安全に取り外します。iPhone基板で使用される部品は0.1mm以下の精密なものが多く、周辺部品への熱的ダメージを避けるため、以下の点に注意して作業を進めます：
- 温度管理：はんだ付け温度を適切に設定し、周辺チップへの熱影響を最小限に抑制
- 周辺部品の保護：近接する重要なICチップをマスキングで保護
- 静電気対策：基板の静電気破壊を防ぐため適切な接地を実施
新品部品による交換修理
故障したコンデンサと同一仕様の新品部品を調達し、正確な位置に実装します。高倍率顕微鏡下での精密作業となります。
はんだ付けの品質は、基板修理の成否を左右する重要な要素です：
- 適切なフラックス量：はんだの流れを良くし、確実な接合を実現
- 温度プロファイル：部品とパッドの両方が適切な温度になるよう調整
- 接合時間の管理：長時間の加熱による基板ダメージを避ける
修理完了と動作確認
基板レベルでの動作テスト
コンデンサ交換後、再度基板への通電テストを実施します。今回は電流値が正常範囲内で推移し、短絡状態が解消されたことを確認できました。
端末組み立てと最終確認
基板の動作が正常であることを確認後、ディスプレイやバッテリーなど各部品を元通りに組み立てます。組み立て完了後、実際の端末として正常に起動することを確認しました。

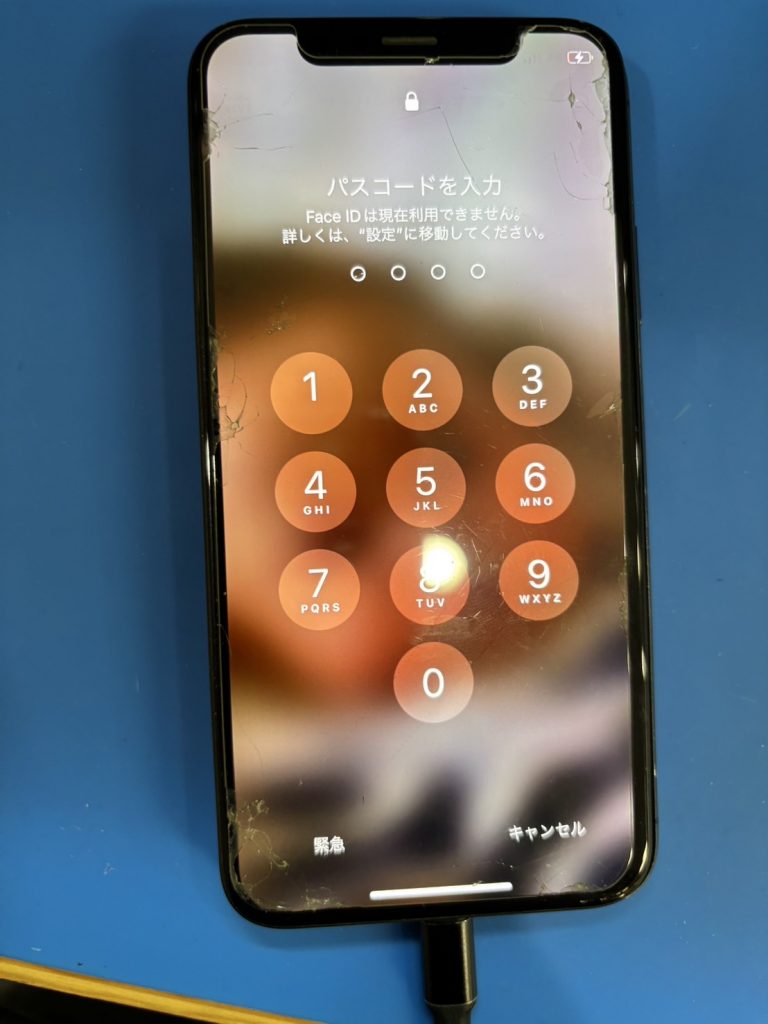

iOS画面が表示され、お客様のデータも全て無事に保持されていることが確認できました。写真、連絡先、アプリデータなど、重要な情報が一切失われることなく復旧できたのです。
データ復旧技術について
iPhoneデータ復旧の重要性
今回の修理で特に重要だったのは、お客様の大切なデータを保護することでした。iPhone基板修理では、以下の観点からデータ保護を最優先に考えます：
NANDフラッシュメモリの保護
- データが保存されているチップへの熱的・電気的ダメージを回避
- 適切な診断手順によるデータ領域の安全確保
修理優先順位の設定
- データ復旧を最優先とした修理手順の策定
- 部品交換時のデータ整合性維持
当店の基板修理技術と郵送修理サービス
高度な技術力と設備
ストックリペアでは、iPhone基板修理に必要な専門設備を完備しております：
- サーモグラフィーカメラ：的確な故障原因の特定
- 専用治具：各モデルに対応した基板診断装置
郵送修理の利便性
埼玉県熊谷市の店舗まで来店が困難なお客様には、郵送修理サービスをご提供しています：
安心の配送システム
- 専用の緩衝材を使用した安全な梱包
- 配送中の端末保護と追跡可能な発送方法
- 修理完了後の安全な返送体制
詳細な修理レポート
- 故障原因の詳細説明書を添付
- 修理前後の写真による作業内容の明示
- 今後の予防策についてのアドバイス
まとめ
今回のiPhone X基板修理事例では、サーモグラフィーによる故障箇所特定から、精密なコンデンサ交換まで、高度な技術を駆使してお客様の大切なデータを守ることができました。
非純正充電器の長期使用による基板部品の劣化は、決して珍しいケースではありません。しかし、適切な診断と修理技術により、データを失うことなく完全復旧が可能です。
iPhoneの起動不良やデータ復旧でお困りの際は、ぜひストックリペアにご相談ください。埼玉県熊谷市での店舗修理はもちろん、全国対応の郵送修理サービスで、皆様の大切なiPhoneとデータをお守りいたします。
