修理店様から修理依頼をいただきました。

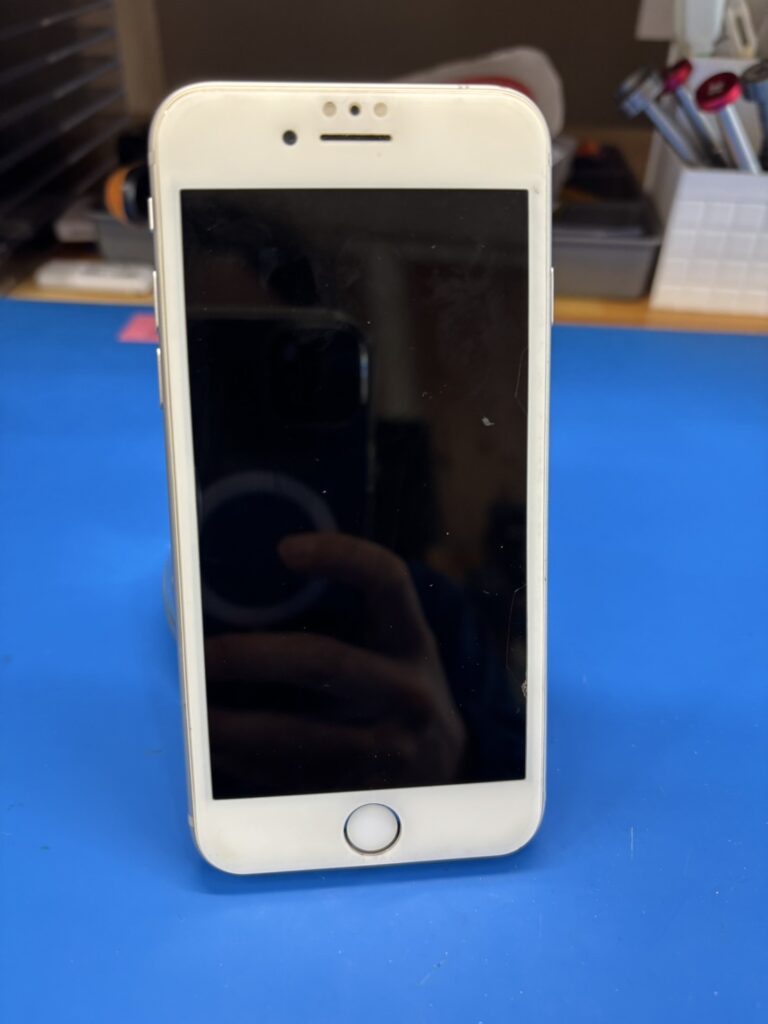

iPhoneが起動しないとご相談頂きました、パーツ交換などでも改善しなかったということで基板修理ご依頼いただきました。
基板故障ということで作業を進めていきます。
モデル番号A1863、A1905、A1906

端末を分解して基板を取り出していきます

充電器をさして電流の数値を確認しましたが通常の1/10程度の電流しか流れていませんでした。

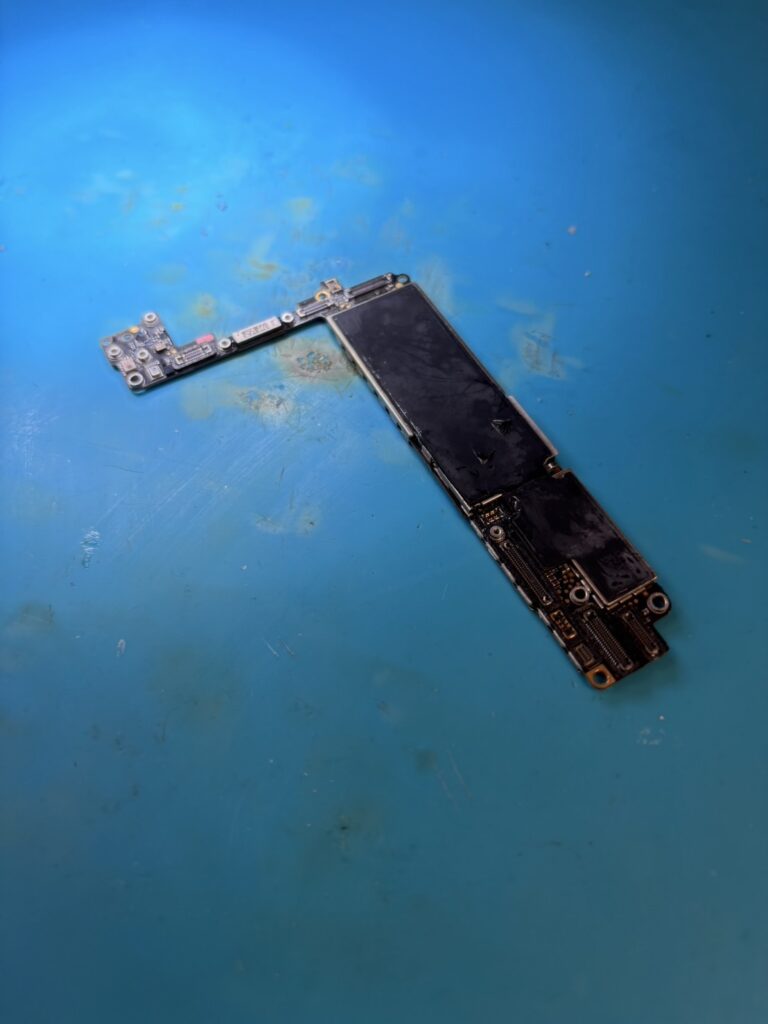

端末を分解してメイン基板を取り出して故障個所を特定していきます。

端末から基板を取り出し基板の状態を確認を行ったところ水没のシールが赤くなっていました、基板に電流を直接流し基板のどこかでショートしている箇所があることが確認できました、回路図を見ながら詳しく調査を進めていきます。

故障個所の特定

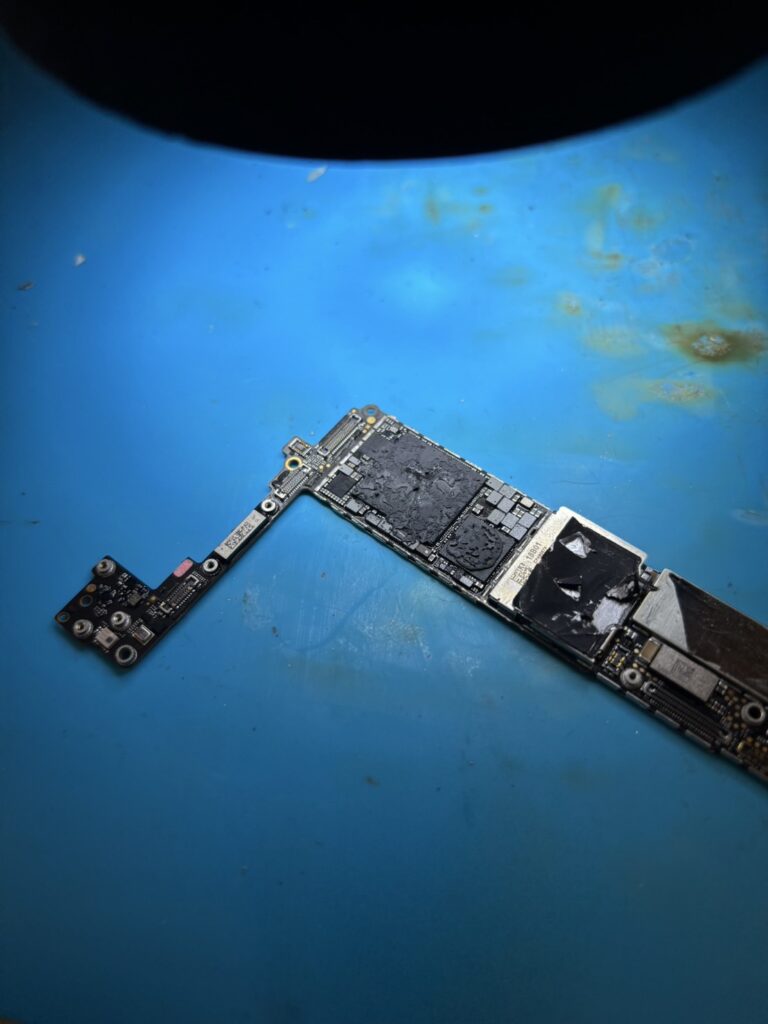

基板を守るためについているシールドと呼ばれるプレートの下に故障個所があるとわかったのでシールドを取り外しました。ここはCPUが取り付けられているところです。さらに詳しく見ていきます。

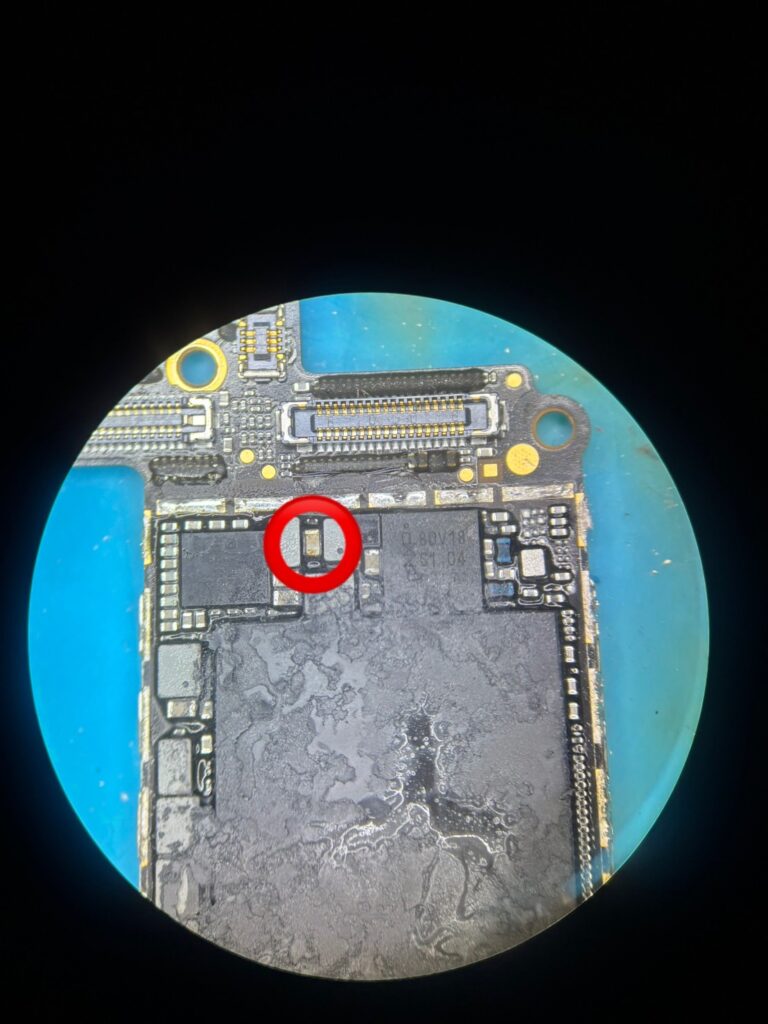

写真の赤丸の部分のコンデンサが焦げているのが確認できました。CPUの近くのコンデンサがショートしてしまったのが原因のようです、ここの箇所の修復を行います。
ショートが取り除けたので基板を端末に戻して動作確認を行います。

基板を端末に戻して動作確認を行う。

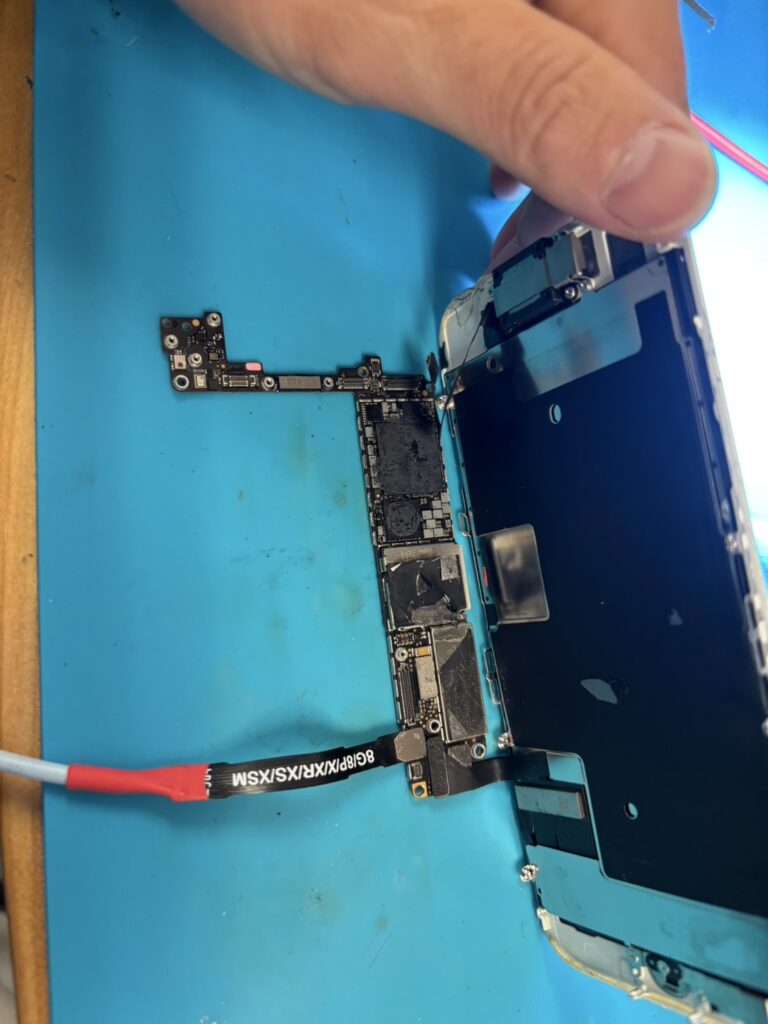

基板に直接電流を流して起動確認を行います。

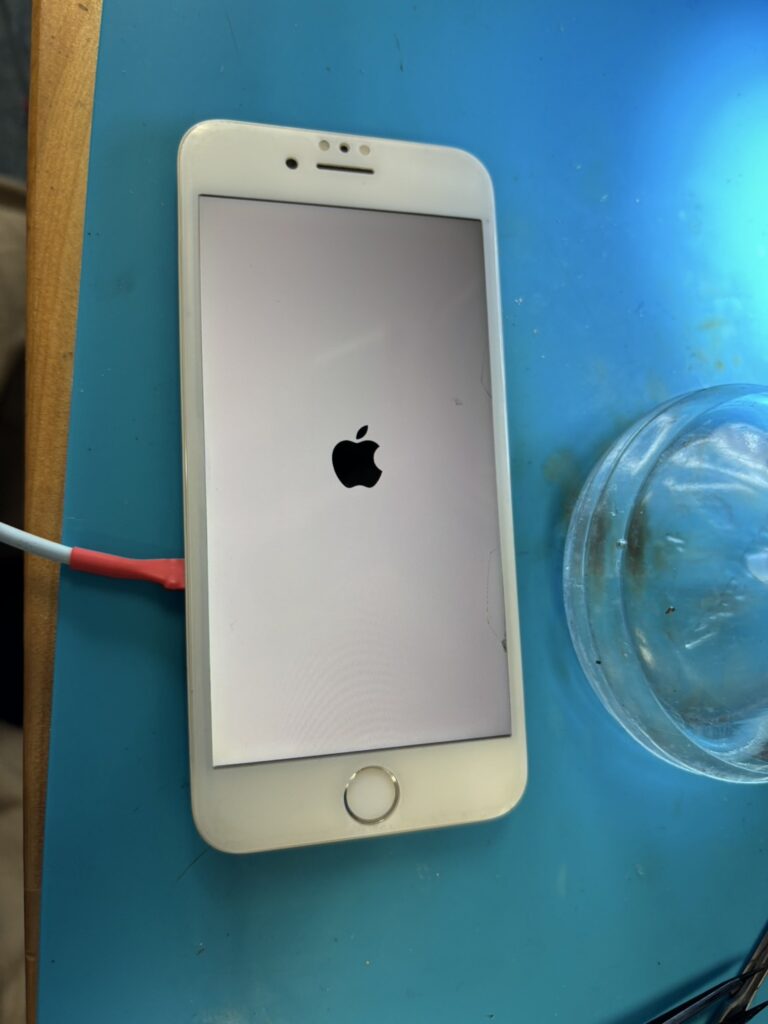

電流を流して電源を入れたところロゴマークが表示されました、少し待てば電源が入りそうです。

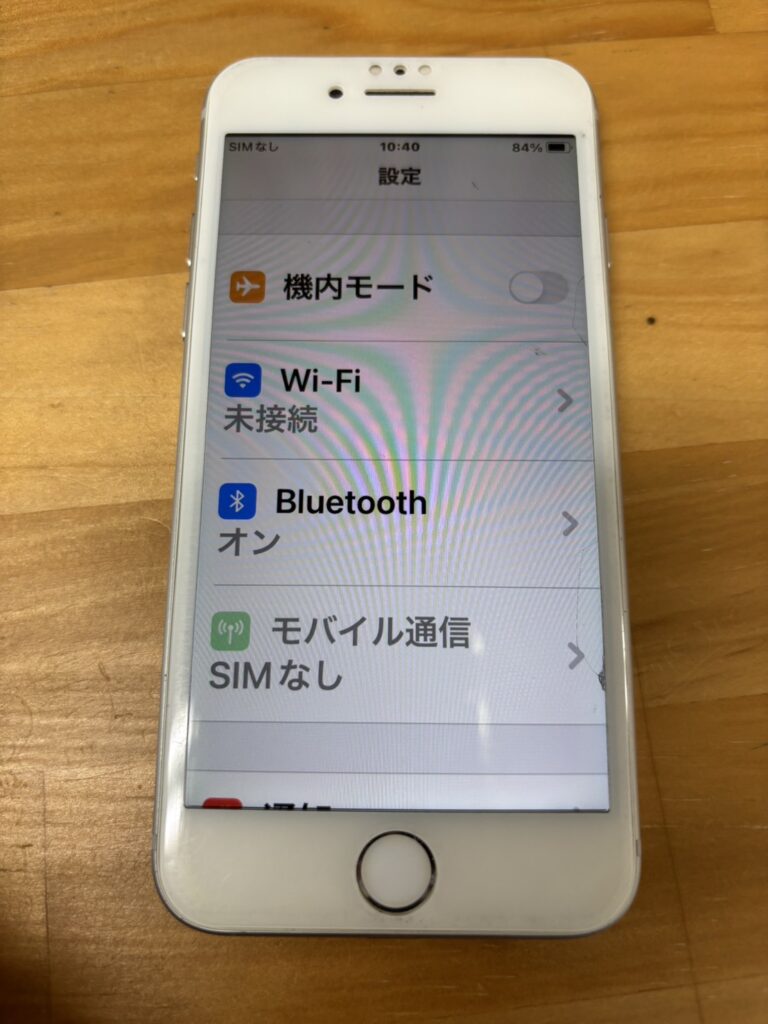

基板修理で端末は起動する状態になりました、
データそのまま修理完了です。
