iPhone・iPad基板修理ストックリペアのブログを拝見いただきありがとうございます。

今回の端末は突然端末が起動しなくなってしまったと
ご相談いただいた端末です。
iPhone・iPadともにいきなり電源がつかなくなってしまうことが
あります。この場合端末のパーツが原因で起動しないこともあります。
パーツなどに原因がないか確認しても端末が起動しないということで
ご相談を頂きました。
端末を調べていきます。

メイン基板調査

端末からメイン基板を取り出してメイン基板のみで電源を入れてみたところ基板のどこかでショートが起きている
のが確認できました。
目視で基板を隅々まで確認しましたが故障原因がわからず、

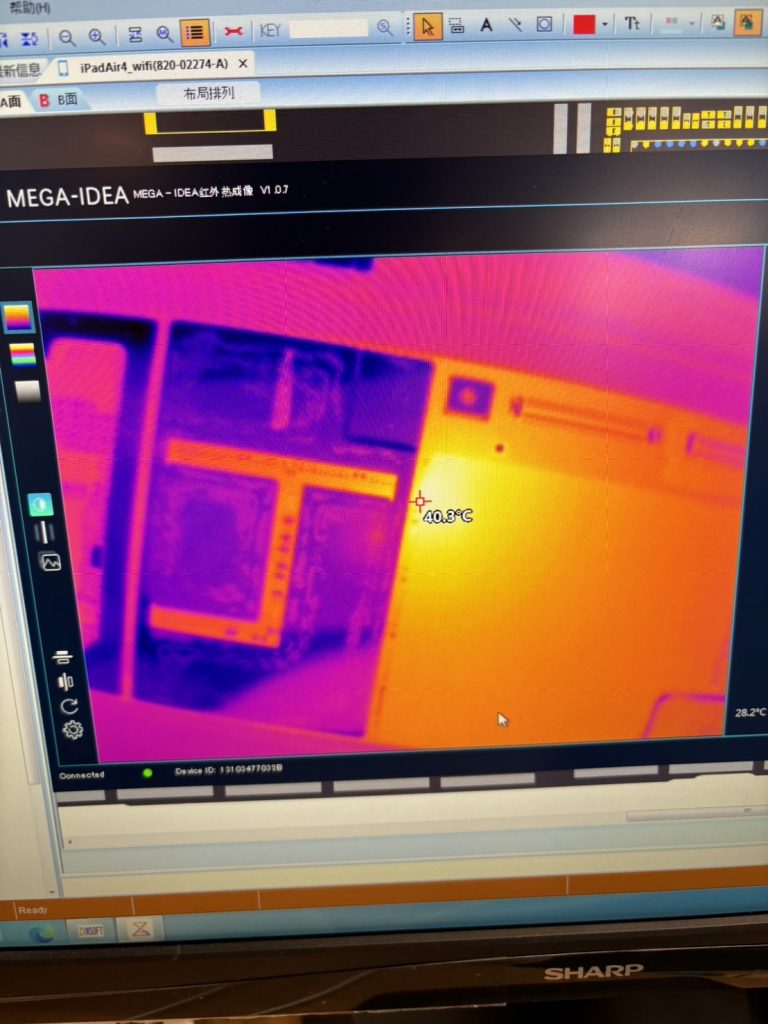

熱源を発見する機械を用いて故障個所を探したところ基板の中で一か所熱を発する箇所がありました。
故障個所はおそらくここでしょう、作業を進めます。

チップ・コイル・ダイオード交換

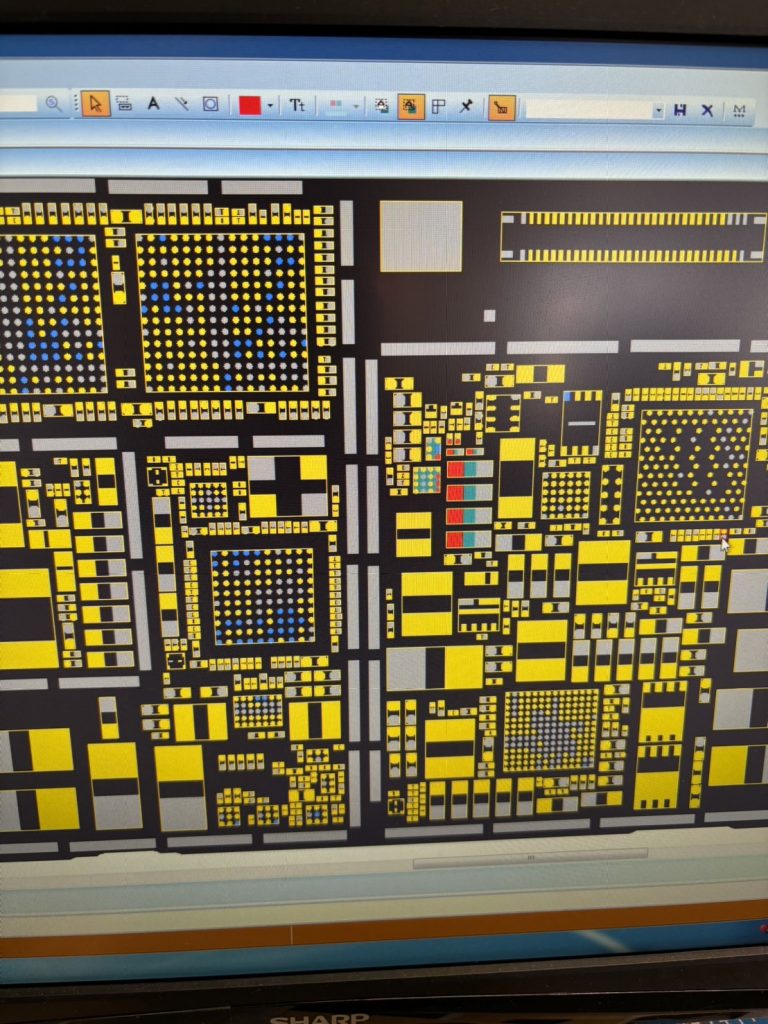

回路図で確認を行いました。
写真の赤いラインがショートしているのがわかりました。
この個所を詳しく調べていきます。

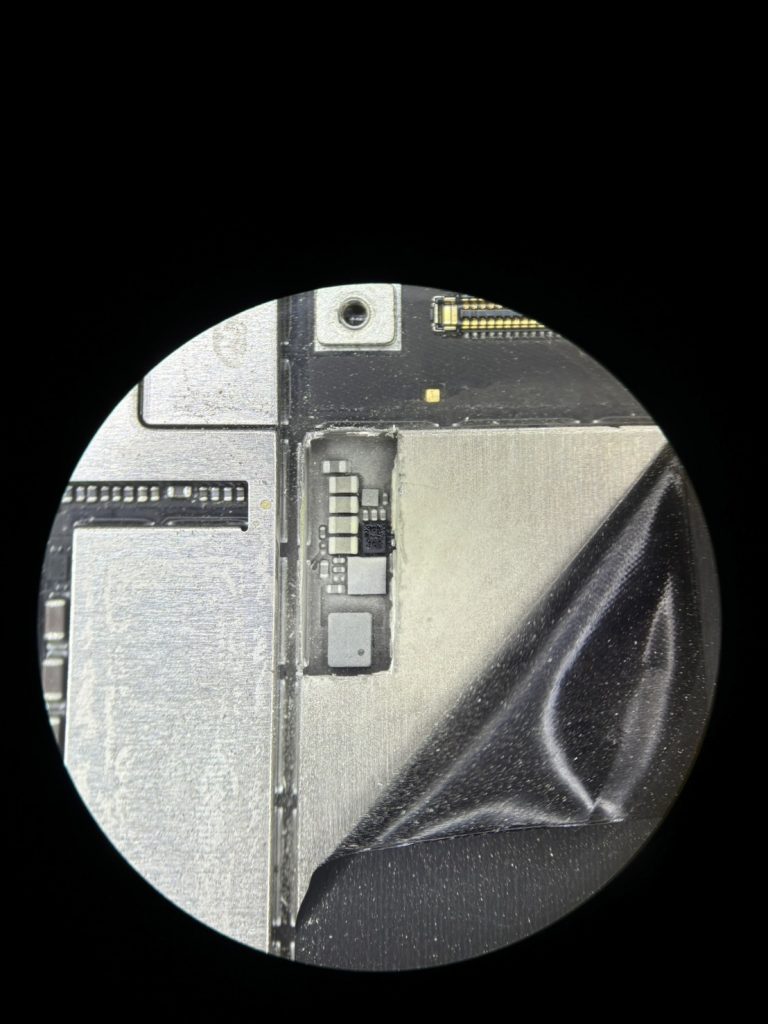

マツヤニを基板に塗布して再度電流を流してみたところicチップが熱を持っているのがわかりました。
近くのコンデンサの抵抗値を測定してみたところ一か所コンデンサがショートしているのがわかりました、
ショートしている箇所を修復して改善すると思います。
完了後メイン基板を端末に戻して動作確認を行います。

基板を端末に戻して動作確認を行う

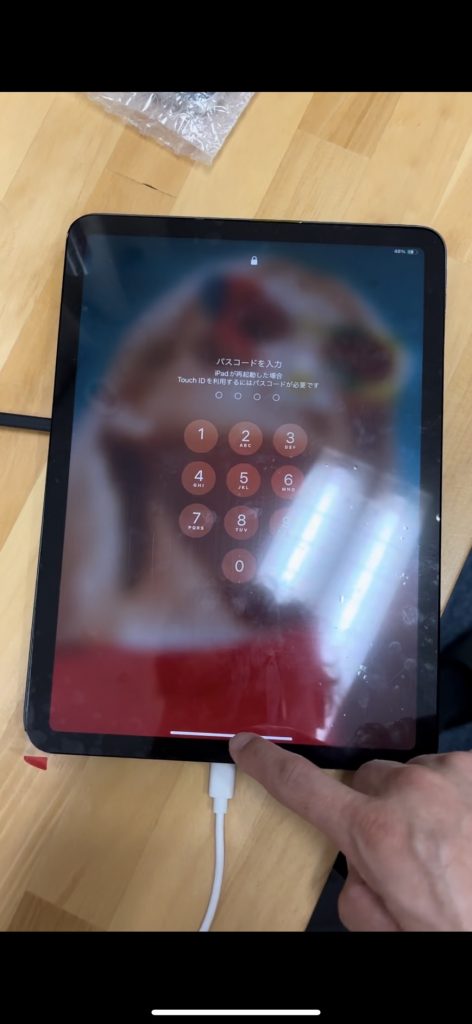

基板をもとに戻して動作確認を行いました。
修理前は画面が真っ暗な状態で電源が入る様子はありませんでしたが修理後は
端末起動するようになりました。
データそのまま修理完了です。

最後に

iPhoneの起動不良や充電が出来ない、リンゴループになってしまった、
端末を水没してしまって電源が入らなくなってしまったなどお困りの場合は
当店にご相談下さい。
iPhone・iPadは急に電源がつかなくなってしまう場合が時としてあります
その場合でも端末内部の基板にはデータが残っていますのでデータはあきらめないでください。
当店にご相談頂ければデータ復旧可能です。
端末内部には大切な写真データやお仕事で利用しているものなどもあると思います、
直ぐに対応してもらいたい場合も柔軟に対応可能です。
全国のiPhone修理店でiPhoneの基板修理が対応可能なわけではありません、
ほとんどは基板修理を受け付けを行ってから修理のできる会社や店舗に依頼しています。
当店ではそのような依頼も受けています。数少ない基板修理対応の店舗です。
直接ご依頼いただける場合は優先的に対応しております。お急ぎの場合はまずご相談ください。
